Dieser kabellose HDMI-Extender ermöglicht das drahtlose Übertragen und Erweitern des HDMI-Signals auf bis zu einer Entfernung von 50 Metern und verfügt über eine starke Entstörungsfähigkeit mit einer Betriebsfrequenz von 5 GHz. Es unterstützt nicht nur die Konfiguration Point-to-Point (1 Sender zu 1 Empfänger), sondern auch eine Konfiguration von einem bis zu vielen Punkten (1 Sender bis 2 Empfänger) und von vielen bis zu vielen Punkten (2 Sender bis 2 Empfänger, 2 Sender bis 1 Empfänger). IDATA-HDMI-WL88M unterstützt IR-Passback, um mit der Fernbedienung des Quellgerätes, das Quellgerät von der Empfängerseite aus zu erreichen. Mit beiden Steuertasten und dem IR-Controller können Sie leicht die Kanaleinstellung vornehmen. Dies ist eine großartige Lösung für die Übertragung eines oder mehrerer HDMI-Quellensignale an einen oder mehrere weit entfernte Bildschirme, die gleichzeitig ausgeführt werden können. Dies ist ideal für Konferenzen, Heimunterhaltung und Trainingsanwendungen usw.

Achtung: Erfordert den Empfänger IDATA-HDMI-WL88MR (nicht im Lieferumfang)

Hinweis:
1) Die Übertragungsentfernung von 50 m ist für offene Räume festgelegt. 2) Wände oder Fenster verkürzen die Reichweite des Signalbereichs oder verursachen großen Signalverlust
3) Es wird empfohlen, dass der Abstand zwischen den einzelnen Einheiten mehr als 5 Meter beträgt.

Eigenschaften

Intelligentes tragbares Design, wunderbare Leistung

Maximale Auflösung bis zu 1080p Full HD

Starke Entstörungsfähigkeit bei einer Betriebsfrequenz von 5 GHz

Unterstützt Punkt-zu-Punkt-Konfiguration von einem bis zu vielen Punkten (von 1 bis 1 Sekunde) 2) und von vielen bis zu vielen Punkten (2 bis 2, 2 bis 1)

IR-Passback-Unterstützung mit einer Frequenz von 20-60 kHz

Unterstützt die Tastensteuerung zum Einstellen von Kanälen und zum Ändern und wählen der Eingangsquellen von der der Empfängerseite aus.

Übertragungsdistanz von 50 m

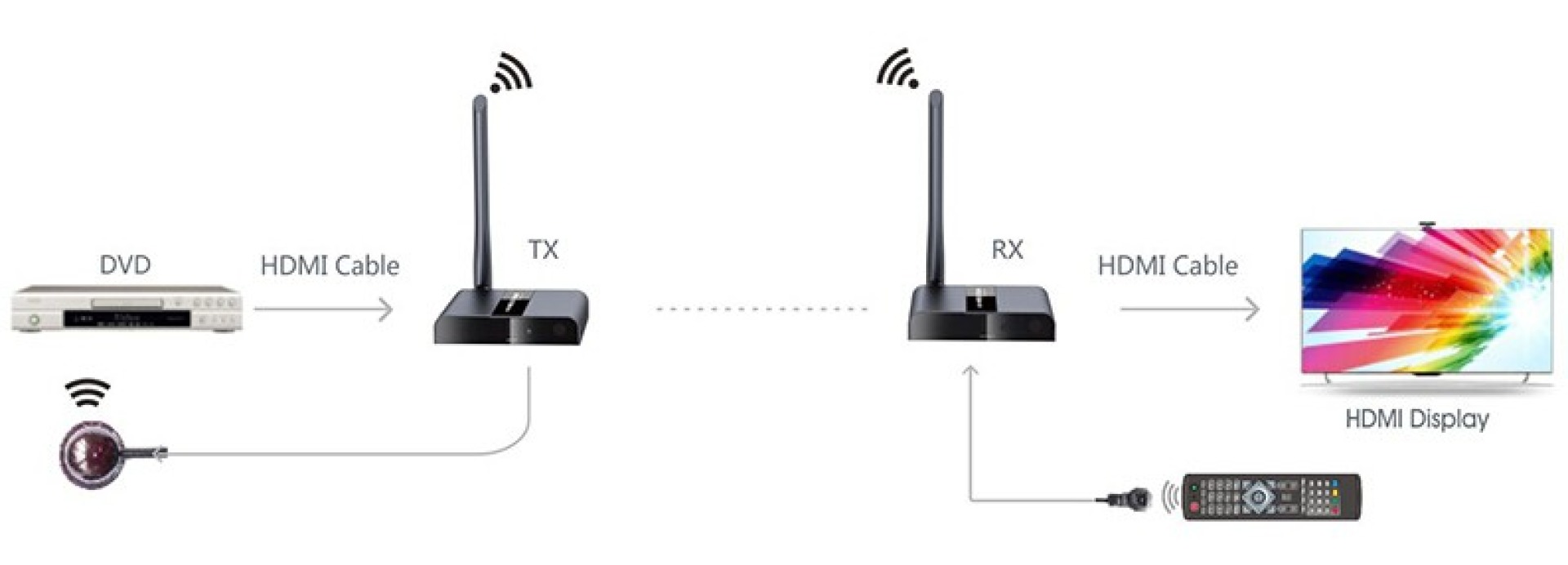

Verbindungsanweisungen
1) Verbinden Sie den HDMI-Eingang mit dem HDMI-Quellgerät und das IR-Blaster-Verlängerungskabel mit der IR OUT-Schnittstelle des Senders (TX)
2) Verbinden Sie den HDMI-Ausgang mit dem HDMI-Anzeigegerät und das Verlängerungskabel des IR-Empfängers mit der IR IN-Schnittstelle. 3) Schalten Sie das Gerät ein (Betriebs-LED leuchtet). und es wird betriebsbereit sein

Technische Spezifikationen

Spannung / Strom DC5V / 2A

TX absorbierte Leistung <7W; Rx <5W

HDMI1.3-Konformität

HDCP1.2-Konformität

Unterstützte HDMI-Auflösung: 480i @ 60Hz; 480p @ 60Hz; 576i bei 50 Hz; 576p bei 50 Hz; 720p bei 50/60 Hz; 1080i bei 50/60 Hz; 1080p @ 50 / 60Hz

Unterstützt L / R-Stereo-Audio-Audioformate

Maximale Übertragungsrate 10,2 Gbps

L / R-Stereo-Audiosignal-Übertragungsformat

TMDS-Signaleingang und -ausgang 0,5 ~ 1,5 Vp-p (TMDS)

5Vp-p-DDC-Signaleingang und -ausgang (TTL)

Unterstützte Kabellänge ≤ 5 m (AWG26-Standard-HDMI1.3-Kabel)

Unterstützte Länge des Ausgangskabels ≤ 5 m (AWG26-Standard-HDMI1.3-Kabel)

IR-Fernbedienung IR-Passback-Unterstützung mit einer Frequenz von 20- 60 KHz

5.8G-Funkübertragungsverfahren

Übertragungsdistanz 50 Meter

Latenzzeit <200 ms

Mittlere Zeit zwischen Ausfällen (MTBF) > 30000 Stunden

Umgebungseigenschaften

Betriebstemperatur: 0 ~ 50 ° C

Lagertemperatur: -10 ~ 70 ° C

Luftfeuchtigkeit : 0 ~ 90% (ohne Kondensation)

Größe

Breite: 95 mm

Tiefe: 120,58 mm

Höhe: 20,1 mm

1x Matrix-Extrender-Sender

1x IR-Senderkabel

1x 5V 2A Netzteile

1x Installationsanleitung

1 x Fernbedienung
