Leiterplattenverbinder RM2.54
Preise nur für eingeloggte Nutzer sichtbar
Leiterplattenverbinder 10pol. 3,2, RM2,54, EWLP
Artikelnummer:
22010.1
EAN Nr.:
4049759066253
Produktinformationen für Leiterplattenverbinder 10pol. 3,2, RM2,54, EWLP

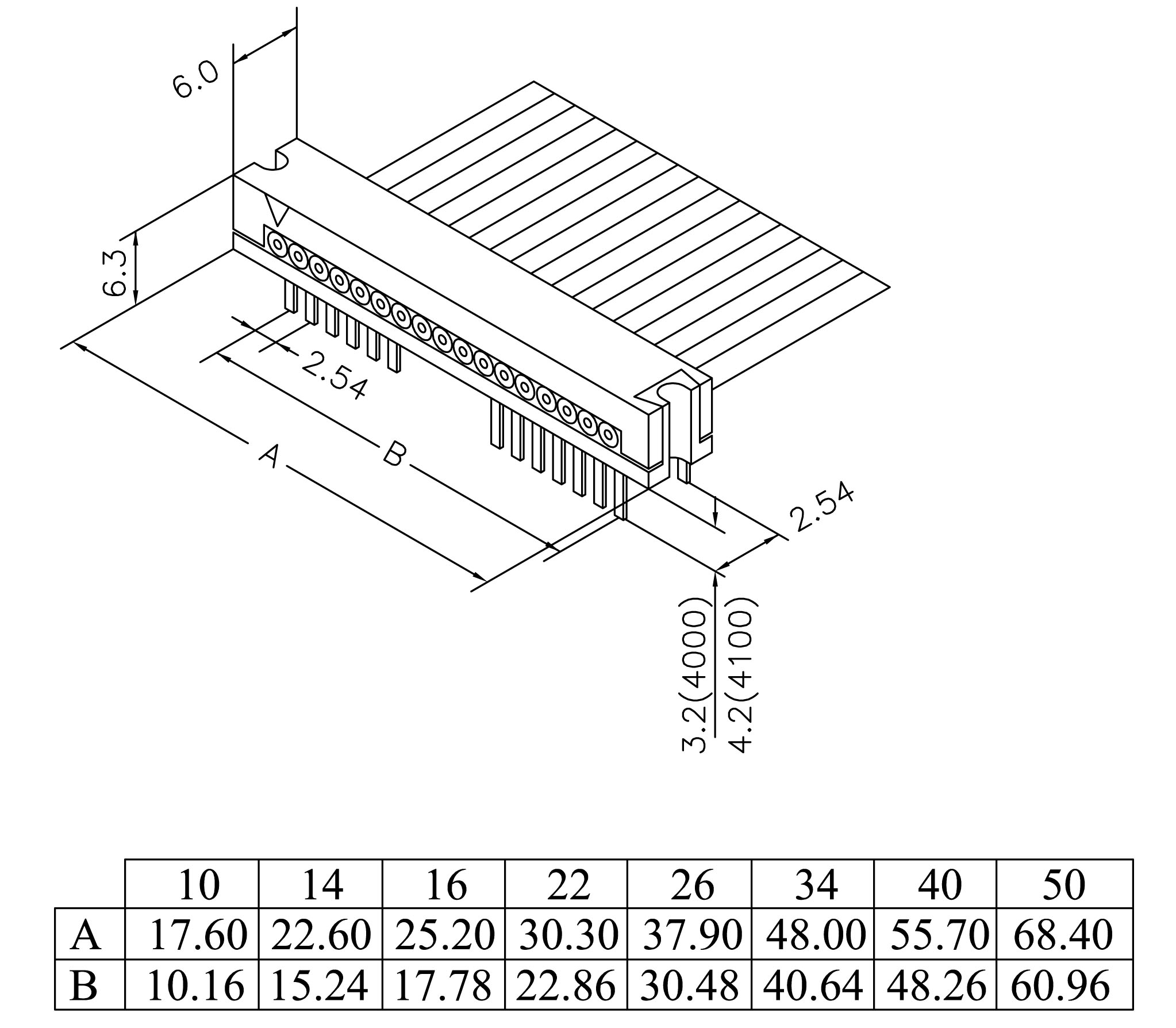

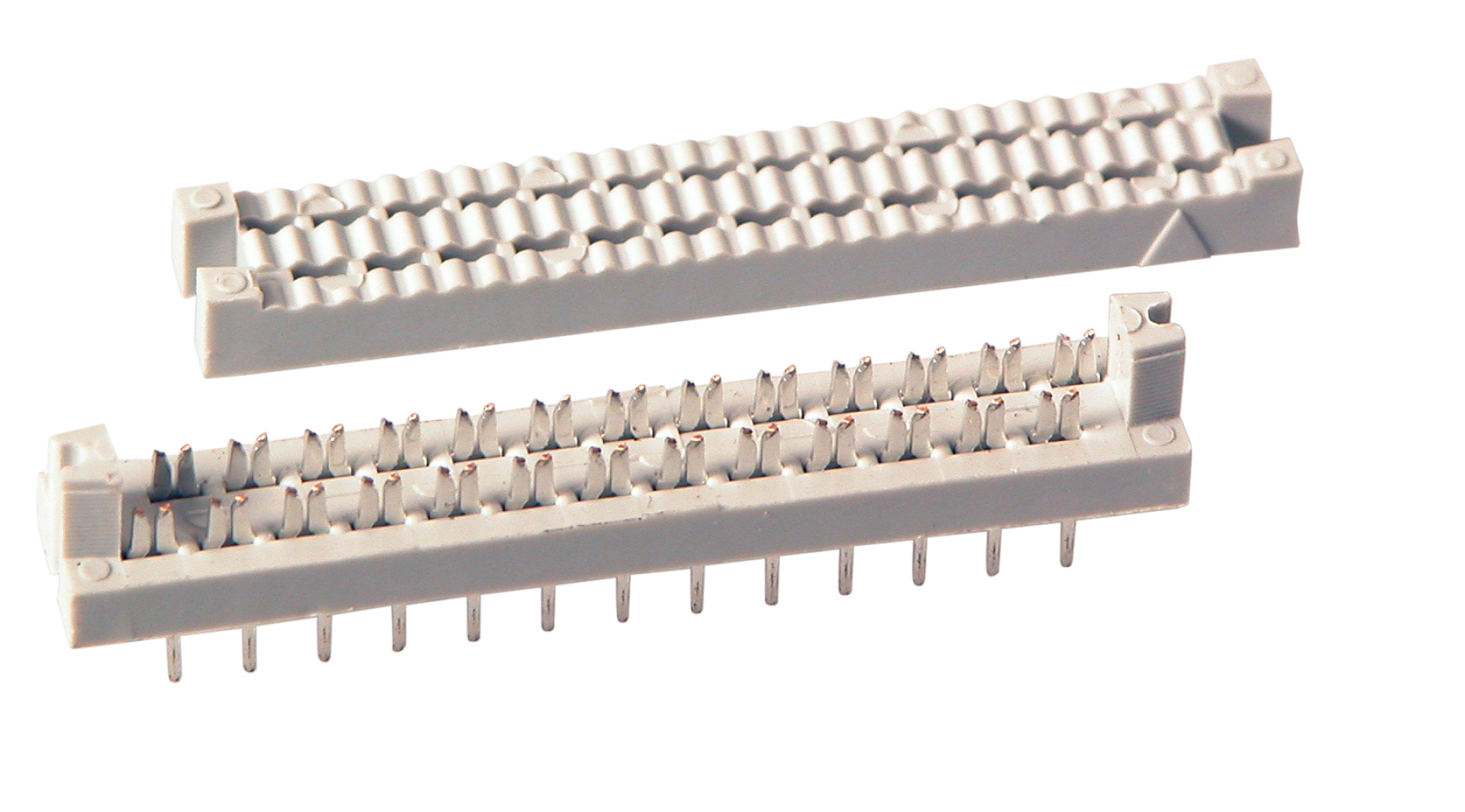

2-reihige Leiterplattenverbinder mit geraden Lötstiften.
Technische Eigenschaften
| Art der Banderolierung: | - |
|---|---|
| Art der Leiterplattenbefestigung: | Anschlusskontakt |
| Art der Verbindung: | Leiterplatte zu Kabel |
| Befestigungsart: | löten |
| Bemessungsspannung: | - V |
| Bemessungsstoßspannung: | - kV |
| Bemessungsstrom In: | 2 A |
| Betriebstemperatur: | 105 – °C |
| Brennbarkeitsklasse des Isolierstoffs nach UL 94: | V0 |
| Durchmesser Anschlusspin: | - mm |
| Geeignet für Leiterplattendicke: | 1,5 mm |
| Gehäusefarbe: | grau |
| Kontaktausführung: | Stift |
| Länge des Pins: | 3,2 mm |
| Rastermaß der Anschlüsse: | 1,27 mm |
| Rastermaß der Kontakte: | 2,54 mm |
| Steckverbinderausführung: | fixierter Steckverbinder |
| Umgebungstemperatur: | 105 – °C |
| Verpackungsart: | Blister |
| Verschmutzungsgrad: | - |
| Werkstoff der Kontaktbeschichtung: | Zinn |
| Werkstoff des Isolierkörpers: | sonstige |
| Winkel Leiterplatte/Kontakt: | 0°/180° (horizontal) |
| Überspannungskategorie: | - |
Varianten
| Art. Nr. | Bezeichnung | Anzahl der Steckkontakte | Typ | Anzahl der Steckkontaktreihen | |
|---|---|---|---|---|---|
| 22010.1 | Leiterplattenverbinder 10pol. 3,2, RM2,54, EWLP | 10 | E-WLP 10pol. | 2 | |
| 22016.1 | Leiterplattenverbinder 16pol. 3,2, RM2,54, EWLP | 16 | E-WLP 16pol. | 2 | |
| 22020.1 | Leiterplattenverbinder 20pol. 3,2, RM2,54, EWLP | 20 | E-WLP 20pol. | 2 | |
| 22026.1 | Leiterplattenverbinder 26pol. 3,2, RM2,54, EWLP | 26 | E-WLP 26pol. | 2 | |
| 22034.1 | Leiterplattenverbinder 34pol. 3,2, RM2,54, EWLP | 34 | E-WLP 34pol. | 2 | |
| 22040.1 | Leiterplattenverbinder 40pol. 3,2, RM2,54, EWLP | 40 | E-WLP 40pol. | 2 |
