Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3

Preise nur für eingeloggte Nutzer sichtbar

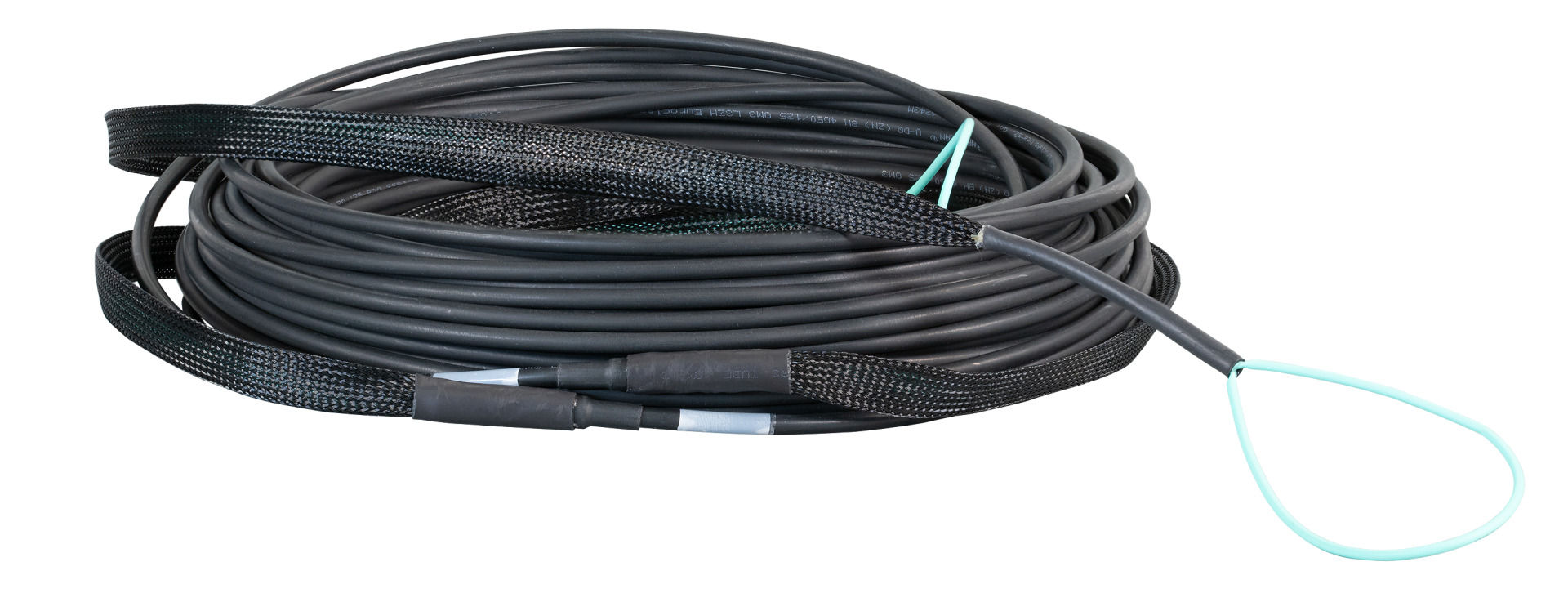

Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 10m
Artikelnummer: O8342L10OM3
EAN Nr.: 4049759232399
Stück

Produktinformationen für Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 10m

EFB setzt Standards in hoher Qualität

Die EFB bietet seit vielen Jahren individuelle LWL Konfektionen aus eigener Fertigung zum Einziehen in Kabelkanäle und Schächte an. Jetzt gibt es darüber hinaus noch eine Standardlinie, die lagermäßig bevorratet wird. Hierbei handelt es sich um vorkonfektionierte Trunkkabel mit LC Steckern in den Kategorien OS2, OM3 und OM4. Die bevorrateten Längen finden Sie unten in der Übersicht.

Vorteile auf einen Blick:
Schnelle Lieferung: Standardlängen bis 200 m in handelsüblichen Mengen ab Lager verfügbar
Senkung der Installationskosten: Kein teures Spleiß- und Konfektionierungsequipment erforderlich
Reduzierung der Installationszeit: Kabel montagefertig zur direkten Installation
Rückverfolgbare Qualität: Kabel mit Seriennummer und Messprotokoll

Leistungsmerkmale:
4, 8 oder 12 Fasern pro Kabel
Faserklasse OS2, OM3 oder OM4
Werksseitige Fertigung, Politur und Funktionstest
Beidseitig konfektionierte abgestufte Kabelpeitschen (Längste Länge 1 m)
Kennzeichnung der abgesetzten Einzelkabel mit Kabelmarkierern (Zahlen)
Seriennummer am Kabel
Dämpfungsprotokoll für jede einzelne Faser wird mitgeliefert
Lieferung beidseitig mit Gewebeschlauch als Einzugshilfe
Lieferung bis 40 m im Polybag, ab 50 m auf Einwegtrommel
Rohkabel: CPR-Klasse Dca
Länge der Einzugshilfe von 130cm, Durchmesser: 4-fasrig ca. 10mm, 8-fasrig ca. 15mm, 12-fasrig ca. 20mm

Technische Eigenschaften

Steckverbindertyp Anschluss 1: 12 x LC
Steckverbindertyp Anschluss 2: 12 x LC
Kategorie: OM3
Mantel-Farbe: schwarz
Anzahl der Fasern: 12
APC-Ausführung: Nein
Arbeitstemperatur: 0 – 50 °C
Biegeoptimierte Faser: OM3 nach IEC60793-2-10 type A1a.2 und A1a.3
Einfügedämpfung 850nm: < 0,3 dB
Faserart: Multimode 50/125
Kabel Konform zu Standard: IEC 60793-2
Kabelaufbau: Mehrfaser
Kabeltyp: U-DQ (ZN) BH
Kabel Ø: 6,0 mm
Knickschutztülle: aufgesteckt
Lagertemperatur: -20 – 70 °C
Mantelmaterial: LSZH
Maximale Zugkraft: 200 N
Maß Kabelaufteiler: 11,5 x 50 mm
Minimaler Biegeradius (Dynamisch): 180 mm
Minimaler Biegeradius (Statisch): 90 mm
Qualitätsklasse Multimode: A/1 nach IEC-61753-222-2
Stecker Konform zu Standard: IEC 61754-20
Steckverbinderanschluss 1 Farbe: beige
Steckverbinderanschluss 2 Farbe: beige

Varianten

Art. Nr. Bezeichnung Länge Längentoleranz
O8342L100OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 100m 100,0 m ±5 % Auswählen
O8342L10OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 10m 10,0 m ±5 % Auswählen
O8342L110OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC ,OM3 110m 110,0 m ±5 % Auswählen
O8342L120OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 120m 120,0 m ±5 % Auswählen
O8342L130OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC ,OM3 130m 130,0 m ±5 % Auswählen
O8342L140OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 140m 140,0 m ±5 % Auswählen
O8342L150OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC ,OM3 150m 150,0 m ±5 % Auswählen
O8342L160OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 160m 160,0 m ±5 % Auswählen
O8342L170OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC ,OM3 170m 170,0 m ±5 % Auswählen
O8342L180OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 180m 180,0 m ±5 % Auswählen
O8342L190OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC ,OM3 190m 190,0 m ±5 % Auswählen
O8342L200OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 200m 200,0 m ±5 % Auswählen
O8342L20OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 20m 20,0 m ±5 % Auswählen
O8342L30OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 30m 30,0 m ±5 % Auswählen
O8342L40OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 40m 40,0 m ±5 % Auswählen
O8342L50OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 50m 50,0 m ±5 % Auswählen
O8342L60OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 60m 60,0 m ±5 % Auswählen
O8342L70OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 70m 70,0 m ±5 % Auswählen
O8342L80OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 80m 80,0 m ±5 % Auswählen
O8342L90OM3 Trunkkabel U-DQ(ZN)BH 12G 50/125, LC/LC OM3 90m 90,0 m ±5 % Auswählen
