Außenkabel A-DQ (ZN)B2Y SM G657.A1 1750N
Preise nur für eingeloggte Nutzer sichtbar
A-DQ(ZN)B2Y 4E 9/125µ G657.A1 PE schwarz
Artikelnummer:
55404.1
EAN Nr.:
4049759073084
Produktinformationen für A-DQ(ZN)B2Y 4E 9/125µ G657.A1 PE schwarz
Einsatzgebiete:
Zur ortsfesten Verlegung außerhalb von Gebäuden
In Kabelkanälen, Rohren und auf Kabelpritschen
Maschinelles Einziehen nur mit aufzeichnenden Kraftmesseinrichtungen zulässig
Direkte Erdverlegung zulässig
Merkmale:
Außenkabel
Beständig gegen Öl, Benzin, Säuren und Laugen
Der Kabeldurchmesser kann variieren
Zur ortsfesten Verlegung außerhalb von Gebäuden
In Kabelkanälen, Rohren und auf Kabelpritschen
Maschinelles Einziehen nur mit aufzeichnenden Kraftmesseinrichtungen zulässig
Direkte Erdverlegung zulässig
Merkmale:
Außenkabel
Beständig gegen Öl, Benzin, Säuren und Laugen
Der Kabeldurchmesser kann variieren
Technische Eigenschaften
| Mantel-Farbe: | schwarz |
|---|---|
| Anwendung: | außen |
| Faserkategorie: | G657.A1 |

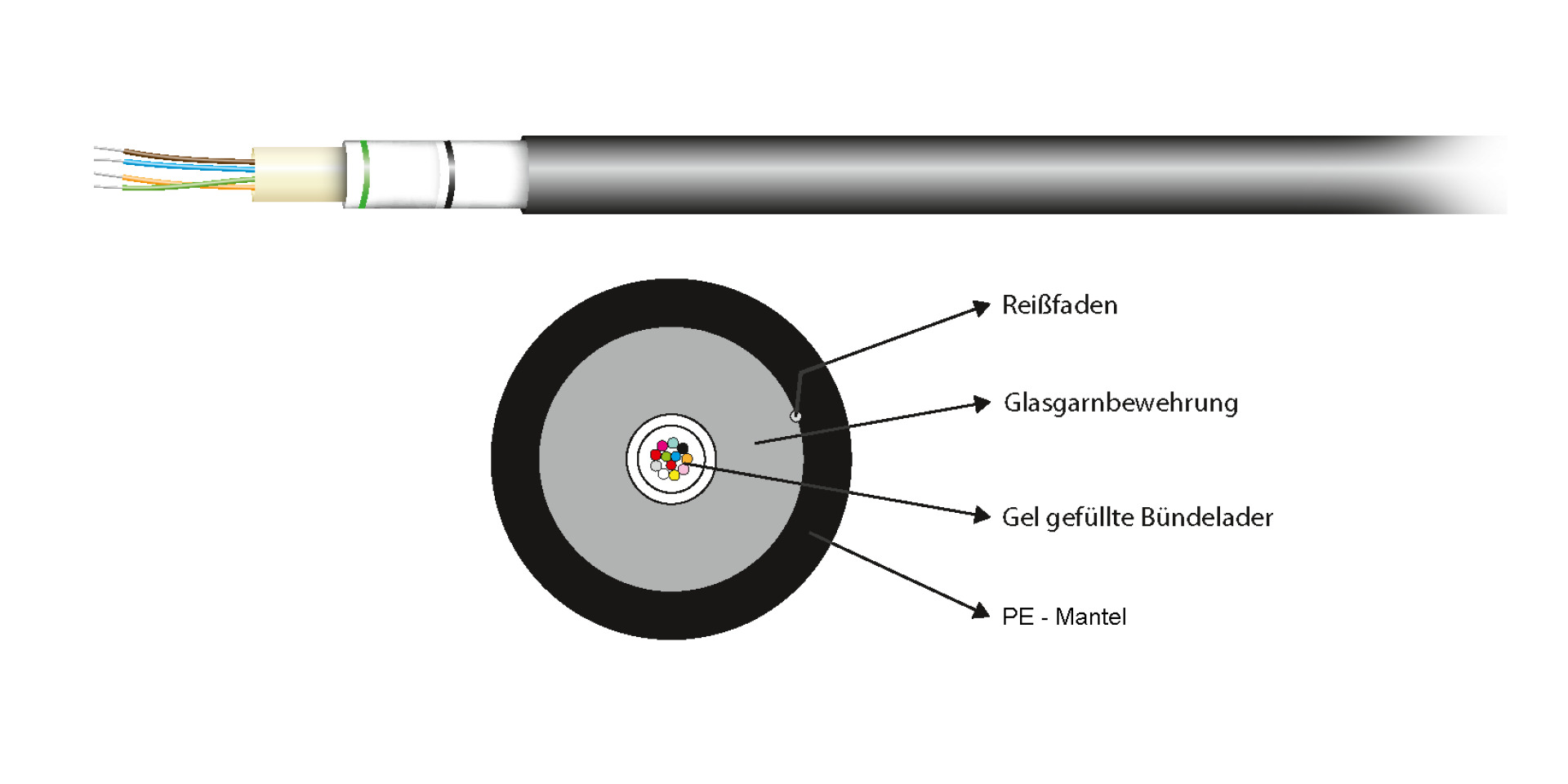

| Ader-Art: | zentrale Bündelader |
| Bewehrung: | Ja |
| Bündeladermarkierung: | Farbe |
| Bündelader Ø: |
Bis 12 Fasern: 2,9 bis 24 Fasern: 3,5 mm |
| Chemisch beständig: | Ja |
| Dämpfung max. (dB/km) 1310nm: | 0,4 dB/km |
| Dämpfung max. (dB/km) 1550nm: | 0,4 dB/km |
| Einblasbar: | Nein |
| Faserart: | Singlemode 9/125 |
| Faserfarben: |
blau braun gelb grau grün orange rosa rot schwarz türkis violett weiß |
| Fasermarkierung: | Farbe |
| Flammwidrig: | Nein |
| Funktionserhalt: | Nein |
| Halogenfrei: | nach EN 60754-1/2 |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Kabel & Fasern: |
IEC/EN 60794-1 IEC 60794-3 |
| Kabel längswasserdicht: | Ja |
| Kabel metallfrei: | Ja |
| Kabel querwasserdicht: | Ja |
| Längswasserdichtigkeit: | 3/24 m/h |
| Mantelmaterial: | PE |
| Mit Nagetierschutz: | Ja |
| Mit Zugentlastung: | Ja |
| Querdruckfestigkeit: | 1500 N/dm |
| Raucharm: | Nein |
| Raucharm nach EN 61034-2: | Nein |
| Temperaturbereich (Betrieb): | -25 – 60 °C |
| Temperaturbereich (Installation): | -5 – 50 °C |
| Temperaturbereich (Lagerung): | -25 – 70 °C |
| UV beständig: | Ja |
| Verkabelungsstandards: |
EN 50173-1 ISO/IEC 11801 |
| Ölbeständig: | Ja |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 100Gbit |
Varianten
| Art. Nr. | Bezeichnung | Gewicht | Biegeradius | Zugkraft Verlegung | Kabel Ø | Aufbau | |
|---|---|---|---|---|---|---|---|
| 55404.1 | A-DQ(ZN)B2Y 4E 9/125µ G657.A1 PE schwarz | 39 kg/km | 140 mm | 1750 N | 7,1 mm | 04E ( 1 x 4 ) Singlemode G.657.A1 | |
| 55408.1 | A-DQ(ZN)B2Y 8E 9/125µ G657.A1 PE schwarz | 39 kg/km | 140 mm | 1750 N | 7,1 mm | 08E ( 1 x 8 ) Singlemode G.657.A1 | |
| 55412.1 | A-DQ(ZN)B2Y 12E 9/125µ G657.A1 PE schwarz | 39 kg/km | 140 mm | 1750 N | 7,1 mm | 12E ( 1 x 12 ) Singlemode G.657.A1 | |
| 55424.1 | A-DQ(ZN)B2Y 24E 9/125µ G657.A1 PE schwarz | 43 kg/km | 150 mm | 1750 N | 7,3 mm | 24E ( 1 x 24 ) Singlemode G.657.A1 |
