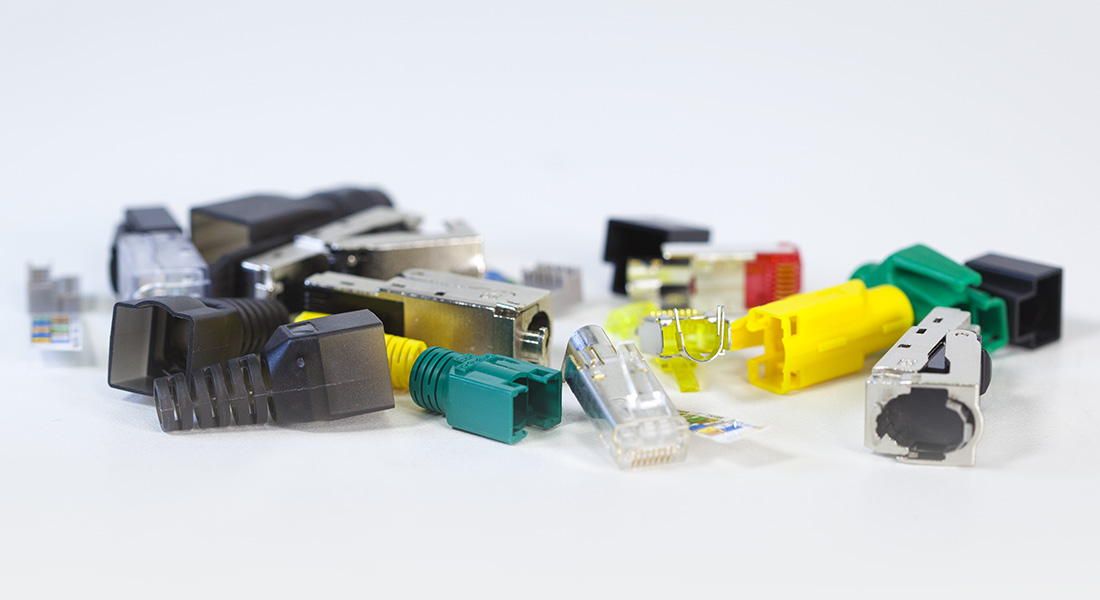

RJ45 Stecker & Zubehör

_{Große Auswahl an Netzwerksteckern: verschiedene Typen & Kategorien}

RJ45 Stecker sind die Standard-Verbindungskomponenten für Ethernet-Netzwerke und ermöglichen schnelle und stabile Datenübertragungen. RJ45-Netzwerkstecker eignen sich für viele Anwendungen: ob als geschirmte oder ungeschirmte Variante, mit klassischer Crimptechnik oder für die werkzeuglose Konfektion im Feld. In unserem Online Shop finden Sie ein umfangreiches Sortiment an Steckern zur RJ45 Belegung sowie modulare RJ-Steckverbinder in verschiedenen Pin-Varianten, z. B. 8P8C. Alle standardisiert nach IEC60603-7-x und nach den bekannten Gütesiegeln kategorisiert. Vertrauen Sie auf unsere erstklassige Produktqualität und bestellen Sie weitere Komponenten für Ihre Kupferverkabelung, z. B. Keystones und Adapter, Patchkabel und Verlegekabel direkt dazu. So erhalten Sie alle benötigten Bestandteile für Ihr Verkabelungsprojekt in hochwertiger Qualität und aus einer Hand.

Als einer der führenden Hersteller und Systemanbieter für Netzwerktechnik und industrielle Systemlösungen bietet Ihnen EFB-Elektronik individuelle fachliche Beratung. Für Anfragen oder Speziallösungen wenden Sie sich gerne an Ihre persönlichen Ansprechpartner*innen!

Beratung anfordern Weitere Informationen

RJ45 Stecker & weitere Netzwerkstecker online kaufen bei EFB-Elektronik

RJ45 Stecker sind die wichtigste Komponente für die Verbindung von Netzwerkgeräten wie Computern, Switches oder Routern. Sie zeichnen sich durch ihre charakteristische, rechteckige Form mit acht Pins aus, die eine verlustarme Übertragung von Daten ermöglichen. Neben RJ45 erhalten Sie im Online Shop von EFB-Elektronik auch weitere RJ Stecker RJ10, RJ11, RJ12 und DEC, die in spezifischen Anwendungen zum Einsatz kommen. Abhängig von der vorgesehenen Nutzung gibt es verschiedene Typen von RJ45 Steckern und Zubehör, die unterschiedliche Ansprüche an Geschwindigkeit, Abschirmung und Installation erfüllen.

Netzwerkstecker im Vergleich: RJ10, RJ11, RJ12, DEC & RJ45

RJ45 ist der am weitesten verbreitete Steckertyp für Ethernet-Netzwerke. RJ45 Stecker verfügen über acht Pins und unterstützen je nach Kategorie (Cat) Übertragungsraten von bis zu 40 Gbit/s. Sie werden in Heimnetzwerken, Büros und industriellen Anwendungen eingesetzt, um eine stabile und schnelle Datenübertragung zu gewährleisten. Neben den RJ45 Steckern gibt es weitere Steckertypen, die für spezielle Anwendungsfälle entwickelt wurden:

RJ10: Wird häufig für Telefonhörer verwendet. RJ10 Stecker verfügen über vier Pins und sind kompakt, was sie ideal für die Verbindung von Telefonhörern mit Basisstationen macht. Sie bieten eine zuverlässige Übertragung von Sprachsignalen, sind jedoch nicht für die Datenübertragung in Netzwerken geeignet.
RJ11: Der RJ11 Stecker ist ein weit verbreiteter Standard für analoge Telefonanschlüsse. Er verfügt über vier oder sechs Pins, wobei in der Regel nur zwei Pins für die Telefonverbindung verwendet werden. RJ11 wird hauptsächlich in Festnetztelefonen und in einigen DSL-Installationen eingesetzt. Er ist nicht für hohe Datenraten geeignet, erfüllt jedoch seinen Zweck in der Sprachübertragung.
RJ12: RJ12 Stecker sind ähnlich wie RJ11, verfügen jedoch über sechs Pins, von denen alle belegt werden können. Dieser Steckertyp wird vor allem in Telefonanlagen und für serielle Datenverbindungen verwendet. Im Vergleich zu RJ11 ermöglicht RJ12 eine erweiterte Funktionalität, wie zum Beispiel die Unterstützung von Mehrfachleitungen.
DEC: DEC Stecker (Digital Equipment Corporation) sind weniger verbreitet, werden jedoch in einigen älteren Netzwerksystemen und speziellen Anwendungen verwendet. Sie sind hauptsächlich in industriellen Umgebungen anzutreffen, wo spezifische Anforderungen an die Verbindungssicherheit bestehen. DEC Stecker bieten eine robuste Verbindung, sind jedoch in modernen Netzwerkinfrastrukturen weitgehend durch RJ45 ersetzt worden.

Cat.6, Cat.7 & Cat.8 Stecker: Dafür stehen die unterschiedlichen Kategorien

Die Leistungsfähigkeit und maximal unterstützte Datenrate der RJ45 Stecker wird in Kategorien angegeben:

Cat.5E: Kategorie 5 (Enhanced) unterstützt eine Übertragungsrate von bis zu 2.5 Gbit/s über eine maximale Kabellänge von 100 Metern. Cat.5E Stecker sind ideal für kleinere Netzwerke, in denen keine besonders hohen Datenraten erforderlich sind.
Cat.6: Cat.6 Stecker bieten eine bessere Leistung als Cat.5E und unterstützen Datenraten von bis zu 5 Gbit/s über eine maximale Kabellänge von 100m. Sie sind optimal für mittlere Netzwerke oder Heimnetzwerke, die eine höhere Bandbreite benötigen. Die verbesserte Abschirmung minimiert Störungen und sorgt für eine zuverlässige Verbindung.
Cat.6A: Kategorie 6 Augmented ist eine Weiterentwicklung von Cat.6 und ermöglicht Übertragungsraten von bis zu 10 Gbit/s über eine Kabellänge von 100 Metern. Dank der besseren Abschirmung ist diese Kategorie besonders gut für Büroumgebungen geeignet, in denen viele Kabel parallel verlaufen und elektromagnetische Störungen reduziert werden müssen.
Cat.7: Für Cat.7 sollten andere Steckverbinder als RJ45 etabliert werden: GG45 und ARJ45 Stecker sind mit bis zu 40 Gbit/s performanter als RJ45. Aufgrund fehlender Akzeptanz auf dem Markt konnten sich diese Stecker und damit dieser Standard nicht durchsetzen. Mit Cat.8.1 wurde dann auch wieder auf den RJ45 Steckverbinder gesetzt.
Cat.8.1: Kategorie 8 Class 1 ist die neueste Entwicklung im Bereich der Kupferverkabelung. Cat.8.1 Stecker unterstützen Datenraten von bis zu 40 Gbit/s über eine Kabellänge von bis zu 30 Metern. Sie sind speziell für Rechenzentren und Anwendungen entwickelt, die eine extrem hohe Bandbreite erfordern. Dank der hochwertigen Abschirmung sind Cat 8.1 Stecker bestens geeignet, elektromagnetische Störungen zu minimieren und stabile Hochgeschwindigkeitsverbindungen zu gewährleisten.

Geschirmte, ungeschirmte & feldkonfektionierbare RJ45 Stecker

Geschirmte RJ45 Stecker (Shielded Twisted Pair, STP) bieten einen besseren Schutz gegen elektromagnetische Störungen und werden daher in Umgebungen mit hohem Störpotenzial bevorzugt. Ungeschirmte Stecker (Unshielded Twisted Pair, UTP) sind hingegen ausreichend für weniger störanfällige Einsatzbereiche, wie zum Beispiel einfache Heimnetzwerke.

Feldkonfektionierbare Stecker bieten eine schnelle und einfache RJ45 Konfektion im Feld - ohne spezielles Crimpwerkzeug. So können Sie flexibel Netzwerkkabel installieren oder reparieren. Daher gehören feldkonfektionierbare RJ45 Stecker zur Ausrüstung jedes Installateurs und jeder Installateurin.

Ihre Vorteile mit den feldkonfektionierbaren Cat.6 Steckern von EFB-Elektronik

Robustes Design aus einem Zinkdruckgussgehäuse inkl. Staubschutzkappe
Vollabschirmung mit 360° Schirmkontaktierung (geschirmte Varianten)
Gute EMV-Abschirmung
Mit IP68 Verschraubung kombinierbar für raue Umgebungen
Geschirmte und ungeschirmte Varianten

Feldkonfektionierbare Stecker und Zubehör

Art. Nr. 88035.1

RJ45 Stecker STP, Cat.6, feldkonfektionierbar

Farbe: silber

Transparent: Nein

Varianten auswählen

Art. Nr. 88035AV.1

RJ45 Stecker STP, Cat.6A, feldkonfektionierbar

Farbe: silber

Transparent: Nein

Varianten auswählen

Art. Nr. 88035UTP.1

ECOLAN® RJ45 Stecker UTP Cat.6, feldkonfektionierbar

Farbe: transparent

Transparent: Ja

Varianten auswählen

Art. Nr. 88035P8.1

RJ45 Premium Stecker STP, Cat.6A/ClassEA, feldkonfektionierbar, vollmetall

Farbe: silber

Transparent: Nein

Varianten auswählen

Art. Nr. IP68DFKRJ45WP

RJ45 Cat.6 IP68 Durchführungskupplung,Buchse/Buchse Verbindungsmuffe

Geschirmt: Ja

Varianten auswählen

Art. Nr. IP68DFKRJ456AWP

RJ45 Cat.6A IP68 Durchführungskupplung,Buchse/Buchse Verbindungsmuffe

Geschirmt: Ja

Varianten auswählen

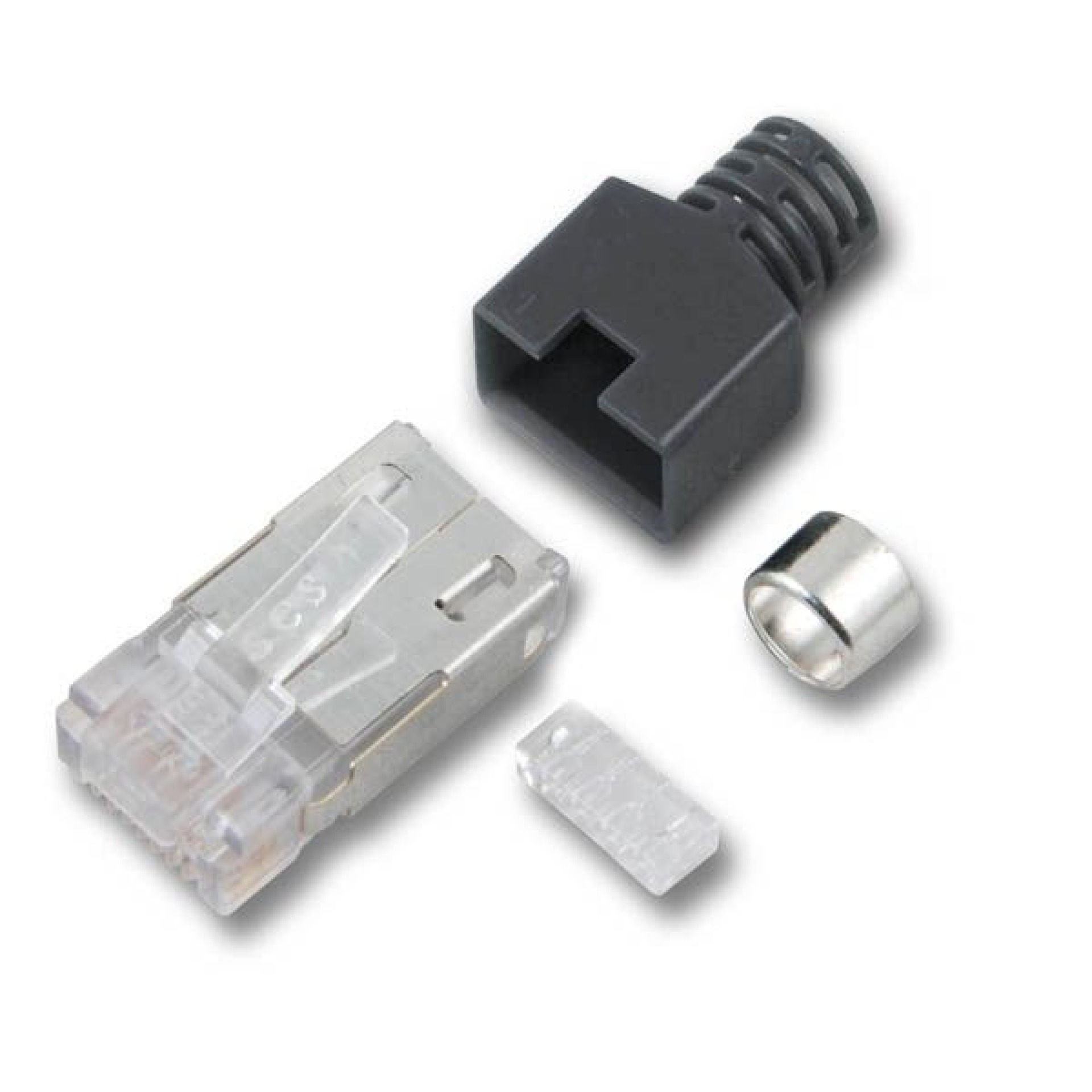

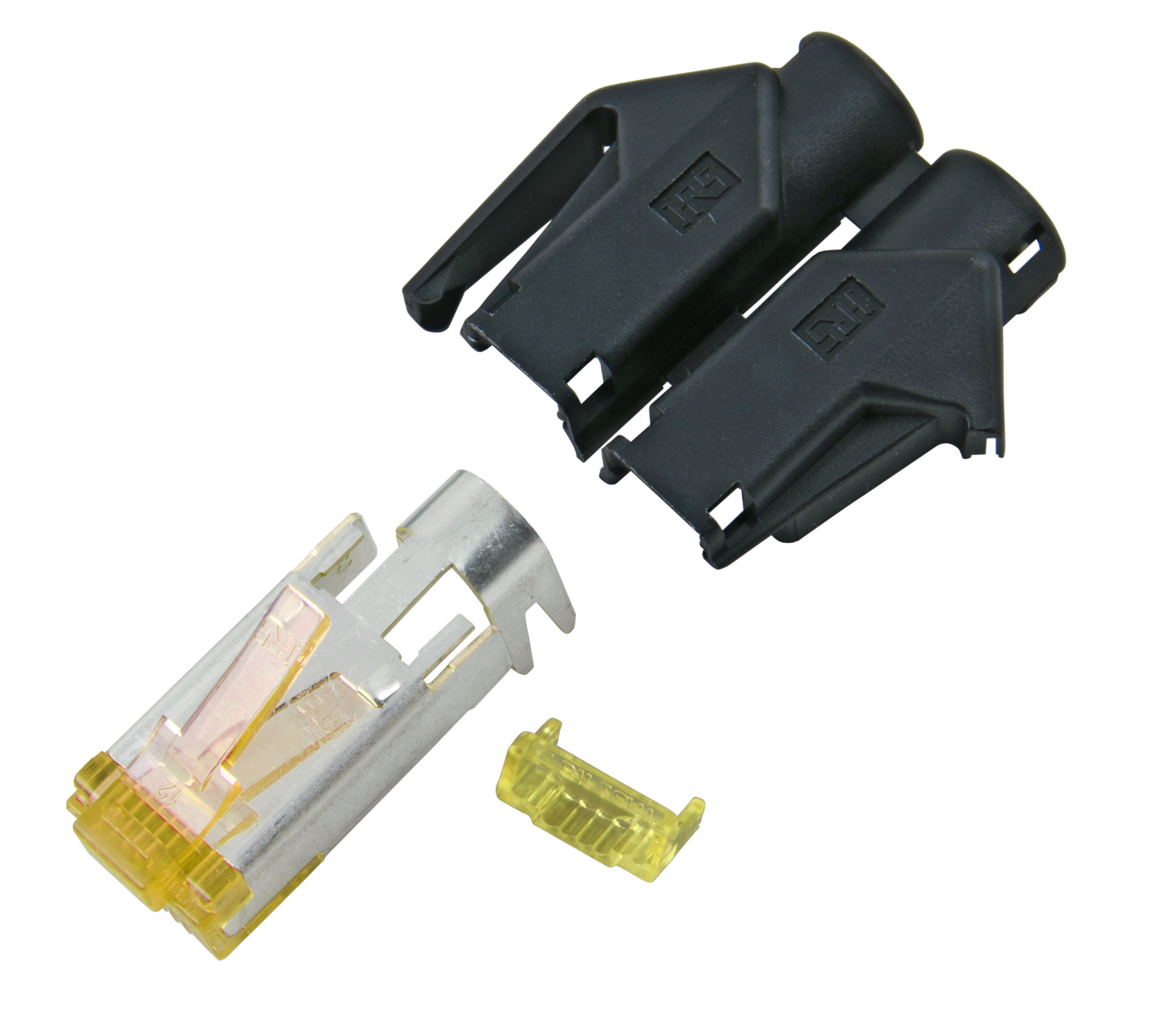

RJ45 Stecker crimpen: Aderbelegung & Anschlussschema

Bei EFB-Elektronik erhalten Sie neben feldkonfektionierbaren Netzwerksteckern auch klassische RJ45 Stecker zum Crimpen mit Crimpwerkzeug. Beim Crimpen werden die acht Adern des Kabels in die passenden Kontakte des Steckers eingeführt und durch die Verwendung eines Crimpwerkzeugs fest verbunden. Dies sorgt für eine zuverlässige Verbindung und gewährleistet eine stabile Datenübertragung.

Schritte zum Crimpen eines RJ45 Steckers

Kabel abisolieren: Entfernen Sie etwa 2-3 cm der äußeren Isolierung des Netzwerkkabels, um die acht farbigen Adern freizulegen.
Adern ordnen: Ordnen Sie die Adern gemäß dem gewählten Standard (T568A oder T568B) in der richtigen Reihenfolge an.
Adern kürzen: Schneiden Sie die Adern auf eine einheitliche Länge, sodass sie alle gleich lang sind.
Einführen in den Stecker: Führen Sie die Adern in den RJ45-Stecker ein, wobei jede Ader in den entsprechenden Kontakt rutschen sollte.
Crimpen: Platzieren Sie den Stecker in das Crimpwerkzeug und betätigen Sie das Werkzeug, um die Kontakte auf die Adern zu pressen und die Verbindung herzustellen.

Ein gut gecrimpter RJ45-Stecker sorgt für eine optimale Signalübertragung und minimiert das Risiko von Verbindungsproblemen.

Die korrekte Aderbelegung ist entscheidend für die Funktionalität einer Ethernet-Verbindung mit RJ45 Steckern. Es gibt zwei gebräuchliche Standards für die Aderbelegung: T568A und T568B. Beide Standards definieren die Reihenfolge der acht Adern im Stecker und stellen sicher, dass die Datenübertragung zuverlässig funktioniert.

T568A: Dieser Standard ist häufiger in Wohninstallationen zu finden. Die Adernpaare werden so belegt, dass eine maximale Kompatibilität mit älteren Telefoninstallationen gewährleistet ist.
T568B: Der T568B-Standard ist weiter verbreitet und wird oft in kommerziellen Installationen verwendet. Er bietet dieselbe Funktionalität wie T568A, jedoch in einer anderen Aderreihenfolge.

Es ist wichtig, dass beide Enden eines Kabels denselben Standard verwenden, um eine funktionierende Netzwerkverbindung sicherzustellen. Eine Kombination von T568A und T568B an den Enden eines Kabels führt zu einem sogenannten Crossover-Kabel, das für spezielle Verbindungen, wie zum Beispiel den direkten Anschluss von zwei Computern, genutzt werden kann.
