Power over Ethernet: Stromversorgung über das Netzwerk

Bei Power over Ethernet erfolgt die gesamte Energieversorgung über die RJ45 Schnittstelle. Die PoE-Technologie besitzt eine maximal definierte Übertragungsstrecke von 100 Metern. Seit der Verabschiedung des ersten IEEE-Standards 2003 (802.3af) entwickelt sich PoE rasant weiter.
Mit dem neuesten PoE-Standard 4 Pair Power over Ethernet (4PPoE, 802.3bt) sind bis zu 90 W Leistung möglich. Das macht PoE auch für energieintensive Endgeräte wie Notebooks, Fernseher oder Rechner interessant. Als führender Hersteller von Netzwerktechnik beobachten wir bei EFB-Elektronik eine wachsende Verbreitung von PoE-Lösungen in Unternehmensgebäuden und industriellen Netzwerkinfrastrukturen.
Bei der Integration von 4PPoE gilt es einiges zu beachten. Wir geben wertvolle Praxistipps in unserem kostenfreien Whitepaper.






Die Vorteile von Power over Ethernet

Kosteneffizient:

Mit PoE sparen Sie Anschaffungskosten für Stromkabel und Netzteile und senken die Betriebskosten. Für Unternehmen mit großen Netzwerkinfrastrukturen oder in der Industrie ist diese Kosteneinsparung erheblich.
Flexibel:

Die Möglichkeiten, Netzwerke zu installieren und zu erweitern, sind mit Power over Ethernet nicht von Stromleitungen abhängig. In Gebäuden, in denen das Verlegen von Stromleitungen aufwendig, teuer oder nicht vorgesehen ist, bietet PoE eine flexible Alternative.
Spart Strom & Ressourcen:

Green Ethernet Standards versetzen die Ports des PoE-Switchs, die nicht angeschlossen sind, in einen Stromsparmodus. So wird der Stromverbrauch aufs Wesentliche reduziert. Weniger Anschlusskabel, Kabelführungen und Stromleitungen sparen weitere Ressourcen und Kosten.




PoE Netzwerktechnik: Komponenten & Voraussetzungen


Für die Integration von Power over Ethernet mit PoE-fähigen Geräten wird lediglich ein PoE Switch und ein Patchkabel benötigt, das Stromzufuhr und Datenübertragung vereint. Wenn Sie auch nicht PoE-fähige Geräte in Ihr Power over Ethernet Netzwerk einfügen wollen, benötigen Sie einen PoE-Splitter, um Stromzufuhr und Datenübertragung an der Schnittstelle zum Gerät wieder zu trennen. Mithilfe eines PoE-Injektors, auch PoE-Adapter oder PoE-Midspan genannt, betreiben Sie über einen Switch, der nicht PoE-kompatibel ist, PoE-Netzwerkgeräte mit nur einem Power-Data-Kabel.





Private, kommerzielle & industrielle PoE-Anwendungen - Power over Ethernet im Smart Home

In einem Smart Home sind Beleuchtung, Jalousien, Musikanlage oder Zugangssysteme miteinander vernetzt und lassen sich zentral steuern. Sensoren erkennen Umweltreize und leiten die Information an andere Geräte weiter. So registriert ein Sensor beispielsweise, dass die Fenster geöffnet sind. Daraufhin wird die Heizung heruntergeregelt.
In einem Smart Home oder Smart Building sind unweigerlich eine große Anzahl elektronischer, netzwerkfähiger Geräte verbaut. Um alle mit Energie und Daten zu versorgen, stellt Power over Ethernet eine praktische und kostengünstige Lösung dar. Denn die Energieverbraucher (Powered Devices) werden mit einem einzigen Anschlusskabel verbunden. Dadurch lässt sich die Verkabelung im gesamten Haus deutlich reduzieren, da auch weniger elektrische Anschlüsse notwendig sind.
Durch den neuesten Standard 4 Pair Power over Ethernet (4PPoE) mit einer Leistung von bis zu 90 W lassen sich auch energieintensive Powered Devices wie Smart-TVs und Rechner einbinden.





Mit PoE-Splittern nicht PoE-fähige Geräte in das Netzwerk integrieren

PoE-Splitter ermöglichen Power over Ethernet für netzwerkfähige Geräte, die nicht PoE-fähig sind. So lassen sich beispielsweise Access Points oder Netzwerkkameras über ein einziges Ethernet-Kabel mit Strom und Datendiensten versorgen. Hierzu verfügt der PoE-Splitter auf der Rückseite über zwei Ausgangskabel, die Strom und Daten separat übertragen. Der Einsatz von PoE-Splittern eignet sich besonders in Situationen, in denen Nicht-PoE-Geräte eingesetzt werden und keine Steckdose in Reichweite ist.





Industrial PoE Switch & 4PPoE für die industrielle Netzwerkautomatisierung

In der industriellen Netzwerktechnik kommt es vor allem auf Zuverlässigkeit und eine hohe elektrische Störfestigkeit an. Die Geräte müssen Umwelteinflüssen wie Staub, Temperaturschwankungen und Vibrationen sicher standhalten. Das gilt auch für die Stromversorgung.
Der Einsatz von Power over Ethernet bietet hier den Vorteil, auf die bereits bestehende Netzwerkinfrastruktur aufbauen zu können. Powered Devices werden über die vorhandene strukturierte Verkabelung mit Strom versorgt. Neben den klassischen Geräten (Telefonanlagen, Wireless AP etc.) kommen im Rahmen der Industrial Automation zahlreiche neue netzwerkfähige Komponenten hinzu (z. B. Sensoren, IP-Kameras, Zugangssysteme). Das industrielle Remote Powering lässt sich in diesem Fall unkompliziert hochskalieren. Dank der neuen, leistungsstarken Standards 4PPoE können auch größere Energieverbraucher problemlos integriert werden. Zusätzliche elektrische Anschlüsse und Verkabelung sind nicht notwendig.





Smartes Lichtmanagement in Unternehmen & Smart Buildings mit Power over Ethernet

Mit Power over Ethernet lässt sich ein smartes Lichtmanagement einrichten. Das Ethernet-Kabel stellt nicht nur die Stromversorgung sicher, sondern überträgt auch Steuerungsbefehle wie das An- und Abschalten und Dimmen. Das ermöglicht eine zentrale Steuerung der Beleuchtung über das Netzwerk. Gerade in größeren Gebäudekomplexen ist das ein entscheidender Vorteil. Neben der komfortableren Bedienung lässt sich auch wertvolle Energie einsparen.





Vergleich der PoE Standards


IEEE-Standard     PoE (802.3af-2003)           PoE Plus (802.3at-2009)           4-paar PoE (802.3bt-2018)

Ausgangsspannung in V (DC)

36-57 42,5-57 42,5-57

  Ausgangsstrom Betrieb in mA (DC)

350 600 2 x 860

  Leistung der (PSE)-Versorgung in W

max. 15,4 max. 30 45; 60; 75; 90

Leistung am Endgerät (PD) in W

max. 12,95 max. 25,5 max. 40;51;62;72

PSE-Klasse

Klasse 1: 4W
Klasse 2: 7W
Klasse 3: 15,4W
Klasse 4: 30W
Klasse 5: 45W
Klasse 6: 60W
Klasse 7: 75W
Klasse 8: 90W


Endgeräte (PD-Type)

1 2 3 und 4

Benutzte Adernpaare
2 2 4






PoE Produkte aus unserem Sortiment

Art. Nr. IDATA-EXTIP-383POER

HDBIT HDMI zusätzlicher Empfänger over IP mit PoE

Art. Nr. IDATA-EXT-E70POED

HDMI Extender über Cat.6/6A/7 mit PoE (40m)

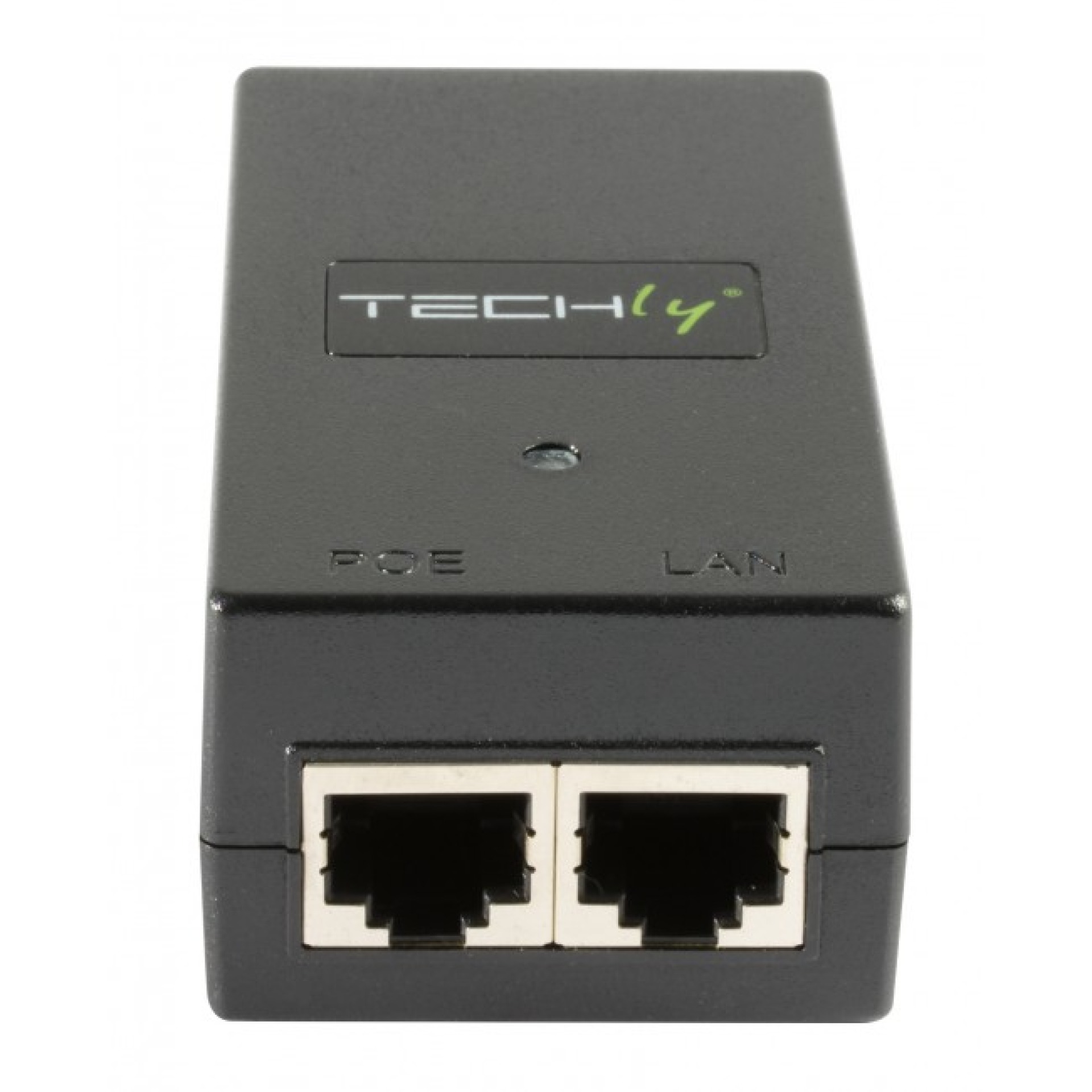

Art. Nr. I-SWHUB-1500STY

10/100Mbps POE Injektor 15W IEEE 802.3af
Max. PoE-Leistung: 15 W

Art. Nr. I-CT-PRO-POECK

Professioneller PoE RJ45 Tester
Ausführung: Twisted Pair-Kabeltester
Geeignet für: Twisted Pair

Art. Nr. I-SWHUB-3000STY

Gigabit High PoE Injektor 30W,IEEE 802.3at
Max. PoE-Leistung: 30 W

Art. Nr. DCM1002.2

IP-Thermometer mit E-Mail, LAN, WiFi, PoE, SNMP

Art. Nr. IPC-3012-POE++

Hutschienen PoE Media Konverter,1 x 100/1000 SFP, 1x 100/1000T RJ45 mit PoE++
Max. PoE-Leistung: 60 W

Art. Nr. IPC-3014-POE++

Hutschienen PoE Media Konverter,2 x 100/1000 SFP, 2x 100/1000T RJ45 mit PoE++
Max. PoE-Leistung: 90 W

Art. Nr. IPS-3110SFP

Hutschienen Switch 8x 100/1000T RJ45 mit PoE,2 x 100/1000 SFP
Max. PoE-Leistung: 240 W

Art. Nr. IPS-3112-PoE++

Hutschienen Switch 8x RJ45 10/100/1000T PoE++,4x 100/1000 SFP

Art. Nr. IFP-0801

5-Port Fast Ethernet Industrial Switch DIN-Schiene PoE

Art. Nr. GES-2110P

Hilbert 10-Port Gigabit PoE Smart Lite Switch, 8xPoE Ausgänge 2xGigabit SFP

Art. Nr. WAB-8021

AX3000 Dual Band PoE WLAN Access Point

Art. Nr. POR-0200

2 Port PoE+ Repeater - 1 PoE+ Port, 1 non PoE Port

Art. Nr. GES-2128P

Hilbert 28-Port Gigabit PoE Smart Lite Switch

Art. Nr. POS-5000

Gigabit IEEE802.3bt PoE Splitter

Art. Nr. POR-0202

2-Port PoE+ Repeater - 2 PoE+Ports

Art. Nr. GEP-0822

8-Port Gigabit Ethernet PoE+ Switch (240W)
Max. PoE-Leistung: 240 W

Art. Nr. GEP-1622

16-Port Gigabit Ethernet PoE+ Switch (480W)
Max. PoE-Leistung: 480 W

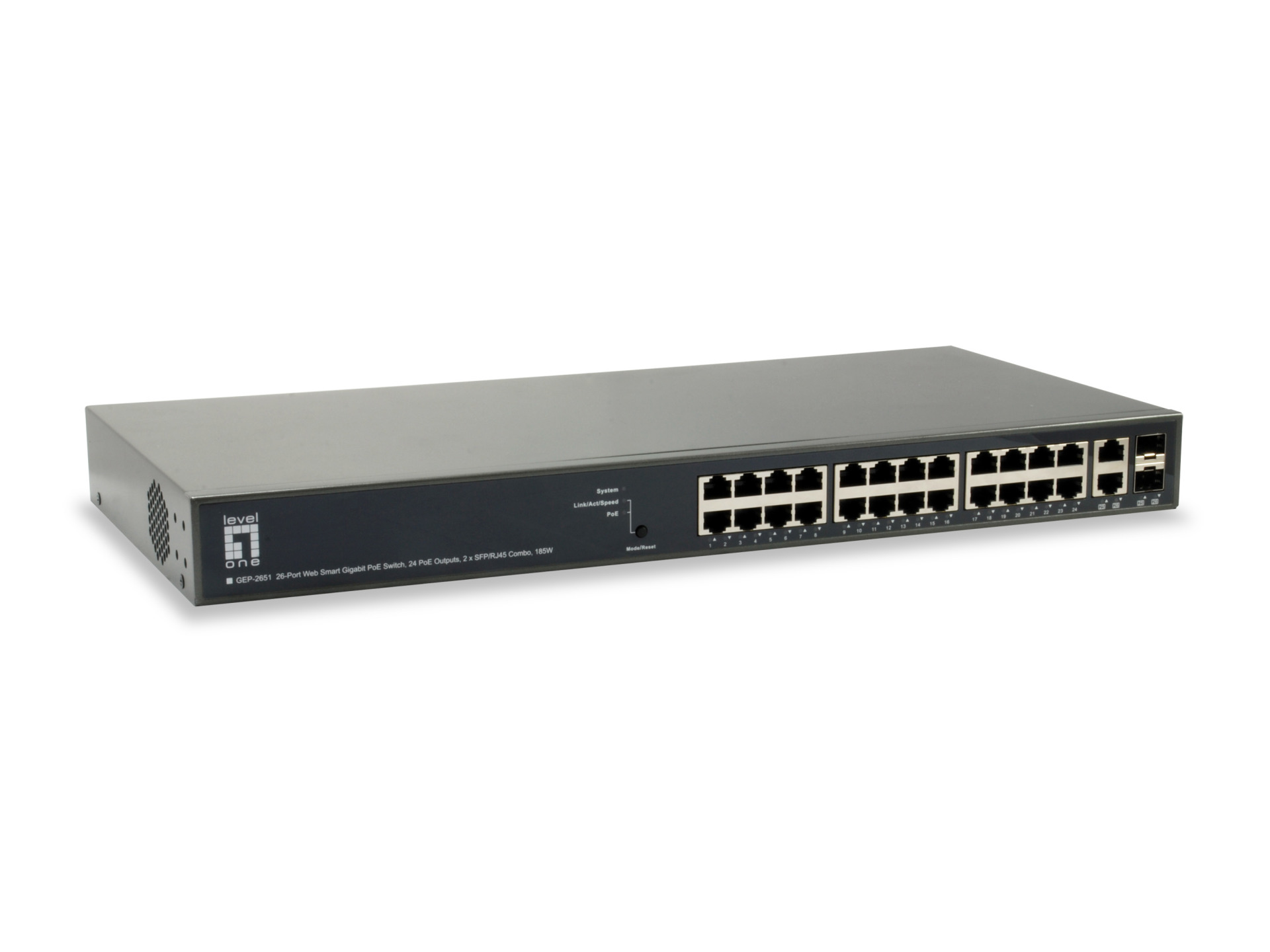

Art. Nr. GEP-2651

26-Port Web Managed GE PoE+ Switch, 2x SFP/RJ45 Combo, (185W)
Max. PoE-Leistung: 185 W

Art. Nr. POR-0120

2-Port Gigabit Ethernet PoE-Repeater - 1 PoE Port, 1 non PoE Port

Art. Nr. GEP-2021

20-Port-Gigabit-PoE-Switch,16xPoE-Ausgänge 2xGigabit RJ45 2xGigabit SFP

Art. Nr. GEP-0821

8-Port Gigabit Ethernet PoE+ Switch (123.2W)
Max. PoE-Leistung: 123,2 W

Art. Nr. GES-2108P

Hilbert 8-Port Gigabit PoE Smart Lite Switch,802.3at/af PoE

Art. Nr. FGP-2831

28-Port-Fast Ethernet-PoE-Switch, 24xPoE-Ausgänge 2xGigabit RJ45 2xGigabit SFP

Art. Nr. POR-0101

PoE+ Repeater, 802.3at/af ,10/100Mbit, max. 100m

Art. Nr. IGP-1061

10-Port L2 Managed Gigabit-PoE Industrial-Switch,802.3at/af/bt PoE DIN-Schiene

Art. Nr. POR-0100

PoE Repeater

Art. Nr. FEP-1612W380

16-Port Fast Ethernet PoE+ Switch (380W)
Max. PoE-Leistung: 380 W

Art. Nr. POH-1620

16-Port High Power PoE Midspan Hub, 400W

Art. Nr. FGP-2031

20-Port-Fast Ethernet-PoE-Switch 16PoE-Ports 2xGigabit RJ45 2xGigabit SFP

Art. Nr. GEP-0520

1-Port Gigabit Ethernet + 4-Port PoE Desktop PSE Switch

Art. Nr. GEP-2861

28-Port L2 Managed Gigabit-PoE-Switch,4x Gigabit SFP 24x PoE-Ports

Art. Nr. FEP-1601

16-Port Fast Ethernet PoE+ Switch (250W)
Max. PoE-Leistung: 250 W

Art. Nr. POR-0103

PoE-Repeater 2 PoE-Ausgänge 802.3at/af PoE

Art. Nr. POR-1100

PoE Repeater 15,4W Outdoor

Art. Nr. POR-1321

2-Port-Gigabit-PoE-Repeater 802.3af/at/bt Outdoor

Art. Nr. FEP-0800W120

8-Port Fast Ethernet PoE+ Switch (120W)
Max. PoE-Leistung: 120 W

Art. Nr. GES-2118P

Hilbert 18-Port Gigabit PoE Smart Lite Switch,802.3at/af PoE 8PoE Output 112.8W

Art. Nr. FEP-0511W90

5-Port Fast Ethernet PoE+ Switch, 4x FE PoE+, + 1x FE (90W)
Max. PoE-Leistung: 90 W

Art. Nr. FEP-0812

8-Port Fast Ethernet PoE+ Switch, 4x FE PoE+, + 4x FE, (65W)
Max. PoE-Leistung: 65 W

Art. Nr. GEP-0812W90

8-Port-Gigabit Ethernet PoE+ Switch, 4x GE PoE, + 4x GE (90W)
Max. PoE-Leistung: 90 W

Art. Nr. PFE-1014R

PoE Extender over Hybrid Fiber, Outdoor Receiver ,with 4 PoE Outputs

Art. Nr. POI-2002

Fast Ethernet PoE Injektor 15,4W
Max. PoE-Leistung: 15,4 W

Art. Nr. IGP-0101

Industrieller Gigabit-PoE-Injektor 36W 802.3at/af PoE

Art. Nr. WAP-8121

Managed PoE WLAN-Decken/Wand-Access-Point, 750Mbit/s, Dual-Band

Art. Nr. POR-1322

Industrieller IP67 PoE BT-Extender/Repeater

Art. Nr. WAB-8010

AC900 5GHz Outdoor PoE Wireless (WLAN) Access Point

Art. Nr. WAP-8123

Managed PoE WLAN-Decken/Wand-Access-Point, 1200Mbit/s, Dual Band, MU-MIMO

Art. Nr. GEP-0521

4 GE PoE+ - 1 GE Switch (120W)
