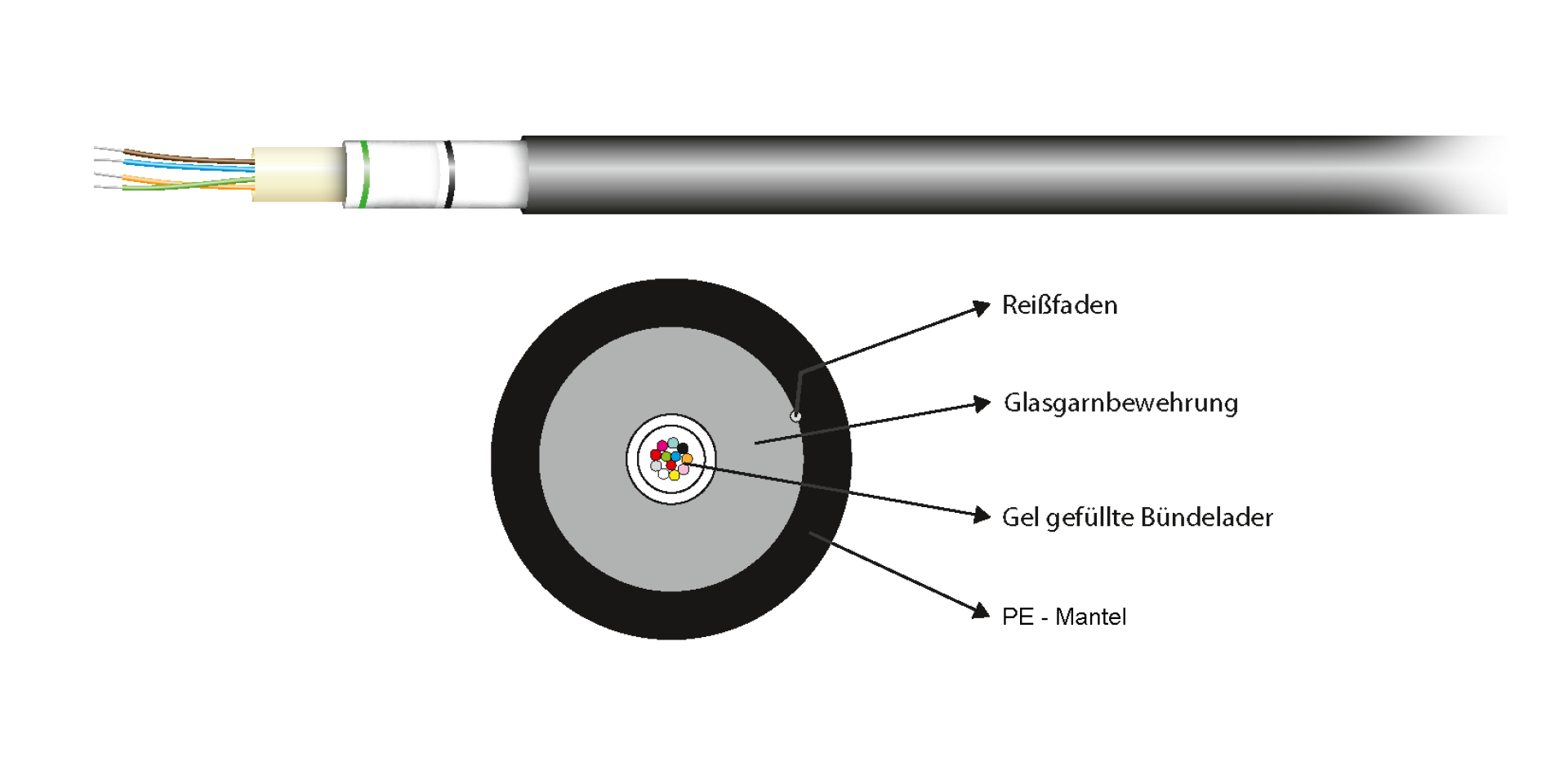

Außenkabel A-DQ (ZN)B2Y SM G657.A1 5000N

A-DQ(ZN)B2Y OS2 48E (4x12) Fca 5000N PE schwarz 11,2mm G657A1
Artikelnummer: 55448.1
EAN Nr.: 4049759073152

Produktinformationen für A-DQ(ZN)B2Y OS2 48E (4x12) Fca 5000N PE schwarz 11,2mm G657A1

Einsatzgebiete:
Zur ortsfesten Verlegung außerhalb von Gebäuden
In Kabelkanälen, Rohren und auf Kabelpritschen
Maschinelles Einziehen nur mit aufzeichnenden Kraftmesseinrichtungen zulässig
Direkte Erdverlegung zulässig

Merkmale:
Außenkabel
Montagefreundlich durch Reißfaden zum Öffnen des Mantels
Beständig gegen Öl, Benzin, Säuren und Laugen

Der Kabeldurchmesser kann variieren

Technische Eigenschaften

Mantel-Farbe: schwarz
Anwendung: außen
Faserkategorie: G657.A1
Ader-Art: zentrale Bündelader
Bewehrung: Ja
Bündeladermarkierung: Farbe
Bündelader Ø: 2,3 mm
Chemisch beständig: Ja
Dämpfung max. (dB/km) 1310nm: 0,4 dB/km
Dämpfung max. (dB/km) 1550nm: 0,4 dB/km
Faserart: Singlemode 9/125
Faserfarben: blau
braun

gelb

grau

grün

orange

rosa

rot

schwarz

türkis

violett

weiß
Fasermarkierung: Farbe
Flammwidrig: nein
Funktionserhalt: nein
Halogenfrei: nach EN 60754-1/2
Halogenfrei nach EN 60754-1/2: Ja
Kabel & Fasern: IEC/EN 60793
IEC/EN 60794-1
Kabel längswasserdicht: Ja
Kabel metallfrei: Ja
Kabel querwasserdicht: Ja
Längswasserdichtigkeit: 3/24 m/h
Mantelmaterial: PE
Mit Zugentlastung: Ja
Querdruckfestigkeit: 3000 N/dm
Raucharm: Nein
Raucharm nach EN 61034-2: Nein
Temperaturbereich (Betrieb): -40 – 60 °C
Temperaturbereich (Installation): -15 – 50 °C
Temperaturbereich (Lagerung): -40 – 70 °C
UV beständig: Ja
Verkabelungsstandards: EN 50173-1
ISO/IEC 11801
Ölbeständig: Ja
Übertragungsstandards: IEEE 802.3 10Mbit bis 100Gbit

Varianten

Art. Nr. Bezeichnung Aufbau Brandlast Biegeradius Kabel Ø Zugkraft Verlegung Gewicht
55448.1 A-DQ(ZN)B2Y OS2 48E (4x12) Fca 5000N PE schwarz 11,2mm G657A1 48E ( 4 x 12 ) Singlemode G.657.A1 2,4 MJ/m 170 mm 11,2 mm 5000 N 105 kg/km
55496.1 A-DQ(ZN)B2Y OS2 96E (8x12) Fca 5000N PE schwarz 13,1mm G657A1 96E ( 8 x 12 ) Singlemode G.657.A1 3,1 MJ/m 200 mm 13,1 mm 5000 N 145 kg/km
