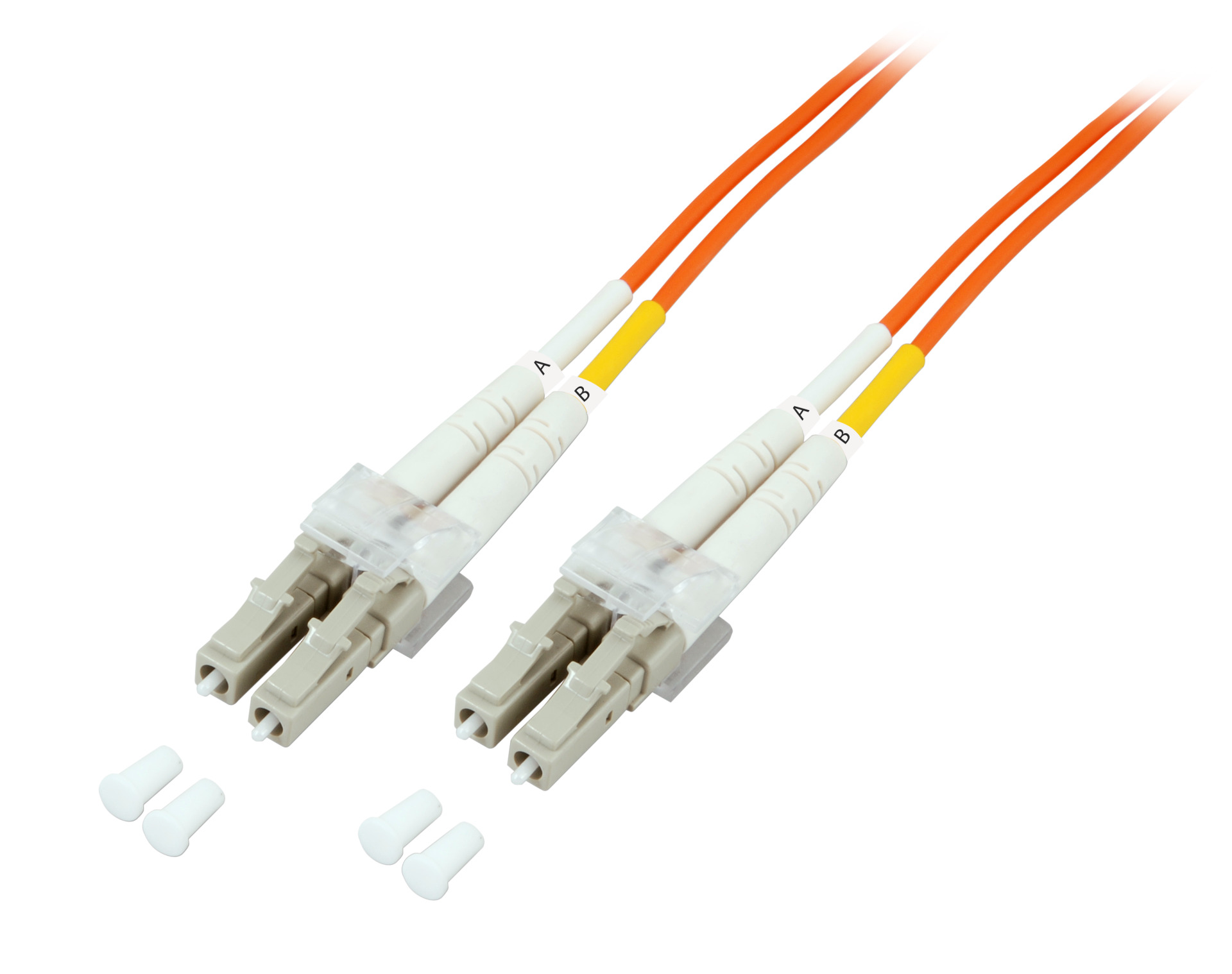

Duplex Jumper LC-LC 62,5/125µ, OM1
Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 0,5m
Artikelnummer:
O0330.0,5
EAN Nr.:
4049759022716
Produktinformationen für Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 0,5m
LWL Patchkabel sind definierte Komponenten einer international standardisierten strukturierten Verkabelung der ISO/IEC11801.
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Technische Eigenschaften
Steckverbindertyp Anschluss 1: | LC-Duplex |
---|---|
Steckverbindertyp Anschluss 2: | LC-Duplex |
Kategorie: | OM1 |
Mantel-Farbe: | orange |
Anzahl der Fasern: | 2 |
APC Ausführung: | Nein |
Arbeitstemperatur: | -20 – 70 °C |
Einfügedämpfung 850nm: | < 0,3 dB |
Faserart: | Multimode 62,5/125 |
Flammwidrig: | nach EN 50265-2-1 |
Halogenfrei: | nach IEC60754-1 |
Halogenfrei nach EN 50267-2-3: | Ja |
Kabel Konform zu Standard: | IEC 60793-2 |
Kabelaufbau: | Duplex |
Kabeltyp: | I-V(ZN) H |
Kabel Ø: | 2,0 mm |
Knickschutztülle: | aufgesteckt |
Lagertemperatur: | -20 – 85 °C |
Mantelmaterial: | LSZH |
Maximale Zugkraft: | 160 N |
Minimaler Biegeradius (Dynamisch): | 20xOD |
Minimaler Biegeradius (Statisch): | 10xOD |
Qualitätsklasse Multimode: | A/1 nach IEC-61753-222-2 |
Raucharm: | nach IEC61034-1 |
Stecker Konform zu Standard: | IEC 61754-20 |
Steckverbinderanschluss 1 Farbe: | beige |
Steckverbinderanschluss 2 Farbe: | beige |
Varianten
Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
---|---|---|---|---|
O0330.0,5 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 0,5m | 0,5 m | ±5 % | |
O0330.1 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 1m | 1,0 m | ±5 % | |
O0330.2 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 2m | 2,0 m | ±5 % | |
O0330.3 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 3m | 3,0 m | ±5 % | |
O0330.5 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 5m | 5,0 m | ±5 % | |
O0330.7,5 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 7,5m | 7,5 m | ±5 % | |
O0330.10 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 10m | 10,0 m | ±5 % | |
O0330.15 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 15m | 15,0 m | ±5 % | |
O0330.20 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 20m | 20,0 m | ±5 % | |
O0330.25 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 25m | 25,0 m | ±5 % | |
O0330.30 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 30m | 30,0 m | ±5 % | |
O0330.35 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 35m | 35,0 m | ±5 % | |
O0330.40 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 40m | 40,0 m | ±5 % | |
O0330.45 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 45m | 45,0 m | ±5 % | |
O0330.50 | Duplex Jumper LC-LC 62,5/125µ, OM1, LSZH, orange, 2.0mm, 50m | 50,0 m | ±5 % |
