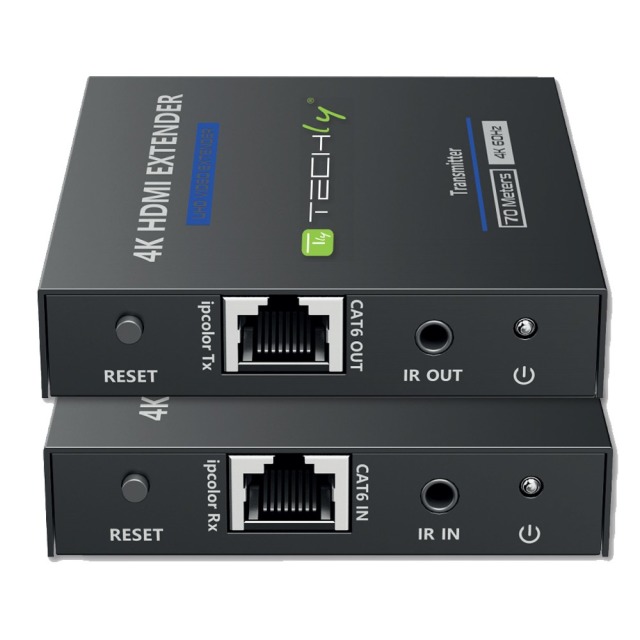

HDMI Extender über Cat.6/6A/7, max. 70m, 4K 60Hz
Produktinformationen für HDMI Extender über Cat.6/6A/7, max. 70m, 4K 60Hz

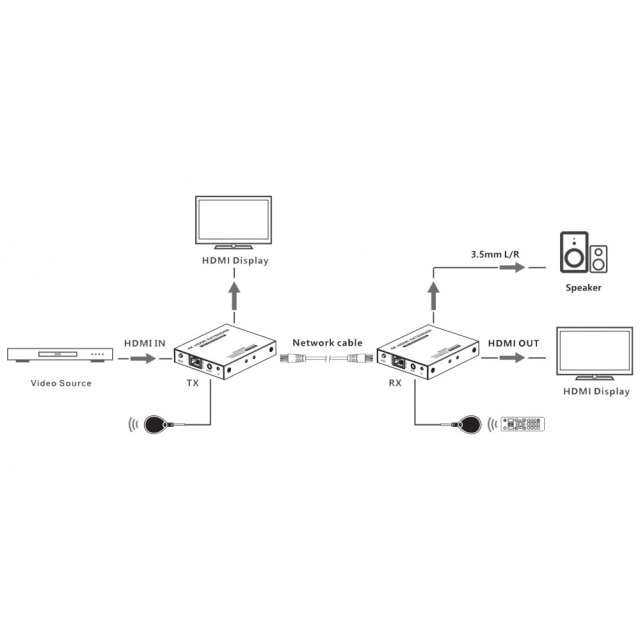

Das 4K @ 60Hz HDMI Signal kann mit einem Cat.6 / 6A / 7 Netzwerkkabel verlängert werden. Es ist mit einem HDMI-Anschluss an der lokalen Einheit ausgestattet, unterstützt IR-Passthrough, Audioausgabe über 3,5mm Anschluss.
Es ist eine zuverlässige und hochauflösende Videoübertragungslösung, ideal für Außenwerbung, Videoclips, Überwachungssysteme, Heimunterhaltung, Konferenzen usw.
Merkmale
Übertragung ohne Latenz
Verlängert das 4K @ 60Hz Signal bis zu 70 Meter über Cat. 6/6A/7 Netzwerkkabel
Der Receiver unterstützt Stereoausgabe über 3,5mm Anschluss
Unterstützt HDR10
Unterstützt EDID-Passthrough und Audio-Downscaling
Der Sender unterstützt die lokale HDMI-Ausgabe
Unterstützt IR-Passthrough
Blitzschutz, Überspannungsschutz und Antistatikschutz
Technische Spezifikationen
Eingänge: T 1xHDMI Typ A weiblich; R 1xRJ45-Buchse
Ausgänge: T 1xHDMI Typ A weiblich; 1xRJ45-Buchse; R 1xHDMI Typ A weiblich
Maximale Datenübertragung 18 Gbit/s
Maximale Übertragungsbandbreite 600MHz
Pass-Through-EDID
HDMI 2.0-kompatibel
HDCP 2.2-kompatibel
Maximale Videoauflösung 4K @ 60Hz
Maximale Übertragungsreichweite 70 Meter
Audioformate: LPCM / DTS-HD / DTS-Audio / Dolby Digital 5.1CH / Dolby Atmos
3,5mm IR-Schnittstelle
Empfangsbereich weniger als 5 m
Infrarotfrequenz: 20 KHz-60 KHz
Umwelteigenschaften
Betriebstemperatur: -20 / 60 ° C
Lagertemperatur: -30 / 70 ° C
Luftfeuchtigkeit 0 - 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Packungsinhalt

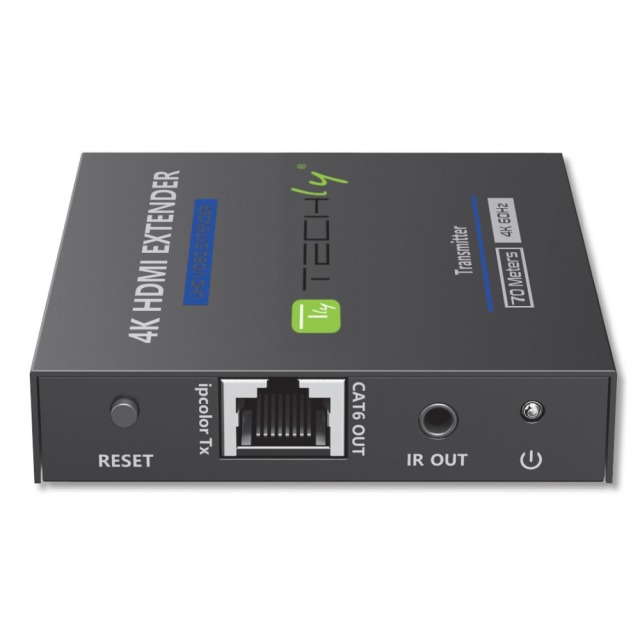

1x Sender

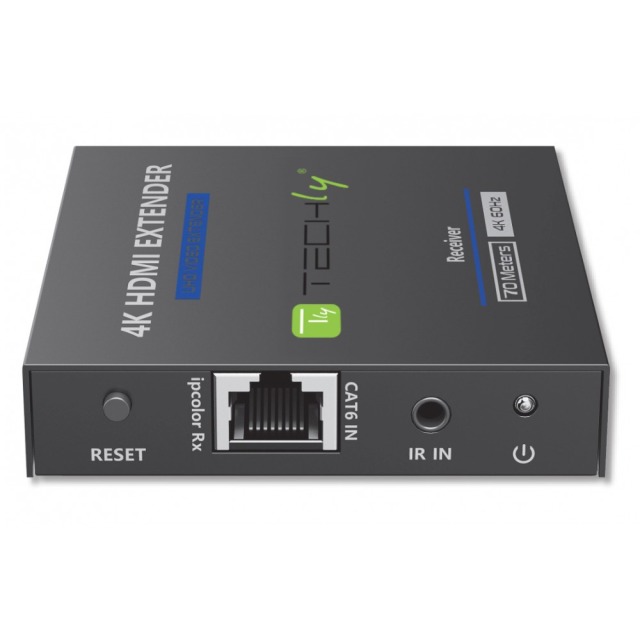

1x Empfänger
2x DC5V / 1A Netzteil
1x IR-Blaster-Verlängerungskabel
1x IR-Empfängererweiterung
4x Montagehalterung; 10 Schrauben
Benutzerhandbuch
| Geeignet für 482,6 mm (19 Zoll)-Montage: | Nein |
|---|---|
| Videonorm: | Farbe PAL |
Technische Eigenschaften
| Geeignet für 482,6 mm (19 Zoll)-Montage: | Nein |
|---|---|
| Videonorm: | Farbe PAL |
Produktinformationen für HDMI Extender über Cat.6/6A/7, max. 70m, 4K 60Hz
Das 4K @ 60Hz HDMI Signal kann mit einem Cat.6 / 6A / 7 Netzwerkkabel verlängert werden. Es ist mit einem HDMI-Anschluss an der lokalen Einheit ausgestattet, unterstützt IR-Passthrough, Audioausgabe über 3,5mm Anschluss.
Es ist eine zuverlässige und hochauflösende Videoübertragungslösung, ideal für Außenwerbung, Videoclips, Überwachungssysteme, Heimunterhaltung, Konferenzen usw.
Merkmale
Übertragung ohne Latenz
Verlängert das 4K @ 60Hz Signal bis zu 70 Meter über Cat. 6/6A/7 Netzwerkkabel
Der Receiver unterstützt Stereoausgabe über 3,5mm Anschluss
Unterstützt HDR10
Unterstützt EDID-Passthrough und Audio-Downscaling
Der Sender unterstützt die lokale HDMI-Ausgabe
Unterstützt IR-Passthrough
Blitzschutz, Überspannungsschutz und Antistatikschutz
Technische Spezifikationen
Eingänge: T 1xHDMI Typ A weiblich; R 1xRJ45-Buchse
Ausgänge: T 1xHDMI Typ A weiblich; 1xRJ45-Buchse; R 1xHDMI Typ A weiblich
Maximale Datenübertragung 18 Gbit/s
Maximale Übertragungsbandbreite 600MHz
Pass-Through-EDID
HDMI 2.0-kompatibel
HDCP 2.2-kompatibel
Maximale Videoauflösung 4K @ 60Hz
Maximale Übertragungsreichweite 70 Meter
Audioformate: LPCM / DTS-HD / DTS-Audio / Dolby Digital 5.1CH / Dolby Atmos
3,5mm IR-Schnittstelle
Empfangsbereich weniger als 5 m
Infrarotfrequenz: 20 KHz-60 KHz
Umwelteigenschaften
Betriebstemperatur: -20 / 60 ° C
Lagertemperatur: -30 / 70 ° C
Luftfeuchtigkeit 0 - 90 % relative Luftfeuchtigkeit (nicht kondensierend)
Packungsinhalt
1x Sender
1x Empfänger
2x DC5V / 1A Netzteil
1x IR-Blaster-Verlängerungskabel
1x IR-Empfängererweiterung
4x Montagehalterung; 10 Schrauben
Benutzerhandbuch
| Geeignet für 482,6 mm (19 Zoll)-Montage: | Nein |
|---|---|
| Videonorm: | Farbe PAL |
| Geeignet für 482,6 mm (19 Zoll)-Montage: | Nein |
|---|---|
| Videonorm: | Farbe PAL |
Sicherheitshinweise
Warnung: Gefahr durch elektrische Schläge und Kurzschlüsse! Achten Sie auf eine ordnungsgemäße Erdung, um elektrische Schläge zu vermeiden. Vermeiden Sie eine Überlastung, da diese zu Überhitzung und Kurzschlüssen führen kann. Überprüfen Sie, dass das Gehäuse unbeschädigt ist und keine freiliegenden Kontakte oder blanken Leitungen vorhanden sind. Stellen Sie sicher, dass alle elektrischen Anschlüsse korrekt ausgeführt sind und die Umgebungsbedingungen den technischen Vorgaben entsprechen. Halten Sie immer ausreichenden Abstand zu stromführenden Geräten und vermeiden Sie Fehlanwendungen. Wichtige Sicherheitsinformationen zur Vermeidung von Unfällen und Schäden bei der Installation: Gefährdung: Bei unsachgemäßer Nutzung des Doppelbodens kann dieser brechen. Maßnahme: Vermeiden Sie das Betreten des Doppelbodens, es sei denn, es sind die richtigen Lasten und Belastungsvorgaben berücksichtigt. Fehlerhafte Beladung Gefährdung: Eine falsche Beladung kann zu Instabilität und Schäden führen. Maßnahme: Achten Sie auf eine gleichmäßige und vorgeschriebene Beladung gemäß den Herstellerangaben. Gehäuse fällt herunter wegen Gewichtsüberschreitung Gefährdung: Eine Überschreitung der maximalen Gewichtsgrenze kann das Gehäuse destabilisieren. Maßnahme: Überprüfen Sie die maximal zulässige Belastung des Gehäuses und stellen Sie sicher, dass diese nicht überschritten wird. Herabfallende Komponenten bei unzureichender Befestigung Gefährdung: Unzureichend befestigte Komponenten können herunterfallen und Verletzungen verursachen. Maßnahme: Stellen Sie sicher, dass alle Teile ordnungsgemäß und sicher montiert sind. Herausbrechende Gehäuseteile durch falsche Belastung Gefährdung: Unzulässige Belastung führt zu Materialschäden und einem möglichen Herausbrechen von Gehäuseteilen. Maßnahme: Achten Sie auf die korrekte Verteilung der Last und die Verwendung der empfohlenen Traglast. Kippgefahr durch unebenen Boden Gefährdung: Ein unebener Boden kann das Kippen des Schranks oder Geräts verursachen. Maßnahme: Stellen Sie sicher, dass der Untergrund eben und stabil ist, um Kippgefahren zu vermeiden. Kippgefahr durch zu geringe Tragfähigkeit des Untergrunds Gefährdung: Eine zu geringe Tragfähigkeit des Untergrunds kann das Kippen des Schranks begünstigen. Maßnahme: Überprüfen Sie vor der Installation die Tragfähigkeit des Untergrunds und stellen Sie sicher, dass er das Gewicht sicher tragen kann. Schrank kann kippen bei schwerer Server-Einheit nach vorne ziehen Gefährdung: Das nach vorne Ziehen von schweren Server-Einheiten kann den Schrank kippen lassen. Maßnahme: Schränke und Server-Einheiten immer mit geeigneten Halterungen sichern und bei der Handhabung von schweren Geräten Unterstützung hinzuziehen. Kippgefahr bei schwerer Kühleinheit ohne Sicherungsmaßnahmen Gefährdung: Eine unsachgemäße Befestigung von Kühleinheiten an externen Halterungen kann das Kippen des Schranks oder Geräts zur Folge haben. Maßnahme: Sichern Sie Kühleinheiten durch geeignete Vorrichtungen, um ein Kippen zu vermeiden. Seitenwände fallen ab – Vorreiber nicht korrekt verwendet Gefährdung: Unsachgemäß eingesetzte Vorreiber können dazu führen, dass Seitenwände des Schranks abfallen. Maßnahme: Überprüfen Sie regelmäßig, dass alle Vorreiber korrekt und sicher montiert sind. Traglast nicht gegeben Gefährdung: Eine nicht ausreichende Traglast kann das System destabilisieren. Maßnahme: Überprüfen Sie vor der Installation die Traglastangaben und stellen Sie sicher, dass der Untergrund sowie die Regale ausreichend stabil sind. Unzureichende Befestigung bei Zubehörmontage Gefährdung: Lose montierte Zubehörteile können gefährlich herunterfallen. Maßnahme: Befestigen Sie alle Zubehörteile sorgfältig und überprüfen Sie diese regelmäßig auf Festigkeit. Unzureichende Wandstatik – Gehäuse fällt herunter Gefährdung: Unzureichende Wandstatik kann dazu führen, dass das Gehäuse herunterfällt. Maßnahme: Vergewissern Sie sich vor der Montage, dass die Wand ausreichend statisch belastbar ist und das Gehäuse sicher montiert werden kann. Verletzung durch herabfallende Anbauteile Gefährdung: Nicht ausreichend befestigte Anbauteile können herunterfallen und Verletzungen verursachen. Maßnahme: Achten Sie auf die korrekte Befestigung aller Anbauteile und überprüfen Sie diese regelmäßig.
