INFRALAN® Cat.7A 1250 AWG23

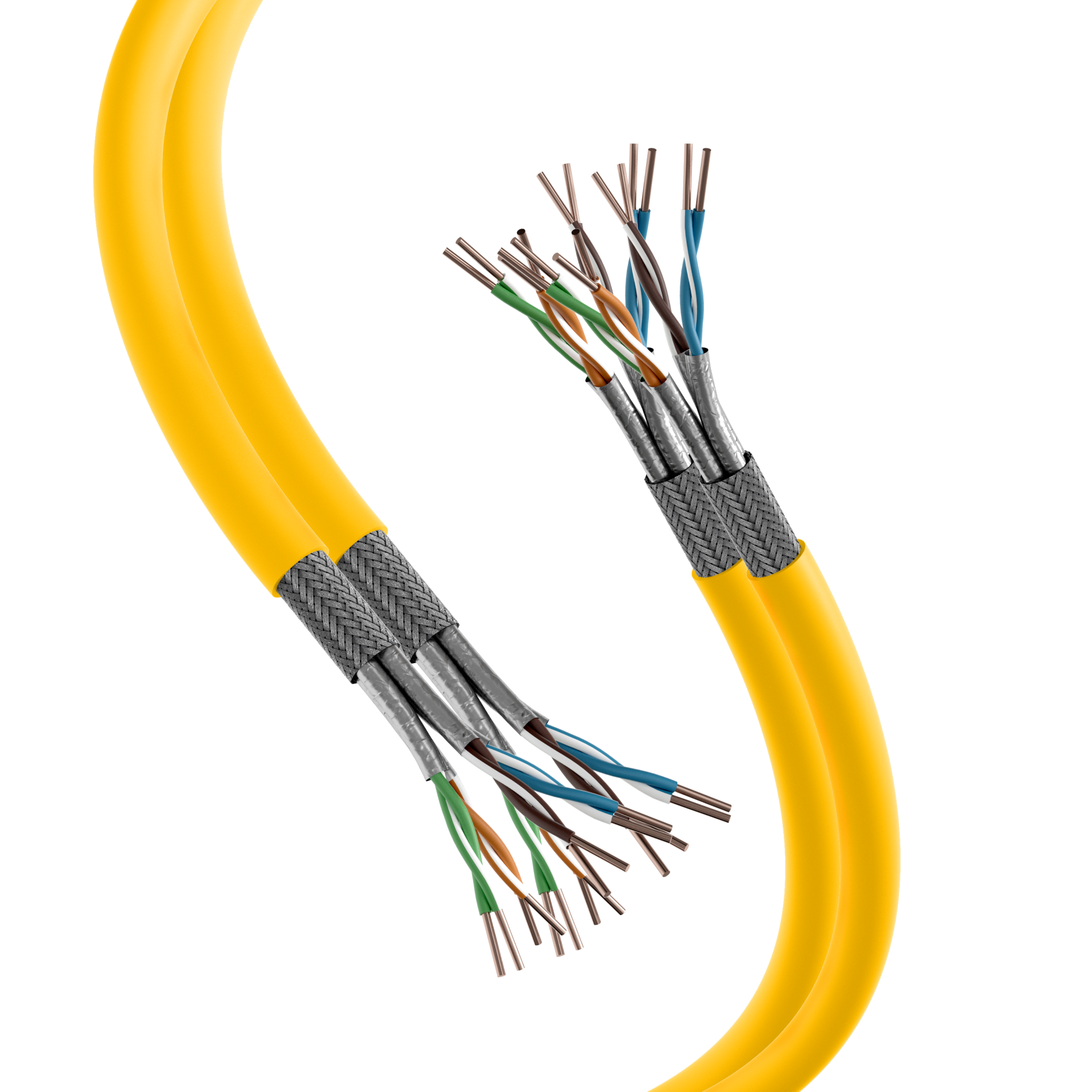

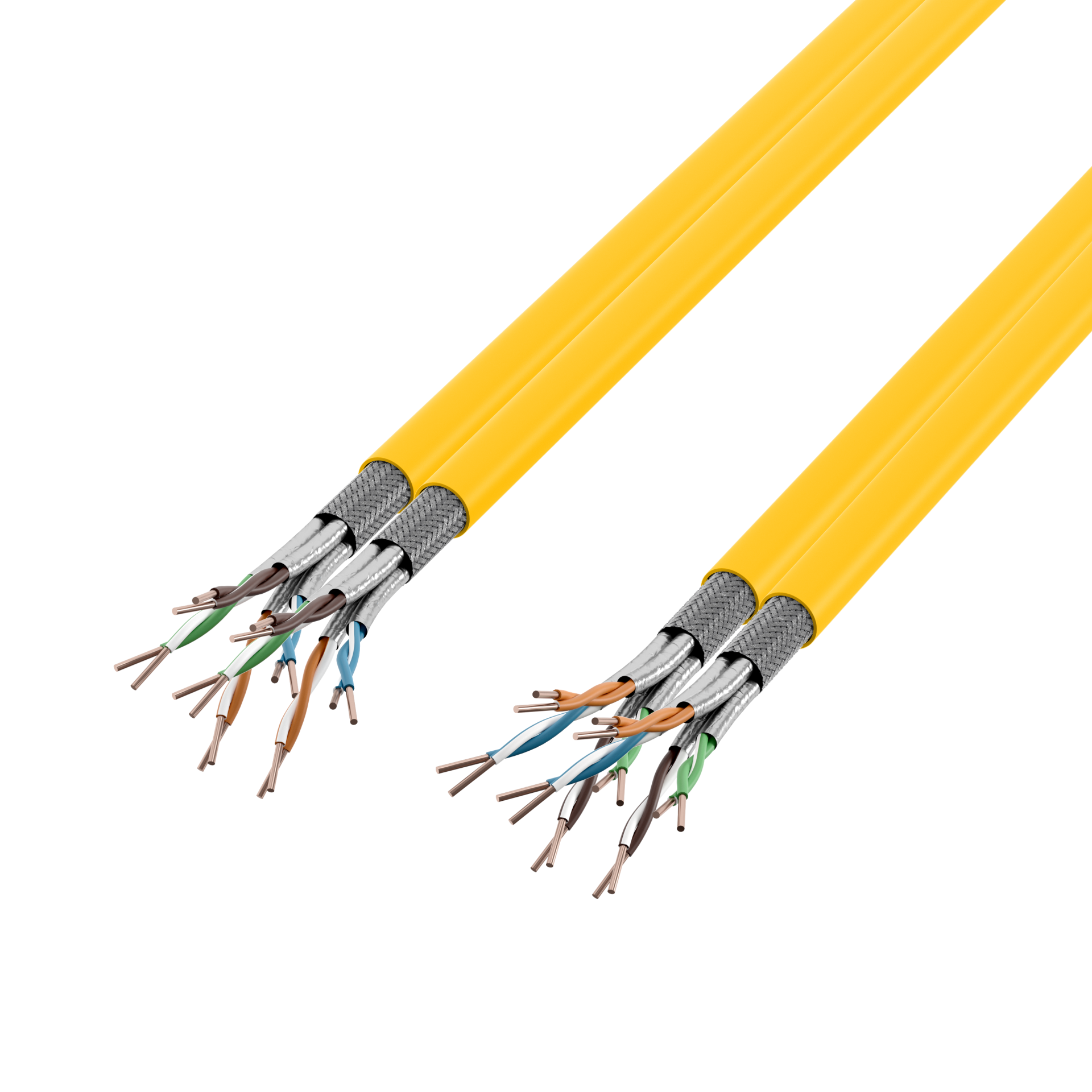

INFRALAN® Cat.7A 1250 AWG23,S/FTP 2x4P CPR Cca rapsgelb RAL 1021
Artikelnummer:
99985DX.1-CPR
EAN Nr.:
4049759261863
Produktinformationen für INFRALAN® Cat.7A 1250 AWG23,S/FTP 2x4P CPR Cca rapsgelb RAL 1021
Das INFRALAN® Datenkabel 99985.x-CPR ist für Übertragungen bis 1250 MHz konstruiert und übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 7A. Verkabelungsstrecken der Channel Klasse E, EA, F und FA nach ISO/IEC 11801 (AMD 2:2009) bzw. EN 50173-1 (2009) werden mit diesem Kabel aufgebaut. Mit diesem Kabel sind Übertragungen von 10 GBit nach IEEE 802.3 möglich.
Technische Eigenschaften
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 60 mm |
| Biegeradius (statisch): | ≥ 30 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Durchschlagsfestigkeit DC: | 1 kV/1 min |
| Euroklasse: | Cca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754-1/2 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 5000 MOhm/km |
| Kabel: |
EN 50288-4-1 1250 IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7A S/FTP 1250 AWG22 Cca |
| Kategorie: | 7A |
| Kopplungsdämpfung: | ≥ 80 dB |
| Kopplungsdämpfung Typ: | Typ 1b |
| Laufzeitunterschied: | 20 ns/100m |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Leiterdurchmesser: | 0,56 mm |
| Mantel-Material: | FRNC-B |
| Max. Frequenz: | 1250 MHz |
| NVP-Wert: | 78 % |
| PoE: |
nach IEEE802.3af PoE nach IEEE802.3at PoE+ nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 140 Ohm/km |
| Transferimpedanz bei 1MHz: | ≤ 10 mOhm/m |
| Transferimpedanz bei 10MHz: | ≤ 10 mOhm/m |
| Transferimpedanz bei 30MHz: | ≤ 20 mOhm/m |
| Transferimpedanz bei 100MHz: | ≤ 30 mOhm/m |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: |
EN 50173-1 ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 2 % |
| Zul. Kabelaußentemperatur, Lagerung: | 0 – 50 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Sicherheitshinweise
Benutzen Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind. Dieses Gerät darf nur in trockenen Umgebungen verwendet werden. Vermeiden Sie fehlerhafte elektrische Anschlüsse. Verwenden Sie das Gerät nur innerhalb des angegebenen Spannungsbereiches.
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Str. 1
33719 Bielefeld
