INFRALAN® Kabelverbinder

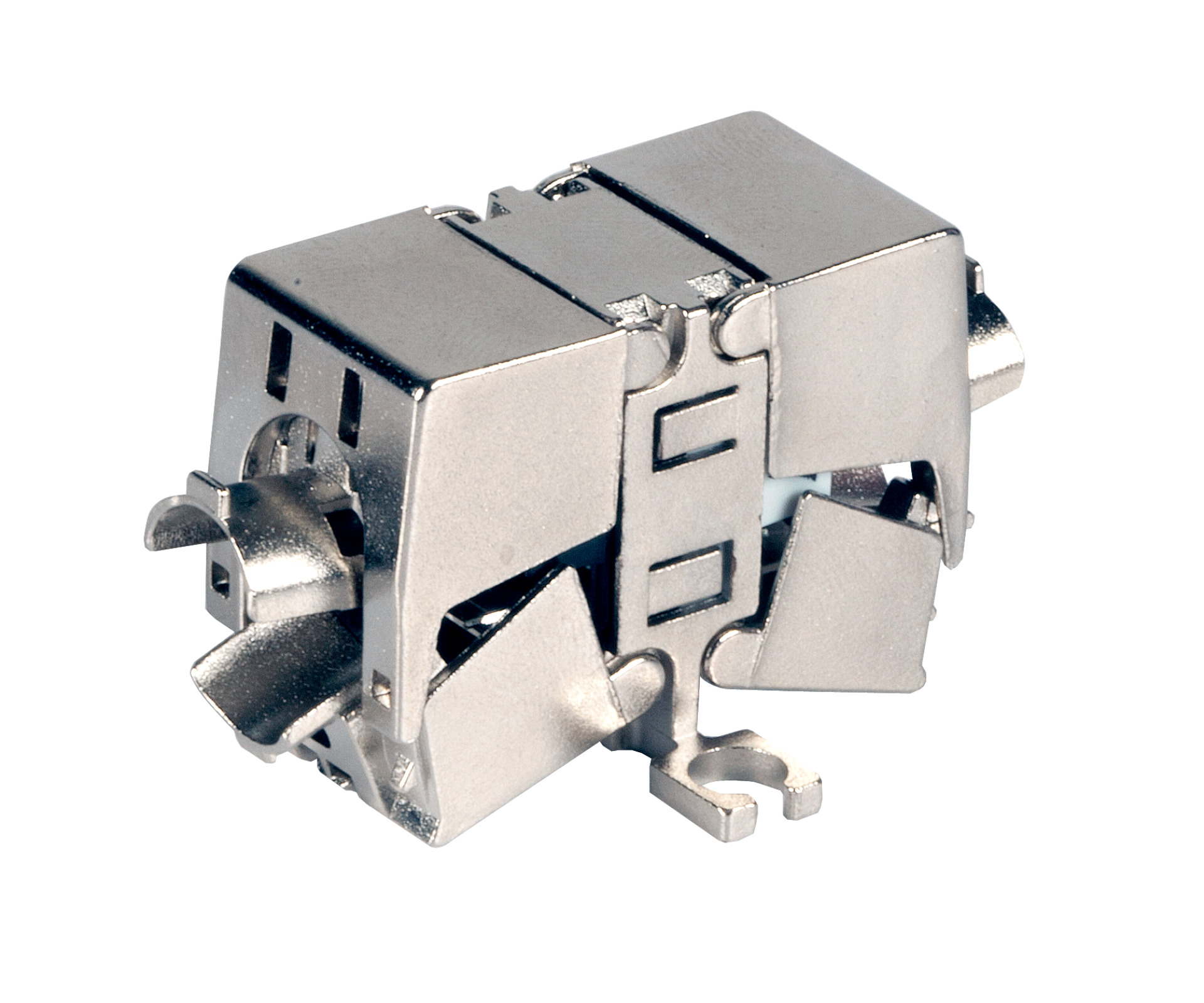

INFRALAN® Class EA Kabelverbinder, STP 10Gbit/s
Artikelnummer:
IVB-6A-V
EAN Nr.:
4049759189556
Produktinformationen für INFRALAN® Class EA Kabelverbinder, STP 10Gbit/s
Der INFRALAN® Class EA Kabelverbinder IVB-6A-V bietet 10 Gbit/s Performance bei geringstem Platzbedarf und einfachster Konfektionierung ohne Spezialwerkzeuge.
Universelle Montagemöglichkeiten durch Anreihen, Verschrauben sowie ein optionales 19“- / Wandmontagepanel für bis zu 24 Verbinder ermöglichen vielfältigste Einsatzmöglichkeiten:

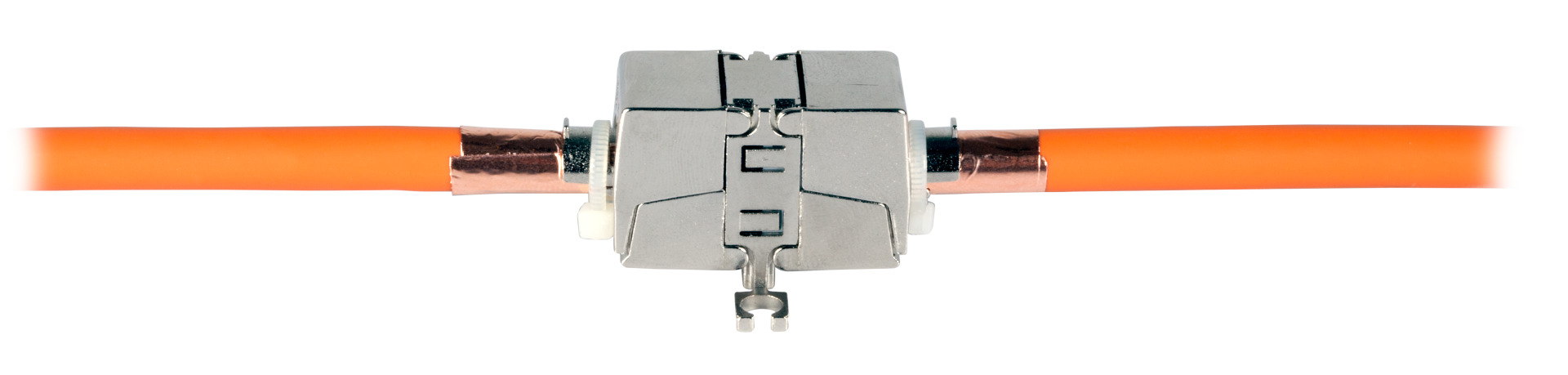

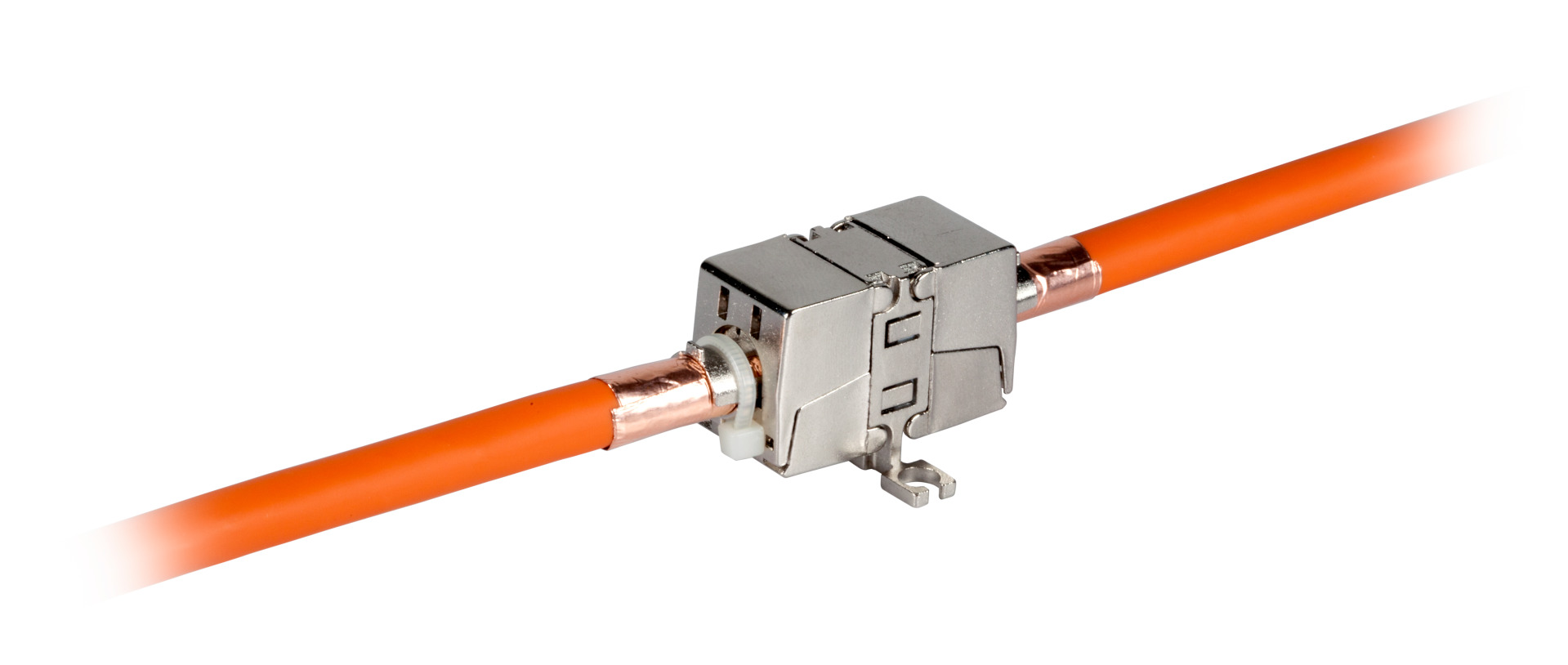

1. Verbindung von Verlegekabel untereinander, z.B. in Brüstungskanälen oder Kabelschächten
2. Verbindung von Verlegekabel und Patchkabel für End-to-End Links oder Consolidation Point Anwendungen
Ein vollgeschirmtes Gehäuse aus Zinkdruckguss, bewährte Schneidklemmtechnik aus der Keystone Modulserie und gefederte 360 Grad Schirmkontaktierungen sorgen für stabile EMV Sicherheit.
Eigenschaften:
Vollgeschirmtes Gehäuse aus Zinkdruckguß
Abmessungen (B x H x L) 18 x 26 x 39 mm
Link Performance 10 Gbit/s Class EA nach ISO 11801
2 x kompakter Kabelvorsortierer für AWG26/1..AWG22/1 sowie AWG26/7..AWG24/7
Paar-Management mittels Farbcode, aufgedruckt am Kabelvorsortierer
Sichere Unterscheidung der Kabelvorsortierer durch mechanische und farbliche Zuordnung (Kunststoff schwarz / weiß) am Verbinder sowie am Vorsortierer
PoE und PoE Plus gemäß IEEE802.3af/at
Unabhängige 360° Schirmkontaktierung und Zugentlastung des Kabels
Gleitend gelagerte Schirmkontaktierung
Verschraub- und anreihbar mittels seitlicher Ösen

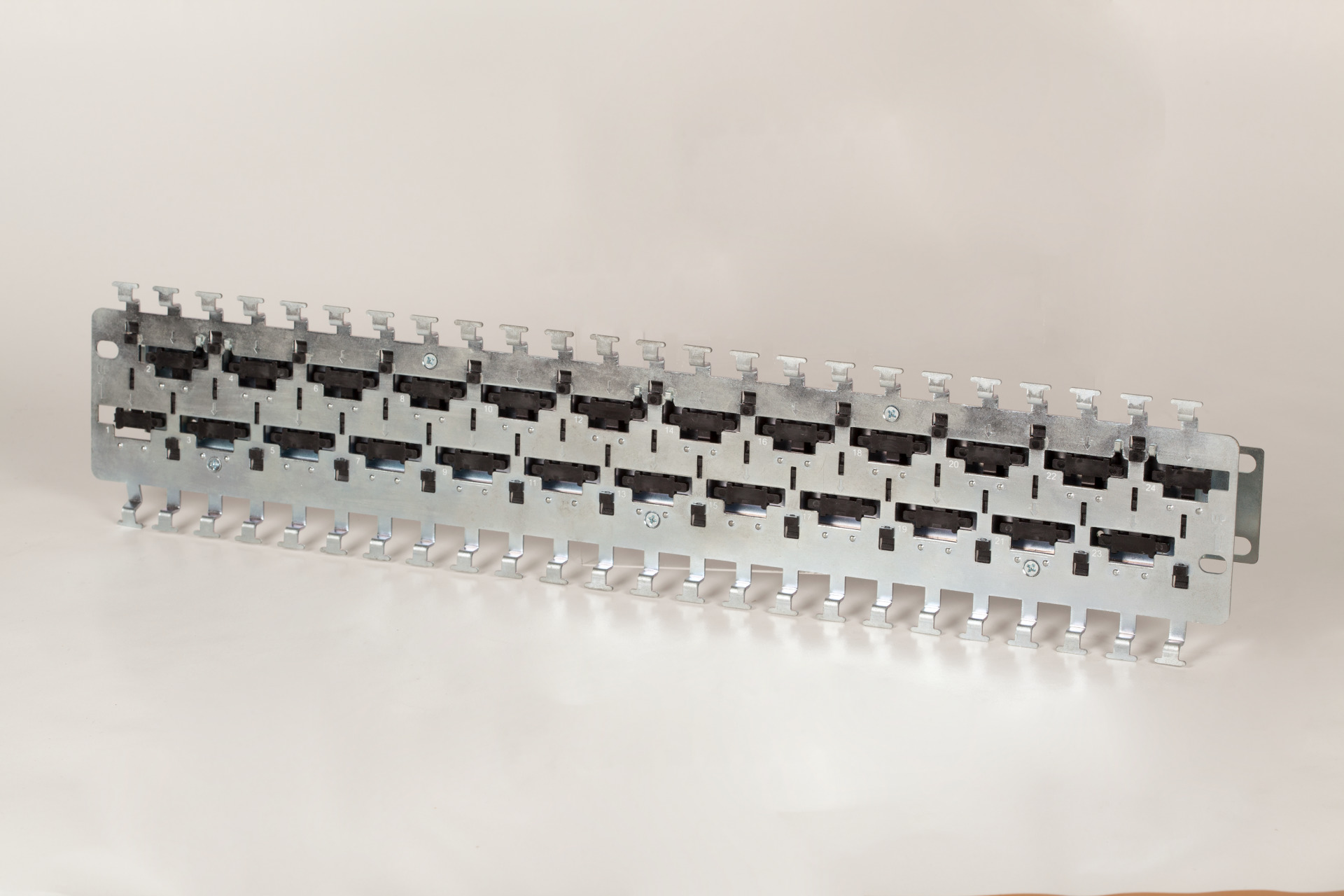

19” Panel zur Aufnahme von 24 Verbindern als Zubehör erhältlich

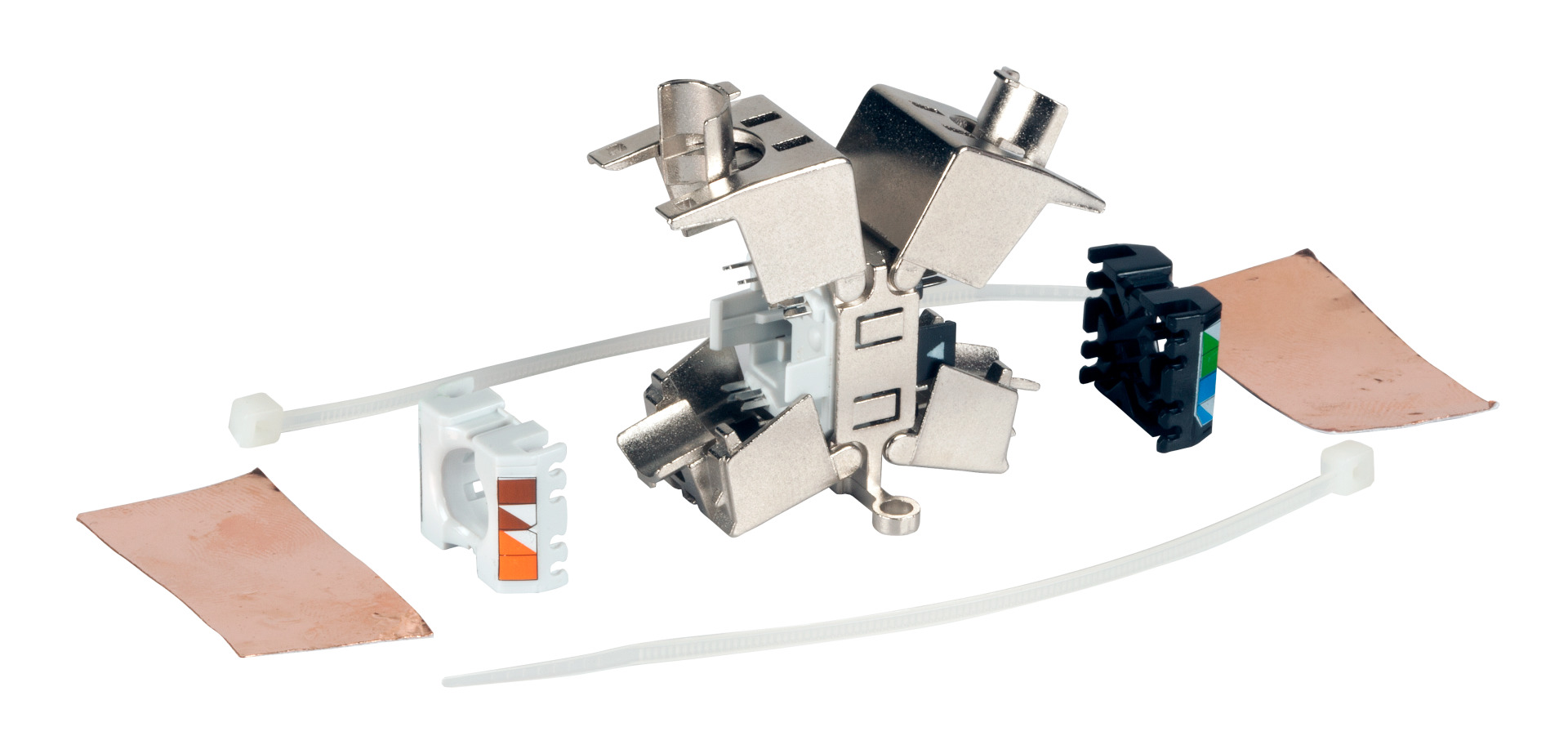

Lieferumfang:
1 x Verbinder, 2 x Kabelvorsortierer (schwarz + weiß), 2 x Kupferfolie, 2 x Kabelbinder
Universelle Montagemöglichkeiten durch Anreihen, Verschrauben sowie ein optionales 19“- / Wandmontagepanel für bis zu 24 Verbinder ermöglichen vielfältigste Einsatzmöglichkeiten:
1. Verbindung von Verlegekabel untereinander, z.B. in Brüstungskanälen oder Kabelschächten
2. Verbindung von Verlegekabel und Patchkabel für End-to-End Links oder Consolidation Point Anwendungen
Ein vollgeschirmtes Gehäuse aus Zinkdruckguss, bewährte Schneidklemmtechnik aus der Keystone Modulserie und gefederte 360 Grad Schirmkontaktierungen sorgen für stabile EMV Sicherheit.
Eigenschaften:
Vollgeschirmtes Gehäuse aus Zinkdruckguß
Abmessungen (B x H x L) 18 x 26 x 39 mm
Link Performance 10 Gbit/s Class EA nach ISO 11801
2 x kompakter Kabelvorsortierer für AWG26/1..AWG22/1 sowie AWG26/7..AWG24/7
Paar-Management mittels Farbcode, aufgedruckt am Kabelvorsortierer
Sichere Unterscheidung der Kabelvorsortierer durch mechanische und farbliche Zuordnung (Kunststoff schwarz / weiß) am Verbinder sowie am Vorsortierer
PoE und PoE Plus gemäß IEEE802.3af/at
Unabhängige 360° Schirmkontaktierung und Zugentlastung des Kabels
Gleitend gelagerte Schirmkontaktierung
Verschraub- und anreihbar mittels seitlicher Ösen
19” Panel zur Aufnahme von 24 Verbindern als Zubehör erhältlich
Lieferumfang:
1 x Verbinder, 2 x Kabelvorsortierer (schwarz + weiß), 2 x Kupferfolie, 2 x Kabelbinder
Technische Eigenschaften
| 4PPOE Zertifiziert: | Ja |
|---|---|
| 360° Schirmkontaktierung: | Ja |
| AWG-Bereich: | 26 – 22 |
| AWG-Bereich für Litzenleiter: | 26 – 24 |
| Anschlussart: | Schneidklemme IDC |
| Ausführung: | Buchse |
| Für UAE geeignet: | Nein |
| Geeignet für Flachkabel: | Nein |
| Geeignet für Litzenleiter: | Ja |
| Geeignet für Massivleiter: | Ja |
| Geeignet für Rundkabel: | Ja |
| Gehäuse Material: | Zinkdruckguss |
| Geschirmt: | Ja |
| Isolationswiderstand: | ≥ 500 MΩ |
| Kabeldurchmesser: | 8,5 mm |
| Kategorie: | 6A (TIA) |
| Konform zu UL94: | V-0 |
| Kontaktbeschichtung: | 50 µ" |
| Kontaktwiderstand: | ≤ 20 mΩ |
| Prüfspannung Dieelektrikum: | 1000 V AC 60Hz |
| Schirmung und Zugentlastung getrennt: | Nein |
| Spezialwerkzeug notwendig: | Ja |
| Staubschutzkappe: | Nein |
| Steckkraft: | ≤ 30 N |
| Steckverbindertyp: | Schneidklemme IDC |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | 1,5 A |
| Temperaturbereich: | -10 – 60 °C |
| Verriegelungsart: | Rastverriegelung |
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Str. 1
33719 Bielefeld
info@efb-elektronik.de
https://www.efb-elektronik.de
