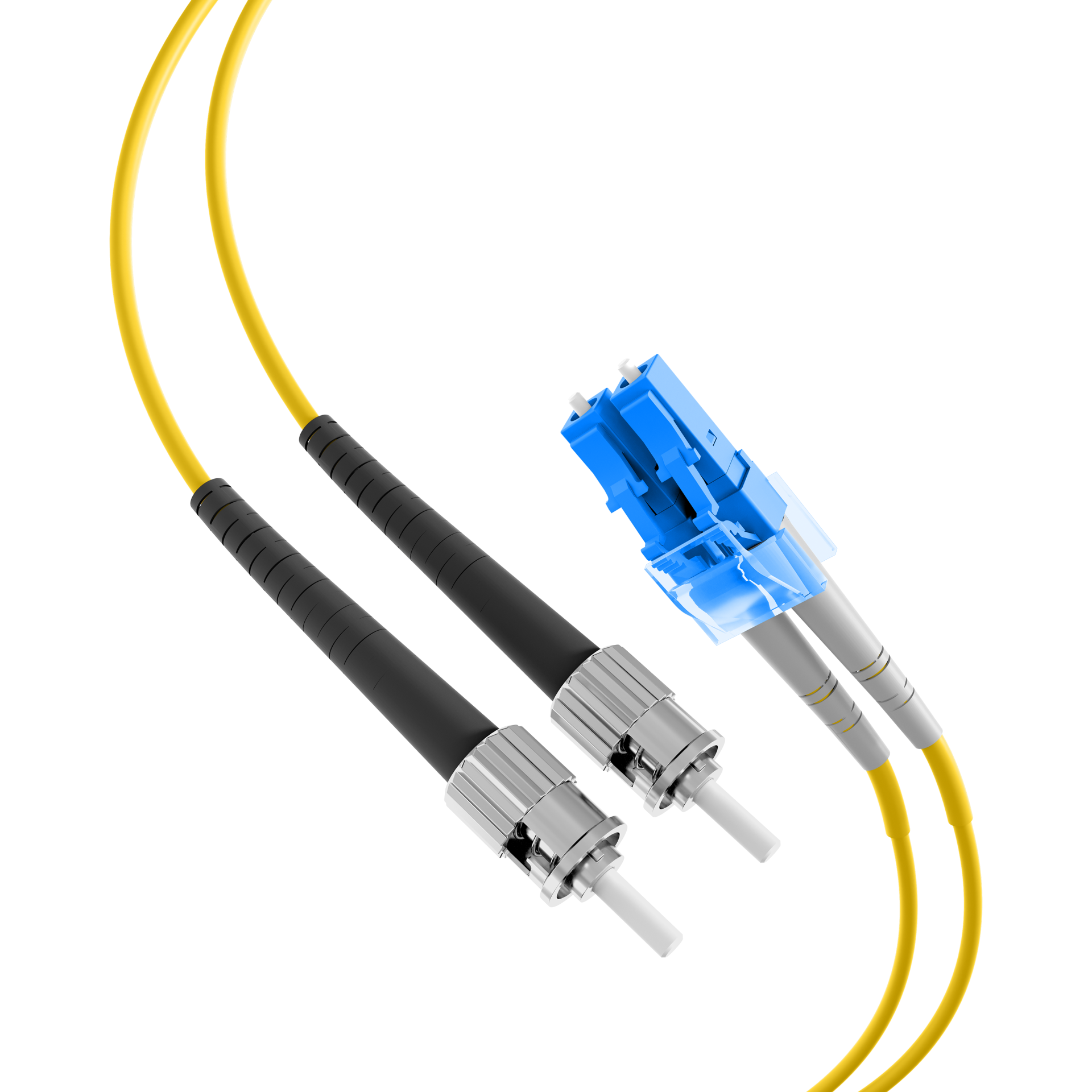

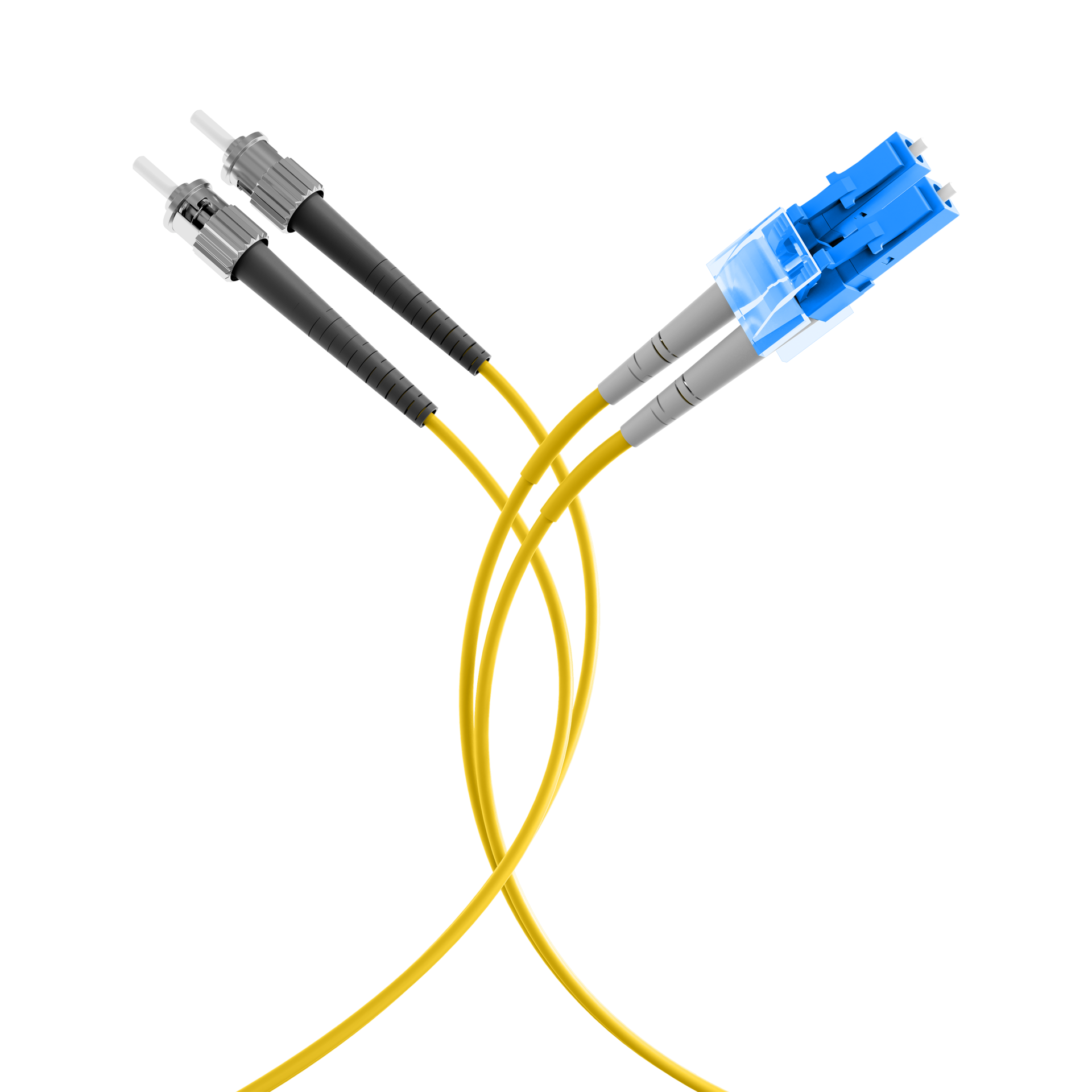

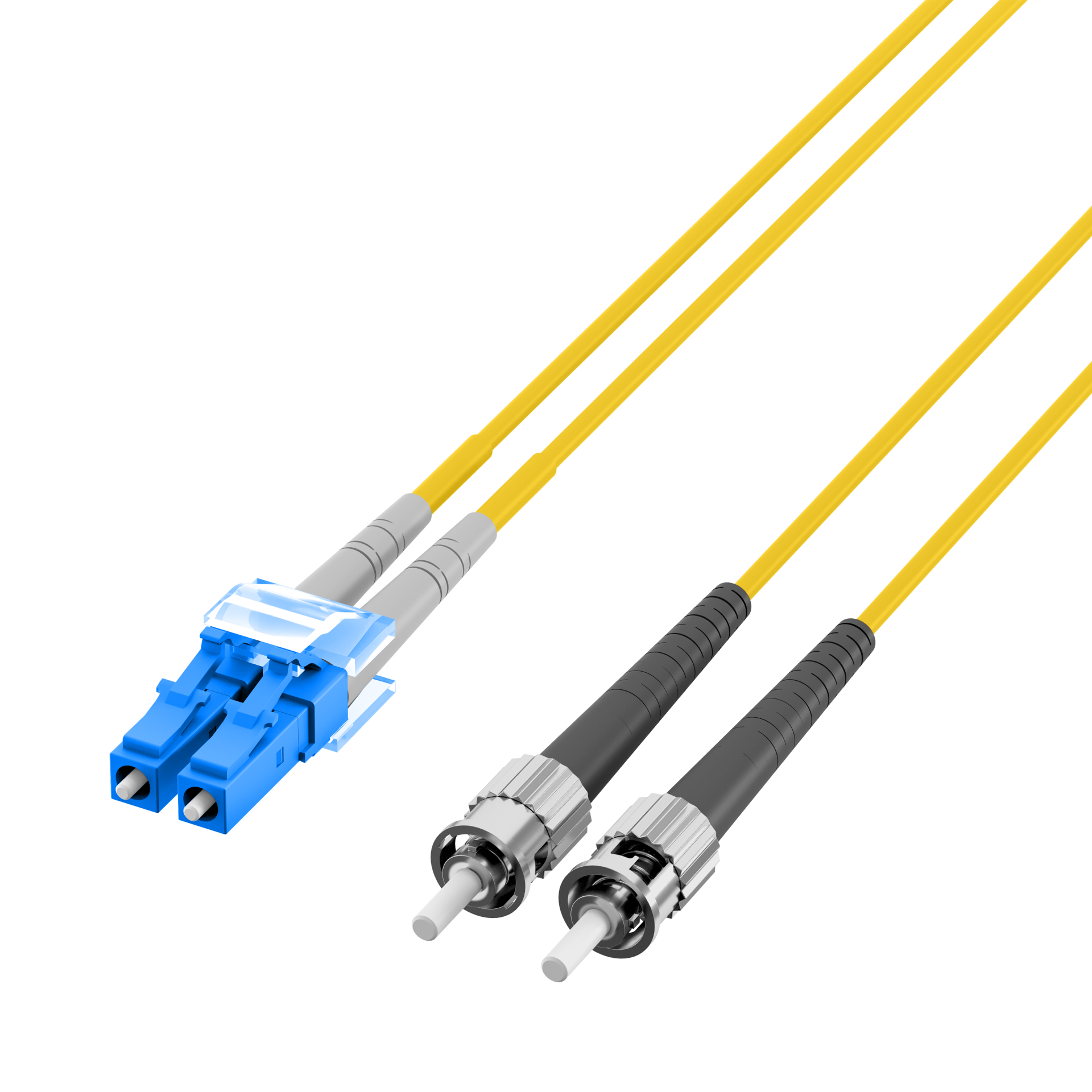

Mode Conditioning Kabel ST Duplex auf LC
Mode Conditioning Kabel ST Duplex auf LC,62,5/125µ + LC 9/125µ,3m
Artikelnummer:
O6370.3
EAN Nr.:
4049759057626
Produktinformationen für Mode Conditioning Kabel ST Duplex auf LC,62,5/125µ + LC 9/125µ,3m
Bei diesen speziell angefertigten Patchkabeln ist ein Stück Singlemode-Kabel mit einem definierten Kernversatz an ein Multimode-Patchkabel gespleißt. Dies bewirkt, dass der Laserspot nicht die DMD-anfällige Kernmitte, sondern in den DMD unempfindlichen Kern-Randbereich der Multimode-Faser eingespeist wird.
Mode-Conditioning Jumper werden an beiden Seiten der Übertragungsstrecke verwendet, wobei das Singlemode-Ende des ersten Jumpers in den Senderport (TX) am
Anfang und das Singlemode-Ende des zweiten Jumpers in den Senderport (TX) am Ende der Übertragungsstrecke gesteckt wird.
Einsatzgebiet ist die Optimierung von Multimode-Übertragungsstrecken und die Erweiterung der Längenrestriktion für Gigabit Ethernet 1000BaseLX (1300nm).
Im Übertragungsfenster „850nm“ ist eine Singlemodefaser nicht definiert, deshalb ist für das Ethernet-Protokoll 1000BaseSX ein Mode-Conditioning nicht möglich.
Ermöglicht volle Gigabit-Reichweite
IEEE802.3z Gigabit Ethernet
Verbessert das Differential Mode Delay (DMD)
Niedrige Einfügedämpfung
Eignet sich anstelle von Standard Duplex Jumpern als Patchkabel von Aktivkomponenten zum passiven Netzwerk
Mode-Conditioning Jumper werden an beiden Seiten der Übertragungsstrecke verwendet, wobei das Singlemode-Ende des ersten Jumpers in den Senderport (TX) am
Anfang und das Singlemode-Ende des zweiten Jumpers in den Senderport (TX) am Ende der Übertragungsstrecke gesteckt wird.
Einsatzgebiet ist die Optimierung von Multimode-Übertragungsstrecken und die Erweiterung der Längenrestriktion für Gigabit Ethernet 1000BaseLX (1300nm).
Im Übertragungsfenster „850nm“ ist eine Singlemodefaser nicht definiert, deshalb ist für das Ethernet-Protokoll 1000BaseSX ein Mode-Conditioning nicht möglich.
Ermöglicht volle Gigabit-Reichweite
IEEE802.3z Gigabit Ethernet
Verbessert das Differential Mode Delay (DMD)
Niedrige Einfügedämpfung
Eignet sich anstelle von Standard Duplex Jumpern als Patchkabel von Aktivkomponenten zum passiven Netzwerk
Technische Eigenschaften
| APC Ausführung: | Nein |
|---|---|
| Anzahl der Fasern: | 2 |
| Arbeitstemperatur: | -20 – 70 °C |
| Faserart: | Multimode 62,5/125 |
| Flammwidrig: | nach EN 50265-2-1 |
| Halogenfrei nach EN 50267-2-3: | Ja |
| Kabel Konform zu Standard: | IEC 60793-2 |
| Kabelaufbau: | Duplex |
| Kabeltyp: | I-V(ZN) H |
| Kategorie: | OM1 |
| Knickschutztülle: | aufgesteckt |
| Lagertemperatur: | -20 – 85 °C |
| Mantel-Farbe: | orange |
| Mantel-Material: | LSZH |
| Seite 1: | 2 x ST 62.5/125µ |
| Seite 2A: | 1 x LC 62.5/125µ |
| Seite 2B: | 1 x LC 9/125µ |
| Steckverbinderanschluss 1 Farbe: | beige |
| Steckverbindertyp Anschluss 1: | LC-Duplex |
| Steckverbindertyp Anschluss 2: | ST |
