Cat.5e Crossover Patchkabel F/UTP Draka UC300 + Hirose TM11, LSZH

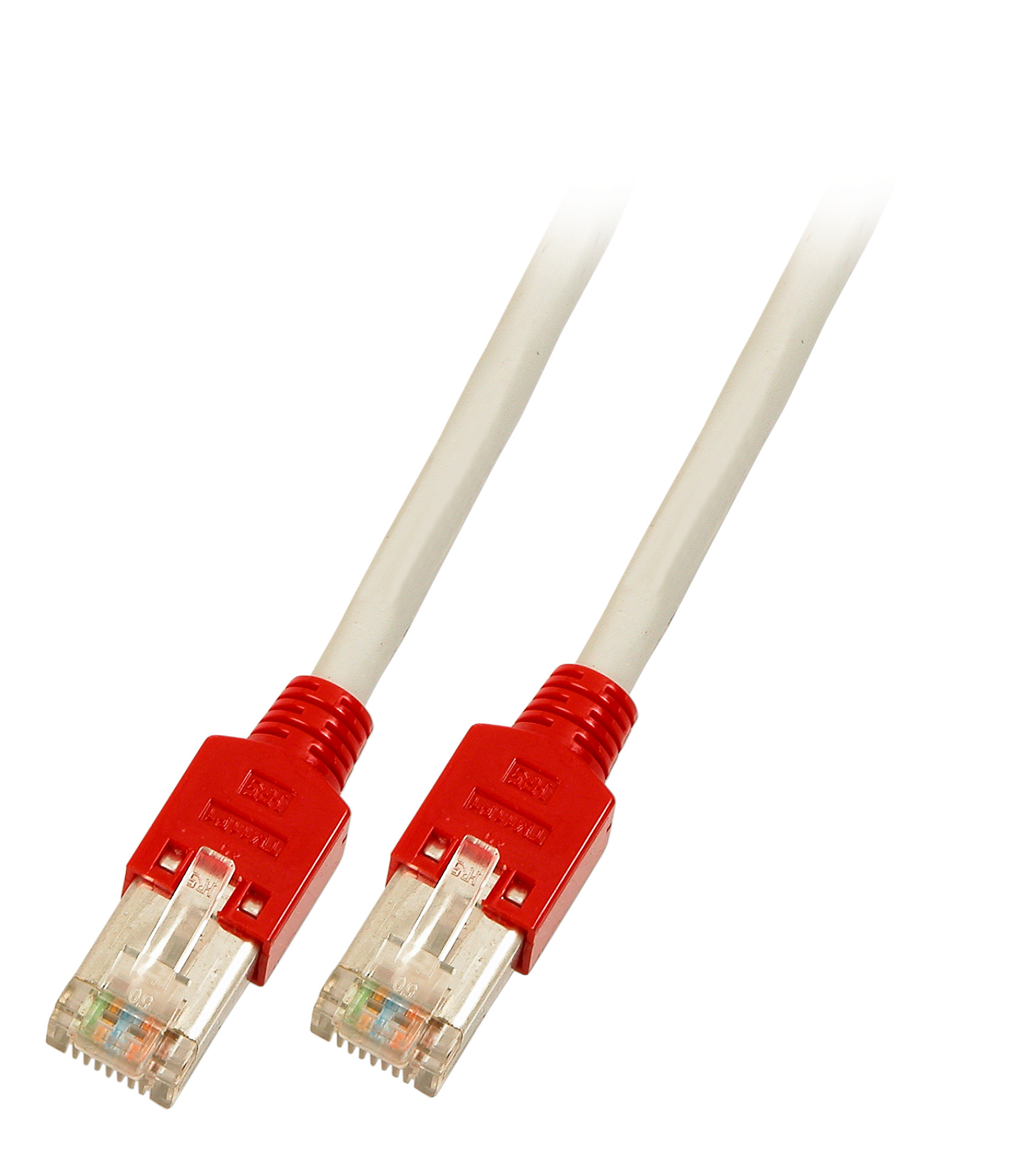

RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11rt crossed grau 0,5m
Artikelnummer:
K8449.0,50
EAN Nr.:
4049759015640
Produktinformationen für RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11rt crossed grau 0,5m
Dieses Cat.5e Crossoverkabel der Marke EFB-Elektronik unterstützt Datenübertragungen bis zu 2,5Gbit. F/UTP-Abschirmung schützt zuverlässig vor Störeinflüssen und sorgt für eine gute Signalqualität. Da es sich um ein Cat.5e Patchkabel handelt, unterstützt es einen Frequenzbereich von bis zu 100MHz.
• Netzwerkgeräte ohne Zusatzkomponenten direkt verbinden – ermöglicht die Punkt-zu-Punkt-Verbindung kompatibler Geräte (Crossover), z. B. für schnelle Inbetriebnahme, Servicefälle oder temporäre Strecken ohne Switch.
• Brandschutzanforderungen normkonform abdecken – flammwidriges Kabelverhalten nach IEC60332-1 reduziert die Brandausbreitung im Fehlerfall und unterstützt die Einhaltung gängiger Installationsvorgaben.
• Mehr Sicherheit im Brandfall nach IEC60754-2 – halogenfreie Materialien reduzieren korrosive Brandgase, wodurch Personen, Technik und Gebäudestrukturen besser geschützt werden.
Produktbeschreibung
Der Folienschirm dieses F/UTP Datenkabels minimiert externe Störeinflüsse, verbessert die Übertragungsstabilität und unterstützt eine konstante Netzwerkperformance. Der Temperaturbereich des Kabels liegt bei -20 – 60 °C. Die vielfältigen Einsatzmöglichkeiten werden durch den Biegeradius von >25 mm unterstützt. Das LAN-Kabel entspricht der Schutzart IP20. Der LSZH-Mantel ist halogenfrei und raucharm. Im Brandfall minimiert er die Rauchentwicklung und erhöht die Sicherheit in Innenräumen.
Technische Details
• Cat.5e
• Steckverbindung: RJ45 8(8) auf RJ45 8(8) mit TM11-Steckern
• Schirmung: F/UTP Kabel mit 4x2 x AWG26/7
• Kabelform: rund
• Pinbelegung: gekreuzt nach der typischen Crossover-Belegung (1-3, 2-6, 3-1, 4-7, 5-8, 6-2, 7-4, 8-5)
• Entspricht der PoE-Klasse: PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt
• Vergoldete Kontakte
• Mantel: Mantelmaterial aus LSZH
• Außendurchmesser: 5,4 mm
• Mit einer aufgesteckten Knickschutztülle
• Brandschutz: flammwidrig nach IEC60332-1, halogenfrei nach IEC60754-2
• Schutzart: IP20
• Mit einem punktuellen Schirmkontakt
• Steckzyklen: ≥750
• Marke: EFB-Elektronik
• Netzwerkgeräte ohne Zusatzkomponenten direkt verbinden – ermöglicht die Punkt-zu-Punkt-Verbindung kompatibler Geräte (Crossover), z. B. für schnelle Inbetriebnahme, Servicefälle oder temporäre Strecken ohne Switch.
• Brandschutzanforderungen normkonform abdecken – flammwidriges Kabelverhalten nach IEC60332-1 reduziert die Brandausbreitung im Fehlerfall und unterstützt die Einhaltung gängiger Installationsvorgaben.
• Mehr Sicherheit im Brandfall nach IEC60754-2 – halogenfreie Materialien reduzieren korrosive Brandgase, wodurch Personen, Technik und Gebäudestrukturen besser geschützt werden.
Produktbeschreibung
Der Folienschirm dieses F/UTP Datenkabels minimiert externe Störeinflüsse, verbessert die Übertragungsstabilität und unterstützt eine konstante Netzwerkperformance. Der Temperaturbereich des Kabels liegt bei -20 – 60 °C. Die vielfältigen Einsatzmöglichkeiten werden durch den Biegeradius von >25 mm unterstützt. Das LAN-Kabel entspricht der Schutzart IP20. Der LSZH-Mantel ist halogenfrei und raucharm. Im Brandfall minimiert er die Rauchentwicklung und erhöht die Sicherheit in Innenräumen.
Technische Details
• Cat.5e
• Steckverbindung: RJ45 8(8) auf RJ45 8(8) mit TM11-Steckern
• Schirmung: F/UTP Kabel mit 4x2 x AWG26/7
• Kabelform: rund
• Pinbelegung: gekreuzt nach der typischen Crossover-Belegung (1-3, 2-6, 3-1, 4-7, 5-8, 6-2, 7-4, 8-5)
• Entspricht der PoE-Klasse: PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt
• Vergoldete Kontakte
• Mantel: Mantelmaterial aus LSZH
• Außendurchmesser: 5,4 mm
• Mit einer aufgesteckten Knickschutztülle
• Brandschutz: flammwidrig nach IEC60332-1, halogenfrei nach IEC60754-2
• Schutzart: IP20
• Mit einem punktuellen Schirmkontakt
• Steckzyklen: ≥750
• Marke: EFB-Elektronik
| AWG-Querschnitt: | 26/7 |
|---|---|
| Ausführung: | geschirmt |
| Ausführung flammwidrig: | nach IEC60332-1 |
| Außendurchmesser des Kabels: | 5,4 mm |
| Bandbreite: | 100MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >25 mm |
| Chemisch beständig: | Nein |
| Einsatzort: | Industrial Ethernet, Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | rot |
| Geeignet für Schutzart (IP): | IP20 |
| Halogenfrei: | nach IEC60754-2 |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 |
| Kabelform: | rund |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | F/UTP |
| Kabeltyp nach Hersteller: | Draka UC300 S26 |
| Kategorie: | 5E |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | grau |
| Mantel-Material: | LSZH |
| Ozon beständig: | Nein |
| Pinbelegung: | gekreuzt |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Nein |
| Schirmkontaktierung: | Punktueller Schirmkontakt |
| Steckertyp: | TM11 |
| Steckverbinder: | IEC 60603-7-3 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 60 °C |
| UL approbiert: | Nein |
| UV beständig: | Nein |
| Verkabelungsstandard: | ANSI/TIA-568, EN50173, ISO/IEC 11801 |
| Ölbeständig: | Nein |
| Übertragung: | 2,5Gbit |
Technische Eigenschaften
| AWG-Querschnitt: | 26/7 |
|---|---|
| Ausführung: | geschirmt |
| Ausführung flammwidrig: | nach IEC60332-1 |
| Außendurchmesser des Kabels: | 5,4 mm |
| Bandbreite: | 100MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >25 mm |
| Chemisch beständig: | Nein |
| Einsatzort: | Industrial Ethernet, Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | rot |
| Geeignet für Schutzart (IP): | IP20 |
| Halogenfrei: | nach IEC60754-2 |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 |
| Kabelform: | rund |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | F/UTP |
| Kabeltyp nach Hersteller: | Draka UC300 S26 |
| Kategorie: | 5E |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | grau |
| Mantel-Material: | LSZH |
| Ozon beständig: | Nein |
| Pinbelegung: | gekreuzt |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Nein |
| Schirmkontaktierung: | Punktueller Schirmkontakt |
| Steckertyp: | TM11 |
| Steckverbinder: | IEC 60603-7-3 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 60 °C |
| UL approbiert: | Nein |
| UV beständig: | Nein |
| Verkabelungsstandard: | ANSI/TIA-568, EN50173, ISO/IEC 11801 |
| Ölbeständig: | Nein |
| Übertragung: | 2,5Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K8449.0,50 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11rt crossed grau 0,5m | 0,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8449.1 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11rt crossed grau 1m | 1.0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8449.2 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11rt crossed grau 2m | 2,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8449.3 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11rt crossed grau 3m | 3,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8449.5 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11rt crossed grau 5m | 5,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8449.10 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11rt crossed grau 10m | 10,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8449.15 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11rt crossed grau 15m | 15,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8449.20 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11rt crossed grau 20m | 20,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % |
