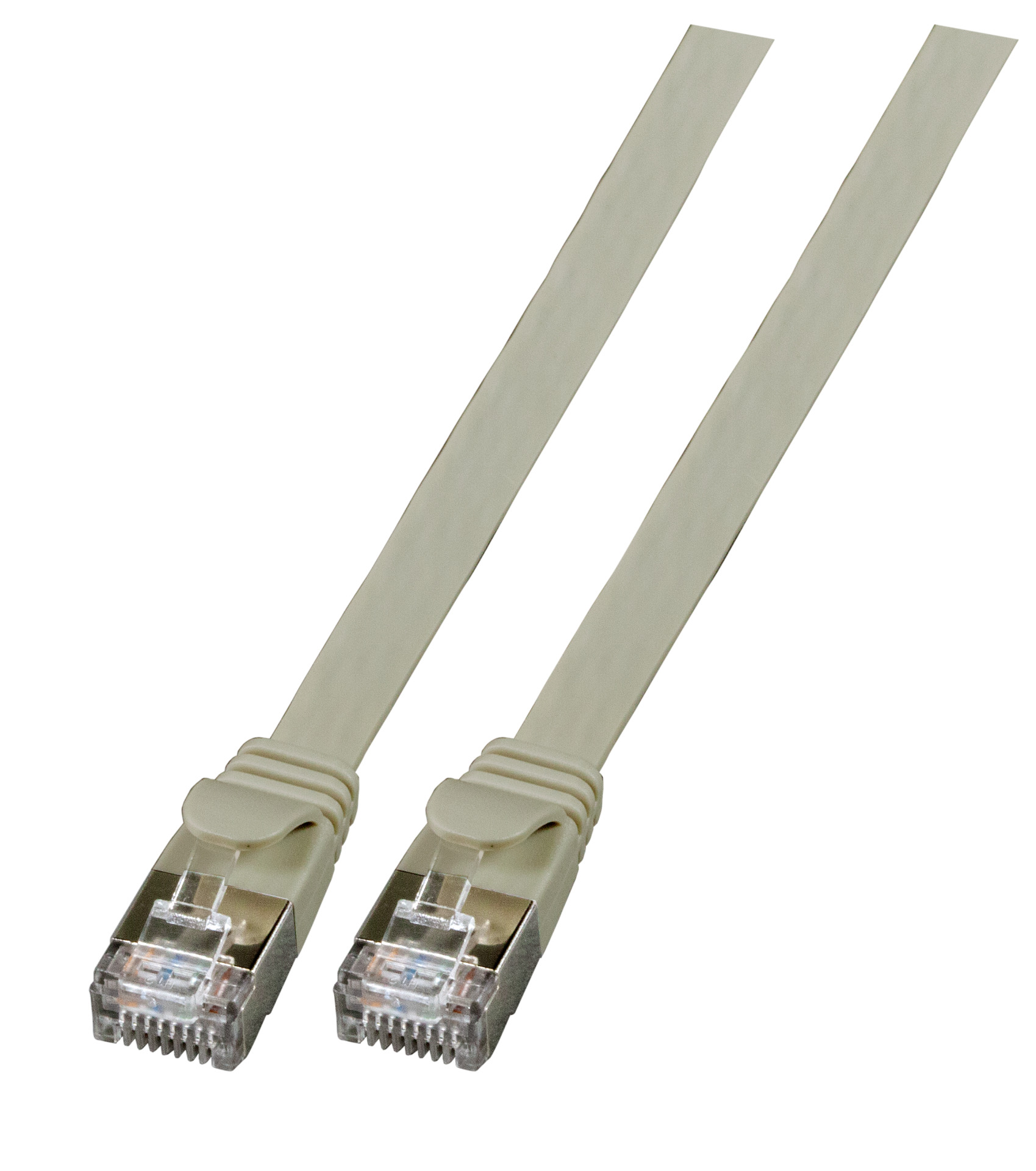

RJ45 Flachpatchkabel Cat.6A U/FTP PVC grau
RJ45 Flachpatchkabel Cat.6A U/FTP PVC grau 0,15m
Artikelnummer:
K5545GR.0,15
EAN Nr.:
4049759236366
Produktinformationen für RJ45 Flachpatchkabel Cat.6A U/FTP PVC grau 0,15m
RJ45 Flachpatchkabel Cat.6A U/FTP PVC
Das Cat.6A (TIA) Patchkabel hat vergoldete Kontakte und erfüllt die Anforderungen für 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• U/FTP Kabel mit AWG30/7
• Mantelmaterial aus Polyvinylchlorid (PVC)
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus Polyvinylchlorid (PVC) Material. Zusätzlich bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE+ nach IEEE802.3at und PoE nach IEEE802.3af.
Die Belegung der besonders kurzen RJ45-Stecker erfolgt nach TIA/EIA 568B und ist 1:1. Geeignet für den Temperaturbereich -20 – 55 °C.
Das Datenkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von 500 MHz wird dadurch ermöglicht.
Das Cat.6A (TIA) Patchkabel hat vergoldete Kontakte und erfüllt die Anforderungen für 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• U/FTP Kabel mit AWG30/7
• Mantelmaterial aus Polyvinylchlorid (PVC)
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus Polyvinylchlorid (PVC) Material. Zusätzlich bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE+ nach IEEE802.3at und PoE nach IEEE802.3af.
Die Belegung der besonders kurzen RJ45-Stecker erfolgt nach TIA/EIA 568B und ist 1:1. Geeignet für den Temperaturbereich -20 – 55 °C.
Das Datenkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von 500 MHz wird dadurch ermöglicht.
Technische Eigenschaften
| (Halogenfrei): | Nein |
|---|---|
| AWG-Querschnitt: | 30/7 |
| Ausführung: | Geschirmt |
| Ausführung flammwidrig: | Nein |
| Außendurchmesser des Kabels: | 7,0*2,2 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >20 mm |
| Chemisch beständig: | Nein |
| Einsatzort: | Industrial Ethernet |
| Einsatzort: | Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | grau |
| Flammwidrig: | nach IEC60332-1 |
| Geeignet für Schutzart (IP): | IP20 |
| Halogen frei: | Nein |
| Impedanz: | 100 ±15 Ω |
| Isolationswiderstand: | 100 MΩ |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | U/FTP |
| Kategorie: | 6A (TIA) |
| Knickschutztülle: | angespritzt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 376 Ω/km |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | grau |
| Mantel-Material: | Polyvinylchlorid (PVC) |
| NVP-Wert: | 76 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Schirmkontaktierung: | Punktueller Schirmkontakt |
| Schleifenwiderstand: | 752 Ω/km |
| Silikonfrei: | Ja |
| Steckertyp: | RJ45 kurze Ausführung |
| Steckverbinder: | IEC 60603-7-51 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | >750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 55 °C |
| Verkabelungsstandard: | EN50173 |
| Verkabelungsstandard: | ISO/IEC 11801 |
| Verkabelungsstandard: | ANSI/TIA-568 |
| Widerstandsunsymmetrie: | < 4 % |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Ölbeständig nach EN 60811-404: | Nein |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K5545GR.0,15 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC grau 0,15m | 0.15 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K5545GR.0,25 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC grau 0,25m | 0.25 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K5545GR.0,5 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC grau 0,5m | 0.5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K5545GR.1 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC grau 1m | 1,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K5545GR.1,5 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC grau 1,5m | 1,5 m | PoE nach IEEE802.3af | ±5 % | |
| K5545GR.2 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC grau 2m | 2,0 m | PoE nach IEEE802.3af | ±5 % | |
| K5545GR.3 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC grau 3m | 3,0 m | PoE nach IEEE802.3af | ±5 % | |
| K5545GR.5 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC grau 5m | 5.0 m | PoE nach IEEE802.3af | ±5 % |
