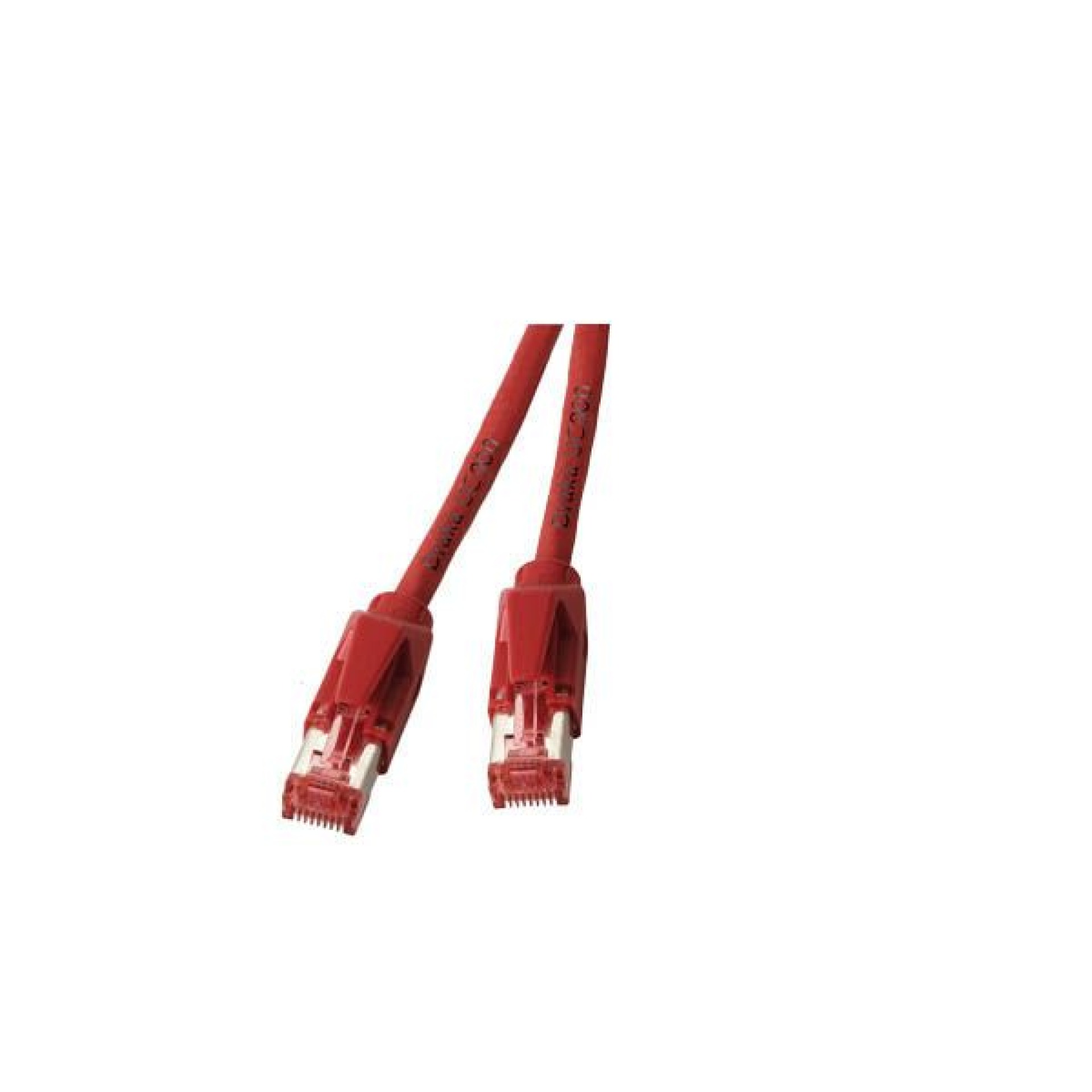

RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 0,25m
Artikelnummer:
K8052.0,25
EAN Nr.:
4049759175863
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 0,25m
RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21
Das Cat.6A (TIA) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG27/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Darüber hinaus bietet das Kabel die Option zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der roten TM21-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Der Frequenzbereich ist 500 MHz.
Das Cat.6A (TIA) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG27/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Darüber hinaus bietet das Kabel die Option zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der roten TM21-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Der Frequenzbereich ist 500 MHz.
Technische Eigenschaften
| Ausführung: | Geschirmt |
|---|---|
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Kategorie: | 6A (TIA) |
| Mantel-Farbe: | rot |
| Euroklasse: | Eca |
| (Halogenfrei): | Ja |
| AWG-Querschnitt: | 27/7 |
| Ausführung flammwidrig: | Ja |
| Außendurchmesser des Kabels: | 5,9 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >25 mm |
| Chemisch beständig: | Nein |
| Einsatzgebiet: |
Industrial Ethernet Rechenzentrum Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | rot |
| Flammwidrig: | nach IEC60332-1 |
| Geeignet für Schutzart (IP): | IP20 |
| Gesamtabschirmung: | ca. 45 % |
| Halogen frei: | nach IEC60754-2 |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 ±25 Ω |
| Isolationswiderstand: | > 2000 MΩ |
| Kabelaufdruck: | www.efb-elektronik.de |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 170 Ω/km |
| Längenaufdruck: | Nein |
| Mantelmaterial: | LSZH |
| NVP-Wert: | 79 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Rohkabel: | Cat.7 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | < 340 Ω/km |
| Steckertyp: | TM21 rot |
| Steckverbinder: | IEC 60603-7-51 |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| Verkabelungsstandard: |
ANSI/TIA-568 EN50173 ISO/IEC 11801 |
| Widerstandsunsymmetrie: | < 3 % |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Ölbeständig nach EN 60811-404: | Nein |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K8052.0,25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 0,25m | 0,25 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8052.0,50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 0,5m | 0,5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8052.1 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 1m | 1,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8052.1,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 1,5m | 1,5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8052.2 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 2m | 2,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8052.3 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 3m | 3,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8052.5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 5m | 5,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8052.7,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 7,5m | 7,5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8052.10 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 10m | 10,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8052.15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 15m | 15,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8052.20 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 20m | 20,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
| K8052.25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 25m | 25,0 m | PoE nach IEEE802.3af | ±5 % | |
| K8052.30 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 30m | 30,0 m | PoE nach IEEE802.3af | ±5 % | |
| K8052.40 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 40m | 40,0 m | Nein | ±5 % | |
| K8052.50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Draka UC900 TM21 rot 50m | 50,0 m | Nein | ±5 % |
