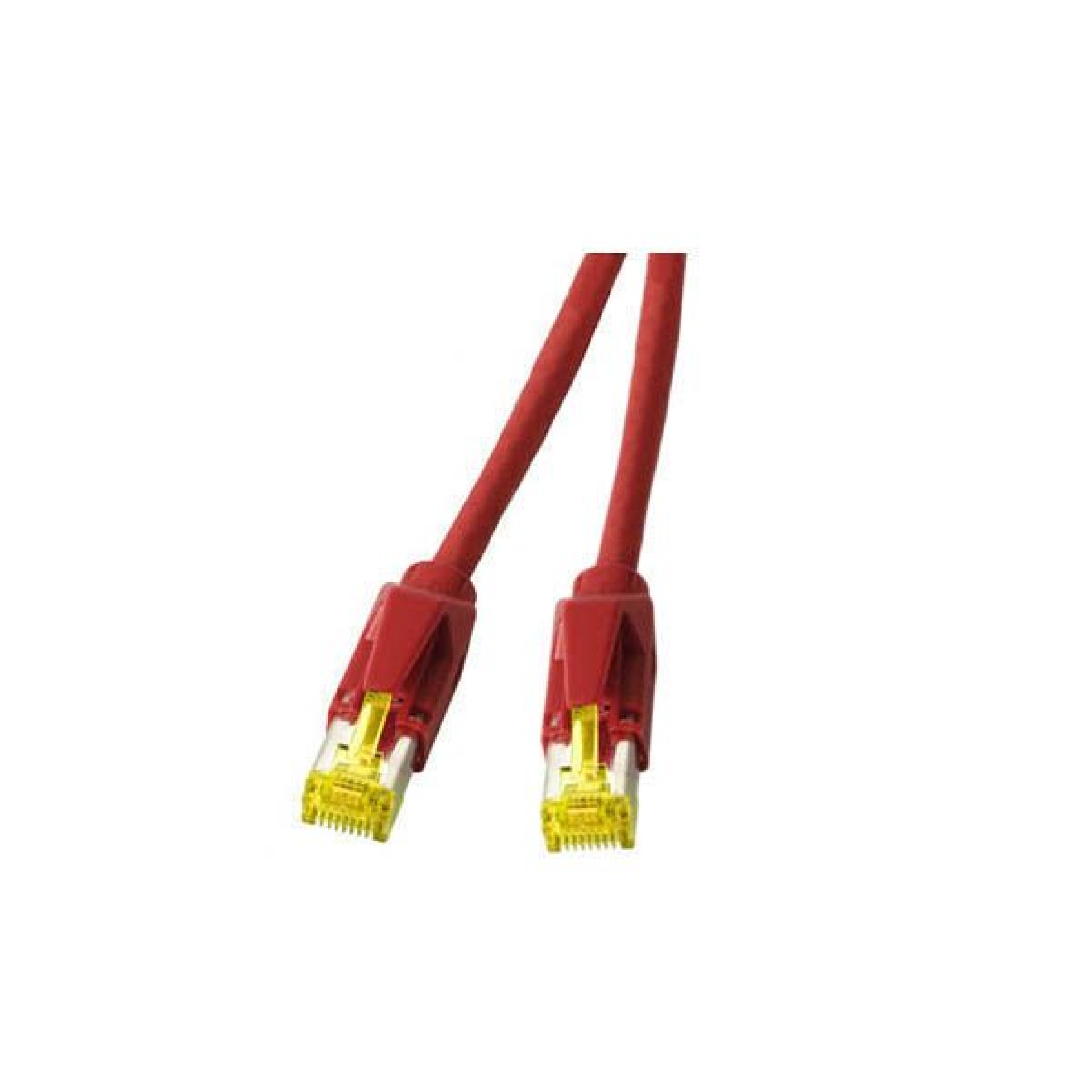

RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot





RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot 0,5m
Artikelnummer:
K8580RT.0,50
EAN Nr.:
4049759017897
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot 0,5m
RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31
Das Cat.6A (TIA) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und besitzt vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die Option zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben TM31-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das Datenkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Anwendungen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von bis zu 500 MHz wird dadurch ermöglicht.
Das Cat.6A (TIA) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und besitzt vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die Option zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben TM31-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das Datenkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Anwendungen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von bis zu 500 MHz wird dadurch ermöglicht.
Technische Eigenschaften
Ausführung: | Geschirmt |
---|---|
Steckverbindertyp Anschluss 1: | RJ45 8(8) |
Steckverbindertyp Anschluss 2: | RJ45 8(8) |
Kategorie: | 6A (TIA) |
Mantel-Farbe: | rot |
(Halogenfrei): | Ja |
AWG-Querschnitt: | 26/7 |
Ausführung flammwidrig: | Ja |
Außendurchmesser des Kabels: | 5,8 mm |
Bandbreite: | 500MHz |
Belegung: | nach TIA/EIA 568B |
Betriebs-/Bemessungsspannung: | max. 50 V DC |
Biegeradius: | >20 mm |
Chemisch beständig: | Nein |
Einsatzgebiet: |
Industrial Ethernet Rechenzentrum Strukturierte Gebäudeverkabelung |
Farbe der Knickschutztülle: | rot |
Flammwidrig: | nach IEC60332-1 |
Geeignet für Schutzart (IP): | IP20 |
Halogen frei: | nach IEC60754-2 |
Impedanz: | 100 ±5 Ω |
Kabelkonstruktion: | 4x2 |
Kabeltyp: | S/FTP |
Kabeltyp nach Hersteller: | Dätwyler CU 7702 flex |
Knickschutztülle: | aufgesteckt |
Kontakte: | Vergoldet |
Leitermaterial: | Kupfer |
Leiterwiderstand DC: | 135 Ω/km |
Längenaufdruck: | Nein |
Mantelmaterial: | LSZH |
NVP-Wert: | 78 % |
Ozon beständig: | Nein |
Pinbelegung: | 1:1 |
Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
Rasthebelschutz: | Ja |
Raucharm: | nach IEC61034 |
Rohkabel: | Cat.7 |
Schirmkontaktierung: | 360° Schirmbefestigung |
Schleifenwiderstand: | 270 Ω/km |
Steckertyp: | TM31 gelb |
Steckverbinder: | IEC 60603-7-51 |
Steckzyklen: | ≥750 |
Strombelastbarkeit: | max. 1 A |
Temperaturbereich (Betrieb): | -20 – 60 °C |
Temperaturbereich (Installation): | 0 – 50 °C |
Verkabelungsstandard: |
ANSI/TIA-568 EN50173 ISO/IEC 11801 |
Ölbeständig: | Nein |
Ölbeständig nach EN 60811-2-1: | Nein |
Ölbeständig nach EN 60811-404: | Nein |
Übertragung: | 10Gbit |
Varianten
Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
---|---|---|---|---|---|
K8580RT.0,50 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot 0,5m | 0,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
K8580RT.1 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot 1m | 1,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
K8580RT.1,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot 1,5m | 1,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
K8580RT.2 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot 2m | 2,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
K8580RT.3 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot 3m | 3,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
K8580RT.5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot 5m | 5,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
K8580RT.7,5 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot 7,5m | 7,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
K8580RT.10 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot 10m | 10,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
K8580RT.15 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot 15m | 15,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
K8580RT.20 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot 20m | 20,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
K8580RT.25 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot 25m | 25,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at | ±5 % | |
K8580RT.30 | RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM31 rot 30m | 30,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at | ±5 % |
