19" Netzwerkschrank PRO, 600x800 mm, RAL7035/RAL9005

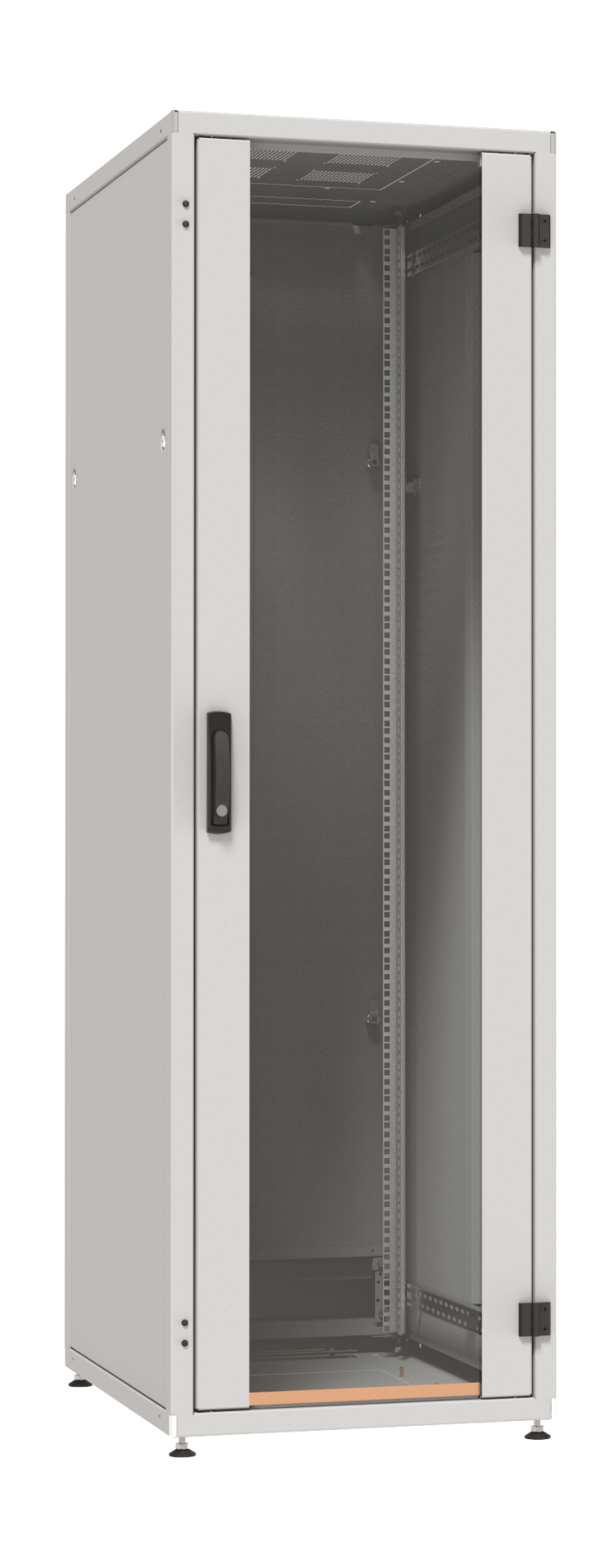

19" Netzwerkschrank PRO 42HE, 600x800 mm, RAL9005
Artikelnummer:
PRO-4268TS.G1SV
EAN Nr.:
4049759330088
Produktinformationen für 19" Netzwerkschrank PRO 42HE, 600x800 mm, RAL9005
19" Netzwerkschrank entsprechend DIN41494
Stahlblechgehäuse mit verschraubtem Rahmengestell, komplett vormontiert, eigenbelüftet, zerlegbar
Innenseitig vorne und hinten 4 x 19" Streben (2 vorn, 2 hinten), verzinkt, stufenlos tiefenverstellbar
Gegenläufige Nummerierung der Höheneinheiten an den 19" Profilen

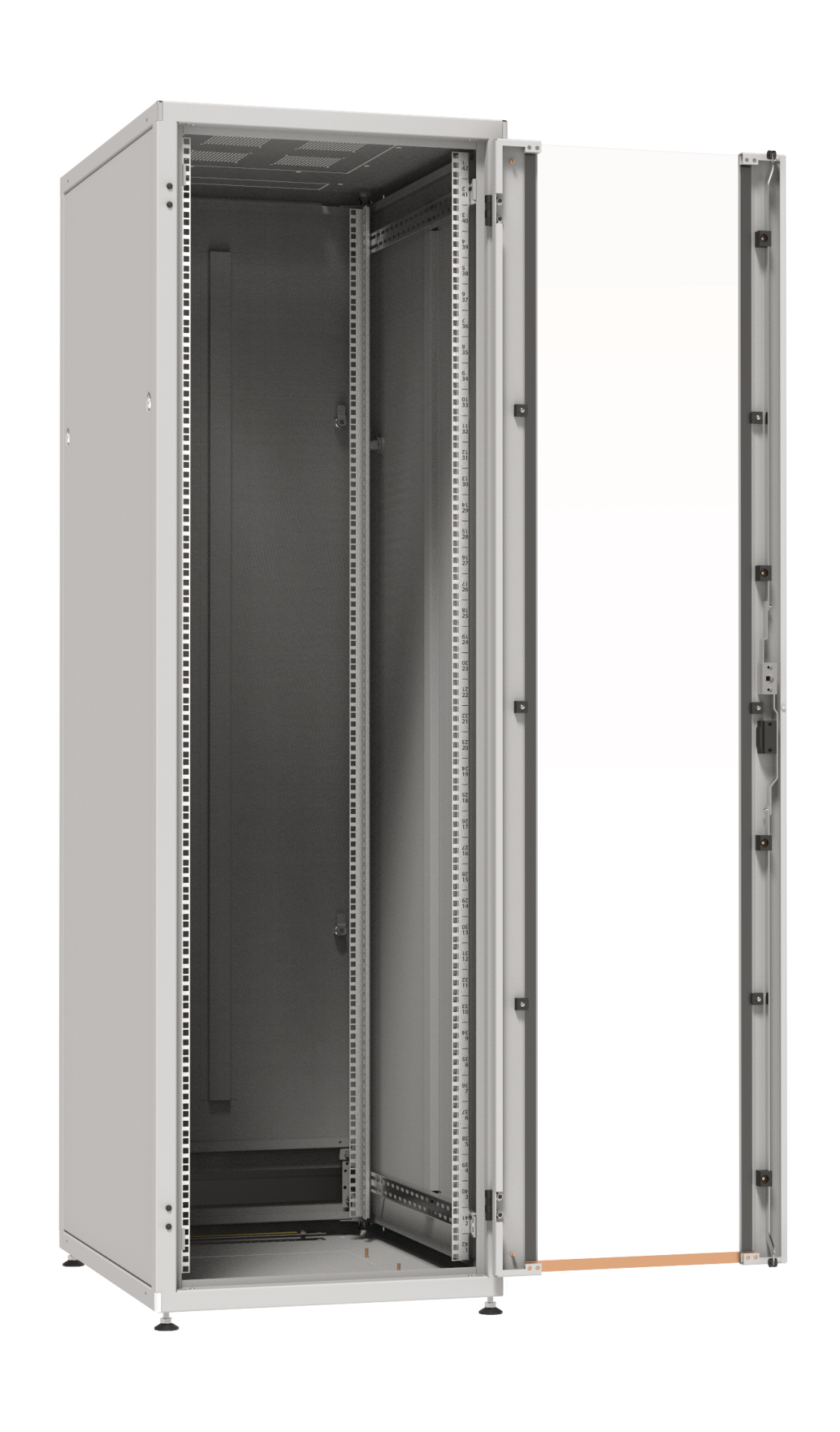

Fronttür mit Sichtfenster aus zertifiziertem Sicherheitsglas (Glasstärke 5 mm)
Fronttür mit 3-Punkt-Schwenkhebelgriff (bis 24HE 1-Punkt), abschließbar, inkl. Profilhalbzylinder nach DIN18252 / EN 1303
Profilhalbzylinder bauseitig austauschbar (30/10 mm)
Rücktür Stahl, einteilig, gekürzt, mit 2 x Vorreiberverschluss (gleichschließend mit Türschloss), 3HE Panel zur Kabeleinführung unten (690 x 67 mm)
Türanschlag bei Front- und Rücktür links- und rechtsseitig möglich
Abnehmbare Seitenwände mit 2 x Vorreiberverschluss (gleichschließend mit Türschloss)
Schränke seitlich anreihbar mit und ohne Abnahme der Seitenwände, Anreihverbinder-Set (Art.-Nr. PRO-ANR0X)

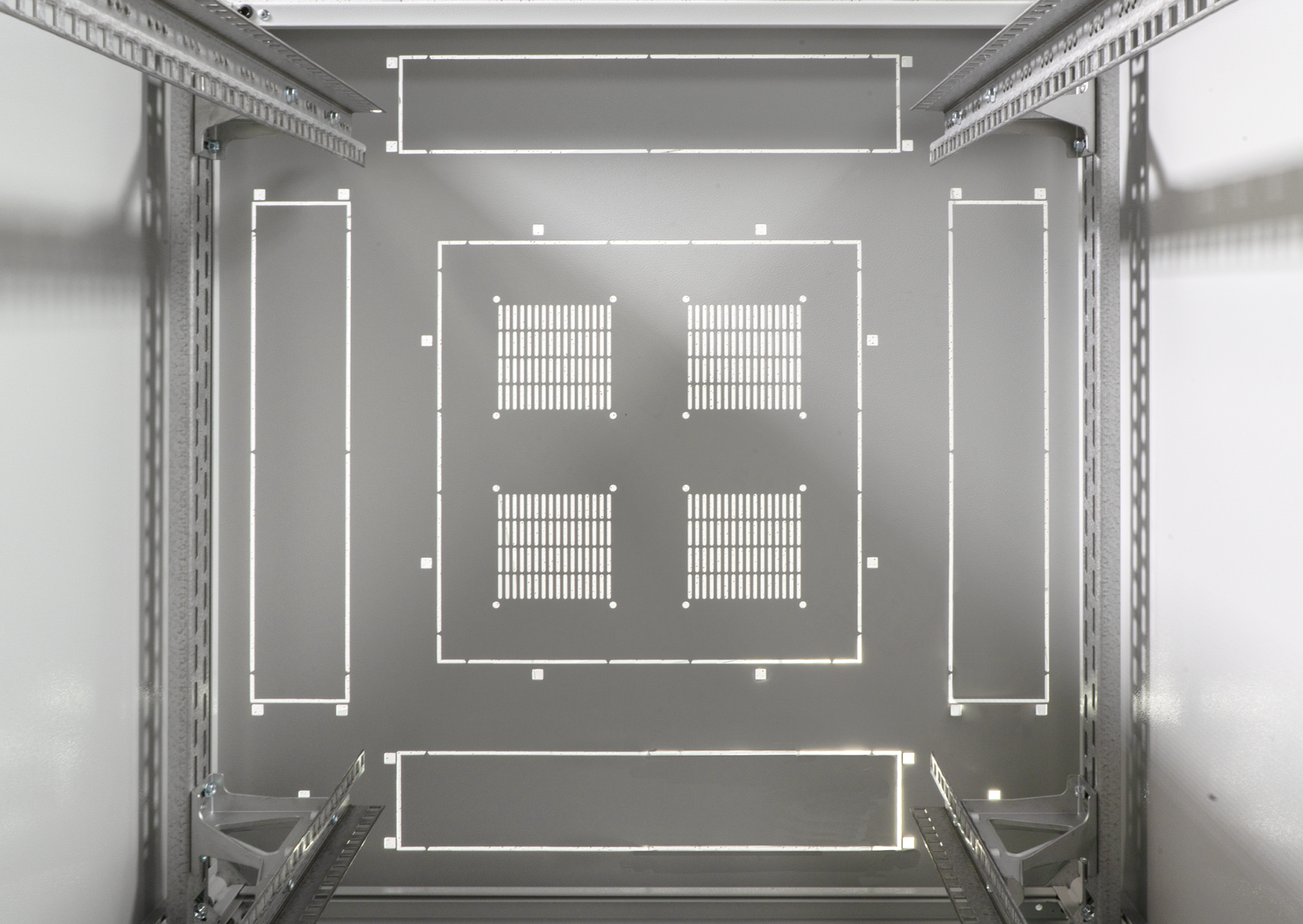

Dach und Boden mit 4/6 vorgestanzten Ausbrüchen zur Kabeleinführung (450 x 90 mm), bei 600 mm Schrankbreite Kabeleinführung nur hinten
Dach vorbereitet für 2-fach oder 4-fach Lüfter, Boden mit vorgestanzter Aufnahme für Filter- oder Kabeleinführungsmodule
Alle Schrankteile innenseitig komplett geerdet
Vormontierte Erdungsschiene hinten mittig im Schrank (Abgänge 20 x M5 + 2 x 8 mm)
Traglast 1000 kg (Tiefen 600 / 800 mm) bzw. 1360 kg (Tiefen 1000 / 1200 mm bei >24HE)
Lackierung RAL7035, lichtgrau
Schutzart IP20
Inklusive Zubehör: 1 x Bürstenleiste, 1 x Käfigmutternsatz (VPE 20 Stück), Erdungsschiene und Erdungskabel, 4 x Nivellierfüße M12, 2 x Schlüssel
Lieferung in Transportverpackung auf Einwegpalette
Stahlblechgehäuse mit verschraubtem Rahmengestell, komplett vormontiert, eigenbelüftet, zerlegbar
Innenseitig vorne und hinten 4 x 19" Streben (2 vorn, 2 hinten), verzinkt, stufenlos tiefenverstellbar
Gegenläufige Nummerierung der Höheneinheiten an den 19" Profilen
Fronttür mit Sichtfenster aus zertifiziertem Sicherheitsglas (Glasstärke 5 mm)
Fronttür mit 3-Punkt-Schwenkhebelgriff (bis 24HE 1-Punkt), abschließbar, inkl. Profilhalbzylinder nach DIN18252 / EN 1303
Profilhalbzylinder bauseitig austauschbar (30/10 mm)
Rücktür Stahl, einteilig, gekürzt, mit 2 x Vorreiberverschluss (gleichschließend mit Türschloss), 3HE Panel zur Kabeleinführung unten (690 x 67 mm)
Türanschlag bei Front- und Rücktür links- und rechtsseitig möglich
Abnehmbare Seitenwände mit 2 x Vorreiberverschluss (gleichschließend mit Türschloss)
Schränke seitlich anreihbar mit und ohne Abnahme der Seitenwände, Anreihverbinder-Set (Art.-Nr. PRO-ANR0X)
Dach und Boden mit 4/6 vorgestanzten Ausbrüchen zur Kabeleinführung (450 x 90 mm), bei 600 mm Schrankbreite Kabeleinführung nur hinten
Dach vorbereitet für 2-fach oder 4-fach Lüfter, Boden mit vorgestanzter Aufnahme für Filter- oder Kabeleinführungsmodule
Alle Schrankteile innenseitig komplett geerdet
Vormontierte Erdungsschiene hinten mittig im Schrank (Abgänge 20 x M5 + 2 x 8 mm)
Traglast 1000 kg (Tiefen 600 / 800 mm) bzw. 1360 kg (Tiefen 1000 / 1200 mm bei >24HE)
Lackierung RAL7035, lichtgrau
Schutzart IP20
Inklusive Zubehör: 1 x Bürstenleiste, 1 x Käfigmutternsatz (VPE 20 Stück), Erdungsschiene und Erdungskabel, 4 x Nivellierfüße M12, 2 x Schlüssel
Lieferung in Transportverpackung auf Einwegpalette
Technische Eigenschaften
| Aktive Klimatisierung: | Nein |
|---|---|
| Anreihbar: | Ja |
| Anzahl Packstücke: | 1 |
| Art der Lüftung: | passiv |
| Ausführung: | mit Festrahmen |
| Ausführung Fronttür: | Glastür einteilig (zertifiziertes Sicherheitsglas, Glasstärke 5 mm) |
| Ausführung Rücktür: | Stahltür einteilig |
| Ausführung der Oberfläche: | pulverbeschichtet |
| Ausführung der Profilschiene: | verkröpft |
| Kabeleinführung Dach/Boden: | Dach und Boden mit je 2 vorgestanzten, ausbrechbaren Öffnungen (vorn, hinten), je 450 x 89 mm, (wiederverschließbar mittels 19" 2HE Blindplatte) |
| Kabeleinführung Rücktür: | 3HE Panel inkl. Bürste, Öffnung 690 x 67 mm, unten oder oben nutzbar |
| Kategorie: | 19" Netzwerkschrank entsprechend DIN41494 |
| Lieferumfang: | 1x Schrank, 1 x Bürstenleiste, 1 x Käfigmutternsatz (VPE 20 Stück), Erdungsschiene und Erdungskabel, 4 x Nivellierfüße M12, 2 x Schlüssel |
| Lufteinlass Boden: | Ausbrechbare Öffnung Typ A (380 x 380 mm), z.B. für Filter- oder Kabeleinführungsmodule |
| Mit Dachblech: | Ja |
| Mit Erdung: | Ja |
| Mit Fronttür: | Ja |
| Mit Seitenwänden: | Ja |
| Mit Sockel: | Nein |
| Mit rückseitiger Tür: | Ja |
| Montage-Ebene: | vorne und hinten |
| PHZ austauschbar Fronttür: | Ja, nach DIN18252 (30/10 mm) |
| PHZ austauschbar Rücktür: | Nein |
| Rahmengestell: | verschraubt, komplett vormontiert |
| Rastermaß: | 482,6 mm (19 Zoll) |
| Schrankserie: | PRO |
| Schutzart: | IP20 gemäß EN60529 |
| Türanschlag wechselbar Fronttür: | Ja |
| Türanschlag wechselbar Rücktür: | Ja |
| Türöffnungswinkel Fronttür: | 270 ° |
| Türöffnungswinkel Rücktür: | 110 ° |
| Verpackung: | Lieferung in Transportverpackung auf Einwegpalette |
| Werkstoff: | Stahl |
| Zerlegbar: | Ja |
Varianten
| Art. Nr. | Bezeichnung | Verriegelung der Fronttür | Tiefe | Max. Belastbarkeit | Farbe | Breite | Material Rücktür | Verriegelung der Rücktür | Mit vertikaler Kabelführung | Material Fronttür | Anzahl der Höheneinheiten (HE) | Höhe | RAL-Nummer | Anzahl der Türen | Mit Sichttür | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRO-4268GR.G1SV | 19" Netzwerkschrank PRO 42HE, 600x800 mm, RAL7035 | 3-Punkt Stangenschließung mit Schwenkhebel | 800 mm | 1000 kg | grau | 600 mm | Stahl | 2-Punkt Vorreiberschließung | Nein | Glas | 42 HE | 1963 mm | 7035 | 2 | - | |
| PRO-3368GR.G1SV | 19" Netzwerkschrank PRO 33HE, 600x800 mm, RAL7035 | 3-Punkt Stangenschließung mit Schwenkhebel | 800 mm | 1000 kg | grau | 600 mm | Stahl | 2-Punkt Vorreiberschließung | Nein | Glas | 33 HE | 1563 mm | 7035 | 2 | - | |
| PRO-2468GR.G1SV | 19" Netzwerkschrank PRO 24HE, 600x800 mm, RAL7035 | 1-Punkt Vorreiberschließung mit Schwenkhebel | 800 mm | 1000 kg | grau | 600 mm | Stahl | 2-Punkt Vorreiberschließung | Nein | Glas | 24 HE | 1163 mm | 7035 | 2 | - | |
| PRO-1868GR.G1SV | 19" Netzwerkschrank PRO 18HE, 600x800 mm, RAL7035 | 1-Punkt Vorreiberschließung mit Schwenkhebel | 800 mm | 1000 kg | grau | 600 mm | Stahl | 2-Punkt Vorreiberschließung | Nein | Glas | 18 HE | 896 mm | 7035 | 2 | - | |
| PRO-4268TS.G1SV | 19" Netzwerkschrank PRO 42HE, 600x800 mm, RAL9005 | 3-Punkt Stangenschließung mit Schwenkhebel | 800 mm | 1000 kg | schwarz | 600 mm | Stahl | 2-Punkt Vorreiberschließung | Nein | Glas | 42 HE | 1963 mm | 9005 | 2 | Ja |
Sicherheitshinweise
Benutzen Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind. Dieses Gerät darf nur in trockenen Umgebungen verwendet werden. Vermeiden Sie fehlerhafte elektrische Anschlüsse. Verwenden Sie das Gerät nur innerhalb des angegebenen Spannungsbereiches.
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
info@efb-elektronik.de
https://www.efb-elektronik.de/kontakt
