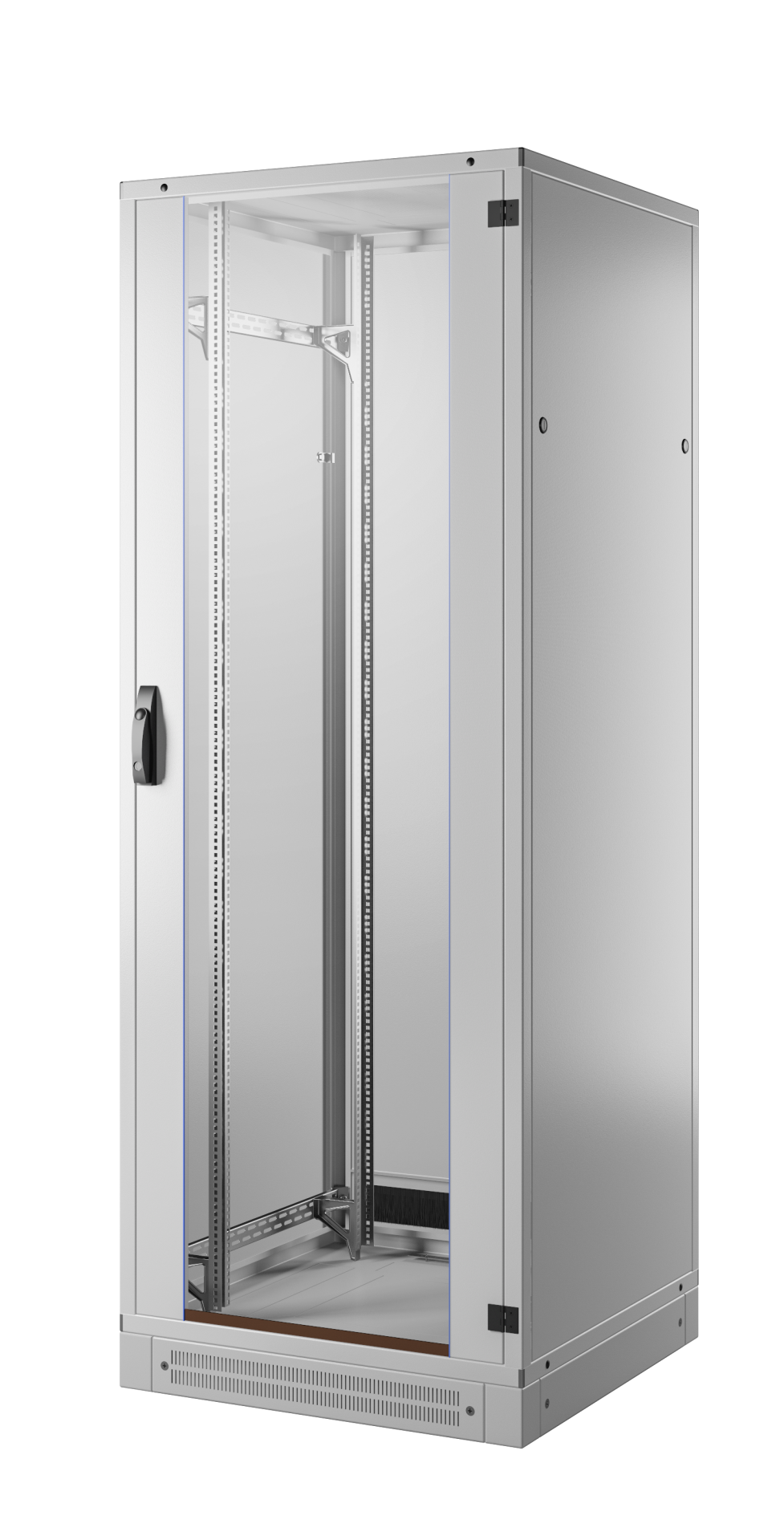

19" Netzwerkschrank-Set PRO 42HE, 800x1200 mm, RAL7035, 4f. Lüfter, Netzltg. +So
Produktinformationen für 19" Netzwerkschrank-Set PRO 42HE, 800x1200 mm, RAL7035, 4f. Lüfter, Netzltg. +So
• 42 Höheneinheiten und anreihbare Bauweise – Bietet viel Einbaufläche und ermöglicht die flexible Erweiterung zur durchgängigen Schrankreihe.
• Fronttür aus Sicherheitsglas und Rücktür aus Stahl – Erlaubt die Sichtkontrolle der Installation bei zugleich robustem Schutz des Equipments.
• Traglast bis 1360 kg und komplett vormontiertes Rahmengestell – Unterstützt schwere Bestückungen und reduziert den Montageaufwand vor Ort.
Für den Einsatz im 19-Zoll-Umfeld nach DIN41494 ist der Schrank mit Montageebenen vorne und hinten ausgeführt. Die aktive Lüftung unterstützt den thermischen Betrieb. Dach und Boden verfügen über jeweils sechs vorgestanzte, ausbrechbare Öffnungen mit 450 x 89 mm. Ergänzt wird dies durch das rückseitige 3HE-Panel mit Bürste. Die Fronttür ist als einteilige Glastür mit 5 mm Sicherheitsglas ausgeführt. Die Rücktür besteht aus Stahl. Wechselbare Türanschläge sowie die Öffnungswinkel von 270 ° vorne und 110 ° hinten erleichtern Service und Bestückung.
Technische Details
• Anzahl der Türen: 2
• Schutzart: IP20 gemäß EN60529
• Art der Lüftung: aktiv
• Lufteinlass Boden: Ausbrechbare Öffnung Typ A (380 x 380 mm), z.B. für Filter- oder Kabeleinführungsmodule
• Mit Erdung: Ja
• Mit Dachblech: Ja
• Mit Fronttür: Ja
• Mit Seitenwänden: Ja
• Mit rückseitiger Tür: Ja
• Montage-Ebene: vorne und hinten
• Ausführung Fronttür: Glastür einteilig (zertifiziertes Sicherheitsglas, Glasstärke 5 mm)
• Türöffnungswinkel Fronttür: 270 °
• Türöffnungswinkel Rücktür: 110 °
• Verriegelung der Fronttür: 3-Punkt Stangenschließung mit Schwenkhebel
• Verriegelung der Rücktür: 2-Punkt Vorreiberschließung
• PHZ austauschbar Fronttür: Ja, nach DIN18252 (30/10 mm)
• Lieferumfang: 1x Schrank, 1 x Bürstenleiste, 1 x Käfigmutternsatz (VPE 20 Stück), Erdungsschiene und Erdungskabel, 4 x Nivellierfüße M12, 2 x Schlüssel
• Verpackung: Lieferung in Transportverpackung auf Einwegpalette
| Aktive Klimatisierung: | Nein |
|---|---|
| Anreihbar: | Ja |
| Art der Lüftung: | aktiv |
| Ausführung: | mit Festrahmen |
| Ausführung Fronttür: | Glastür einteilig (zertifiziertes Sicherheitsglas, Glasstärke 5 mm) |
| Ausführung Rücktür: | Stahltür einteilig |
| Ausführung der Oberfläche: | pulverbeschichtet |
| Ausführung der Profilschiene: | verkröpft |
| Kabeleinführung Dach/Boden: | Dach und Boden mit je 6 vorgestanzten, ausbrechbaren Öffnungen, umlaufend, je 450 x 89 mm, (wiederverschließbar mittels 19" 2HE Blindplatte) |
| Kabeleinführung Rücktür: | 3HE Panel inkl. Bürste, Öffnung 690 x 67 mm, unten oder oben nutzbar |
| Kategorie: | 19" Netzwerkschrank entsprechend DIN41494 |
| Lieferumfang: | 1x Schrank, 1 x Bürstenleiste, 1 x Käfigmutternsatz (VPE 20 Stück), Erdungsschiene und Erdungskabel, 4 x Nivellierfüße M12, 2 x Schlüssel |
| Lufteinlass Boden: | Ausbrechbare Öffnung Typ A (380 x 380 mm), z.B. für Filter- oder Kabeleinführungsmodule |
| Mit Dachblech: | Ja |
| Mit Erdung: | Ja |
| Mit Fronttür: | Ja |
| Mit Seitenwänden: | Ja |
| Mit Sockel: | Ja |
| Mit rückseitiger Tür: | Ja |
| Montage-Ebene: | vorne und hinten |
| PHZ austauschbar Fronttür: | Ja, nach DIN18252 (30/10 mm) |
| PHZ austauschbar Rücktür: | Nein |
| Rahmengestell: | verschraubt, komplett vormontiert |
| Rastermaß: | 482,6 mm (19 Zoll) |
| Schrankserie: | PRO |
| Schutzart: | IP20 gemäß EN60529 |
| Türanschlag wechselbar Fronttür: | Ja |
| Türanschlag wechselbar Rücktür: | Ja |
| Türöffnungswinkel Fronttür: | 270 ° |
| Türöffnungswinkel Rücktür: | 110 ° |
| Verpackung: | Lieferung in Transportverpackung auf Einwegpalette |
| Werkstoff: | Stahl |
| Zerlegbar: | Ja |
Technische Eigenschaften
| Aktive Klimatisierung: | Nein |
|---|---|
| Anreihbar: | Ja |
| Art der Lüftung: | aktiv |
| Ausführung: | mit Festrahmen |
| Ausführung Fronttür: | Glastür einteilig (zertifiziertes Sicherheitsglas, Glasstärke 5 mm) |
| Ausführung Rücktür: | Stahltür einteilig |
| Ausführung der Oberfläche: | pulverbeschichtet |
| Ausführung der Profilschiene: | verkröpft |
| Kabeleinführung Dach/Boden: | Dach und Boden mit je 6 vorgestanzten, ausbrechbaren Öffnungen, umlaufend, je 450 x 89 mm, (wiederverschließbar mittels 19" 2HE Blindplatte) |
| Kabeleinführung Rücktür: | 3HE Panel inkl. Bürste, Öffnung 690 x 67 mm, unten oder oben nutzbar |
| Kategorie: | 19" Netzwerkschrank entsprechend DIN41494 |
| Lieferumfang: | 1x Schrank, 1 x Bürstenleiste, 1 x Käfigmutternsatz (VPE 20 Stück), Erdungsschiene und Erdungskabel, 4 x Nivellierfüße M12, 2 x Schlüssel |
| Lufteinlass Boden: | Ausbrechbare Öffnung Typ A (380 x 380 mm), z.B. für Filter- oder Kabeleinführungsmodule |
| Mit Dachblech: | Ja |
| Mit Erdung: | Ja |
| Mit Fronttür: | Ja |
| Mit Seitenwänden: | Ja |
| Mit Sockel: | Ja |
| Mit rückseitiger Tür: | Ja |
| Montage-Ebene: | vorne und hinten |
| PHZ austauschbar Fronttür: | Ja, nach DIN18252 (30/10 mm) |
| PHZ austauschbar Rücktür: | Nein |
| Rahmengestell: | verschraubt, komplett vormontiert |
| Rastermaß: | 482,6 mm (19 Zoll) |
| Schrankserie: | PRO |
| Schutzart: | IP20 gemäß EN60529 |
| Türanschlag wechselbar Fronttür: | Ja |
| Türanschlag wechselbar Rücktür: | Ja |
| Türöffnungswinkel Fronttür: | 270 ° |
| Türöffnungswinkel Rücktür: | 110 ° |
| Verpackung: | Lieferung in Transportverpackung auf Einwegpalette |
| Werkstoff: | Stahl |
| Zerlegbar: | Ja |
Varianten
| Art. Nr. | Bezeichnung | Anzahl der Höheneinheiten (HE) | Verriegelung der Fronttür | Breite | Farbe | Material Rücktür | Verriegelung der Rücktür | Mit vertikaler Kabelführung | Material Fronttür | Tiefe | Max. Belastbarkeit | Höhe | RAL-Nummer | Anzahl der Türen | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRO-4288GR.G1SV-SET1 | 19" Netzwerkschrank-Set PRO 42HE, 800x800 mm, RAL7035 | 42 HE | 3-Punkt Stangenschließung mit Schwenkhebel | 800 mm | grau | Stahl | 2-Punkt Vorreiberschließung | Nein | Glas | 800 mm | 1000 kg | 2063 mm | 7035 | 2 | |
| PRO-4280GR.G1SV-SET1 | 19" Netzwerkschrank-Set PRO 42HE, 800x1000 mm, RAL7035 | 42 HE | 3-Punkt Stangenschließung mit Schwenkhebel | 800 mm | grau | Stahl | 2-Punkt Vorreiberschließung | Nein | Glas | 1000 mm | 1360 kg | 2063 mm | 7035 | 2 | |
| PRO-4282GR.G1SV-SET1 | 19" Netzwerkschrank-Set PRO 42HE, 800x1200 mm, RAL7035, 4f. Lüfter, Netzltg. +So | 42 HE | 3-Punkt Stangenschließung mit Schwenkhebel | 800 mm | grau | Stahl | 2-Punkt Vorreiberschließung | Nein | Glas | 1200 mm | 1360 kg | 2063 mm | 7035 | 2 |
Produktinformationen für 19" Netzwerkschrank-Set PRO 42HE, 800x1200 mm, RAL7035, 4f. Lüfter, Netzltg. +So
• 42 Höheneinheiten und anreihbare Bauweise – Bietet viel Einbaufläche und ermöglicht die flexible Erweiterung zur durchgängigen Schrankreihe.
• Fronttür aus Sicherheitsglas und Rücktür aus Stahl – Erlaubt die Sichtkontrolle der Installation bei zugleich robustem Schutz des Equipments.
• Traglast bis 1360 kg und komplett vormontiertes Rahmengestell – Unterstützt schwere Bestückungen und reduziert den Montageaufwand vor Ort.
Für den Einsatz im 19-Zoll-Umfeld nach DIN41494 ist der Schrank mit Montageebenen vorne und hinten ausgeführt. Die aktive Lüftung unterstützt den thermischen Betrieb. Dach und Boden verfügen über jeweils sechs vorgestanzte, ausbrechbare Öffnungen mit 450 x 89 mm. Ergänzt wird dies durch das rückseitige 3HE-Panel mit Bürste. Die Fronttür ist als einteilige Glastür mit 5 mm Sicherheitsglas ausgeführt. Die Rücktür besteht aus Stahl. Wechselbare Türanschläge sowie die Öffnungswinkel von 270 ° vorne und 110 ° hinten erleichtern Service und Bestückung.
Technische Details
• Anzahl der Türen: 2
• Schutzart: IP20 gemäß EN60529
• Art der Lüftung: aktiv
• Lufteinlass Boden: Ausbrechbare Öffnung Typ A (380 x 380 mm), z.B. für Filter- oder Kabeleinführungsmodule
• Mit Erdung: Ja
• Mit Dachblech: Ja
• Mit Fronttür: Ja
• Mit Seitenwänden: Ja
• Mit rückseitiger Tür: Ja
• Montage-Ebene: vorne und hinten
• Ausführung Fronttür: Glastür einteilig (zertifiziertes Sicherheitsglas, Glasstärke 5 mm)
• Türöffnungswinkel Fronttür: 270 °
• Türöffnungswinkel Rücktür: 110 °
• Verriegelung der Fronttür: 3-Punkt Stangenschließung mit Schwenkhebel
• Verriegelung der Rücktür: 2-Punkt Vorreiberschließung
• PHZ austauschbar Fronttür: Ja, nach DIN18252 (30/10 mm)
• Lieferumfang: 1x Schrank, 1 x Bürstenleiste, 1 x Käfigmutternsatz (VPE 20 Stück), Erdungsschiene und Erdungskabel, 4 x Nivellierfüße M12, 2 x Schlüssel
• Verpackung: Lieferung in Transportverpackung auf Einwegpalette
| Aktive Klimatisierung: | Nein |
|---|---|
| Anreihbar: | Ja |
| Art der Lüftung: | aktiv |
| Ausführung: | mit Festrahmen |
| Ausführung Fronttür: | Glastür einteilig (zertifiziertes Sicherheitsglas, Glasstärke 5 mm) |
| Ausführung Rücktür: | Stahltür einteilig |
| Ausführung der Oberfläche: | pulverbeschichtet |
| Ausführung der Profilschiene: | verkröpft |
| Kabeleinführung Dach/Boden: | Dach und Boden mit je 6 vorgestanzten, ausbrechbaren Öffnungen, umlaufend, je 450 x 89 mm, (wiederverschließbar mittels 19" 2HE Blindplatte) |
| Kabeleinführung Rücktür: | 3HE Panel inkl. Bürste, Öffnung 690 x 67 mm, unten oder oben nutzbar |
| Kategorie: | 19" Netzwerkschrank entsprechend DIN41494 |
| Lieferumfang: | 1x Schrank, 1 x Bürstenleiste, 1 x Käfigmutternsatz (VPE 20 Stück), Erdungsschiene und Erdungskabel, 4 x Nivellierfüße M12, 2 x Schlüssel |
| Lufteinlass Boden: | Ausbrechbare Öffnung Typ A (380 x 380 mm), z.B. für Filter- oder Kabeleinführungsmodule |
| Mit Dachblech: | Ja |
| Mit Erdung: | Ja |
| Mit Fronttür: | Ja |
| Mit Seitenwänden: | Ja |
| Mit Sockel: | Ja |
| Mit rückseitiger Tür: | Ja |
| Montage-Ebene: | vorne und hinten |
| PHZ austauschbar Fronttür: | Ja, nach DIN18252 (30/10 mm) |
| PHZ austauschbar Rücktür: | Nein |
| Rahmengestell: | verschraubt, komplett vormontiert |
| Rastermaß: | 482,6 mm (19 Zoll) |
| Schrankserie: | PRO |
| Schutzart: | IP20 gemäß EN60529 |
| Türanschlag wechselbar Fronttür: | Ja |
| Türanschlag wechselbar Rücktür: | Ja |
| Türöffnungswinkel Fronttür: | 270 ° |
| Türöffnungswinkel Rücktür: | 110 ° |
| Verpackung: | Lieferung in Transportverpackung auf Einwegpalette |
| Werkstoff: | Stahl |
| Zerlegbar: | Ja |
| Aktive Klimatisierung: | Nein |
|---|---|
| Anreihbar: | Ja |
| Art der Lüftung: | aktiv |
| Ausführung: | mit Festrahmen |
| Ausführung Fronttür: | Glastür einteilig (zertifiziertes Sicherheitsglas, Glasstärke 5 mm) |
| Ausführung Rücktür: | Stahltür einteilig |
| Ausführung der Oberfläche: | pulverbeschichtet |
| Ausführung der Profilschiene: | verkröpft |
| Kabeleinführung Dach/Boden: | Dach und Boden mit je 6 vorgestanzten, ausbrechbaren Öffnungen, umlaufend, je 450 x 89 mm, (wiederverschließbar mittels 19" 2HE Blindplatte) |
| Kabeleinführung Rücktür: | 3HE Panel inkl. Bürste, Öffnung 690 x 67 mm, unten oder oben nutzbar |
| Kategorie: | 19" Netzwerkschrank entsprechend DIN41494 |
| Lieferumfang: | 1x Schrank, 1 x Bürstenleiste, 1 x Käfigmutternsatz (VPE 20 Stück), Erdungsschiene und Erdungskabel, 4 x Nivellierfüße M12, 2 x Schlüssel |
| Lufteinlass Boden: | Ausbrechbare Öffnung Typ A (380 x 380 mm), z.B. für Filter- oder Kabeleinführungsmodule |
| Mit Dachblech: | Ja |
| Mit Erdung: | Ja |
| Mit Fronttür: | Ja |
| Mit Seitenwänden: | Ja |
| Mit Sockel: | Ja |
| Mit rückseitiger Tür: | Ja |
| Montage-Ebene: | vorne und hinten |
| PHZ austauschbar Fronttür: | Ja, nach DIN18252 (30/10 mm) |
| PHZ austauschbar Rücktür: | Nein |
| Rahmengestell: | verschraubt, komplett vormontiert |
| Rastermaß: | 482,6 mm (19 Zoll) |
| Schrankserie: | PRO |
| Schutzart: | IP20 gemäß EN60529 |
| Türanschlag wechselbar Fronttür: | Ja |
| Türanschlag wechselbar Rücktür: | Ja |
| Türöffnungswinkel Fronttür: | 270 ° |
| Türöffnungswinkel Rücktür: | 110 ° |
| Verpackung: | Lieferung in Transportverpackung auf Einwegpalette |
| Werkstoff: | Stahl |
| Zerlegbar: | Ja |
Varianten
| Art. Nr. | Bezeichnung | Anzahl der Höheneinheiten (HE) | Verriegelung der Fronttür | Breite | Farbe | Material Rücktür | Verriegelung der Rücktür | Mit vertikaler Kabelführung | Material Fronttür | Tiefe | Max. Belastbarkeit | Höhe | RAL-Nummer | Anzahl der Türen | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRO-4288GR.G1SV-SET1 | 19" Netzwerkschrank-Set PRO 42HE, 800x800 mm, RAL7035 | 42 HE | 3-Punkt Stangenschließung mit Schwenkhebel | 800 mm | grau | Stahl | 2-Punkt Vorreiberschließung | Nein | Glas | 800 mm | 1000 kg | 2063 mm | 7035 | 2 | |
| PRO-4280GR.G1SV-SET1 | 19" Netzwerkschrank-Set PRO 42HE, 800x1000 mm, RAL7035 | 42 HE | 3-Punkt Stangenschließung mit Schwenkhebel | 800 mm | grau | Stahl | 2-Punkt Vorreiberschließung | Nein | Glas | 1000 mm | 1360 kg | 2063 mm | 7035 | 2 | |
| PRO-4282GR.G1SV-SET1 | 19" Netzwerkschrank-Set PRO 42HE, 800x1200 mm, RAL7035, 4f. Lüfter, Netzltg. +So | 42 HE | 3-Punkt Stangenschließung mit Schwenkhebel | 800 mm | grau | Stahl | 2-Punkt Vorreiberschließung | Nein | Glas | 1200 mm | 1360 kg | 2063 mm | 7035 | 2 |
Sicherheitshinweise
Blockieren Sie keine Belüftungsöffnungen, um eine Überhitzung der Komponenten zu vermeiden. Betreiben Sie das Gerät nicht über die zulässigen Anschlusswerte hinaus, um Überlastung und übermäßige Wärmeentwicklung zu verhindern. Achten Sie darauf, dass das Gerät während des Betriebs nicht überhitzt. Warnung: Montagereihenfolge beachten! Korrekte Montagereihenfolge beachten, siehe Anleitung. Wichtige Sicherheitsinformationen zur Vermeidung von Unfällen und Schäden bei der Installation: Gefährdung: Bei unsachgemäßer Nutzung des Doppelbodens kann dieser brechen. Maßnahme: Vermeiden Sie das Betreten des Doppelbodens, es sei denn, es sind die richtigen Lasten und Belastungsvorgaben berücksichtigt. Fehlerhafte Beladung Gefährdung: Eine falsche Beladung kann zu Instabilität und Schäden führen. Maßnahme: Achten Sie auf eine gleichmäßige und vorgeschriebene Beladung gemäß den Herstellerangaben. Gehäuse fällt herunter wegen Gewichtsüberschreitung Gefährdung: Eine Überschreitung der maximalen Gewichtsgrenze kann das Gehäuse destabilisieren. Maßnahme: Überprüfen Sie die maximal zulässige Belastung des Gehäuses und stellen Sie sicher, dass diese nicht überschritten wird. Herabfallende Komponenten bei unzureichender Befestigung Gefährdung: Unzureichend befestigte Komponenten können herunterfallen und Verletzungen verursachen. Maßnahme: Stellen Sie sicher, dass alle Teile ordnungsgemäß und sicher montiert sind. Herausbrechende Gehäuseteile durch falsche Belastung Gefährdung: Unzulässige Belastung führt zu Materialschäden und einem möglichen Herausbrechen von Gehäuseteilen. Maßnahme: Achten Sie auf die korrekte Verteilung der Last und die Verwendung der empfohlenen Traglast. Kippgefahr durch unebenen Boden Gefährdung: Ein unebener Boden kann das Kippen des Schranks oder Geräts verursachen. Maßnahme: Stellen Sie sicher, dass der Untergrund eben und stabil ist, um Kippgefahren zu vermeiden. Kippgefahr durch zu geringe Tragfähigkeit des Untergrunds Gefährdung: Eine zu geringe Tragfähigkeit des Untergrunds kann das Kippen des Schranks begünstigen. Maßnahme: Überprüfen Sie vor der Installation die Tragfähigkeit des Untergrunds und stellen Sie sicher, dass er das Gewicht sicher tragen kann. Schrank kann kippen bei schwerer Server-Einheit nach vorne ziehen Gefährdung: Das nach vorne Ziehen von schweren Server-Einheiten kann den Schrank kippen lassen. Maßnahme: Schränke und Server-Einheiten immer mit geeigneten Halterungen sichern und bei der Handhabung von schweren Geräten Unterstützung hinzuziehen. Kippgefahr bei schwerer Kühleinheit ohne Sicherungsmaßnahmen Gefährdung: Eine unsachgemäße Befestigung von Kühleinheiten an externen Halterungen kann das Kippen des Schranks oder Geräts zur Folge haben. Maßnahme: Sichern Sie Kühleinheiten durch geeignete Vorrichtungen, um ein Kippen zu vermeiden. Seitenwände fallen ab – Vorreiber nicht korrekt verwendet Gefährdung: Unsachgemäß eingesetzte Vorreiber können dazu führen, dass Seitenwände des Schranks abfallen. Maßnahme: Überprüfen Sie regelmäßig, dass alle Vorreiber korrekt und sicher montiert sind. Traglast nicht gegeben Gefährdung: Eine nicht ausreichende Traglast kann das System destabilisieren. Maßnahme: Überprüfen Sie vor der Installation die Traglastangaben und stellen Sie sicher, dass der Untergrund sowie die Regale ausreichend stabil sind. Unzureichende Befestigung bei Zubehörmontage Gefährdung: Lose montierte Zubehörteile können gefährlich herunterfallen. Maßnahme: Befestigen Sie alle Zubehörteile sorgfältig und überprüfen Sie diese regelmäßig auf Festigkeit. Unzureichende Wandstatik – Gehäuse fällt herunter Gefährdung: Unzureichende Wandstatik kann dazu führen, dass das Gehäuse herunterfällt. Maßnahme: Vergewissern Sie sich vor der Montage, dass die Wand ausreichend statisch belastbar ist und das Gehäuse sicher montiert werden kann. Verletzung durch herabfallende Anbauteile Gefährdung: Nicht ausreichend befestigte Anbauteile können herunterfallen und Verletzungen verursachen. Maßnahme: Achten Sie auf die korrekte Befestigung aller Anbauteile und überprüfen Sie diese regelmäßig. Warnung: Traglast nicht überschreiten! Bei Überschreiten der angegeben Traglast können schwerwiegende Verletzungen durch Instabilität des Produktes eintreten.
Herstellerangabe
