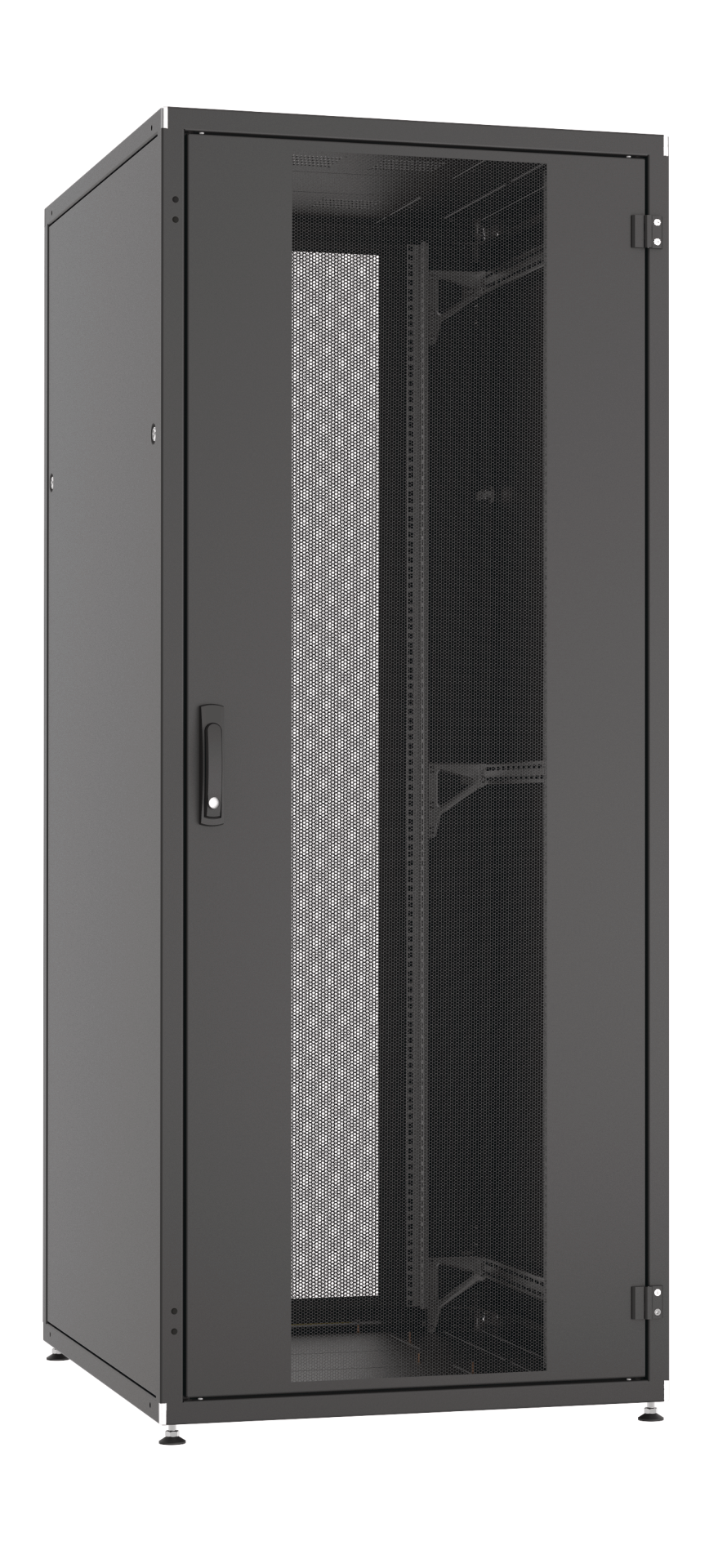

19" Serverschrank PRO 42HE, 800x1200 mm, F=1-tlg R=2-tlg, RAL9005
Produktinformationen für 19" Serverschrank PRO 42HE, 800x1200 mm, F=1-tlg R=2-tlg, RAL9005
• 42 HE im 800 x 1200 mm-Format – Bietet viel Platz für den strukturierten Ausbau von Netzwerk- und IT-Komponenten.

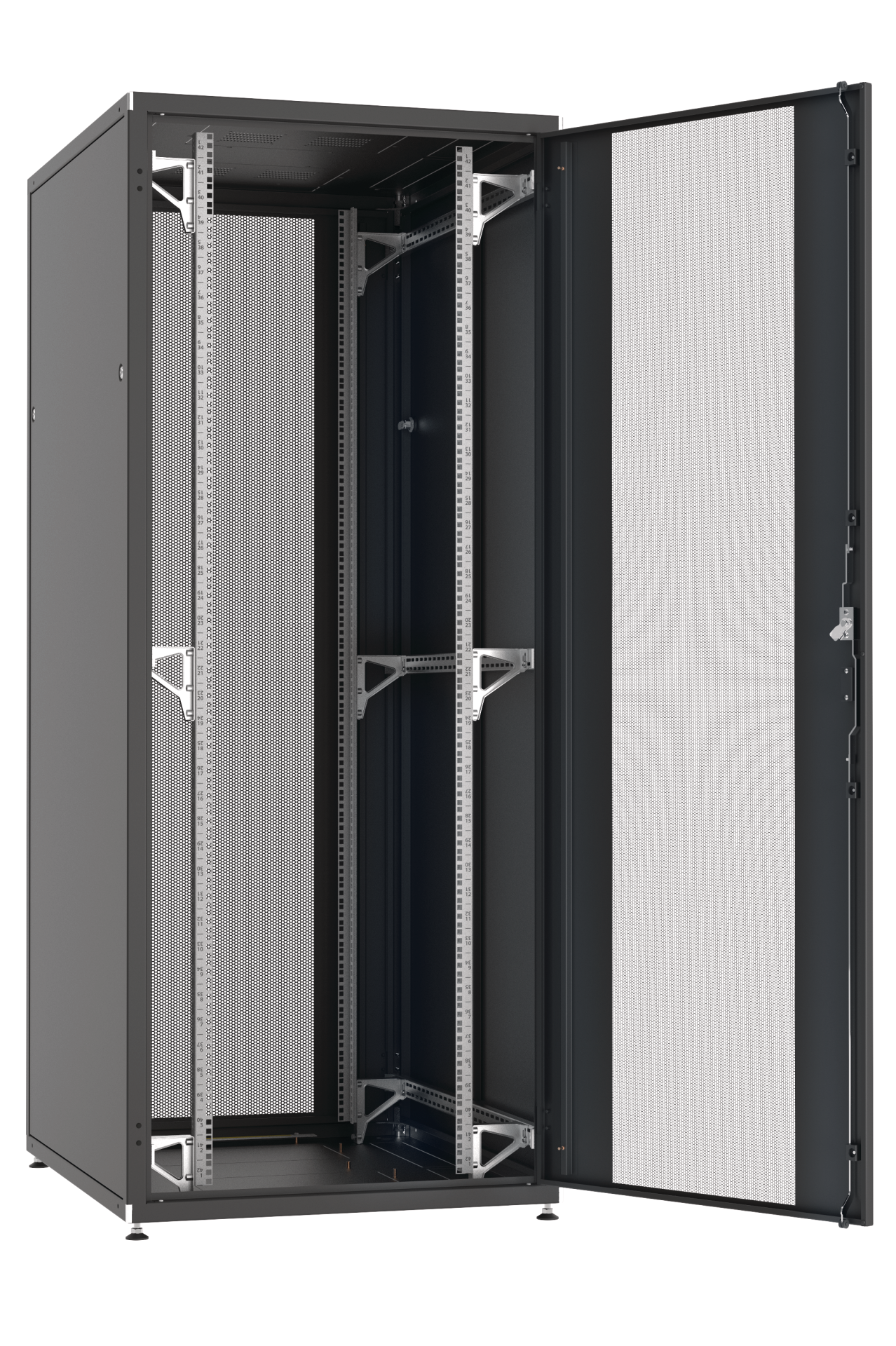

• Perforierte Stahltür vorn und perforierte geteilte Stahltür hinten – Unterstützt einen besseren Luftdurchsatz und bleibt zugleich mechanisch belastbar.
• Passive Lüftung, Kabeleinführungen in Dach und Boden sowie anreihbare Bauweise – Ermöglichen eine saubere Leitungsführung und einen modularen Ausbau ohne aktive Klimatisierung.
Der Schrank ist für Installationen mit hohem Platzbedarf und umfangreicher Verkabelung ausgelegt. Die passive Lüftung unterstützt den thermisch unkritischen Betrieb. Ergänzt wird dies durch das verschraubte, komplett vormontierte Rahmengestell, die verkröpften Profilschienen und die Kabeleinführungen in Dach und Boden mit je sechs vorgestanzten, ausbrechbaren Öffnungen von 450 x 89 mm. Der Boden besitzt zusätzlich einen Lufteinlass Typ A mit 380 x 380 mm. Mit 1360 kg maximaler Belastbarkeit und Montageebenen vorne und hinten ist der Schrank für schwere und servicefreundliche Ausbauten vorbereitet.
Technische Details
• Anzahl der Türen: 2
• Schutzart: IP20 gemäß EN60529
• Art der Lüftung: passiv

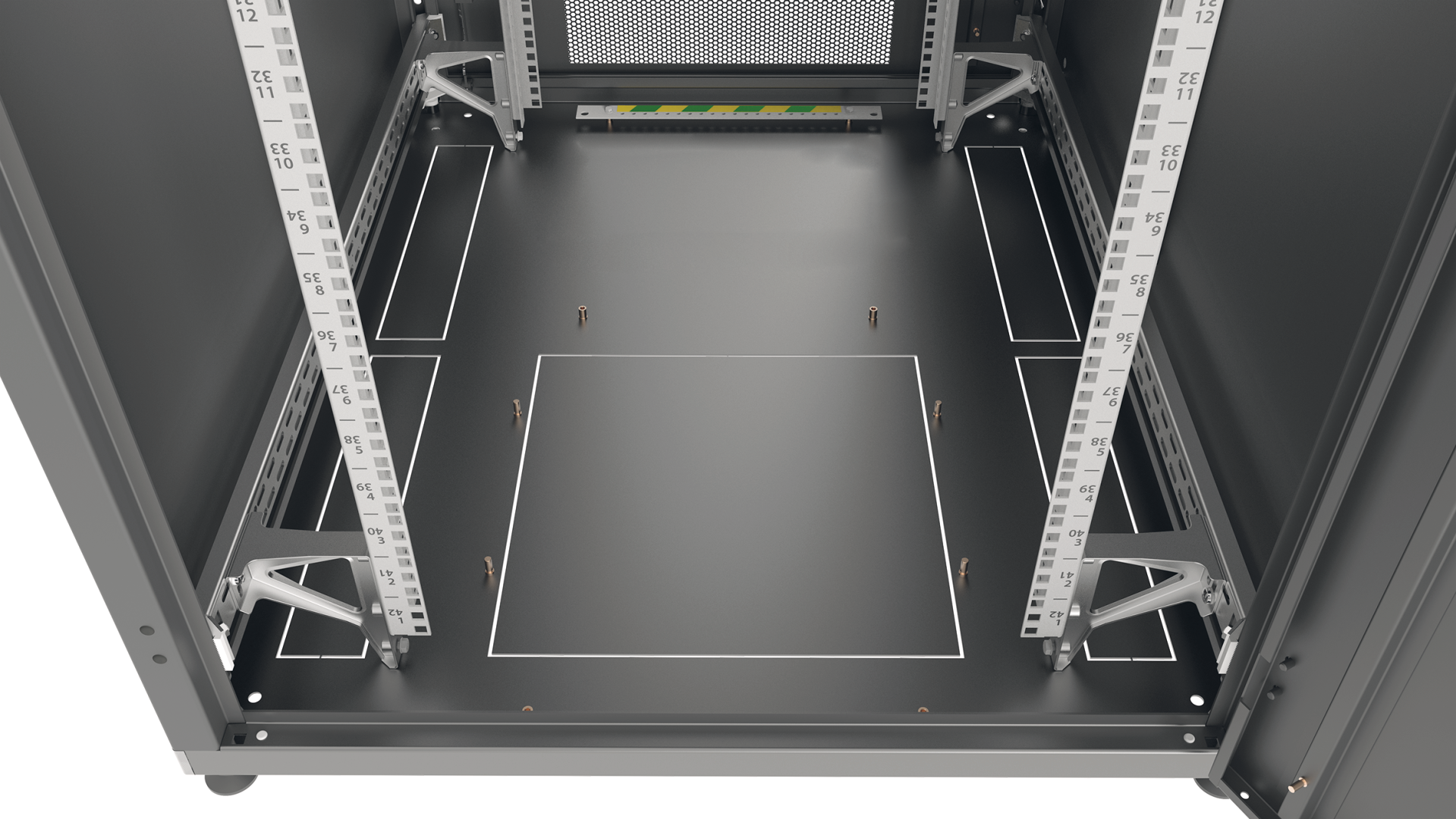

• Lufteinlass Boden: Ausbrechbare Öffnung Typ A (380 x 380 mm), z. B. für Filter- oder Kabeleinführungsmodule
• Mit Erdung: Ja
• Mit Dachblech: Ja
• Mit Fronttür: Ja
• Mit Seitenwänden: Ja
• Mit rückseitiger Tür: Ja
• Montage-Ebene: vorne und hinten
• Ausführung Fronttür: Stahltür perforiert einteilig
• Türöffnungswinkel Fronttür: 270 °
• Türöffnungswinkel Rücktür: 270 °
• Verriegelung der Fronttür: 3-Punkt Stangenschließung mit Schwenkhebel
• Verriegelung der Rücktür: 3-Punkt Stangenschließung mit Schwenkhebel
• PHZ austauschbar Fronttür: Ja, nach DIN18252 (30/10 mm)
• Lieferumfang: 1x Schrank, 1 x Bürstenleiste, 1 x Käfigmutternsatz (VPE 20 Stück), Erdungsschiene und Erdungskabel, 4 x Nivellierfüße M12, 2 x Schlüssel
• Verpackung: Lieferung in Transportverpackung auf Einwegpalette
| Aktive Klimatisierung: | Nein |
|---|---|
| Anreihbar: | Ja |
| Art der Lüftung: | passiv |
| Ausführung: | mit Festrahmen |
| Ausführung Fronttür: | Stahltür perforiert einteilig |
| Ausführung Rücktür: | Stahltür perforiert geteilt |
| Ausführung der Oberfläche: | pulverbeschichtet |
| Ausführung der Profilschiene: | verkröpft |

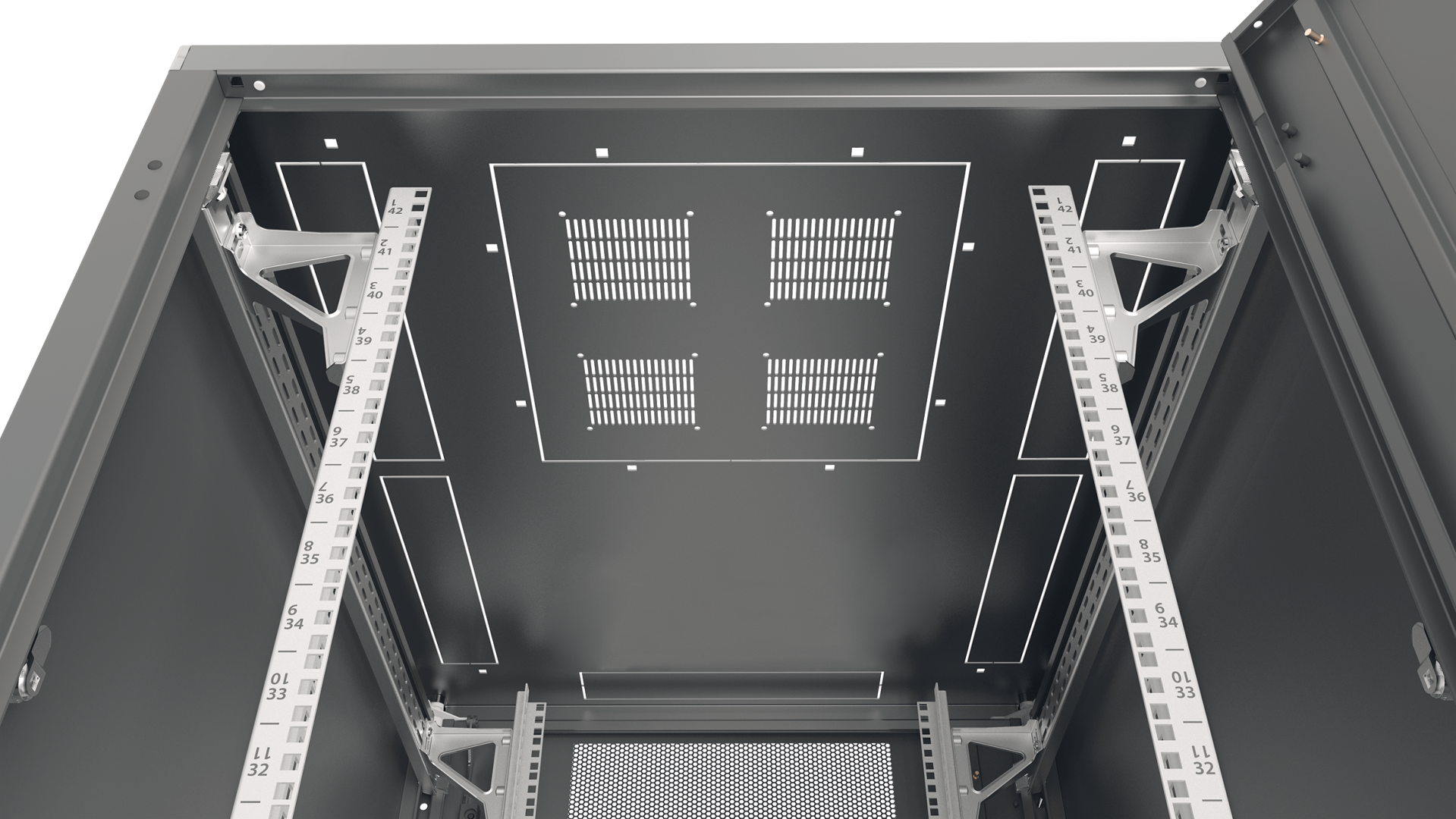

| Kabeleinführung Dach/Boden: | Dach und Boden mit je 6 vorgestanzten, ausbrechbaren Öffnungen, umlaufend, je 450 x 89 mm, (wiederverschließbar mittels 19" 2HE Blindplatte) |
| Kategorie: | 19" Serverschrank entsprechend DIN41494 |
| Lieferumfang: | 1x Schrank, 1 x Bürstenleiste, 1 x Käfigmutternsatz (VPE 20 Stück), Erdungsschiene und Erdungskabel, 4 x Nivellierfüße M12, 2 x Schlüssel |
| Lufteinlass Boden: | Ausbrechbare Öffnung Typ A (380 x 380 mm), z.B. für Filter- oder Kabeleinführungsmodule |
| Mit Dachblech: | Ja |
| Mit Erdung: | Ja |
| Mit Fronttür: | Ja |
| Mit Seitenwänden: | Ja |
| Mit Sockel: | Nein |
| Mit rückseitiger Tür: | Ja |
| Montage-Ebene: | vorne und hinten |
| PHZ austauschbar Fronttür: | Ja, nach DIN18252 (30/10 mm) |
| PHZ austauschbar Rücktür: | Ja |
| Perforationsgrad Fronttür: | > 80 % |
| Perforationsgrad Rücktür: | > 80 % |
| Rahmengestell: | verschraubt, komplett vormontiert |
| Rastermaß: | 482,6 mm (19 Zoll) |
| Schrankserie: | PRO |
| Schutzart: | IP20 gemäß EN60529 |
| Türanschlag wechselbar Fronttür: | Ja |
| Türanschlag wechselbar Rücktür: | Ja |
| Türöffnungswinkel Fronttür: | 270 ° |
| Türöffnungswinkel Rücktür: | 270 ° |
| Verpackung: | Lieferung in Transportverpackung auf Einwegpalette |
| Werkstoff: | Stahl |
| Zerlegbar: | Ja |
Technische Eigenschaften
| Aktive Klimatisierung: | Nein |
|---|---|
| Anreihbar: | Ja |
| Art der Lüftung: | passiv |
| Ausführung: | mit Festrahmen |
| Ausführung Fronttür: | Stahltür perforiert einteilig |
| Ausführung Rücktür: | Stahltür perforiert geteilt |
| Ausführung der Oberfläche: | pulverbeschichtet |
| Ausführung der Profilschiene: | verkröpft |
| Kabeleinführung Dach/Boden: | Dach und Boden mit je 6 vorgestanzten, ausbrechbaren Öffnungen, umlaufend, je 450 x 89 mm, (wiederverschließbar mittels 19" 2HE Blindplatte) |
| Kategorie: | 19" Serverschrank entsprechend DIN41494 |
| Lieferumfang: | 1x Schrank, 1 x Bürstenleiste, 1 x Käfigmutternsatz (VPE 20 Stück), Erdungsschiene und Erdungskabel, 4 x Nivellierfüße M12, 2 x Schlüssel |
| Lufteinlass Boden: | Ausbrechbare Öffnung Typ A (380 x 380 mm), z.B. für Filter- oder Kabeleinführungsmodule |
| Mit Dachblech: | Ja |
| Mit Erdung: | Ja |
| Mit Fronttür: | Ja |
| Mit Seitenwänden: | Ja |
| Mit Sockel: | Nein |
| Mit rückseitiger Tür: | Ja |
| Montage-Ebene: | vorne und hinten |
| PHZ austauschbar Fronttür: | Ja, nach DIN18252 (30/10 mm) |
| PHZ austauschbar Rücktür: | Ja |
| Perforationsgrad Fronttür: | > 80 % |
| Perforationsgrad Rücktür: | > 80 % |
| Rahmengestell: | verschraubt, komplett vormontiert |
| Rastermaß: | 482,6 mm (19 Zoll) |
| Schrankserie: | PRO |
| Schutzart: | IP20 gemäß EN60529 |
| Türanschlag wechselbar Fronttür: | Ja |
| Türanschlag wechselbar Rücktür: | Ja |
| Türöffnungswinkel Fronttür: | 270 ° |
| Türöffnungswinkel Rücktür: | 270 ° |
| Verpackung: | Lieferung in Transportverpackung auf Einwegpalette |
| Werkstoff: | Stahl |
| Zerlegbar: | Ja |
Varianten
| Art. Nr. | Bezeichnung | Farbe | Verriegelung der Fronttür | Breite | Material Fronttür | Material Rücktür | Max. Belastbarkeit | Tiefe | Mit vertikaler Kabelführung | Mit Sichttür | Verriegelung der Rücktür | Anzahl der Höheneinheiten (HE) | Höhe | RAL-Nummer | Anzahl der Türen | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| PRO-4282TS.P1P2 | 19" Serverschrank PRO 42HE, 800x1200 mm, F=1-tlg R=2-tlg, RAL9005 | schwarz | 3-Punkt Stangenschließung mit Schwenkhebel | 800 mm | Stahl | Stahl | 1360 kg | 1200 mm | Nein | Nein | 3-Punkt Stangenschließung mit Schwenkhebel | 42 HE | 1963 mm | 9005 | 2 | |
| PRO-4782TS.P1P2 | 19" Serverschrank PRO 47HE, 800x1200 mm, F=1-tlg R=2-tlg, RAL9005 | schwarz | 3-Punkt Stangenschließung mit Schwenkhebel | 800 mm | Stahl | Stahl | 1360 kg | 1200 mm | Nein | Nein | 3-Punkt Stangenschließung mit Schwenkhebel | 47 HE | 2186 mm | 9005 | 2 |
