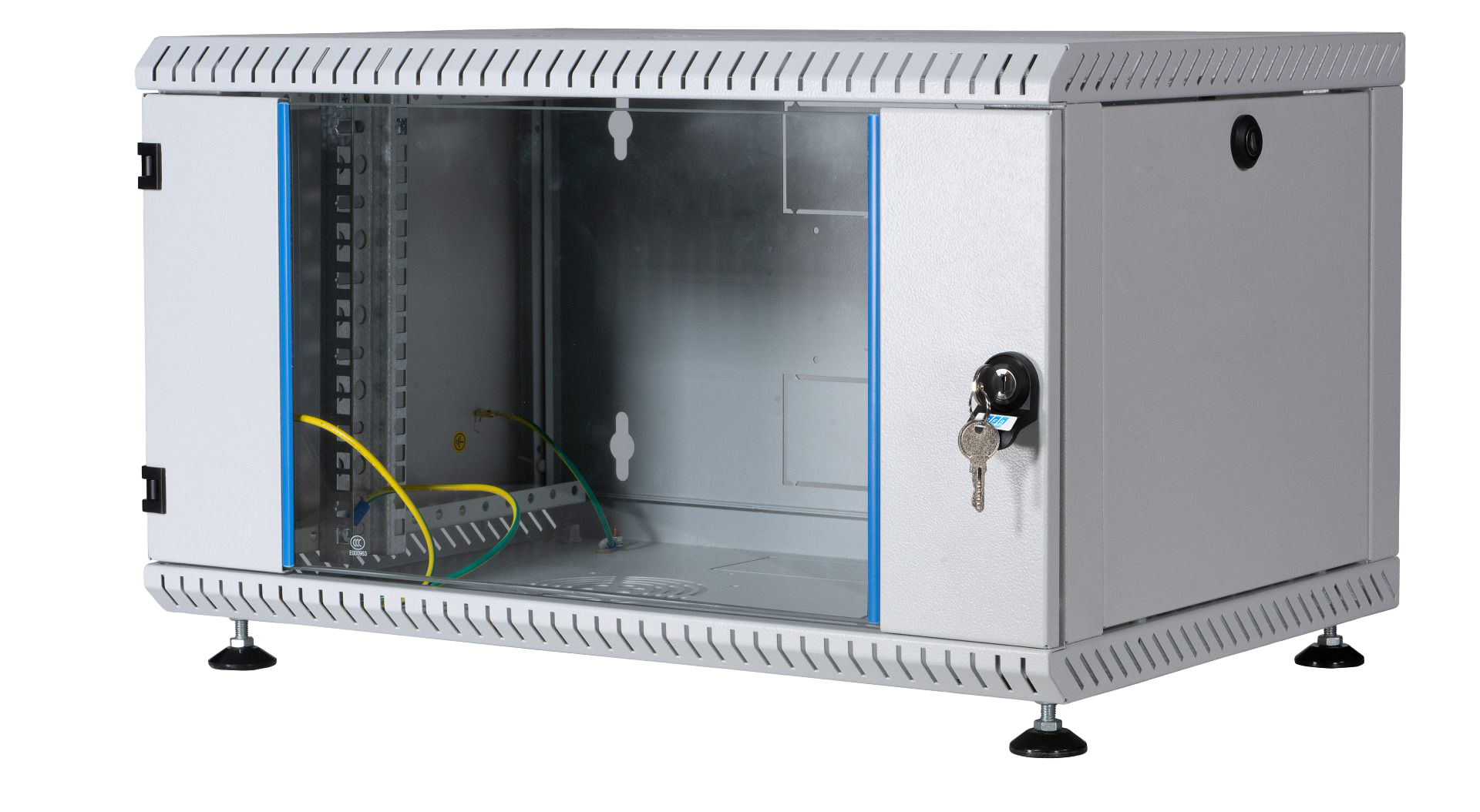

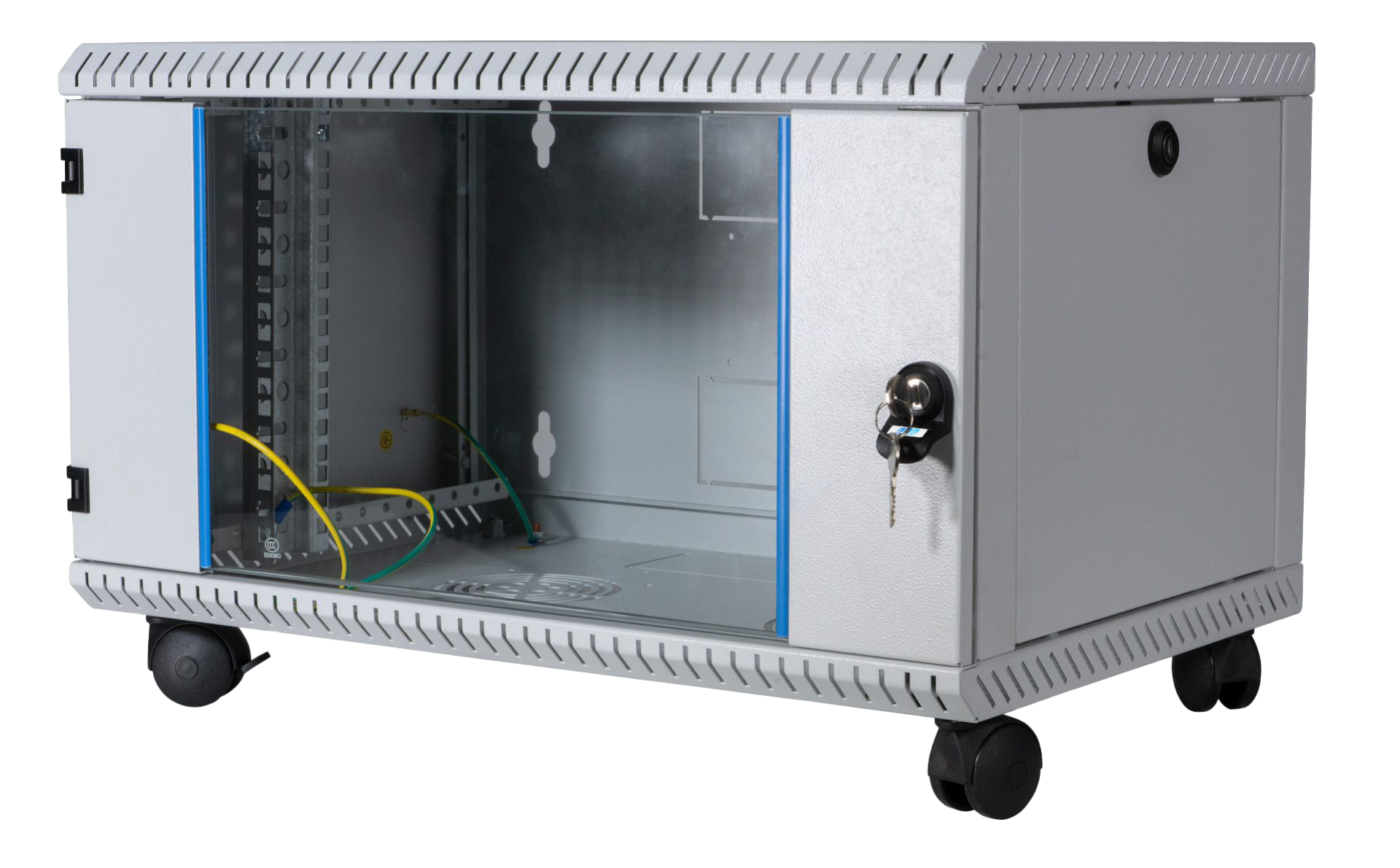

19" Wandgehäuse 4HE, fest, 1-teilig, RAL7035, Tiefe 400 mm
Produktinformationen für 19" Wandgehäuse 4HE, fest, 1-teilig, RAL7035, Tiefe 400 mm
• 4 HE in 19-Zoll-Ausführung mit 400 mm Tiefe – Schafft eine kompakte und klar definierte Einbausituation für Netzwerk- und IT-Komponenten.
• Vormontierte Stahlblechkonstruktion mit geschweißtem Rahmengestell – Verringert den Montageaufwand und bildet eine stabile Basis für den Betrieb.
• Fronttür mit Sichtfenster aus zertifiziertem Sicherheitsglas und wechselbarem Türanschlag – Ermöglicht Sichtkontrolle und flexible Anpassung an die Einbausituation.
Im technischen Aufbau kombiniert das Gehäuse eine Montage-Ebene an der Vorderseite mit passiver Lüftung und eigenbelüfteter Ausführung. Die Schutzart IP20, die Traglast von 50 kg und die pulverbeschichtete Oberfläche sind auf den Einsatz in kontrollierten Innenbereichen ausgelegt. Kabeleinführungen über Dach, Boden und Rückseite sowie der maximale Abstand der 19"-Ebenen von 315 mm unterstützen eine saubere Integration der Komponenten.
Technische Details
• Anzahl der Türen: 1
• Schutzart: IP20
• Art der Lüftung: passiv
• Mit Erdung: Ja
• Mit Dachblech: Ja
• Mit Fronttür: Ja
• Mit Seitenwänden: Ja, öffenbar, abschließbar
• Montage-Ebene: vorne
• Ausführung Fronttür: Glastür mit Vorreiberverschluss und Sichtfenster aus zertifiziertem Sicherheitsglas (4 mm)
• Türöffnungswinkel Fronttür: > 120 °
• Verriegelung der Fronttür: Vorreiberverschluss
• PHZ austauschbar Fronttür: optional (Kompaktschwenkhebel Art.-Nr. 699989)
• Lieferumfang: 1x Schrank, 1x Bürstenleiste, 1x Käfigmutternsatz (VPE 20 Stk.), 2x Schlüssel
• Verpackung: Lieferung in Transportverpackung, ab 30 kg / 12 HE auf Einwegpalette
| Anzahl Packstücke: | 1 |
|---|---|
| Anzahl der Türen: | 1 |
| Art der Lüftung: | passiv |
| Aufbau/Verwendung: | Stahlblechgehäuse mit geschweißtem Rahmengestell, vormontiert, eigenbelüftet. |
| Ausführung: | mit Festrahmen |
| Ausführung Fronttür: | Glastür mit Vorreiberverschluss und Sichtfenster aus zertifiziertem Sicherheitsglas (4 mm) |
| Ausführung der Oberfläche: | pulverbeschichtet |
| Ausführung der Profilschiene: | L-förmig |
| Einbautiefe min. - max.: | 350 mm |

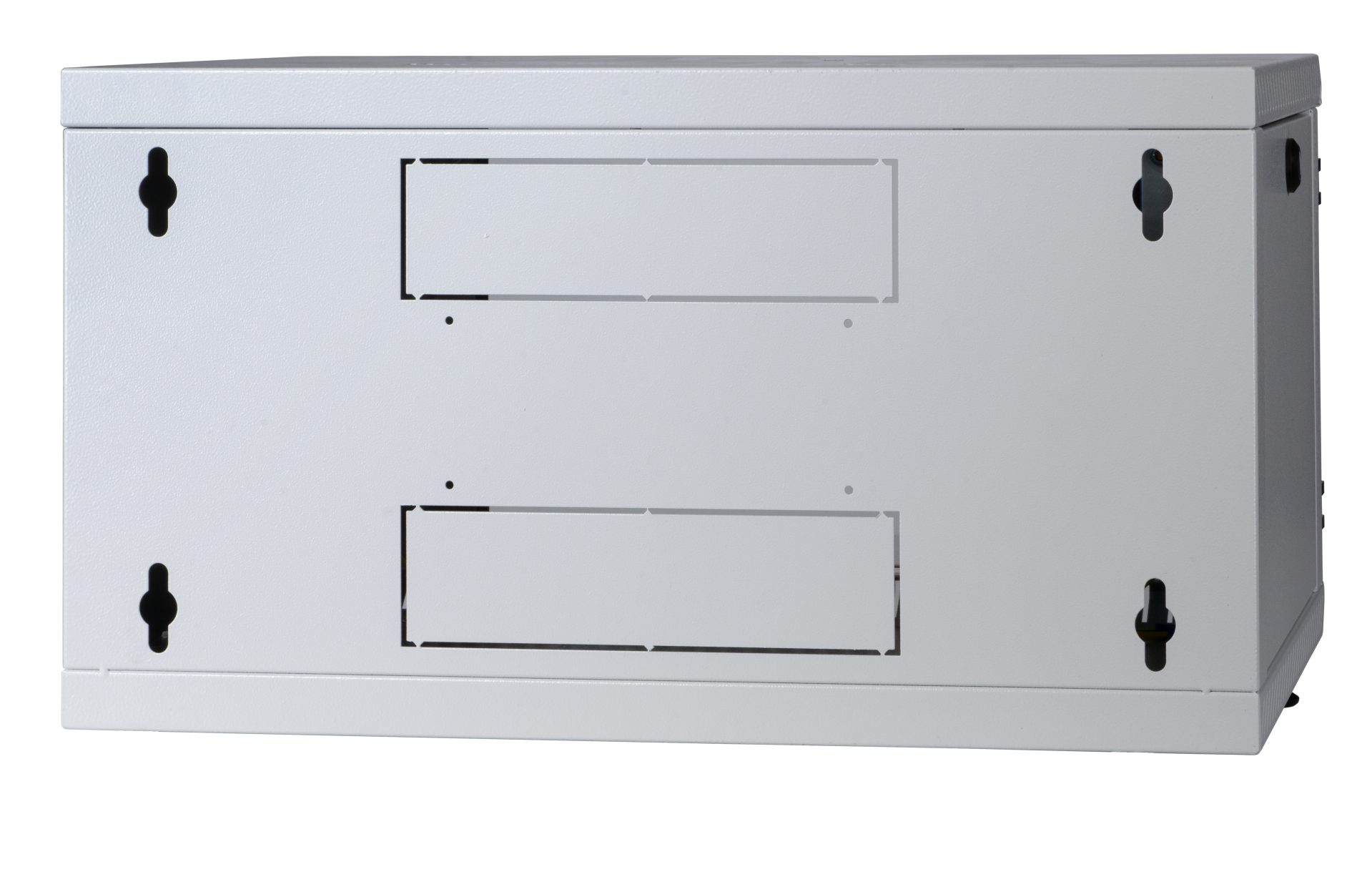

| Kabeleinführung Dach/Boden: | Dach + Boden + 2 x Rückseite, je 250 x 70 mm |
| Lieferumfang: | 1x Schrank, 1x Bürstenleiste, 1x Käfigmutternsatz (VPE 20 Stk.), 2x Schlüssel |
| Max. Abstand der 19" Ebenen: | 315 mm |
| Mit Dachblech: | Ja |
| Mit Erdung: | Ja |
| Mit Fronttür: | Ja |
| Mit Seitenwänden: | Ja, öffenbar, abschließbar |
| Montage-Ebene: | vorne |
| PHZ austauschbar Fronttür: | optional (Kompaktschwenkhebel Art.-Nr. 699989) |
| Rahmengestell: | verschweißt |
| Rastermaß: | 482,6 mm (19 Zoll) |
| Schrankserie: | 19" Wandgehäuse 1-teilig, vormontiert |
| Schutzart: | IP20 |
| Türanschlag wechselbar Fronttür: | Ja |
| Türöffnungswinkel Fronttür: | 120 ° |
| Verpackung: | Lieferung in Transportverpackung, ab 30 kg / 12 HE auf Einwegpalette |
| Werkstoff: | Stahl |
| Zerlegbar: | Nein |
Technische Eigenschaften
| Anzahl Packstücke: | 1 |
|---|---|
| Anzahl der Türen: | 1 |
| Art der Lüftung: | passiv |
| Aufbau/Verwendung: | Stahlblechgehäuse mit geschweißtem Rahmengestell, vormontiert, eigenbelüftet. |
| Ausführung: | mit Festrahmen |
| Ausführung Fronttür: | Glastür mit Vorreiberverschluss und Sichtfenster aus zertifiziertem Sicherheitsglas (4 mm) |
| Ausführung der Oberfläche: | pulverbeschichtet |
| Ausführung der Profilschiene: | L-förmig |
| Einbautiefe min. - max.: | 350 mm |
| Kabeleinführung Dach/Boden: | Dach + Boden + 2 x Rückseite, je 250 x 70 mm |
| Lieferumfang: | 1x Schrank, 1x Bürstenleiste, 1x Käfigmutternsatz (VPE 20 Stk.), 2x Schlüssel |
| Max. Abstand der 19" Ebenen: | 315 mm |
| Mit Dachblech: | Ja |
| Mit Erdung: | Ja |
| Mit Fronttür: | Ja |
| Mit Seitenwänden: | Ja, öffenbar, abschließbar |
| Montage-Ebene: | vorne |
| PHZ austauschbar Fronttür: | optional (Kompaktschwenkhebel Art.-Nr. 699989) |
| Rahmengestell: | verschweißt |
| Rastermaß: | 482,6 mm (19 Zoll) |
| Schrankserie: | 19" Wandgehäuse 1-teilig, vormontiert |
| Schutzart: | IP20 |
| Türanschlag wechselbar Fronttür: | Ja |
| Türöffnungswinkel Fronttür: | 120 ° |
| Verpackung: | Lieferung in Transportverpackung, ab 30 kg / 12 HE auf Einwegpalette |
| Werkstoff: | Stahl |
| Zerlegbar: | Nein |
Varianten
| Art. Nr. | Bezeichnung | Farbe | Breite | Tiefe | Traglast | Höhe | Anzahl der Höheneinheiten (HE) | RAL-Nummer | |
|---|---|---|---|---|---|---|---|---|---|
| 691704VGR.40 | 19" Wandgehäuse 4HE, fest, 1-teilig, RAL7035, Tiefe 400 mm | grau | 600 mm | 400 mm | 50 kg | 240 mm | 4 HE | 7035 | |
| 691706VGR.40 | 19" Wandgehäuse 6HE, fest, 1-teilig, RAL7035, Tiefe 400 mm | grau | 600 mm | 400 mm | 50 kg | 330 mm | 6 HE | 7035 | |
| 691709VGR.40 | 19" Wandgehäuse 9HE, fest, 1-teilig, RAL7035, Tiefe 400 mm | grau | 600 mm | 400 mm | 50 kg | 465 mm | 9 HE | 7035 | |
| 691712VGR.40 | 19" Wandgehäuse 12HE, fest, 1-teilig, RAL7035, Tiefe 400 mm | grau | 600 mm | 400 mm | 50 kg | 600 mm | 12 HE | 7035 |
Produktinformationen für 19" Wandgehäuse 4HE, fest, 1-teilig, RAL7035, Tiefe 400 mm
• 4 HE in 19-Zoll-Ausführung mit 400 mm Tiefe – Schafft eine kompakte und klar definierte Einbausituation für Netzwerk- und IT-Komponenten.
• Vormontierte Stahlblechkonstruktion mit geschweißtem Rahmengestell – Verringert den Montageaufwand und bildet eine stabile Basis für den Betrieb.
• Fronttür mit Sichtfenster aus zertifiziertem Sicherheitsglas und wechselbarem Türanschlag – Ermöglicht Sichtkontrolle und flexible Anpassung an die Einbausituation.
Im technischen Aufbau kombiniert das Gehäuse eine Montage-Ebene an der Vorderseite mit passiver Lüftung und eigenbelüfteter Ausführung. Die Schutzart IP20, die Traglast von 50 kg und die pulverbeschichtete Oberfläche sind auf den Einsatz in kontrollierten Innenbereichen ausgelegt. Kabeleinführungen über Dach, Boden und Rückseite sowie der maximale Abstand der 19"-Ebenen von 315 mm unterstützen eine saubere Integration der Komponenten.
Technische Details
• Anzahl der Türen: 1
• Schutzart: IP20
• Art der Lüftung: passiv
• Mit Erdung: Ja
• Mit Dachblech: Ja
• Mit Fronttür: Ja
• Mit Seitenwänden: Ja, öffenbar, abschließbar
• Montage-Ebene: vorne
• Ausführung Fronttür: Glastür mit Vorreiberverschluss und Sichtfenster aus zertifiziertem Sicherheitsglas (4 mm)
• Türöffnungswinkel Fronttür: > 120 °
• Verriegelung der Fronttür: Vorreiberverschluss
• PHZ austauschbar Fronttür: optional (Kompaktschwenkhebel Art.-Nr. 699989)
• Lieferumfang: 1x Schrank, 1x Bürstenleiste, 1x Käfigmutternsatz (VPE 20 Stk.), 2x Schlüssel
• Verpackung: Lieferung in Transportverpackung, ab 30 kg / 12 HE auf Einwegpalette
| Anzahl Packstücke: | 1 |
|---|---|
| Anzahl der Türen: | 1 |
| Art der Lüftung: | passiv |
| Aufbau/Verwendung: | Stahlblechgehäuse mit geschweißtem Rahmengestell, vormontiert, eigenbelüftet. |
| Ausführung: | mit Festrahmen |
| Ausführung Fronttür: | Glastür mit Vorreiberverschluss und Sichtfenster aus zertifiziertem Sicherheitsglas (4 mm) |
| Ausführung der Oberfläche: | pulverbeschichtet |
| Ausführung der Profilschiene: | L-förmig |
| Einbautiefe min. - max.: | 350 mm |
| Kabeleinführung Dach/Boden: | Dach + Boden + 2 x Rückseite, je 250 x 70 mm |
| Lieferumfang: | 1x Schrank, 1x Bürstenleiste, 1x Käfigmutternsatz (VPE 20 Stk.), 2x Schlüssel |
| Max. Abstand der 19" Ebenen: | 315 mm |
| Mit Dachblech: | Ja |
| Mit Erdung: | Ja |
| Mit Fronttür: | Ja |
| Mit Seitenwänden: | Ja, öffenbar, abschließbar |
| Montage-Ebene: | vorne |
| PHZ austauschbar Fronttür: | optional (Kompaktschwenkhebel Art.-Nr. 699989) |
| Rahmengestell: | verschweißt |
| Rastermaß: | 482,6 mm (19 Zoll) |
| Schrankserie: | 19" Wandgehäuse 1-teilig, vormontiert |
| Schutzart: | IP20 |
| Türanschlag wechselbar Fronttür: | Ja |
| Türöffnungswinkel Fronttür: | 120 ° |
| Verpackung: | Lieferung in Transportverpackung, ab 30 kg / 12 HE auf Einwegpalette |
| Werkstoff: | Stahl |
| Zerlegbar: | Nein |
| Anzahl Packstücke: | 1 |
|---|---|
| Anzahl der Türen: | 1 |
| Art der Lüftung: | passiv |
| Aufbau/Verwendung: | Stahlblechgehäuse mit geschweißtem Rahmengestell, vormontiert, eigenbelüftet. |
| Ausführung: | mit Festrahmen |
| Ausführung Fronttür: | Glastür mit Vorreiberverschluss und Sichtfenster aus zertifiziertem Sicherheitsglas (4 mm) |
| Ausführung der Oberfläche: | pulverbeschichtet |
| Ausführung der Profilschiene: | L-förmig |
| Einbautiefe min. - max.: | 350 mm |
| Kabeleinführung Dach/Boden: | Dach + Boden + 2 x Rückseite, je 250 x 70 mm |
| Lieferumfang: | 1x Schrank, 1x Bürstenleiste, 1x Käfigmutternsatz (VPE 20 Stk.), 2x Schlüssel |
| Max. Abstand der 19" Ebenen: | 315 mm |
| Mit Dachblech: | Ja |
| Mit Erdung: | Ja |
| Mit Fronttür: | Ja |
| Mit Seitenwänden: | Ja, öffenbar, abschließbar |
| Montage-Ebene: | vorne |
| PHZ austauschbar Fronttür: | optional (Kompaktschwenkhebel Art.-Nr. 699989) |
| Rahmengestell: | verschweißt |
| Rastermaß: | 482,6 mm (19 Zoll) |
| Schrankserie: | 19" Wandgehäuse 1-teilig, vormontiert |
| Schutzart: | IP20 |
| Türanschlag wechselbar Fronttür: | Ja |
| Türöffnungswinkel Fronttür: | 120 ° |
| Verpackung: | Lieferung in Transportverpackung, ab 30 kg / 12 HE auf Einwegpalette |
| Werkstoff: | Stahl |
| Zerlegbar: | Nein |
Varianten
| Art. Nr. | Bezeichnung | Farbe | Breite | Tiefe | Traglast | Höhe | Anzahl der Höheneinheiten (HE) | RAL-Nummer | |
|---|---|---|---|---|---|---|---|---|---|
| 691704VGR.40 | 19" Wandgehäuse 4HE, fest, 1-teilig, RAL7035, Tiefe 400 mm | grau | 600 mm | 400 mm | 50 kg | 240 mm | 4 HE | 7035 | |
| 691706VGR.40 | 19" Wandgehäuse 6HE, fest, 1-teilig, RAL7035, Tiefe 400 mm | grau | 600 mm | 400 mm | 50 kg | 330 mm | 6 HE | 7035 | |
| 691709VGR.40 | 19" Wandgehäuse 9HE, fest, 1-teilig, RAL7035, Tiefe 400 mm | grau | 600 mm | 400 mm | 50 kg | 465 mm | 9 HE | 7035 | |
| 691712VGR.40 | 19" Wandgehäuse 12HE, fest, 1-teilig, RAL7035, Tiefe 400 mm | grau | 600 mm | 400 mm | 50 kg | 600 mm | 12 HE | 7035 |
Sicherheitshinweise
Blockieren Sie keine Belüftungsöffnungen, um eine Überhitzung der Komponenten zu vermeiden. Betreiben Sie das Gerät nicht über die zulässigen Anschlusswerte hinaus, um Überlastung und übermäßige Wärmeentwicklung zu verhindern. Achten Sie darauf, dass das Gerät während des Betriebs nicht überhitzt. Warnung: Gefahr durch elektrische Schläge und Kurzschlüsse! Achten Sie auf eine ordnungsgemäße Erdung, um elektrische Schläge zu vermeiden. Vermeiden Sie eine Überlastung, da diese zu Überhitzung und Kurzschlüssen führen kann. Überprüfen Sie, dass das Gehäuse unbeschädigt ist und keine freiliegenden Kontakte oder blanken Leitungen vorhanden sind. Stellen Sie sicher, dass alle elektrischen Anschlüsse korrekt ausgeführt sind und die Umgebungsbedingungen den technischen Vorgaben entsprechen. Halten Sie immer ausreichenden Abstand zu stromführenden Geräten und vermeiden Sie Fehlanwendungen. Wichtige Sicherheitsinformationen zur Vermeidung von Unfällen und Schäden bei der Installation: Gefährdung: Bei unsachgemäßer Nutzung des Doppelbodens kann dieser brechen. Maßnahme: Vermeiden Sie das Betreten des Doppelbodens, es sei denn, es sind die richtigen Lasten und Belastungsvorgaben berücksichtigt. Fehlerhafte Beladung Gefährdung: Eine falsche Beladung kann zu Instabilität und Schäden führen. Maßnahme: Achten Sie auf eine gleichmäßige und vorgeschriebene Beladung gemäß den Herstellerangaben. Gehäuse fällt herunter wegen Gewichtsüberschreitung Gefährdung: Eine Überschreitung der maximalen Gewichtsgrenze kann das Gehäuse destabilisieren. Maßnahme: Überprüfen Sie die maximal zulässige Belastung des Gehäuses und stellen Sie sicher, dass diese nicht überschritten wird. Herabfallende Komponenten bei unzureichender Befestigung Gefährdung: Unzureichend befestigte Komponenten können herunterfallen und Verletzungen verursachen. Maßnahme: Stellen Sie sicher, dass alle Teile ordnungsgemäß und sicher montiert sind. Herausbrechende Gehäuseteile durch falsche Belastung Gefährdung: Unzulässige Belastung führt zu Materialschäden und einem möglichen Herausbrechen von Gehäuseteilen. Maßnahme: Achten Sie auf die korrekte Verteilung der Last und die Verwendung der empfohlenen Traglast. Kippgefahr durch unebenen Boden Gefährdung: Ein unebener Boden kann das Kippen des Schranks oder Geräts verursachen. Maßnahme: Stellen Sie sicher, dass der Untergrund eben und stabil ist, um Kippgefahren zu vermeiden. Kippgefahr durch zu geringe Tragfähigkeit des Untergrunds Gefährdung: Eine zu geringe Tragfähigkeit des Untergrunds kann das Kippen des Schranks begünstigen. Maßnahme: Überprüfen Sie vor der Installation die Tragfähigkeit des Untergrunds und stellen Sie sicher, dass er das Gewicht sicher tragen kann. Schrank kann kippen bei schwerer Server-Einheit nach vorne ziehen Gefährdung: Das nach vorne Ziehen von schweren Server-Einheiten kann den Schrank kippen lassen. Maßnahme: Schränke und Server-Einheiten immer mit geeigneten Halterungen sichern und bei der Handhabung von schweren Geräten Unterstützung hinzuziehen. Kippgefahr bei schwerer Kühleinheit ohne Sicherungsmaßnahmen Gefährdung: Eine unsachgemäße Befestigung von Kühleinheiten an externen Halterungen kann das Kippen des Schranks oder Geräts zur Folge haben. Maßnahme: Sichern Sie Kühleinheiten durch geeignete Vorrichtungen, um ein Kippen zu vermeiden. Seitenwände fallen ab – Vorreiber nicht korrekt verwendet Gefährdung: Unsachgemäß eingesetzte Vorreiber können dazu führen, dass Seitenwände des Schranks abfallen. Maßnahme: Überprüfen Sie regelmäßig, dass alle Vorreiber korrekt und sicher montiert sind. Traglast nicht gegeben Gefährdung: Eine nicht ausreichende Traglast kann das System destabilisieren. Maßnahme: Überprüfen Sie vor der Installation die Traglastangaben und stellen Sie sicher, dass der Untergrund sowie die Regale ausreichend stabil sind. Unzureichende Befestigung bei Zubehörmontage Gefährdung: Lose montierte Zubehörteile können gefährlich herunterfallen. Maßnahme: Befestigen Sie alle Zubehörteile sorgfältig und überprüfen Sie diese regelmäßig auf Festigkeit. Unzureichende Wandstatik – Gehäuse fällt herunter Gefährdung: Unzureichende Wandstatik kann dazu führen, dass das Gehäuse herunterfällt. Maßnahme: Vergewissern Sie sich vor der Montage, dass die Wand ausreichend statisch belastbar ist und das Gehäuse sicher montiert werden kann. Verletzung durch herabfallende Anbauteile Gefährdung: Nicht ausreichend befestigte Anbauteile können herunterfallen und Verletzungen verursachen. Maßnahme: Achten Sie auf die korrekte Befestigung aller Anbauteile und überprüfen Sie diese regelmäßig.
Herstellerangabe
Ersatzteil
Art. Nr. 102131.1
Metallscharnier (3 tlg.) für Fronttür der Wandgehäuse 1/2-teilig
Art. Nr. 102130GR.04

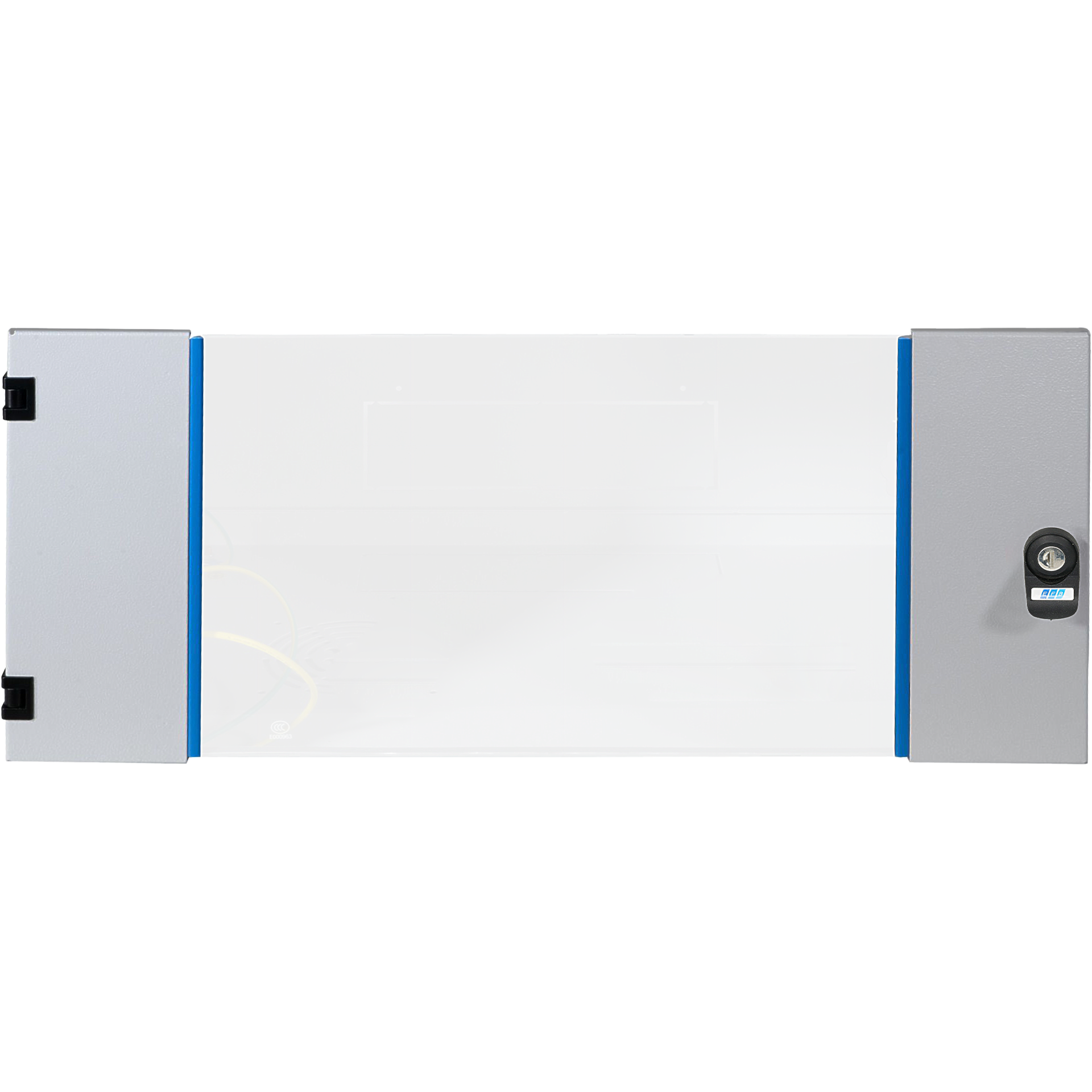

Fronttür für Wandverteiler 4HE, Glas, RAL7035
Zubehör
Art. Nr. 691776.04

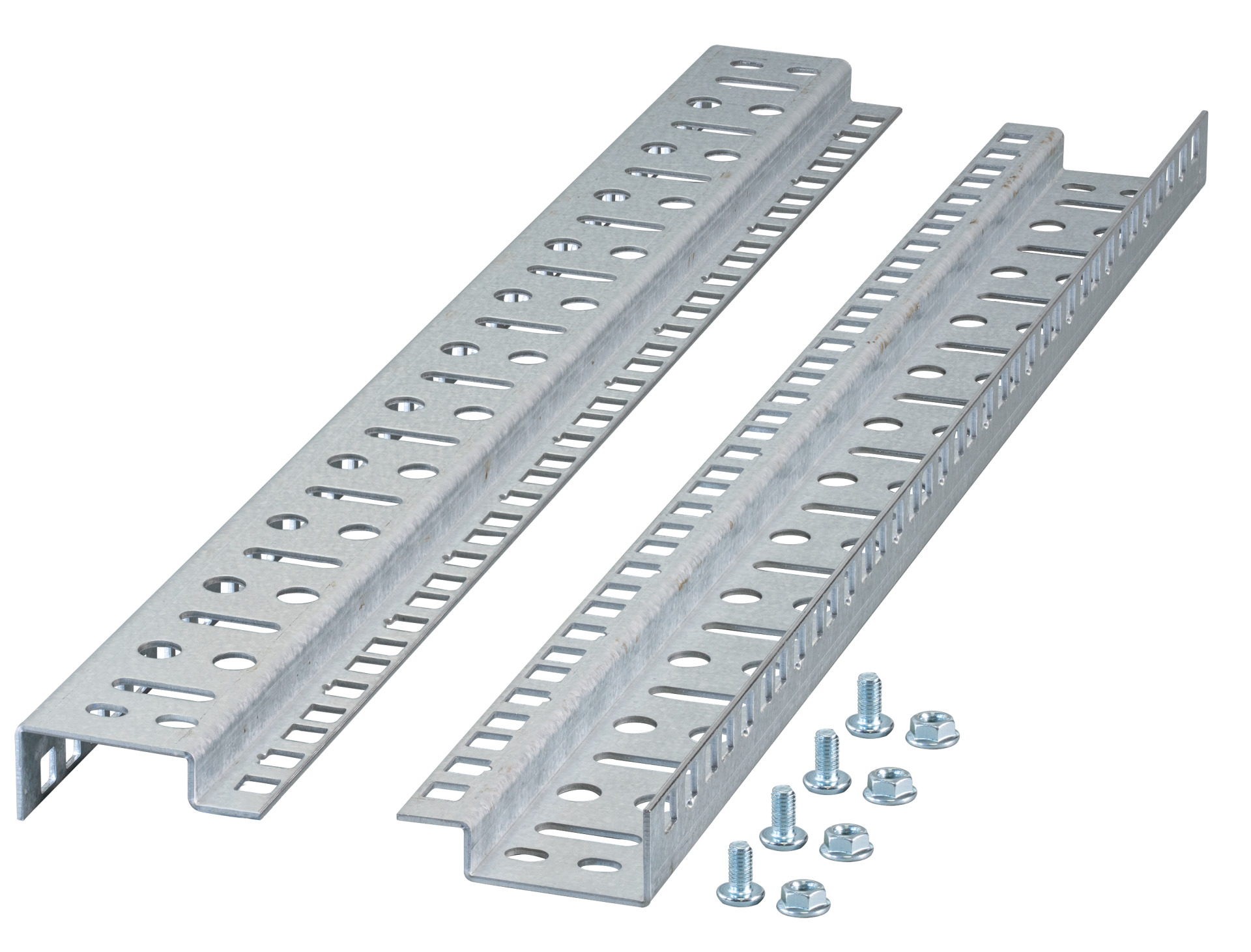

19" Profilschienen 4HE für Wandgehäuse 1-tlg./2-tlg., Set 2 Stück
Art. Nr. 691656GR

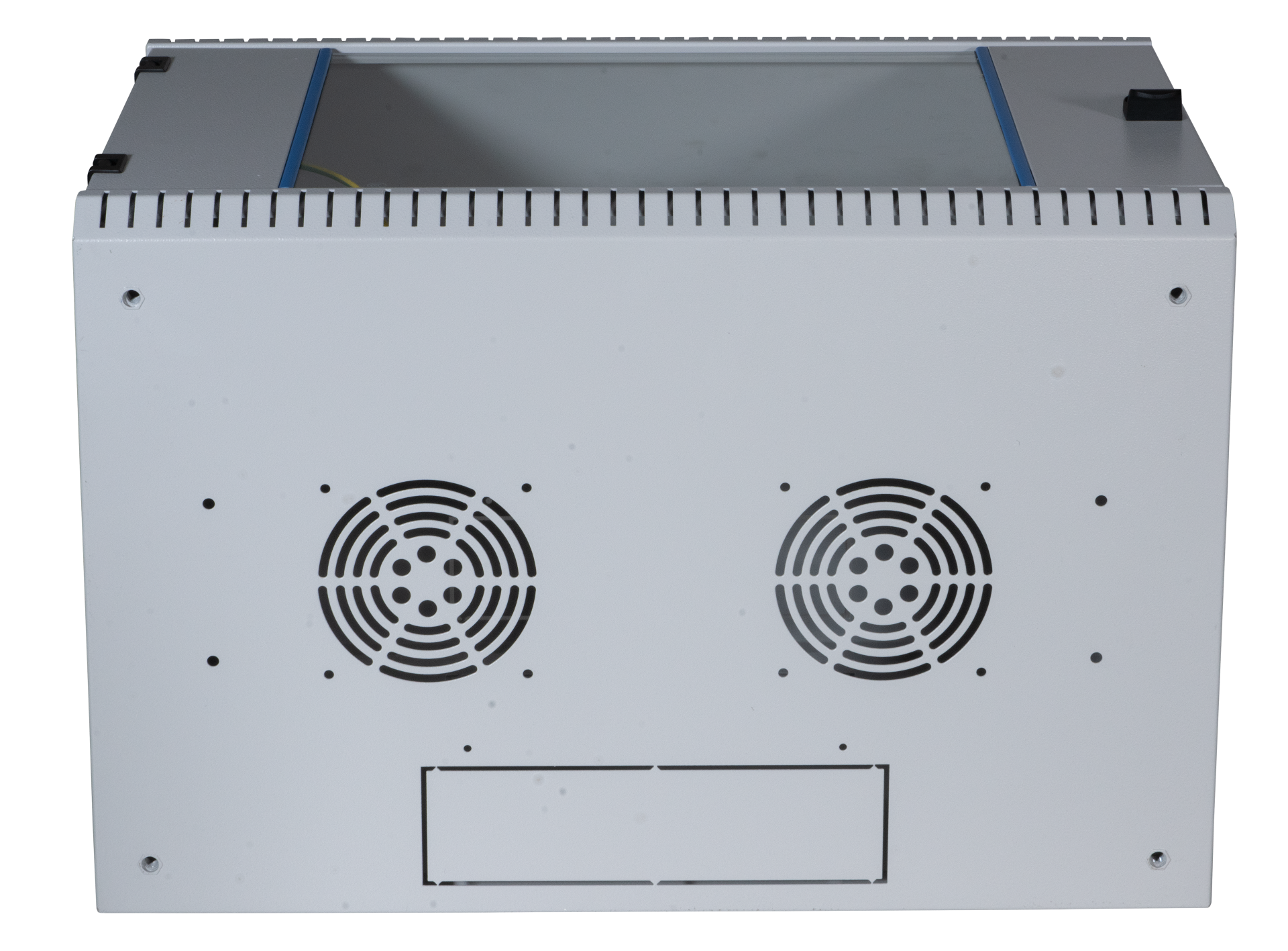

Lüftereinheit 2-fach, Plug & Play, RAL7035
Art. Nr. OFF-NIV01
Nivellierfüße für Schrankserie OFFICE und Wandgehäuse, 4 Stk. M8
