19" Wandgehäuse IP55, Tiefe 600 mm, RAL7035
19" Wandgehäuse IP55, 12HE, Stahltür, Tiefe 600 mm, RAL7035
Artikelnummer:
691712IP55.2
EAN Nr.:
4049759156817
Produktinformationen für 19" Wandgehäuse IP55, 12HE, Stahltür, Tiefe 600 mm, RAL7035

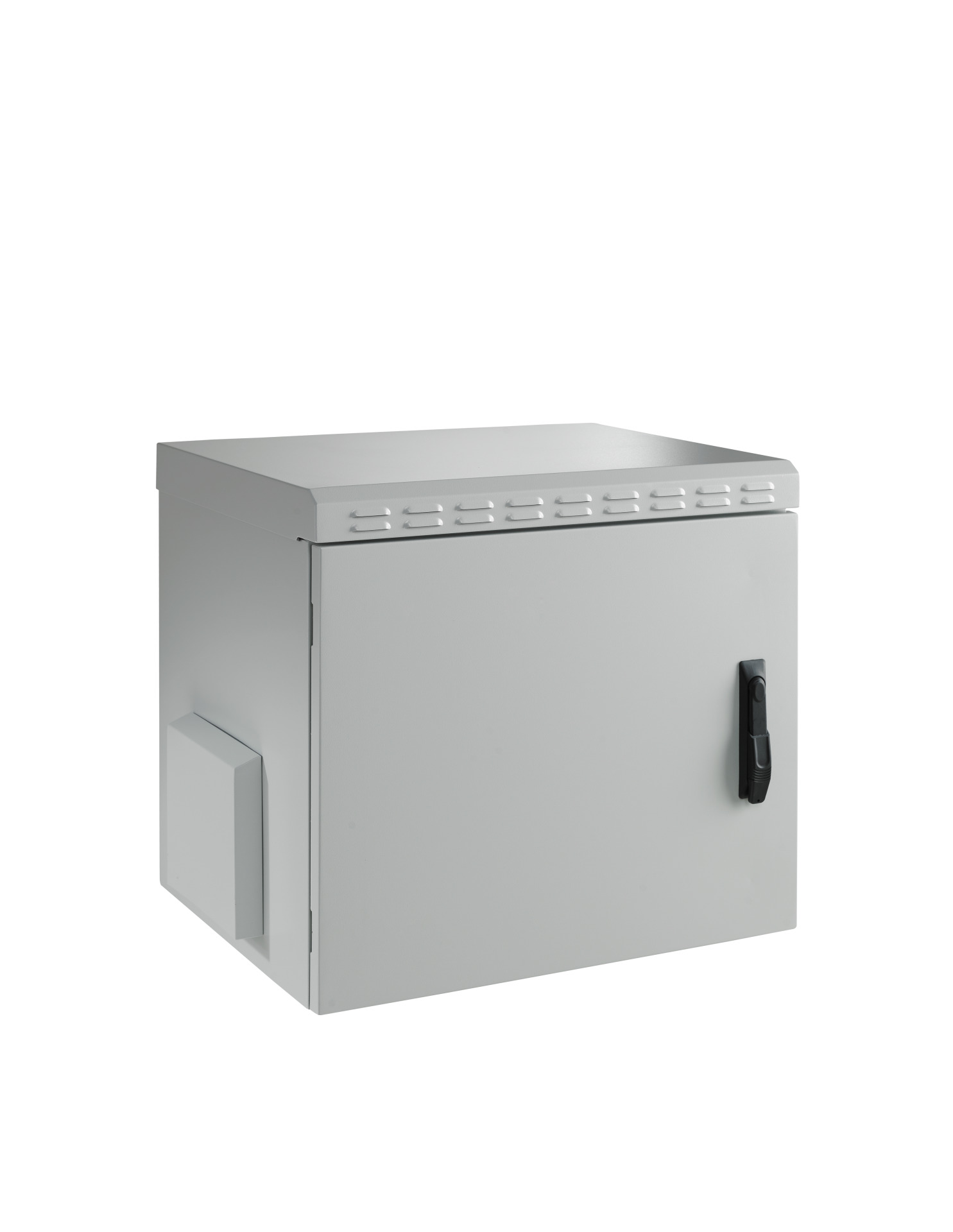

Stahlblechgehäuse mit geschweißtem Korpus, komplett vormontiert
Rechts- und linksseitig metallgeschützte Luftzuführungen zur passiven Belüftung
Dichtungen an Dach und Tür für Staub- und Wasserschutz
Seitenwände nicht abnehmbar

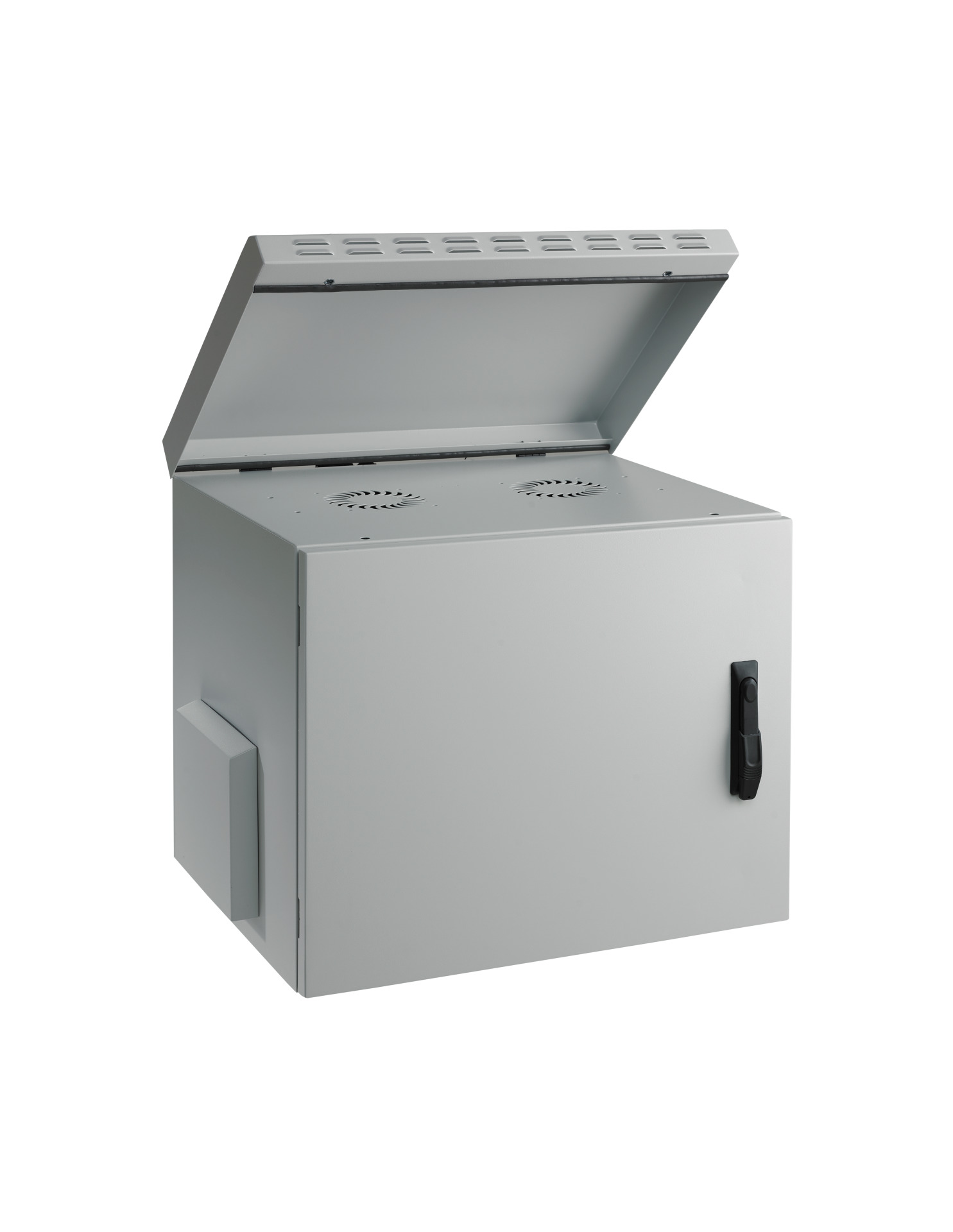

Dach klappbar, Innendach vorbereitet für Einbau von Plug&Play Lüftereinheit Art.-Nr. 691656GR (Netzkabel nicht enthalten, bitte separat bestellen, z.B. Art.-Nr. EK504.x)

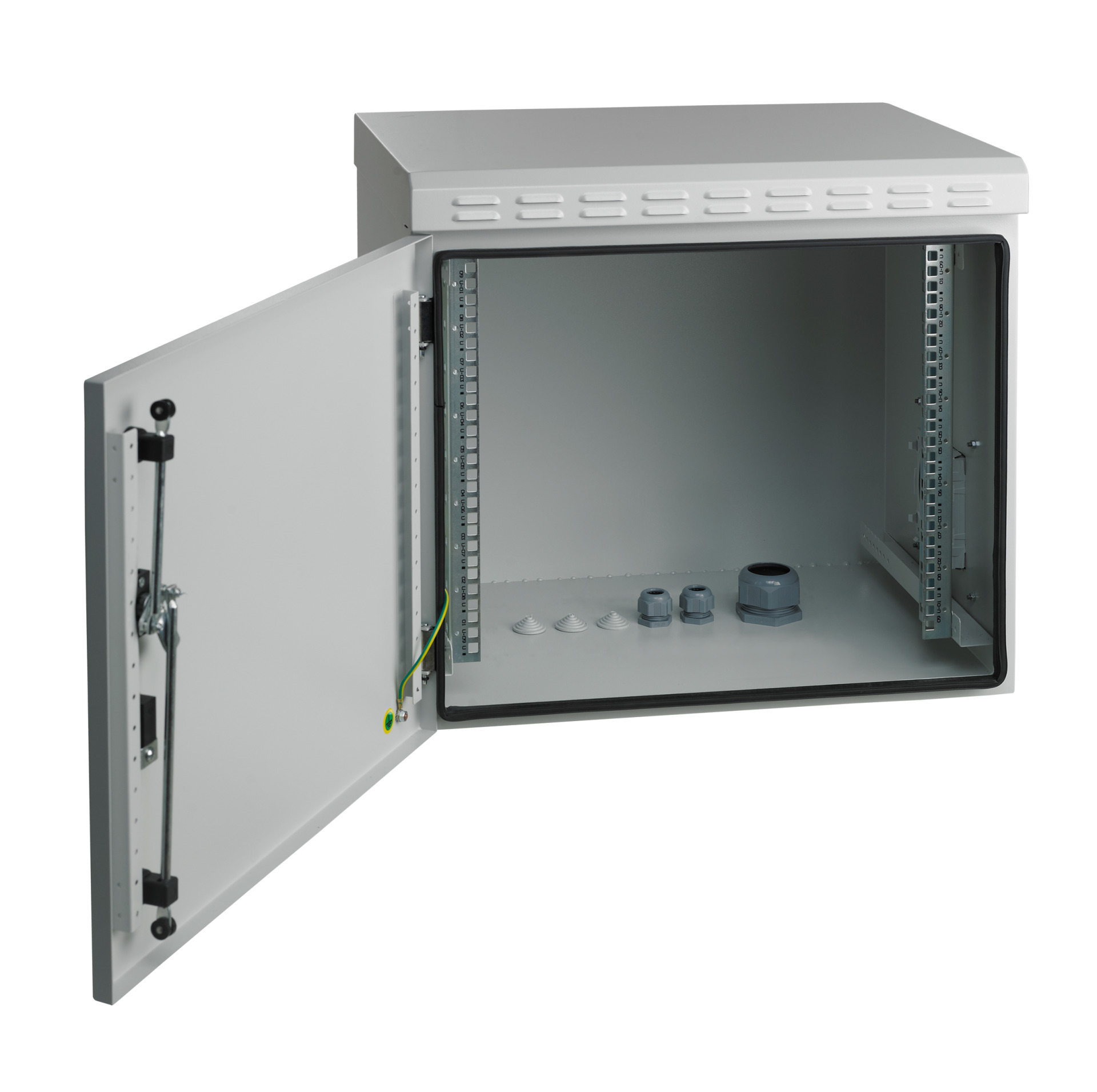

Boden mit PG Verschraubungen 1 x PG48, 2 x PG21 sowie 3 x Ø 20 mm PVC Kabeltüllen
Bei Tiefe 450 mm innen 2 x 19" Streben vorn, verzinkt, mit Nummerierung der Höheneinheiten
Bei Tiefe 600 mm innen 4 x 19" Streben (2 vorn, 2 hinten), verzinkt, mit Nummerierung der Höheneinheiten
Fronttür Stahlblech mit zusätzlicher Verstärkung und 3-Punkt-Stangenverschluss, abschließbar, mit Profilhalbzylinder nach DIN 18252 / EN1303
Profilhalbzylinder bauseitig austauschbar
Schrankteile innenseitig komplett geerdet
Traglast 100 kg
Lackierung RAL7035, lichtgrau
Schutzart IP55
Sockel zur Aufstellung optional erhältlich

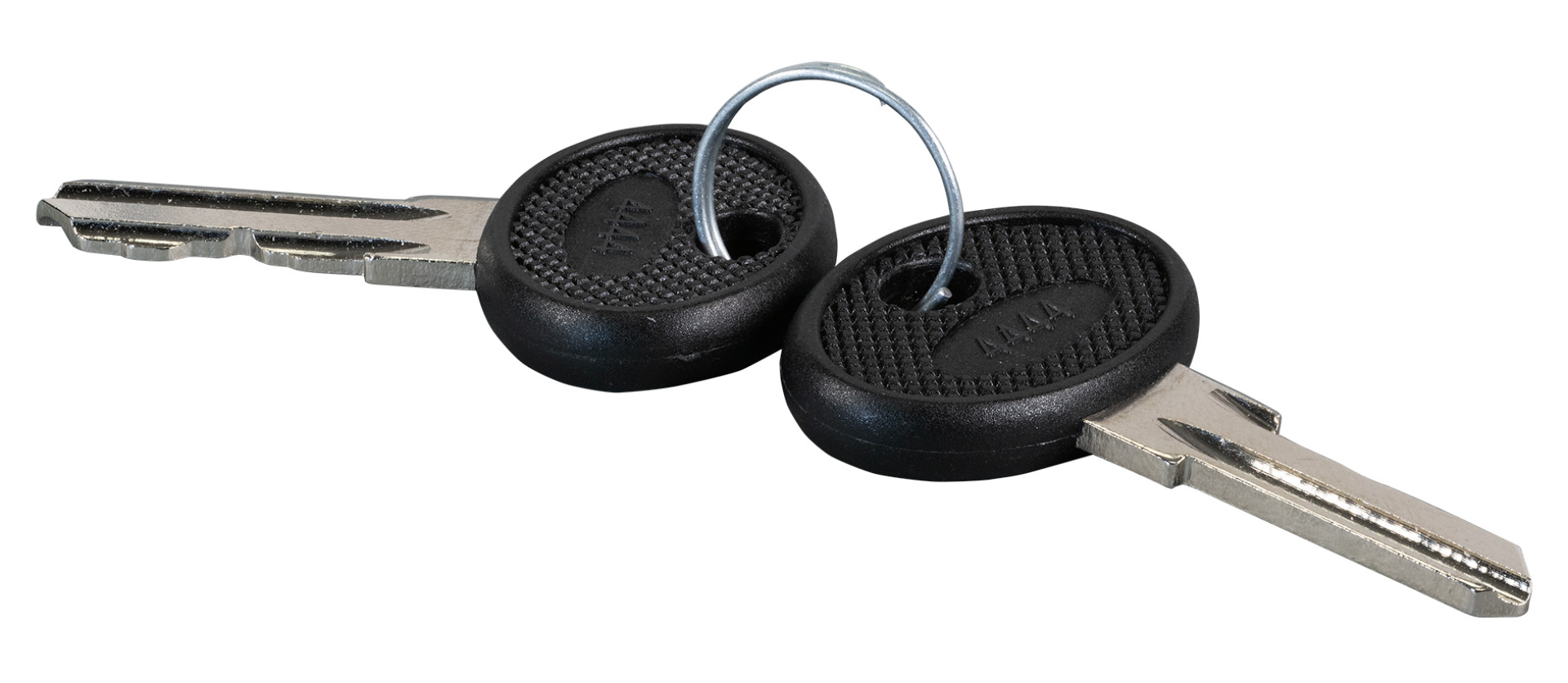

Inklusive Zubehör: 4 x Wandhalter, 2 x Schlüssel
Rechts- und linksseitig metallgeschützte Luftzuführungen zur passiven Belüftung
Dichtungen an Dach und Tür für Staub- und Wasserschutz
Seitenwände nicht abnehmbar
Dach klappbar, Innendach vorbereitet für Einbau von Plug&Play Lüftereinheit Art.-Nr. 691656GR (Netzkabel nicht enthalten, bitte separat bestellen, z.B. Art.-Nr. EK504.x)
Boden mit PG Verschraubungen 1 x PG48, 2 x PG21 sowie 3 x Ø 20 mm PVC Kabeltüllen
Bei Tiefe 450 mm innen 2 x 19" Streben vorn, verzinkt, mit Nummerierung der Höheneinheiten
Bei Tiefe 600 mm innen 4 x 19" Streben (2 vorn, 2 hinten), verzinkt, mit Nummerierung der Höheneinheiten
Fronttür Stahlblech mit zusätzlicher Verstärkung und 3-Punkt-Stangenverschluss, abschließbar, mit Profilhalbzylinder nach DIN 18252 / EN1303
Profilhalbzylinder bauseitig austauschbar
Schrankteile innenseitig komplett geerdet
Traglast 100 kg
Lackierung RAL7035, lichtgrau
Schutzart IP55
Sockel zur Aufstellung optional erhältlich
Inklusive Zubehör: 4 x Wandhalter, 2 x Schlüssel
Technische Eigenschaften
| Anzahl Packstücke: | 1 |
|---|---|
| Anzahl der Türen: | 1 |
| Art der Lüftung: | passiv |
| Ausführung: | mit Festrahmen |
| Ausführung der Oberfläche: | pulverbeschichtet |
| Ausführung der Profilschiene: | L-förmig |
| Mit Dachblech: | Ja |
| Mit Erdung: | Ja |
| Mit Fronttür: | Ja |
| Mit Seitenwänden: | Ja |
| Montage-Ebene: | vorne und hinten |
| Rastermaß: | 482,6 mm (19 Zoll) |
| Schrankserie: | 19" Wandgehäuse IP55 |
| Schutzart: | IP55 |
| Werkstoff: | Stahl |
| Zerlegbar: | Ja |
Varianten
| Art. Nr. | Bezeichnung | Tiefe | Traglast | Farbe | Breite | Höhe | Anzahl der Höheneinheiten (HE) | RAL-Nummer | |
|---|---|---|---|---|---|---|---|---|---|
| 691707IP55.2 | 19" Wandgehäuse IP55, 7HE, Stahltür, Tiefe 600 mm, RAL7035 | 600 mm | 100 kg | grau | 600 mm | 410 mm | 7 HE | 7035 | |
| 691709IP55.2 | 19" Wandgehäuse IP55, 9HE, Stahltür, Tiefe 600 mm, RAL7035 | 600 mm | 100 kg | grau | 600 mm | 500 mm | 9 HE | 7035 | |
| 691712IP55.2 | 19" Wandgehäuse IP55, 12HE, Stahltür, Tiefe 600 mm, RAL7035 | 600 mm | 100 kg | grau | 600 mm | 630 mm | 12 HE | 7035 | |
| 691716IP55.2 | 19" Wandgehäuse IP55, 16HE, Stahltür, Tiefe 600 mm, RAL7035 | 600 mm | 100 kg | grau | 600 mm | 810 mm | 16 HE | 7035 | |
| 691720IP55.2 | 19" Wandgehäuse IP55, 20HE, Stahltür, Tiefe 600 mm, RAL7035 | 600 mm | 100 kg | grau | 600 mm | 1000 mm | 20 HE | 7035 |
Sicherheitshinweise
Blockieren Sie keine Belüftungsöffnungen, um eine Überhitzung der Komponenten zu vermeiden. Betreiben Sie das Gerät nicht über die zulässigen Anschlusswerte hinaus, um Überlastung und übermäßige Wärmeentwicklung zu verhindern. Achten Sie darauf, dass das Gerät während des Betriebs nicht überhitzt.
