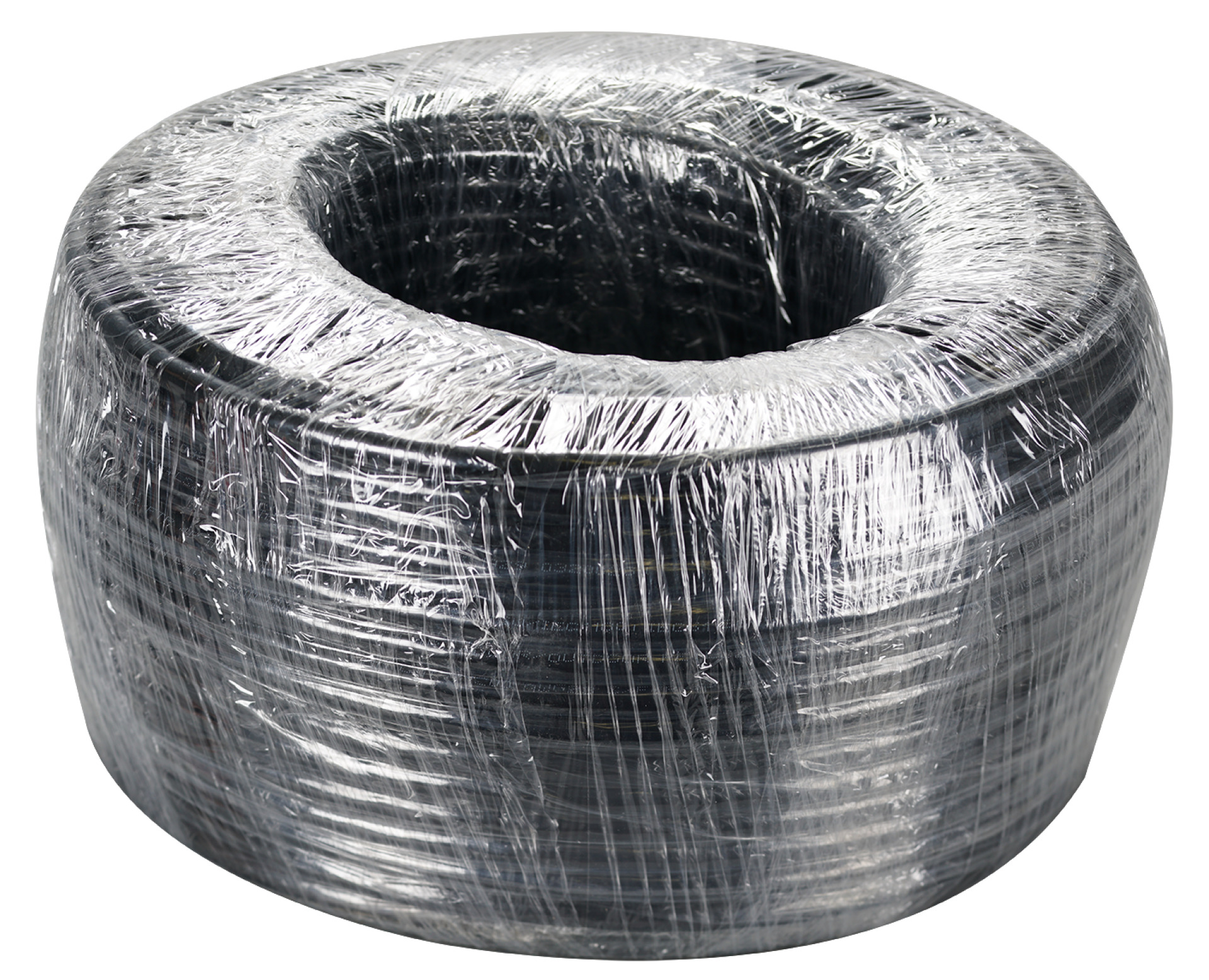

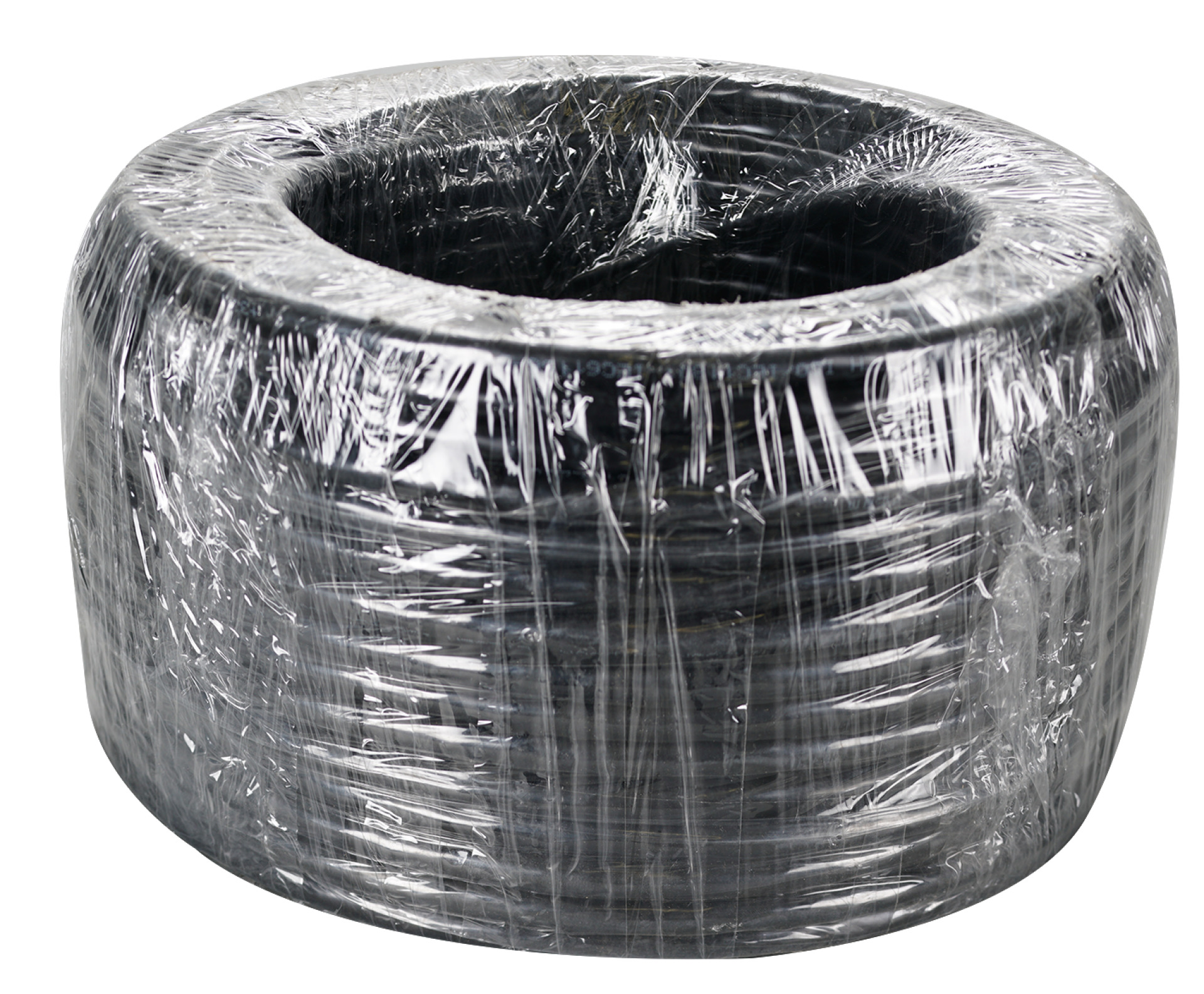

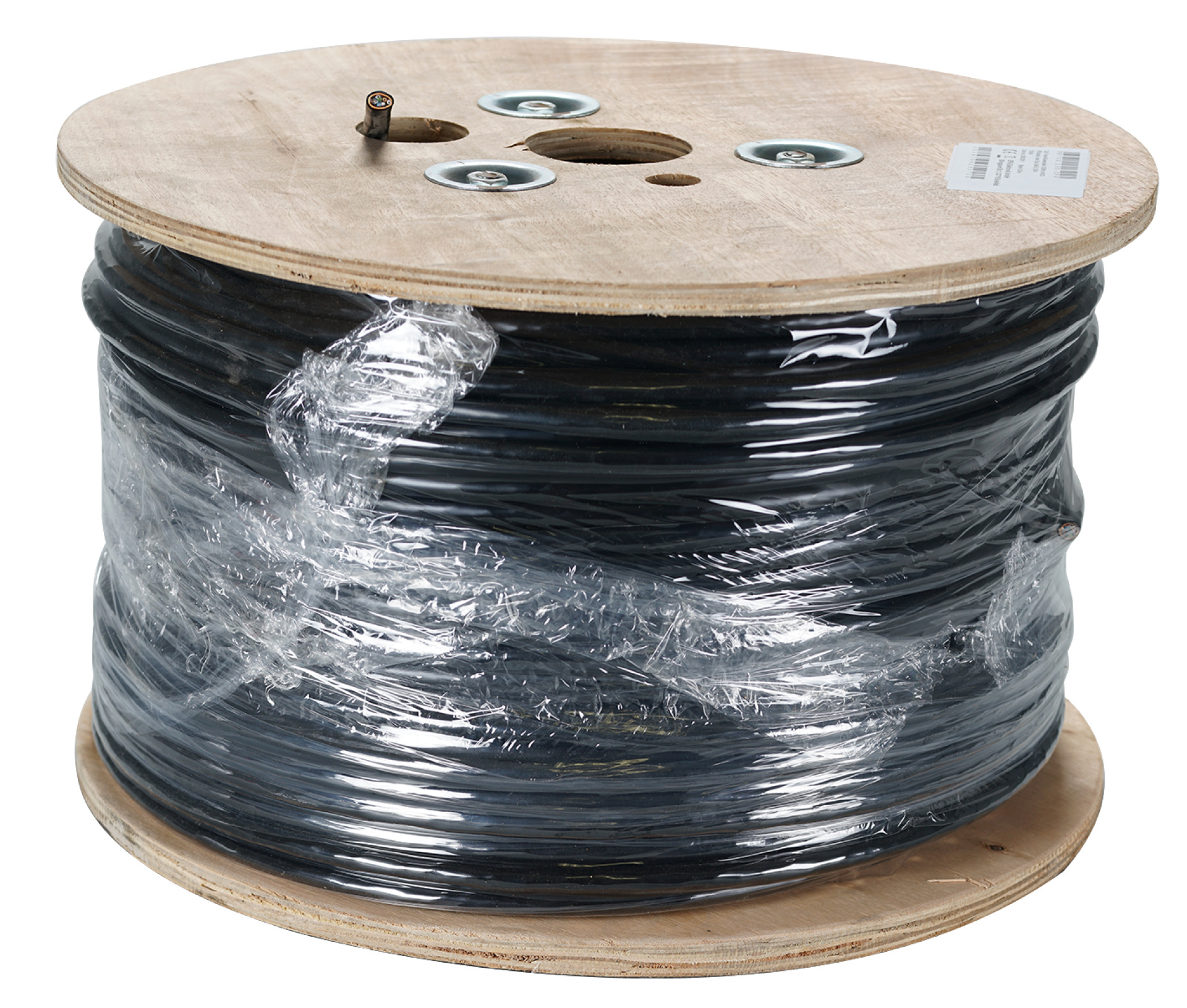

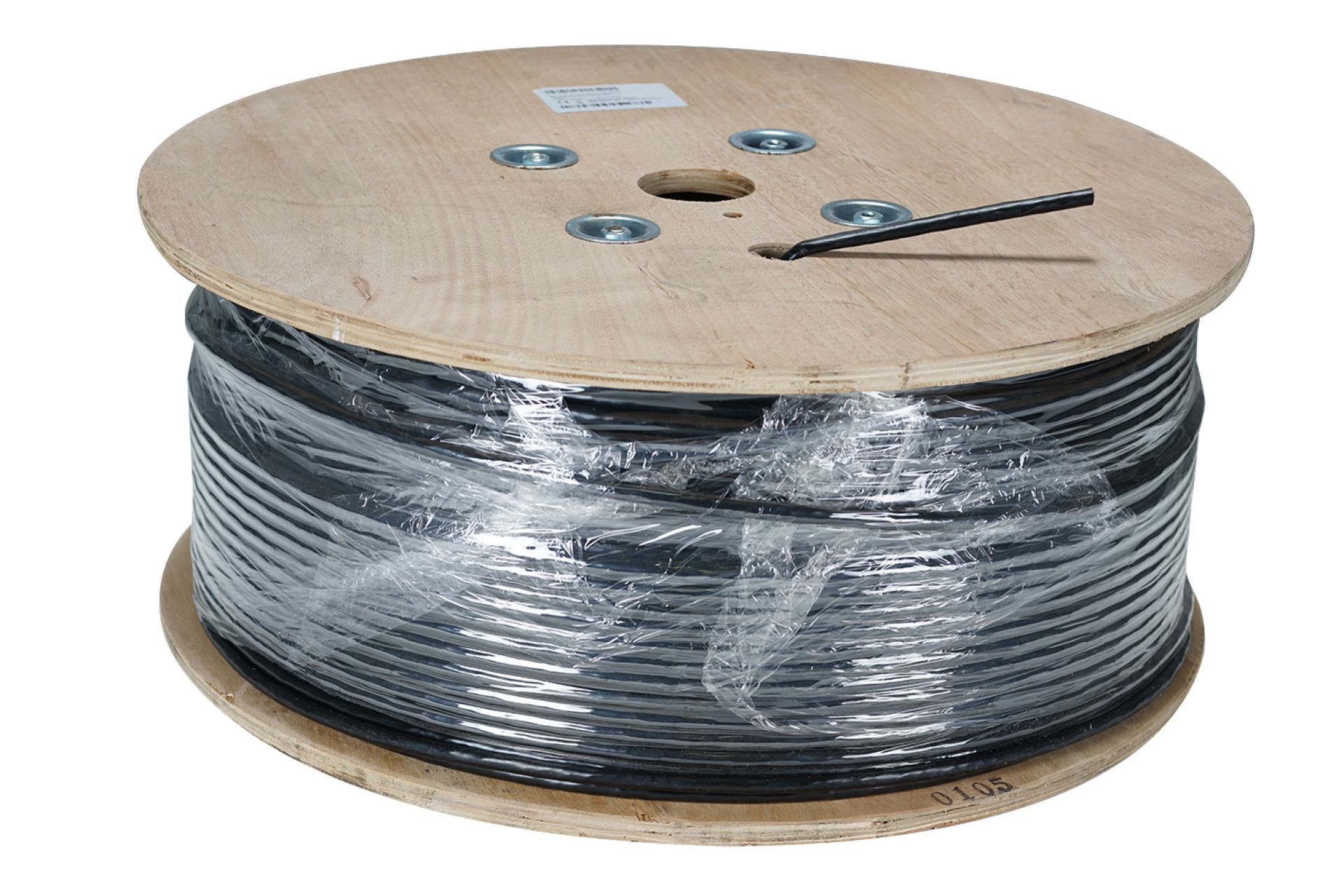

Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP
Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 1000m
Artikelnummer:
99733.1-CPR
EAN Nr.:
4049759251154
Produktinformationen für Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 1000m
Das Cat.7 S/FTP Innen-/Außenkabel zeichnet sich durch den Kabelaufbau 4x2xAWG23/1 aus und erreicht eine Übertragungsfrequenz von bis zu 1200 MHz.
Das Kabel ist für die Installationen in trockenen oder feuchten Räumen, im Außen- oder im Erdreich geeignet. Konform zu den Normen ISO/IEC 11801, DIN EN 50173, DIN EN 50288-4-1.
Das Kabel verfügt über einen PE-Außenmantel und einen halogenfreien LSZH-Innenmantel.
Der LSZH-Mantel ist konform zu der Norm IEC 60332-1 und vergleichbar zur CPR Euroklasse Dca.
Das Gesamtkabel ist nach BauPVO Euroklasse Fca.
Da es nur möglich ist auf ein Gesamtkabel eine CPR-Zertifizierung zu machen, gibt es zum Innenkabel keine CPR-Zertifizierung.
Das Kabel ist für die Installationen in trockenen oder feuchten Räumen, im Außen- oder im Erdreich geeignet. Konform zu den Normen ISO/IEC 11801, DIN EN 50173, DIN EN 50288-4-1.
Das Kabel verfügt über einen PE-Außenmantel und einen halogenfreien LSZH-Innenmantel.
Der LSZH-Mantel ist konform zu der Norm IEC 60332-1 und vergleichbar zur CPR Euroklasse Dca.
Das Gesamtkabel ist nach BauPVO Euroklasse Fca.
Da es nur möglich ist auf ein Gesamtkabel eine CPR-Zertifizierung zu machen, gibt es zum Innenkabel keine CPR-Zertifizierung.
Technische Eigenschaften
| (Halogenfrei): | nach EN 60754-1/2 |
|---|---|
| (Halogenfrei): | nach EN 60754 |
| AWG-Querschnitt: | 23/1 |
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | 8 x AD |
| Biegeradius (statisch): | 7 x AD |
| Direktive/Verordnung: | REACH 1907/2006/EC |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Flammwidrig: | nach EN 60332-1 |
| Flammwidrig: | nach IEC 60754-2 |
| Flammwidrig: | nach IEC 61034 |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Installationsstandard: | EN 50174 |
| Kabel: | IEC 61156-5 |
| Kabel: | EN 50288-4-1 |
| Kabelaufbau: | S/FTP |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 80 dB |
| Kopplungsdämpfung Typ: | Typ 1 |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, blank |
| Leiterdurchmesser: | 0,56 mm |
| Mantel-Material: | PE + LSZH |
| Max. Frequenz: | 1200 MHz |
| NVP-Wert: | 76 % |
| PoE: | nach IEEE802.3af PoE |
| PoE: | nach IEEE802.3bt 4PPoE |
| PoE: | nach IEEE802.3at PoE+ |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Folie + Geflecht |
| Schleifenwiderstand: | 171,2 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Ja |
| Verkabelungsstandards: | ISO/IEC 11801 |
| Verkabelungsstandards: | EN 50173-1 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 15 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -30 – 70 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -30 – 70 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | Typ | Ader-Zahl | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 99733.1-CPR | Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 1000m | schwarz | simplex | 8 | 1,0 m | 25,9 kg/km | 132 kg/km | 100 N | 8,4 mm | 1200 MJ/km | |
| 99733.500-CPR | Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 500m | schwarz | simplex | 8 | 500,0 m | 25,9 kg/km | 132 kg/km | 100 N | 8,4 mm | 1200 MJ/km | |
| 99733.250-CPR | Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 250m | schwarz | simplex | 8 | 250.0 m | 25,9 kg/km | 132 kg/km | 100 N | 8,4 mm | 1200 MJ/km | |
| 99733.100-CPR | Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 100m | schwarz | simplex | 8 | 100,0 m | 25,9 kg/km | 132 kg/km | 100 N | 8,4 mm | 1200 MJ/km | |
| 99733.50-CPR | Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 50m | schwarz | simplex | 8 | 50.0 m | 25,9 kg/km | 132 kg/km | 100 N | 8,4 mm | 1200 MJ/km | |
| 99733.25-CPR | Cat.7 Innen-/Aussenkabel 1200MHz AWG23 S/FTP,PE Mantel, innen Dca, Sw& Or, 25m | schwarz | simplex | 8 | 25.0 m | 25,9 kg/km | 132 kg/km | 100 N | 8,4 mm | 1200 MJ/km |
