Cat.7 Dätwyler 7702 862 MHz PIMF S/FTP
CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz,rot
Artikelnummer:
98714.1000
Produktinformationen für CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz,rot

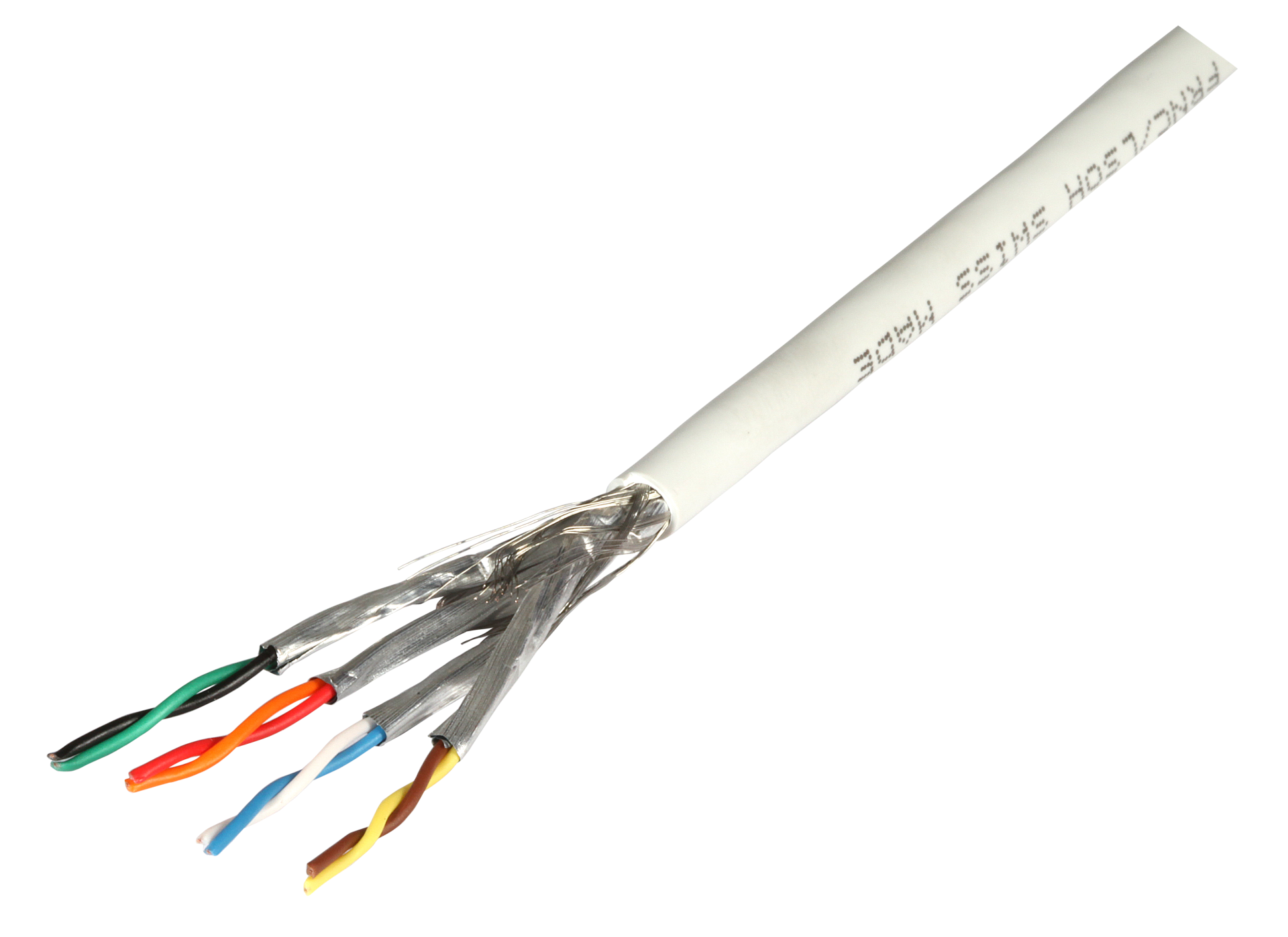

Cat.7 Dätwyler 7702 4P flex TC CPR Dca PIMF S/FTP
Elektrisch und mechanisch hervorragendes Cat.7-Rangierkabel - übertrifft die Anforderungen der ISO/IEC 11801, IEC 61156-6, EN 50173-1 und EN 50288-4-2. Exzellente Schirmwirkung dank Paar- und Geflechtschirm. Kupfer Litzen und Geflecht verzinnt. Klare Unterscheidung der Adern im konfektionierten Steckverbinder dank unterschiedlicher Aderfarben. Kompatibel mit allen gängigen Stecksystemen nach EN 50173, ISO/IEC 11801 und 60603-x.
Brandschutz nach Euroklasse Dca.
Als Daten-Rangier- und Geräteanschlusskabel, speziell geeignet für Sammelpunkt- (Consolidation Point, CP-) Applikationen. Für die Übertragung von digitalen und analogen Sprach-, Bild-, Multimedia- und Datensignalen. Einsetzbar für alle ICT-Netzanwendungen bis zur Klasse F (600 MHz) gemäß EN 50173-1 und ISO/IEC 11801, darüber hinaus auch für Multimedia-Anwendungen im CATV-Frequenzbereich bis 862 MHz gemäß IEC 15018.
Geeignet für die Übertragung von Power over Ethernet (PoE) / PoE+.
Elektrisch und mechanisch hervorragendes Cat.7-Rangierkabel - übertrifft die Anforderungen der ISO/IEC 11801, IEC 61156-6, EN 50173-1 und EN 50288-4-2. Exzellente Schirmwirkung dank Paar- und Geflechtschirm. Kupfer Litzen und Geflecht verzinnt. Klare Unterscheidung der Adern im konfektionierten Steckverbinder dank unterschiedlicher Aderfarben. Kompatibel mit allen gängigen Stecksystemen nach EN 50173, ISO/IEC 11801 und 60603-x.
Brandschutz nach Euroklasse Dca.
Als Daten-Rangier- und Geräteanschlusskabel, speziell geeignet für Sammelpunkt- (Consolidation Point, CP-) Applikationen. Für die Übertragung von digitalen und analogen Sprach-, Bild-, Multimedia- und Datensignalen. Einsetzbar für alle ICT-Netzanwendungen bis zur Klasse F (600 MHz) gemäß EN 50173-1 und ISO/IEC 11801, darüber hinaus auch für Multimedia-Anwendungen im CATV-Frequenzbereich bis 862 MHz gemäß IEC 15018.
Geeignet für die Übertragung von Power over Ethernet (PoE) / PoE+.
Technische Eigenschaften
| (Halogenfrei): | nach EN 60754-1/2 |
|---|---|
| AWG-Querschnitt: | 26/7 |
| Ader-Isolation: | PVC |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | 40 mm |
| Biegeradius (statisch): | 20 mm |
| Flammwidrig: | nach IEC/EN 60332-1-2 |
| Halogenfrei nach EN 50267-2-2: | Ja |
| Installationsstandard: | EN 50174 |
| Kabel: | EN 50288-4-1 |
| Kabel: | IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kategorie: | 7 |
| Laufzeitunterschied: | 4 ns/100m |
| Leiter-Klasse: | Kl.2 = mehrdrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantel-Material: | FRNC-B |
| Max. Frequenz: | 862 MHz |
| NVP-Wert: | 78 % |
| PoE: | nach IEEE802.3af PoE |
| PoE: | nach IEEE802.3bt 4PPoE |
| PoE: | nach IEEE802.3at PoE+ |
| Raucharm: | nach EN 61034-2 |
| Raucharm nach EN 61034-2: | Ja |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 275 Ohm/km |
| UV beständig: | Nein |
| Verkabelungsstandards: | ISO/IEC 11801 |
| Verkabelungsstandards: | EN 50173-1 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
Varianten
| Art. Nr. | Bezeichnung | Typ | Ader-Zahl | Länge | Mantel-Farbe | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 98711.1000 | CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz,grau | simplex | 8 | 1000,0 m | grau | - | - | - | - | - | |
| 98712.1000 | CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz,blau | simplex | 8 | 1000,0 m | blau | - | - | - | - | - | |
| 98713.1000 | CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz,gelb | simplex | 8 | 1000,0 m | gelb | - | - | - | - | - | |
| 98714.1000 | CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz,rot | simplex | 8 | 1000,0 m | rot | - | - | - | - | - | |
| 98715.1000 | CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz,grün | simplex | 8 | 1000,0 m | grün | - | - | - | - | - | |
| 98716.1000 | CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz,schwarz | simplex | 8 | 1000,0 m | schwarz | - | - | - | - | - | |
| 98711.1 | CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz, grau | simplex | 8 | 1,0 m | grau | 18,1 kg/km | 39,5 kg/km | 56 N | 5,8 mm | 0,38 MJ/m | |
| 98712.1 | CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz, blau | simplex | 8 | 1,0 m | blau | 18,1 kg/km | 39,5 kg/km | 56 N | 5,8 mm | 0,38 MJ/m | |
| 98713.1 | CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz, gelb | simplex | 8 | 1,0 m | gelb | 18,1 kg/km | 39,5 kg/km | 56 N | 5,8 mm | 0,38 MJ/m | |
| 98714.1 | CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz, rot | simplex | 8 | 1,0 m | rot | 18,1 kg/km | 39,5 kg/km | 56 N | 5,8 mm | 0,38 MJ/m | |
| 98715.1 | CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz, grün | simplex | 8 | 1,0 m | grün | 18,1 kg/km | 39,5 kg/km | 56 N | 5,8 mm | 0,38 MJ/m | |
| 98716.1 | CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz, schwarz | simplex | 8 | 1,0 m | schwarz | 18,1 kg/km | 39,5 kg/km | 56 N | 5,8 mm | 0,38 MJ/m | |
| 98719.1000 | CU 7702 flex TC 4P AWG26/7 CPR Dca, Cat.7, 862MHz,orange | simplex | 8 | 1000,0 m | orange | - | - | - | - | - |
