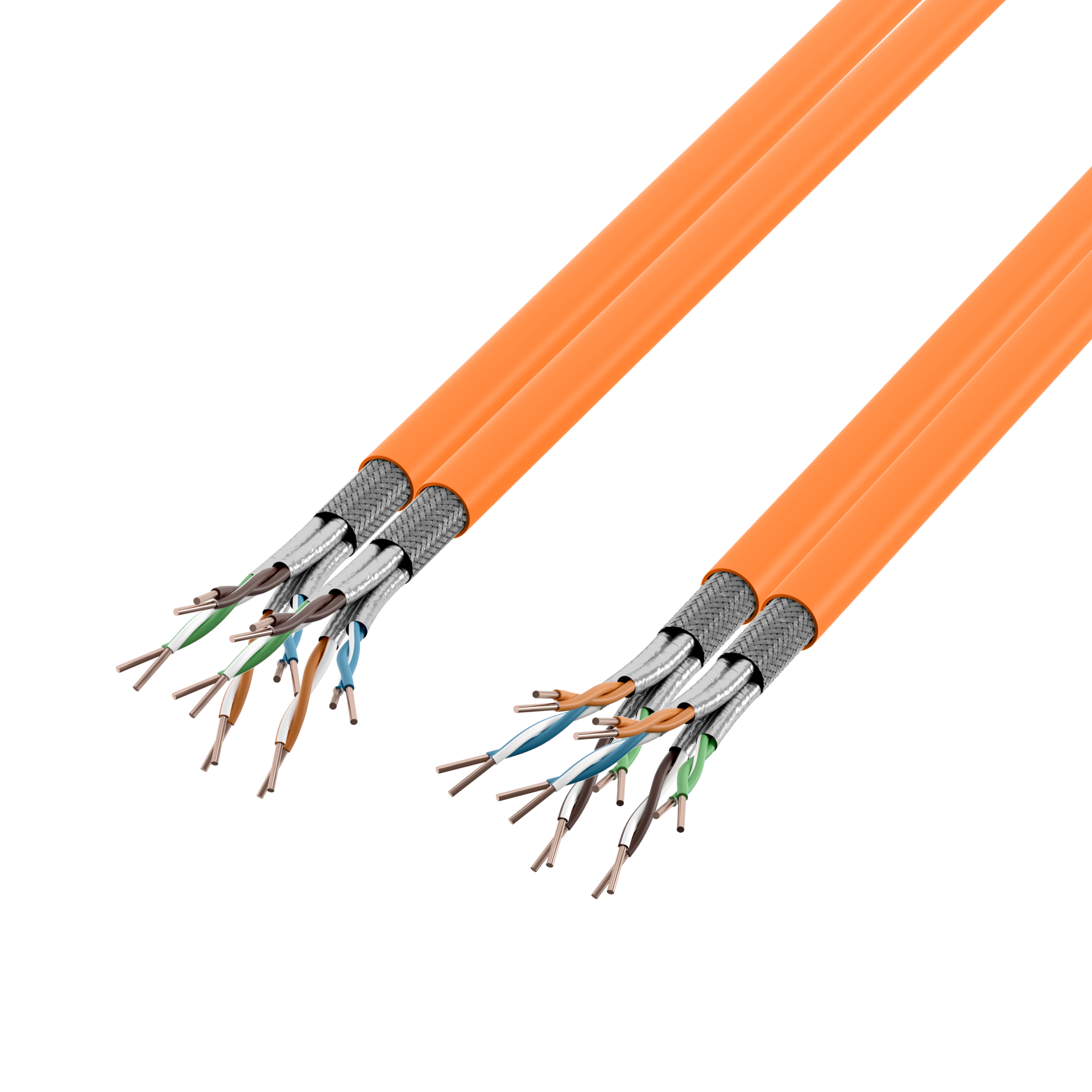

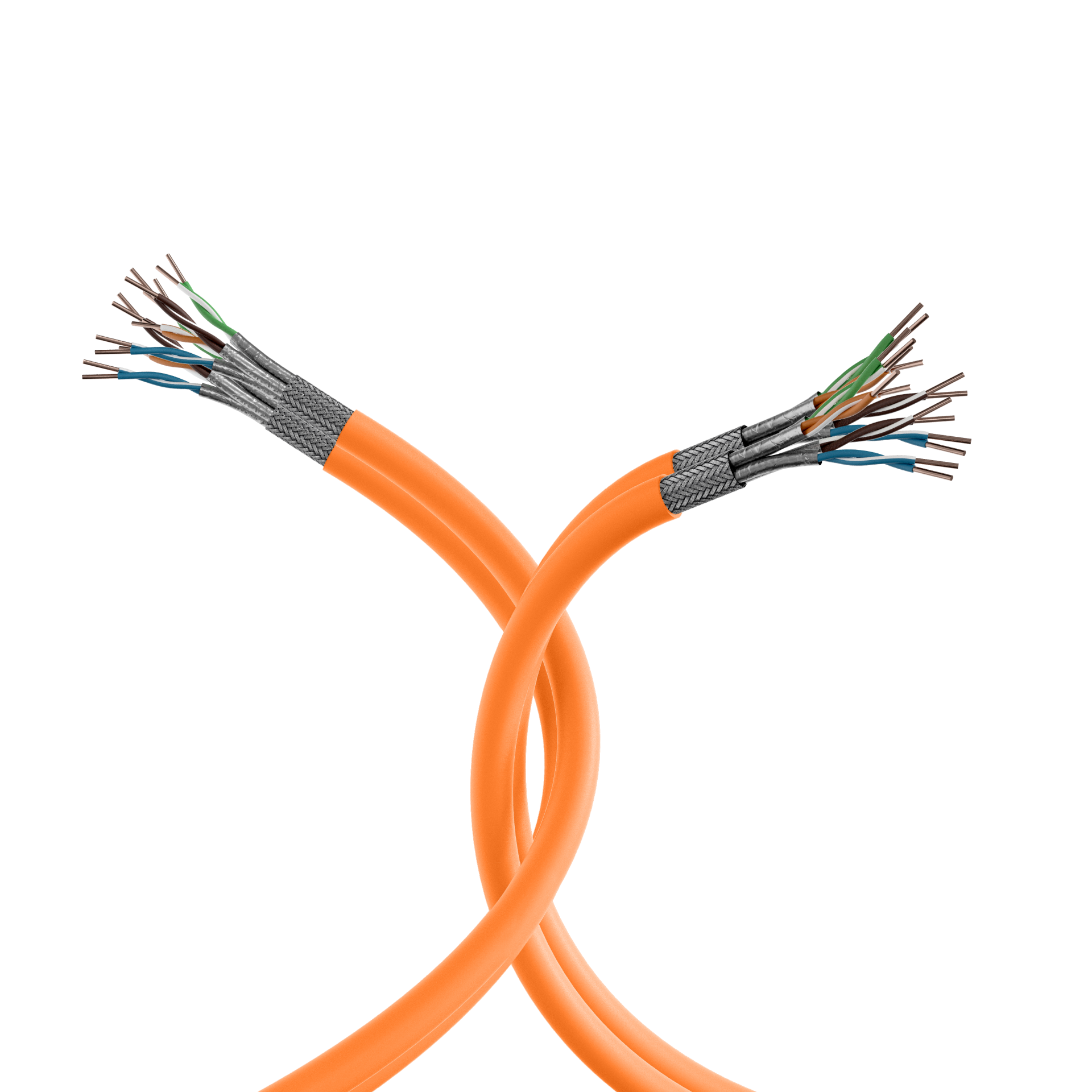

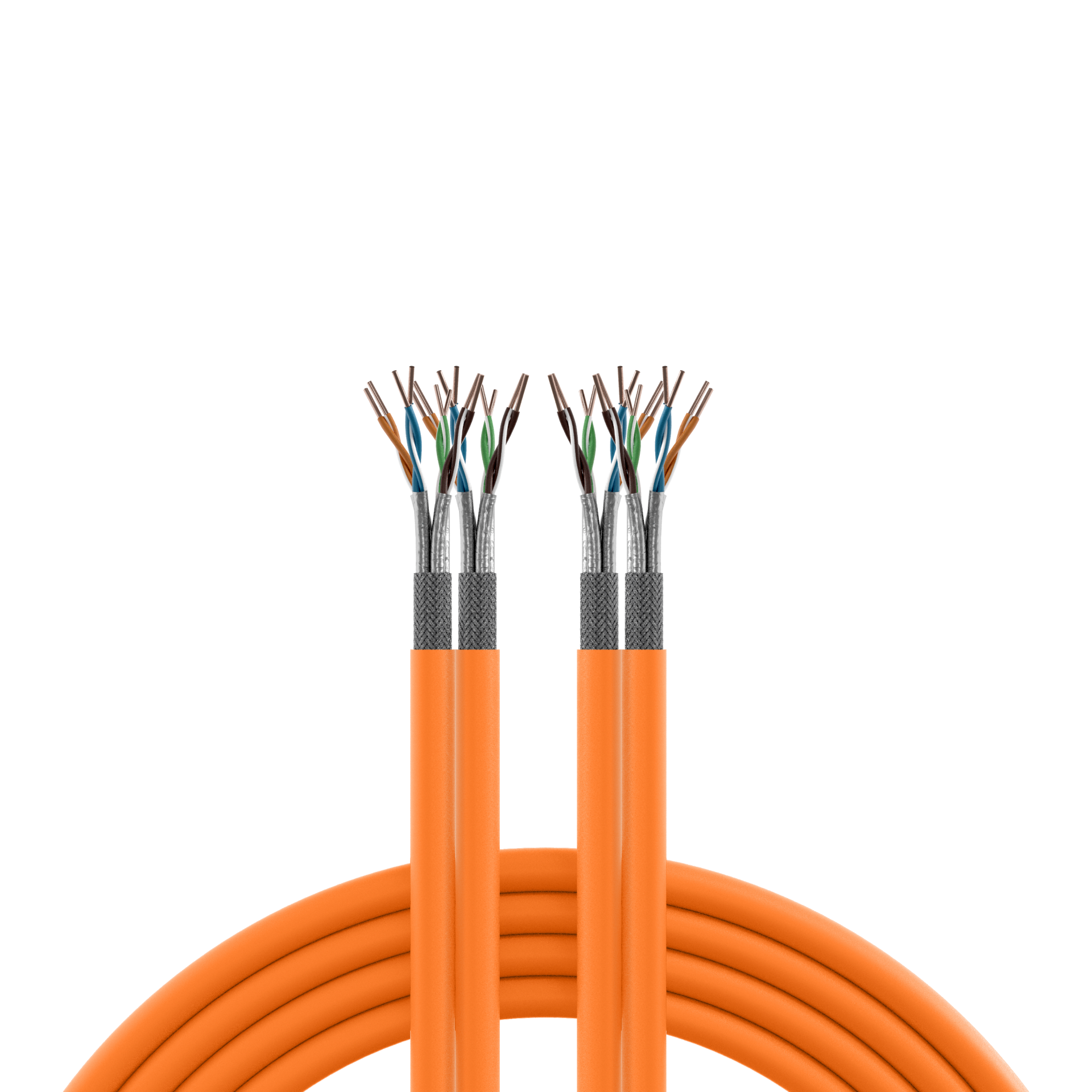

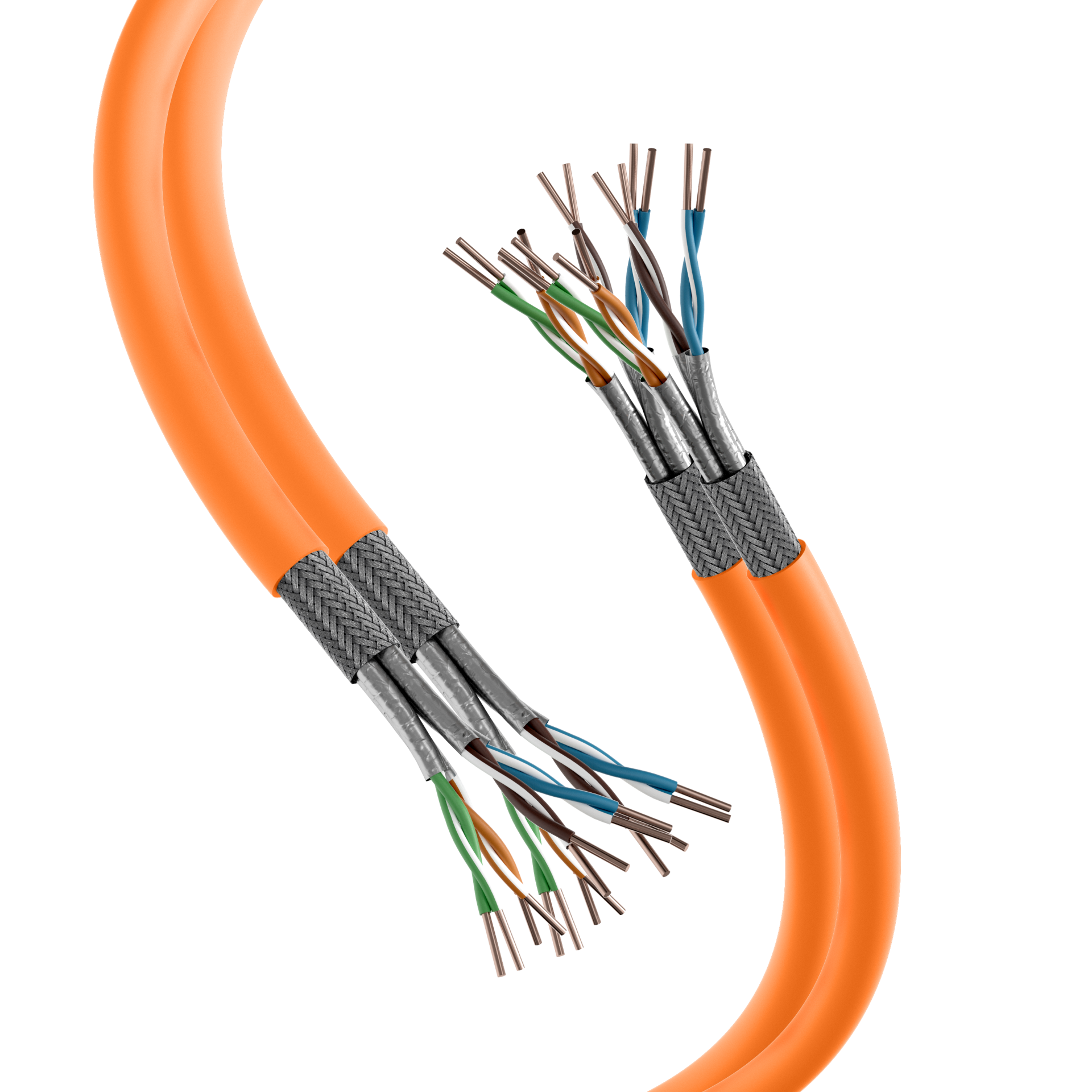

Duplex LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 100m
Inhalt:
1 Stück
Duplex LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 100m
Artikelnummer:
MK7101DX.100-CPR
EAN Nr.:
4049759201203
Produktinformationen für Duplex LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 100m
Das Cat.7 Duplex LAN Verlegekabel 1000MHz AWG23 FRNC-B von EFB-Elektronik ist für leistungsfähige Netzwerkverkabelungen ausgelegt. Der S/FTP-Aufbau mit Geflecht-Schirmung und der FRNC-B-Mantel in Orange nach RAL 2003 unterstützen stabile Datenverbindungen bis 1000 MHz und passen damit zu modernen Installationen mit hoher Bandbreite.
• 1000 MHz Cat.7-Bandbreite – Unterstützt Übertragungsstandards von IEEE 802.3 10Mbit bis 10Gbit und schafft Spielraum für performante Netzwerke.
• S/FTP-Aufbau mit Geflecht-Schirmung – Reduziert Störeinflüsse und unterstützt eine stabile Signalqualität in anspruchsvollen Verkabelungen.
• Duplex-Ausführung mit 2x8 Adern und AWG 23/1 – Erleichtert die strukturierte Verlegung als leistungsfähiges Verlegekabel für professionelle Netzwerkumgebungen.
Das Kabel ist als duplex ausgeführt und verwendet 23/1-Leiter mit 2x8 Adern. Der dynamische Biegeradius von 60 mm erleichtert die Verlegung. Die Geflechtschirmung unterstützt die Entkopplung gegenüber äußeren Einflüssen und der Aufbau ist für PoE nach IEEE802.3af, PoE+ nach IEEE802.3at sowie 4PPoE nach IEEE802.3bt vorgesehen. Die Ausführung ohne Armierung richtet sich auf die Verlegung in strukturierten Netzwerkumgebungen. Der Mantel ist halogenfrei nach EN 60754 und erfüllt RoHS 2011/65/UE. Die Euroklasse Dca ergänzt die Installation um eine normgerechte Materialwahl.
Technische Details
• Marke: EFB-Elektronik
• Kategorie: 7
• Übertragungsstandards: IEEE 802.3 10Mbit bis 10Gbit
• Max. Frequenz: 1000 MHz
• Kabelaufbau: S/FTP
• PoE: nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE
• AWG-Querschnitt/Anzahl Adern: 23/1
• Ader-Zahl: 2x8
• Typ: duplex
• Mantel-Material: FRNC-B
• Mantel-Farbe: orange
• RAL Farbe: RAL 2003
• Armierung: ohne
• Biegeradius (dynamisch): 60 mm
• Direktive/Verordnung: RoHS 2011/65/UE
• Euroklasse: Dca
• Halogenfrei: nach EN 60754
• Schirm über Verseilung: Geflecht
• 1000 MHz Cat.7-Bandbreite – Unterstützt Übertragungsstandards von IEEE 802.3 10Mbit bis 10Gbit und schafft Spielraum für performante Netzwerke.
• S/FTP-Aufbau mit Geflecht-Schirmung – Reduziert Störeinflüsse und unterstützt eine stabile Signalqualität in anspruchsvollen Verkabelungen.
• Duplex-Ausführung mit 2x8 Adern und AWG 23/1 – Erleichtert die strukturierte Verlegung als leistungsfähiges Verlegekabel für professionelle Netzwerkumgebungen.
Das Kabel ist als duplex ausgeführt und verwendet 23/1-Leiter mit 2x8 Adern. Der dynamische Biegeradius von 60 mm erleichtert die Verlegung. Die Geflechtschirmung unterstützt die Entkopplung gegenüber äußeren Einflüssen und der Aufbau ist für PoE nach IEEE802.3af, PoE+ nach IEEE802.3at sowie 4PPoE nach IEEE802.3bt vorgesehen. Die Ausführung ohne Armierung richtet sich auf die Verlegung in strukturierten Netzwerkumgebungen. Der Mantel ist halogenfrei nach EN 60754 und erfüllt RoHS 2011/65/UE. Die Euroklasse Dca ergänzt die Installation um eine normgerechte Materialwahl.
Technische Details
• Marke: EFB-Elektronik
• Kategorie: 7
• Übertragungsstandards: IEEE 802.3 10Mbit bis 10Gbit
• Max. Frequenz: 1000 MHz
• Kabelaufbau: S/FTP
• PoE: nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE
• AWG-Querschnitt/Anzahl Adern: 23/1
• Ader-Zahl: 2x8
• Typ: duplex
• Mantel-Material: FRNC-B
• Mantel-Farbe: orange
• RAL Farbe: RAL 2003
• Armierung: ohne
• Biegeradius (dynamisch): 60 mm
• Direktive/Verordnung: RoHS 2011/65/UE
• Euroklasse: Dca
• Halogenfrei: nach EN 60754
• Schirm über Verseilung: Geflecht
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 60 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | Dca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 1000, IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7 S/FTP 1000 AWG23 Eca |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 80 dB |
| Leiter-Durchmesser: | 0,56 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantelmaterial: | FRNC-B |
| Max. Frequenz: | 1000 MHz |
| NVP-Wert: | 76 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 191,2 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Technische Eigenschaften
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 60 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | Dca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 1000, IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7 S/FTP 1000 AWG23 Eca |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 80 dB |
| Leiter-Durchmesser: | 0,56 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantelmaterial: | FRNC-B |
| Max. Frequenz: | 1000 MHz |
| NVP-Wert: | 76 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 191,2 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | Typ | Ader-Zahl | Länge | RAL Farbe | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK7101DX.100-CPR | Duplex LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 100m | orange | duplex | 2x8 | 100,0 m | RAL 2003 | 44 kg/km | 116 kg/km | 100 N | 7,4 x 15,0 mm | 1180 MJ/km | |
| MK7101DX.500-CPR | Duplex LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 500m | orange | duplex | 2x8 | 500,0 m | RAL 2003 | 44 kg/km | 116 kg/km | 100 N | 7,4 x 15,0 mm | 1180 MJ/km |
Produktinformationen für Duplex LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 100m
Das Cat.7 Duplex LAN Verlegekabel 1000MHz AWG23 FRNC-B von EFB-Elektronik ist für leistungsfähige Netzwerkverkabelungen ausgelegt. Der S/FTP-Aufbau mit Geflecht-Schirmung und der FRNC-B-Mantel in Orange nach RAL 2003 unterstützen stabile Datenverbindungen bis 1000 MHz und passen damit zu modernen Installationen mit hoher Bandbreite.
• 1000 MHz Cat.7-Bandbreite – Unterstützt Übertragungsstandards von IEEE 802.3 10Mbit bis 10Gbit und schafft Spielraum für performante Netzwerke.
• S/FTP-Aufbau mit Geflecht-Schirmung – Reduziert Störeinflüsse und unterstützt eine stabile Signalqualität in anspruchsvollen Verkabelungen.
• Duplex-Ausführung mit 2x8 Adern und AWG 23/1 – Erleichtert die strukturierte Verlegung als leistungsfähiges Verlegekabel für professionelle Netzwerkumgebungen.
Das Kabel ist als duplex ausgeführt und verwendet 23/1-Leiter mit 2x8 Adern. Der dynamische Biegeradius von 60 mm erleichtert die Verlegung. Die Geflechtschirmung unterstützt die Entkopplung gegenüber äußeren Einflüssen und der Aufbau ist für PoE nach IEEE802.3af, PoE+ nach IEEE802.3at sowie 4PPoE nach IEEE802.3bt vorgesehen. Die Ausführung ohne Armierung richtet sich auf die Verlegung in strukturierten Netzwerkumgebungen. Der Mantel ist halogenfrei nach EN 60754 und erfüllt RoHS 2011/65/UE. Die Euroklasse Dca ergänzt die Installation um eine normgerechte Materialwahl.
Technische Details
• Marke: EFB-Elektronik
• Kategorie: 7
• Übertragungsstandards: IEEE 802.3 10Mbit bis 10Gbit
• Max. Frequenz: 1000 MHz
• Kabelaufbau: S/FTP
• PoE: nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE
• AWG-Querschnitt/Anzahl Adern: 23/1
• Ader-Zahl: 2x8
• Typ: duplex
• Mantel-Material: FRNC-B
• Mantel-Farbe: orange
• RAL Farbe: RAL 2003
• Armierung: ohne
• Biegeradius (dynamisch): 60 mm
• Direktive/Verordnung: RoHS 2011/65/UE
• Euroklasse: Dca
• Halogenfrei: nach EN 60754
• Schirm über Verseilung: Geflecht
• 1000 MHz Cat.7-Bandbreite – Unterstützt Übertragungsstandards von IEEE 802.3 10Mbit bis 10Gbit und schafft Spielraum für performante Netzwerke.
• S/FTP-Aufbau mit Geflecht-Schirmung – Reduziert Störeinflüsse und unterstützt eine stabile Signalqualität in anspruchsvollen Verkabelungen.
• Duplex-Ausführung mit 2x8 Adern und AWG 23/1 – Erleichtert die strukturierte Verlegung als leistungsfähiges Verlegekabel für professionelle Netzwerkumgebungen.
Das Kabel ist als duplex ausgeführt und verwendet 23/1-Leiter mit 2x8 Adern. Der dynamische Biegeradius von 60 mm erleichtert die Verlegung. Die Geflechtschirmung unterstützt die Entkopplung gegenüber äußeren Einflüssen und der Aufbau ist für PoE nach IEEE802.3af, PoE+ nach IEEE802.3at sowie 4PPoE nach IEEE802.3bt vorgesehen. Die Ausführung ohne Armierung richtet sich auf die Verlegung in strukturierten Netzwerkumgebungen. Der Mantel ist halogenfrei nach EN 60754 und erfüllt RoHS 2011/65/UE. Die Euroklasse Dca ergänzt die Installation um eine normgerechte Materialwahl.
Technische Details
• Marke: EFB-Elektronik
• Kategorie: 7
• Übertragungsstandards: IEEE 802.3 10Mbit bis 10Gbit
• Max. Frequenz: 1000 MHz
• Kabelaufbau: S/FTP
• PoE: nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE
• AWG-Querschnitt/Anzahl Adern: 23/1
• Ader-Zahl: 2x8
• Typ: duplex
• Mantel-Material: FRNC-B
• Mantel-Farbe: orange
• RAL Farbe: RAL 2003
• Armierung: ohne
• Biegeradius (dynamisch): 60 mm
• Direktive/Verordnung: RoHS 2011/65/UE
• Euroklasse: Dca
• Halogenfrei: nach EN 60754
• Schirm über Verseilung: Geflecht
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 60 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | Dca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 1000, IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7 S/FTP 1000 AWG23 Eca |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 80 dB |
| Leiter-Durchmesser: | 0,56 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantelmaterial: | FRNC-B |
| Max. Frequenz: | 1000 MHz |
| NVP-Wert: | 76 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 191,2 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 60 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | Dca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 1000, IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7 S/FTP 1000 AWG23 Eca |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 80 dB |
| Leiter-Durchmesser: | 0,56 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantelmaterial: | FRNC-B |
| Max. Frequenz: | 1000 MHz |
| NVP-Wert: | 76 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 191,2 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | Typ | Ader-Zahl | Länge | RAL Farbe | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK7101DX.100-CPR | Duplex LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 100m | orange | duplex | 2x8 | 100,0 m | RAL 2003 | 44 kg/km | 116 kg/km | 100 N | 7,4 x 15,0 mm | 1180 MJ/km | |
| MK7101DX.500-CPR | Duplex LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 500m | orange | duplex | 2x8 | 500,0 m | RAL 2003 | 44 kg/km | 116 kg/km | 100 N | 7,4 x 15,0 mm | 1180 MJ/km |
Sicherheitshinweise
Benutzen Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind. Dieses Gerät darf nur in trockenen Umgebungen verwendet werden. Vermeiden Sie fehlerhafte elektrische Anschlüsse. Verwenden Sie das Gerät nur innerhalb des angegebenen Spannungsbereiches.
