Duplex Patchkabel ST-ST, 9/125µ, OS2

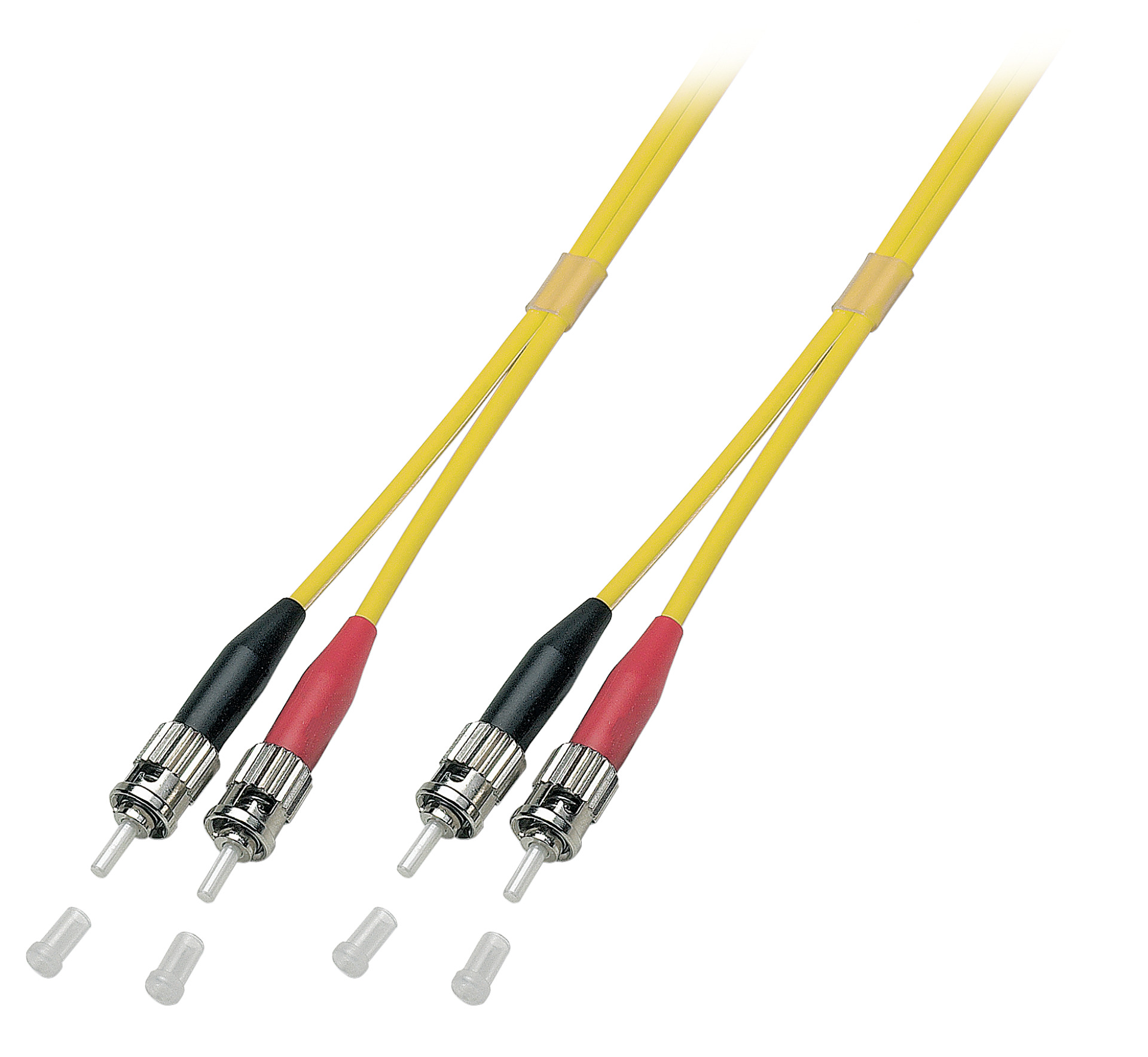

Duplex Patchcable ST-ST OS2 G652D 20m LSZH 3mm yellow
Artikelnummer:
O2003.20
EAN Nr.:
4049759026295
Produktinformationen für Duplex Patchcable ST-ST OS2 G652D 20m LSZH 3mm yellow
LWL Patchkabel sind definierte Komponenten einer international standardisierten strukturierten Verkabelung der ISO/IEC11801.
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Technische Eigenschaften
| APC Ausführung: | Nein |
|---|---|
| Anzahl der Fasern: | 2 |
| Arbeitstemperatur: | -20 – 70 °C |
| Biegeoptimierte Faser: | nein |
| Einfügedämpfung 1310nm: | < 0,3 dB |
| Faserart: | Singlemode 9/125 |
| Flammwidrig: | nach EN 50265-2-1 |
| Halogenfrei: | nach IEC60754-1 |
| Halogenfrei nach EN 50267-2-3: | Ja |
| Kabel Konform zu Standard: | IEC 60793-2 |
| Kabelaufbau: | Duplex |
| Kabeltyp: | I-V(ZN) H |
| Kabel Ø: | 3.0 mm |
| Kategorie: | OS2 G652D |
| Knickschutztülle: | aufgesteckt |
| Lagertemperatur: | -20 – 85 °C |
| Mantel-Farbe: | gelb |
| Mantel-Material: | LSZH |
| Maximale Zugkraft: | 160 N |
| Minimaler Biegeradius (Dynamisch): | 20xOD |
| Minimaler Biegeradius (Statisch): | 10xOD |
| Qualitätsklasse Singlemode: | B/2 nach IEC 61753-1 |
| Raucharm: | nach IEC61034-1 |
| Stecker Konform zu Standard: | IEC 61754-2 |
| Steckverbindertyp Anschluss 1: | ST |
| Steckverbindertyp Anschluss 2: | ST |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| O2003.050 | Duplex Patchcable ST-ST OS2 G652D 0,5m LSZH 3mm yellow | 0.5 m | ±5 % | |
| O2003.1 | Duplex Patchcable ST-ST OS2 G652D 1m LSZH 3mm yellow | 1,0 m | ±5 % | |
| O2003.2 | Duplex Patchcable ST-ST OS2 G652D 2m LSZH 3mm yellow | 2,0 m | ±5 % | |
| O2003.3 | Duplex Patchcable ST-ST OS2 G652D 3m LSZH 3mm yellow | 3,0 m | ±5 % | |
| O2003.5 | Duplex Patchcable ST-ST OS2 G652D 5m LSZH 3mm yellow | 5.0 m | ±5 % | |
| O2003.7,5 | Duplex Patchcable ST-ST OS2 G652D 7,5m LSZH 3mm yellow | 7.5 m | ±5 % | |
| O2003.10 | Duplex Patchcable ST-ST OS2 G652D 10m LSZH 3mm yellow | 10,0 m | ±5 % | |
| O2003.15 | Duplex Patchcable ST-ST OS2 G652D 15m LSZH 3mm yellow | 15,0 m | ±5 % | |
| O2003.20 | Duplex Patchcable ST-ST OS2 G652D 20m LSZH 3mm yellow | 20.0 m | ±5 % | |
| O2003.25 | Duplex Patchkabel ST-ST OS2 G652D 25m LSZH 3mm gelb | 25.0 m | ±5 % | |
| O2003.30 | Duplex Patchkabel ST-ST OS2 G652D 30m LSZH 3mm gelb | 30,0 m | ±5 % |
