Duplex Patchkabel LC-DIN, 9/125µ, OS2

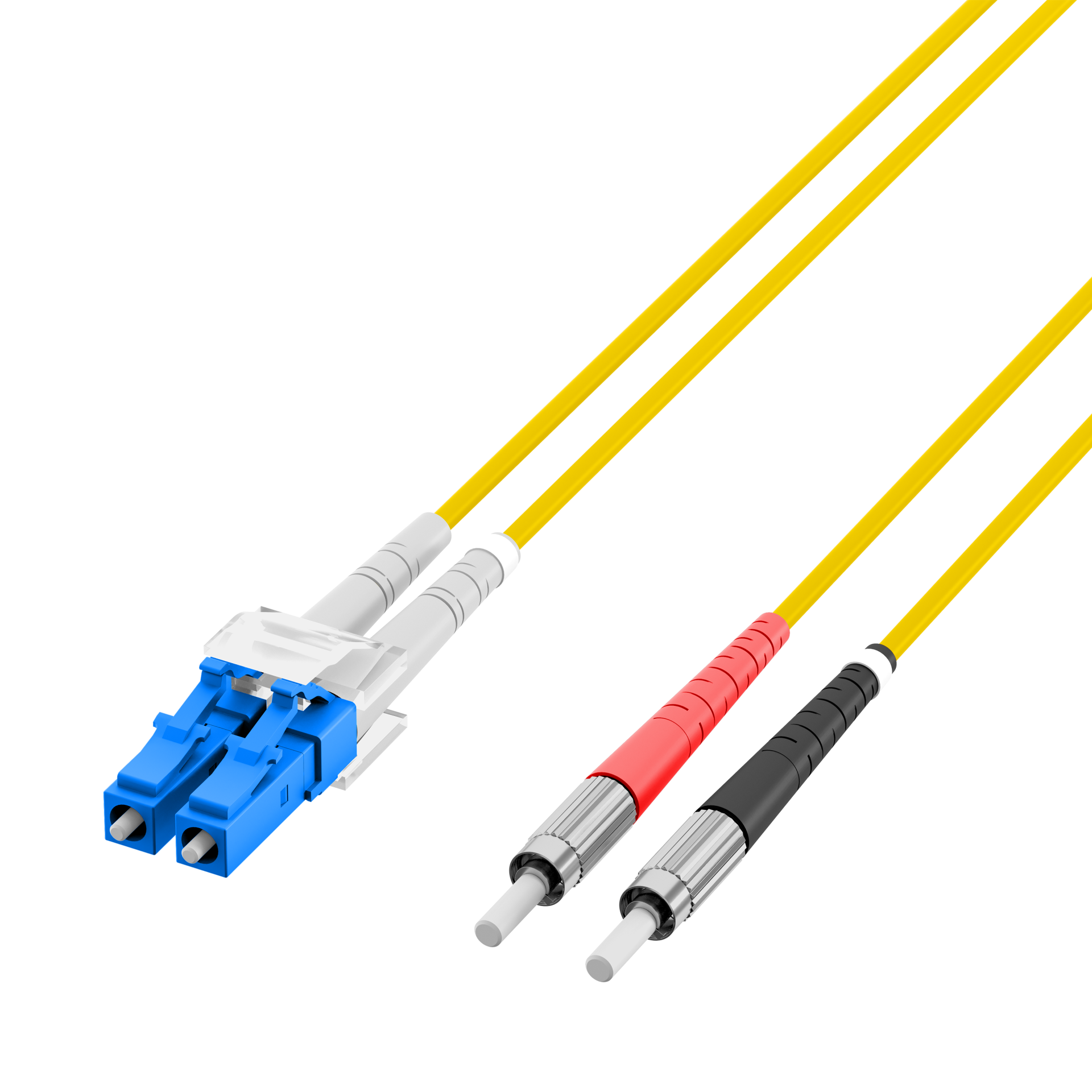

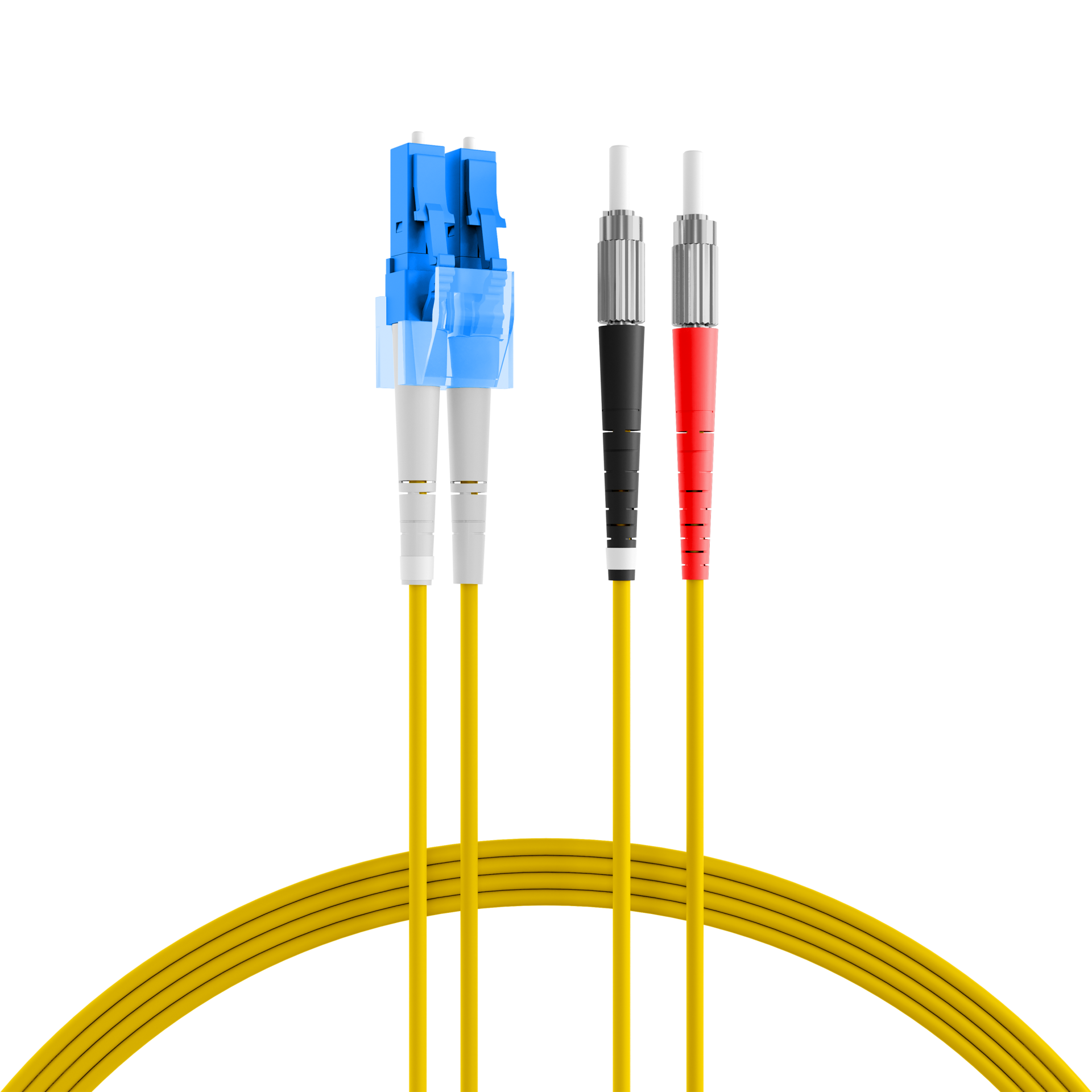

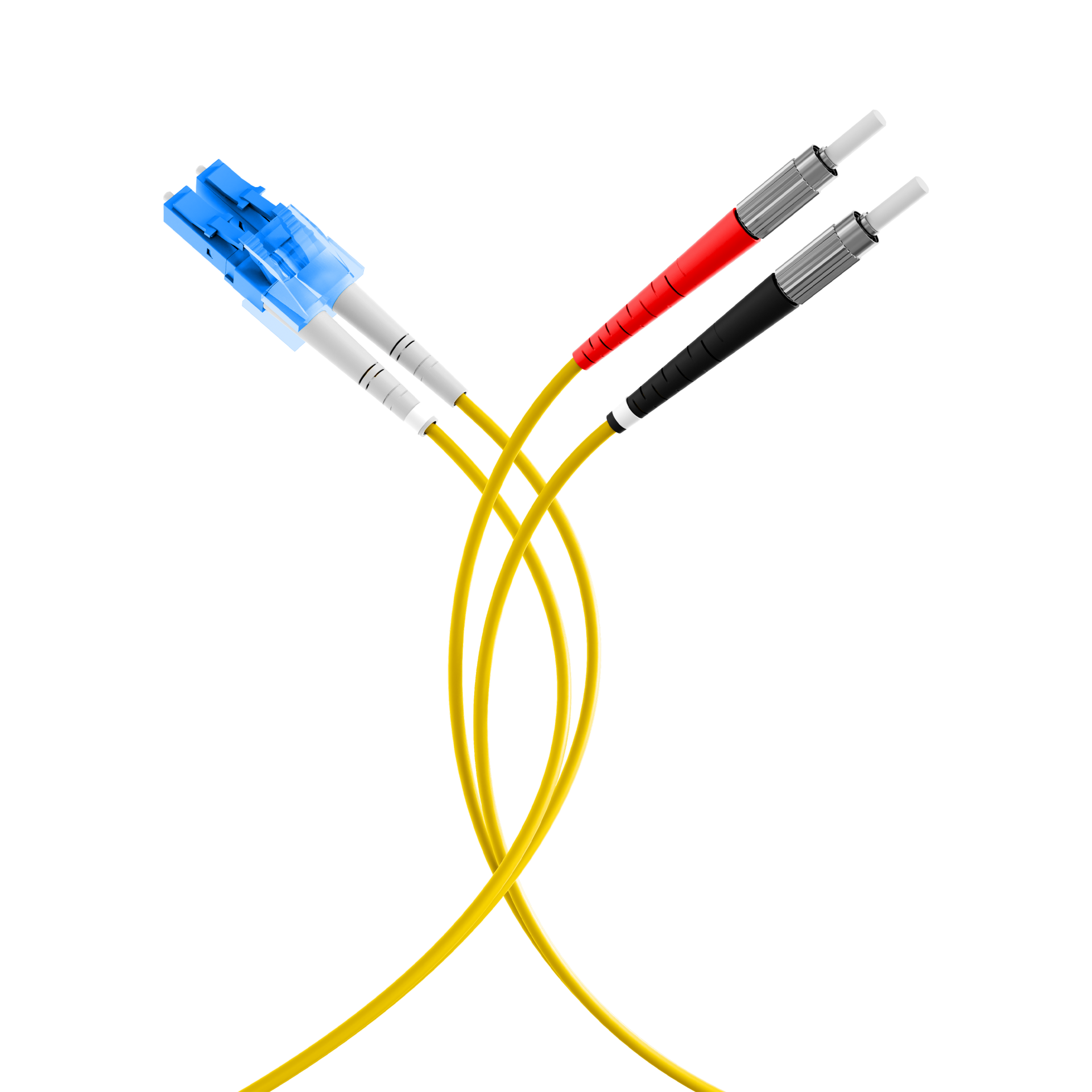

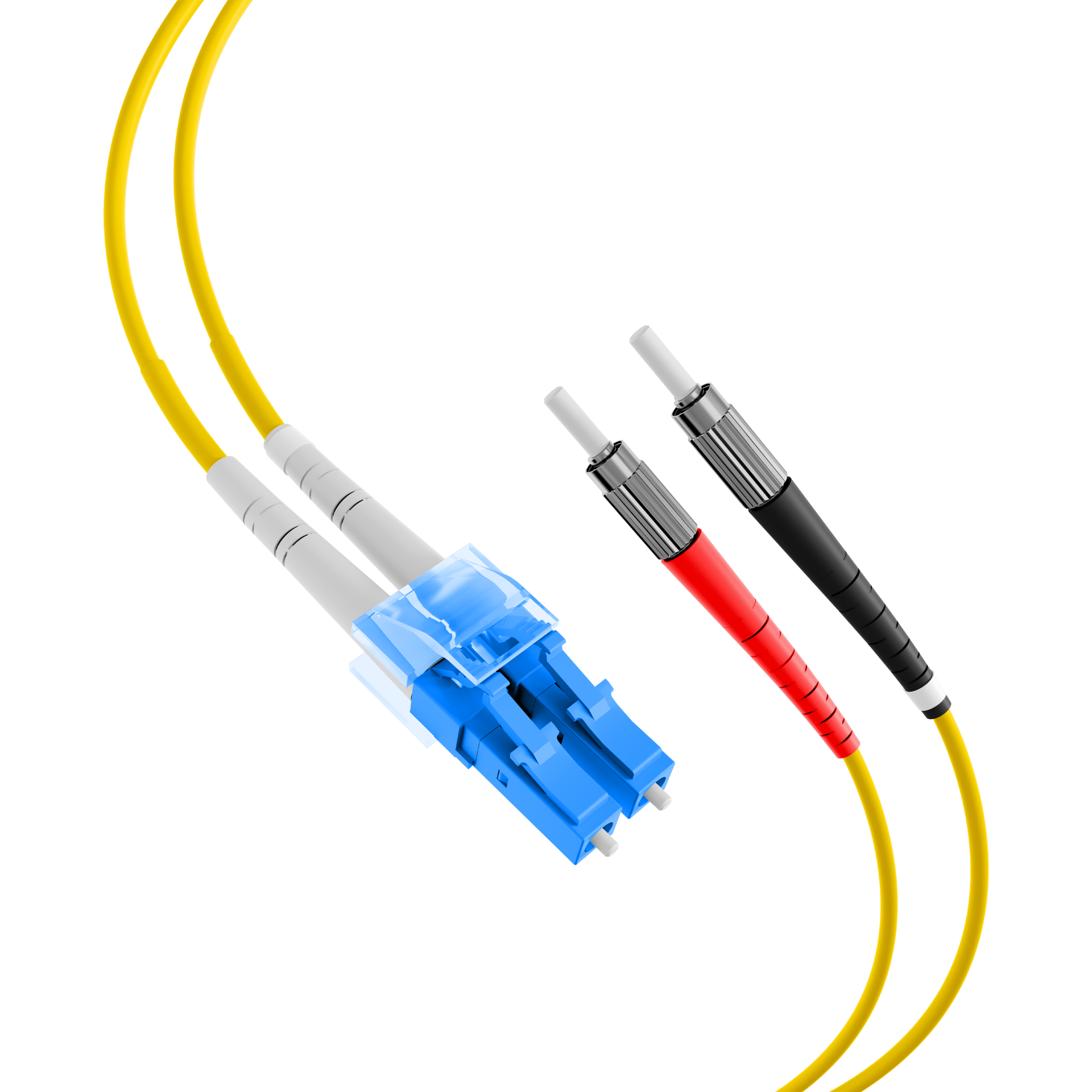

Duplex Patchkabel DIN-LC OS2 0,5m LSZH 2mm gelb
Artikelnummer:
O0349.0,5
EAN Nr.:
4049759043940
Produktinformationen für Duplex Patchkabel DIN-LC OS2 0,5m LSZH 2mm gelb
LWL Patchkabel sind definierte Komponenten einer international standardisierten strukturierten Verkabelung der ISO/IEC11801.
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP
Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu
Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur
Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll
Technische Eigenschaften
| Steckverbindertyp Anschluss 1: | LC-Duplex |
|---|---|
| Steckverbindertyp Anschluss 2: | DIN |
| Kategorie: | OS2 gemäß ITU-T G.652.D |
| Mantel-Farbe: | gelb |
| Anzahl der Fasern: | 2 |
| (Halogenfrei): | nach IEC60754-1 |
| APC Ausführung: | Nein |
| Arbeitstemperatur: | -20 – 70 °C |
| Biegeoptimierte Faser: | nein |
| Faserart: | Singlemode 9/125 |
| Flammwidrig: | nach EN 50265-2-1 |
| Halogenfrei nach EN 50267-2-3: | Ja |
| Kabel Konform zu Standard: | IEC 60793-2 |
| Kabelaufbau: | Duplex |
| Kabeltyp: | I-V(ZN) H |
| Kabel Ø: | 2,0 mm |
| Knickschutztülle: | aufgesteckt |
| Lagertemperatur: | -20 – 85 °C |
| Mantelmaterial: | LSZH |
| Maximale Zugkraft: | 160 N |
| Minimaler Biegeradius (Dynamisch): | 20xOD |
| Minimaler Biegeradius (Statisch): | 10xOD |
| Qualitätsklasse Singlemode: | B/2 nach IEC 61753-1 |
| Raucharm: | nach IEC61034-1 |
| Steckverbinderanschluss 1 Farbe: | blau |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| O0349.0,5 | Duplex Patchkabel DIN-LC OS2 0,5m LSZH 2mm gelb | 0,5 m | ±5 % | |
| O0349.1 | Duplex Patchkabel DIN-LC OS2 1m LSZH 2mm gelb | 1,0 m | ±5 % | |
| O0349.2 | Duplex Patchkabel DIN-LC OS2 2m LSZH 2mm gelb | 2,0 m | ±5 % | |
| O0349.3 | Duplex Patchkabel DIN-LC OS2 3m LSZH 2mm gelb | 3,0 m | ±5 % | |
| O0349.5 | Duplex Patchkabel DIN-LC OS2 5m LSZH 2mm gelb | 5,0 m | ±5 % | |
| O0349.7,5 | Duplex Patchkabel DIN-LC OS2 7,5m LSZH 2mm gelb | 7,5 m | ±5 % | |
| O0349.10 | Duplex Patchkabel DIN-LC OS2 10m LSZH 2mm gelb | 10,0 m | ±5 % |
