Duplex Patchkabel ST-ST, 50/125µ, OM3

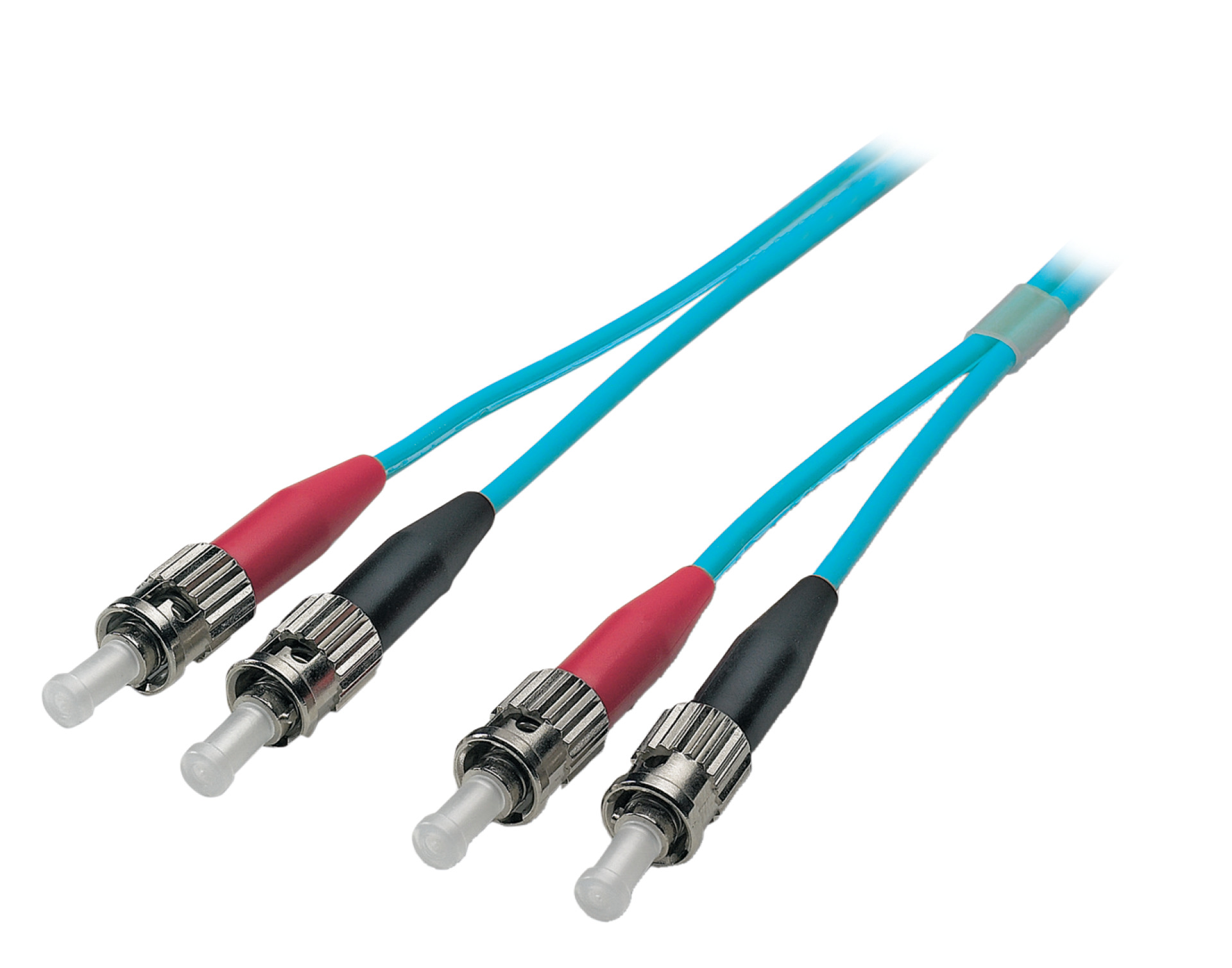

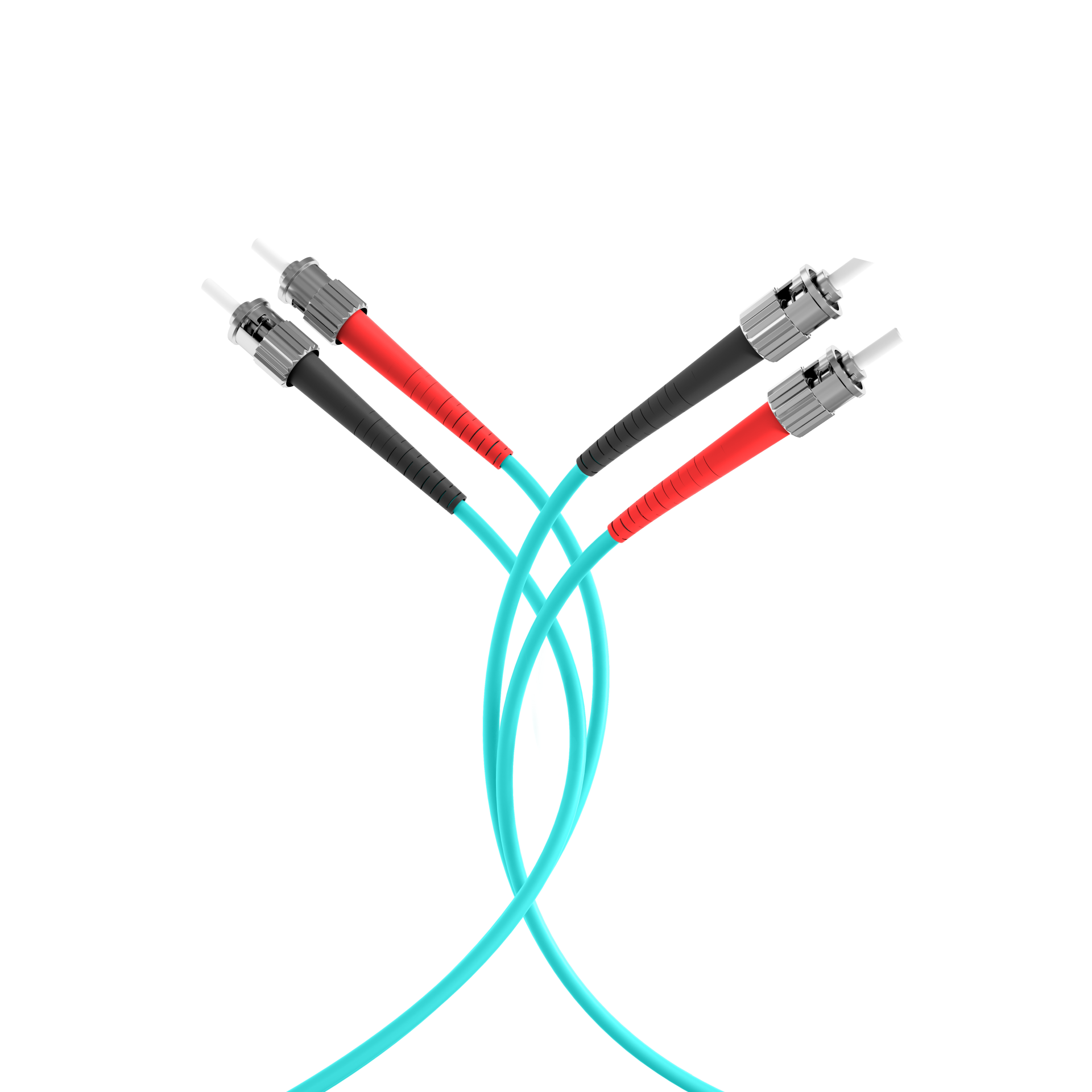

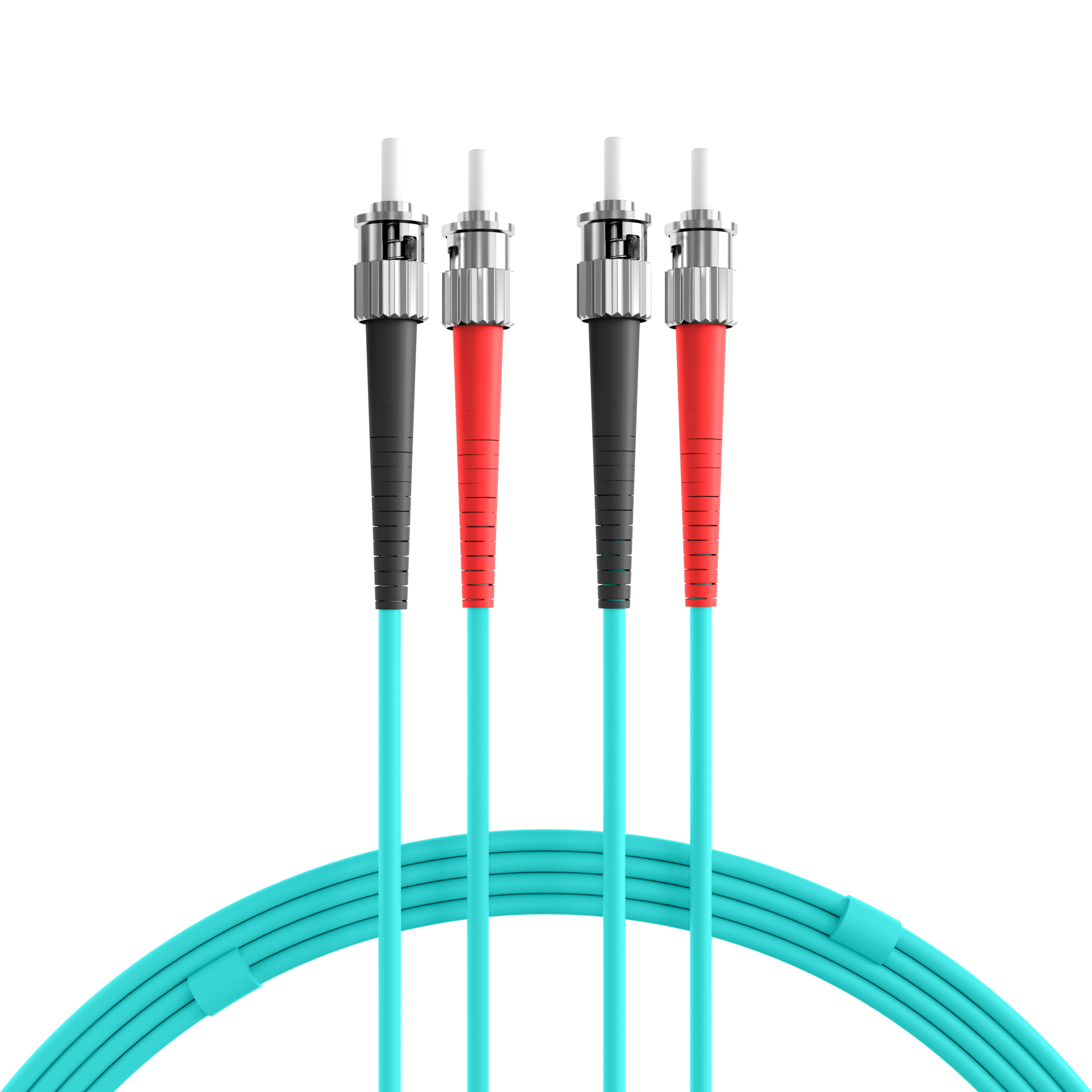

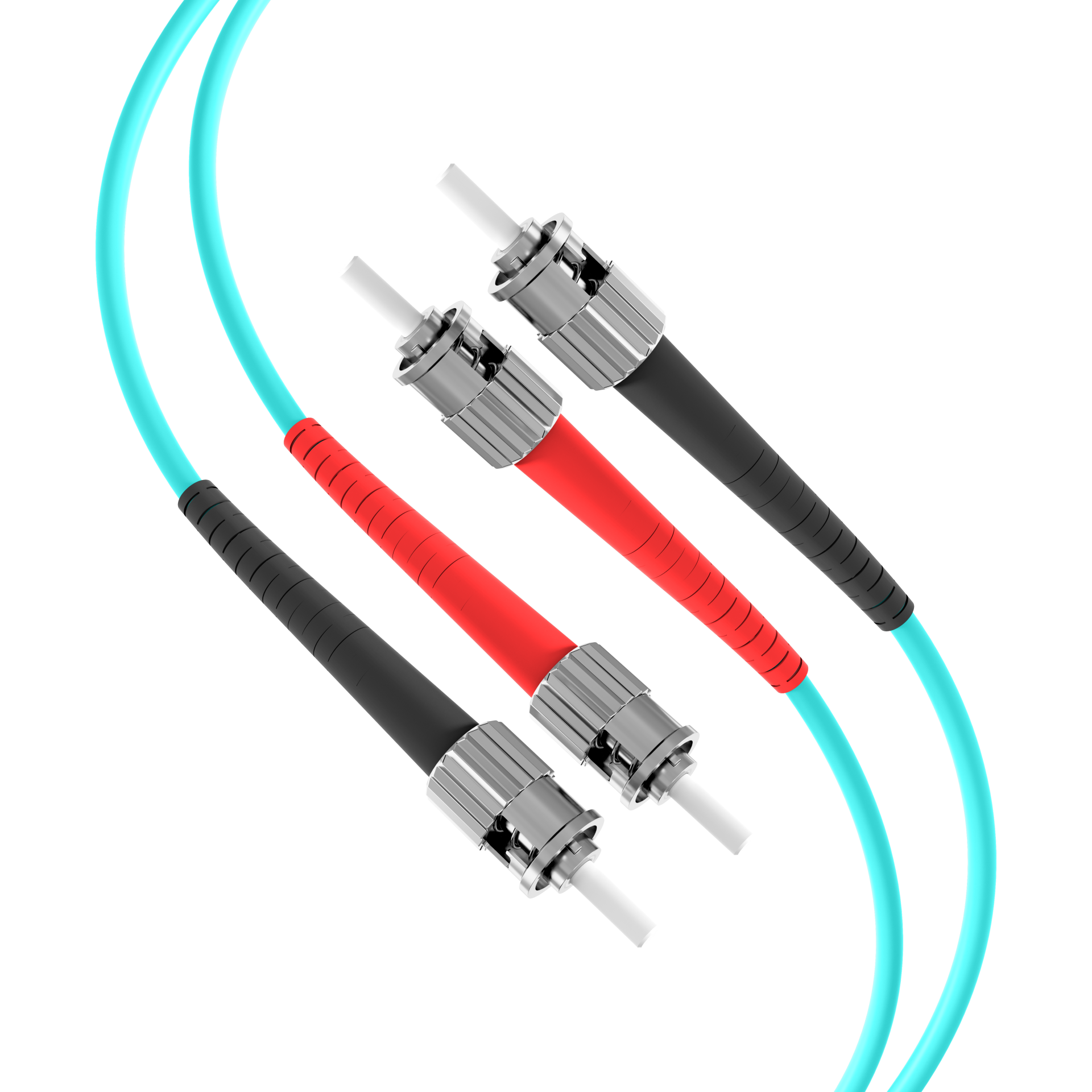

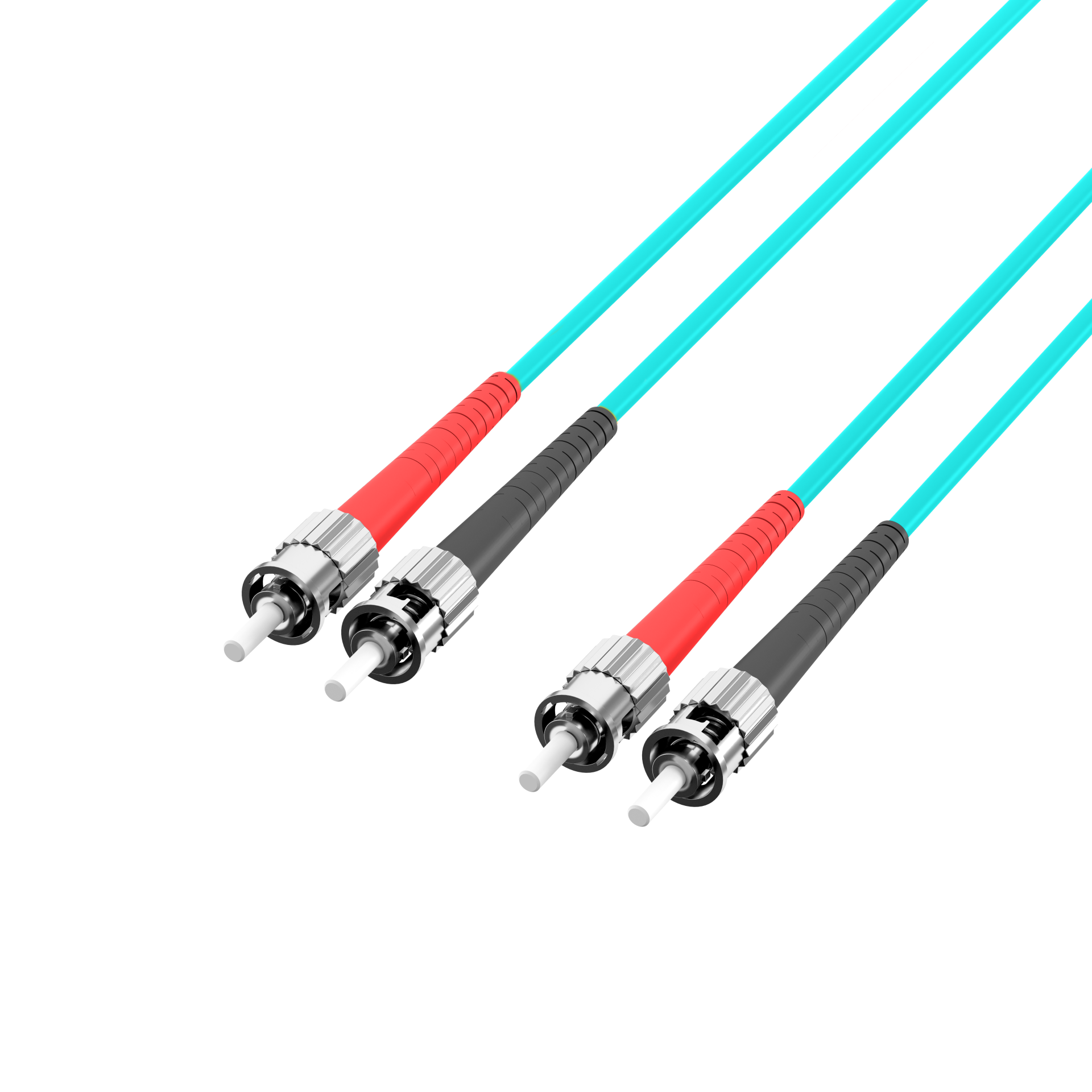

Duplex Patchkabel ST-ST OM3 0,5m LSZH 3mm aqua
Artikelnummer: O7013.0,5
EAN Nr.: 4049759027704

Produktinformationen für Duplex Patchkabel ST-ST OM3 0,5m LSZH 3mm aqua

LWL Patchkabel sind definierte Komponenten einer international standardisierten strukturierten Verkabelung der ISO/IEC11801.
Historisch gewachsen sind in der strukturierten Verkabelung viele unterschiedliche Steckverbinder, wobei folgende noch relevant sind: LC, SC, E2000®, MPO/MTP

Ein LWL Patchkabel stellt dabei die kürzeste Verbindung zwischen einem passiven Verkabelungsport und einem aktiven Netzwerkport dar oder einer Punkt-zu-Punkt Verbindung zweier aktiven Netzwerkports.
Güteklassen lassen eine qualitative Unterscheidung der LWL Patchkabel in Abhängigkeit des Netzwerkdienstes zu

Gleichbedeutende Bezeichnungen für Patchkabel:
Rangierkabel, Adapterkabel, Anschlußkabel, Hybridkabel, Jumper, Verbindungsschnur


Merkmale von EFB LWL Patchkabel
Mit Aramidgarn verstärkte Zugentlastung
Halogenfreier und Flammwidriger Mantel nach IEC-60754-2, IEC-60332-1 und IEC-61034
EFB LWL Stecker erfüllen die min. Qualitätsklasse Grade B/2 nach IEC-61753-1 für Singlemode und Grade A/1 für Multimode nach IEC 61753-122-2 (UPC Schliff)
100% geprüft und mit Individuellen Messprotokoll

Technische Eigenschaften

Steckverbindertyp Anschluss 1: ST
Steckverbindertyp Anschluss 2: ST
Kategorie: OM3
Mantel-Farbe: aqua
Anzahl der Fasern: 2
APC Ausführung: Nein
Arbeitstemperatur: -20 – 70 °C
Biegeoptimierte Faser: OM3 nach IEC60793-2-10 type A1a.2 und A1a.3
Einfügedämpfung 850nm: < 0,3 dB
Faserart: Multimode 50/125
Flammwidrig: nach EN 50265-2-1
Halogenfrei: nach IEC60754-1
Halogenfrei nach EN 50267-2-3: Ja
Kabel Konform zu Standard: IEC 60793-2
Kabelaufbau: Duplex
Kabeltyp: I-V(ZN) H
Kabel Ø: 3,0 mm
Knickschutztülle: aufgesteckt
Lagertemperatur: -20 – 85 °C
Mantelmaterial: LSZH
Maximale Zugkraft: 160 N
Minimaler Biegeradius (Dynamisch): 20xOD
Minimaler Biegeradius (Statisch): 10xOD
Qualitätsklasse Multimode: A/1 nach IEC-61753-222-2
Raucharm: nach IEC61034-1
Stecker Konform zu Standard: IEC 61754-2

Varianten

Art. Nr. Bezeichnung Länge Längentoleranz
O7013.0,5 Duplex Patchkabel ST-ST OM3 0,5m LSZH 3mm aqua 0,5 m ±5 %
O7013.1 Duplex Patchkabel ST-ST OM3 1m LSZH 3mm aqua 1,0 m ±5 %
O7013.2 Duplex Patchkabel ST-ST OM3 2m LSZH 3mm aqua 2,0 m ±5 %
O7013.3 Duplex Patchkabel ST-ST OM3 3m LSZH 3mm aqua 3,0 m ±5 %
O7013.5 Duplex Patchkabel ST-ST OM3 5m LSZH 3mm aqua 5,0 m ±5 %
O7013.7,5 Duplex Patchkabel ST-ST OM3 7,5m LSZH 3mm aqua 7,5 m ±5 %
O7013.10 Duplex Patchkabel ST-ST OM3 10m LSZH 3mm aqua 10,0 m ±5 %
O7013.15 Duplex Patchkabel ST-ST OM3 15m LSZH 3mm aqua 15,0 m ±5 %
O7013.20 Duplex Patchkabel ST-ST OM3 20m LSZH 3mm aqua 20,0 m ±5 %
