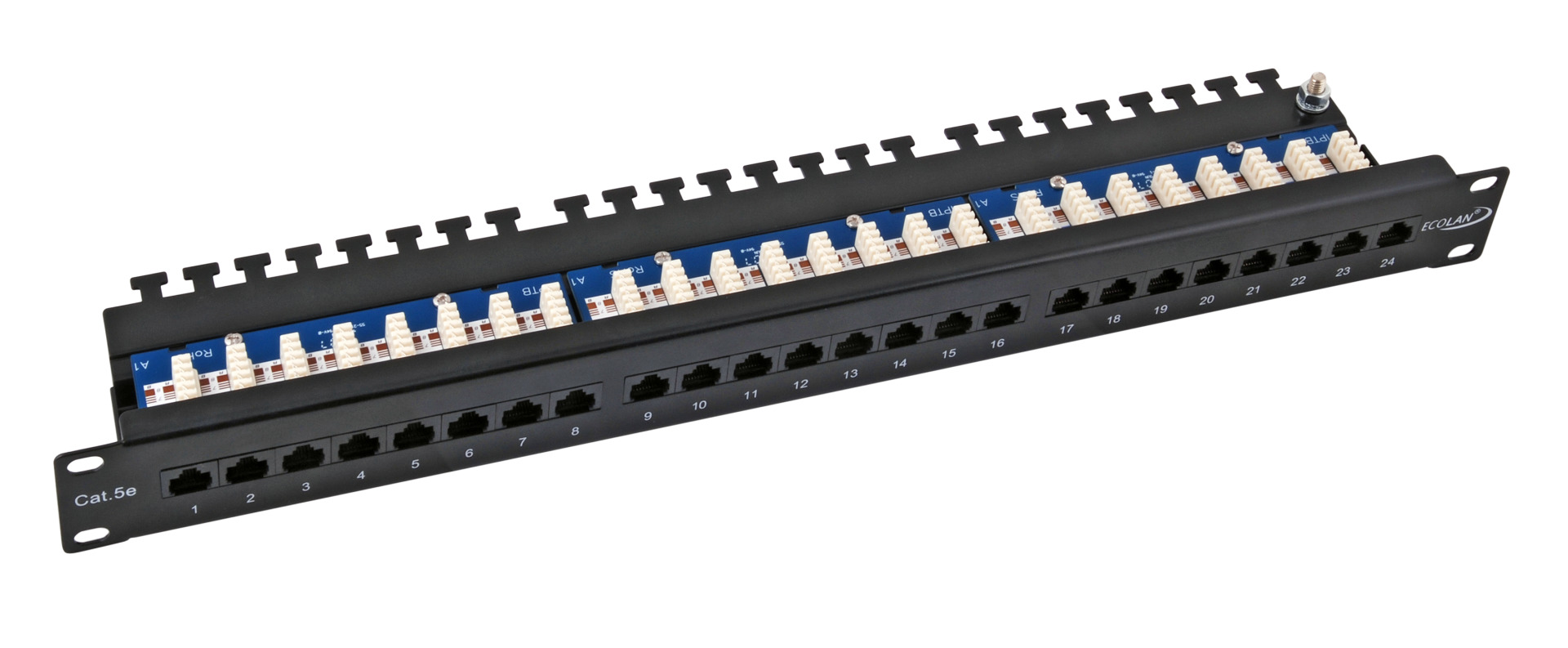

ECOLAN® Patchpanel UTP 24xRJ45 Cat.5e, 19“ 1HE, RAL9005 schwarz
Inhalt:
1 Stück
ECOLAN® Patchpanel UTP 24xRJ45 Cat.5e, 19“ 1HE, RAL9005 schwarz
Artikelnummer:
11324123
EAN Nr.:
4049759083663
Produktinformationen für ECOLAN® Patchpanel UTP 24xRJ45 Cat.5e, 19“ 1HE, RAL9005 schwarz
Das ungeschirmte ECOLAN Patchpanel UTP 24xRJ45 Cat.5e von EFB-Elektronik sorgt für eine strukturierte Netzwerkverkabelung im 19-Zoll-Rack. Mit 24 RJ45-Buchsen und 1 HE Bauhöhe ist es für den kompakten Einbau in professionelle Verteilumgebungen ausgelegt.
• 24 RJ45-Buchsen auf 1 HE – Schafft eine kompakte Patchfeldlösung für übersichtliche Verteilungen im 19-Zoll-Rack.
• Kategorie 5e mit 100 MHz – Bietet die Grundlage für Übertragungen bis 2,5 Gbit und eine solide Netzstruktur.
• LSA-Anschluss für AWG 26 bis AWG 22 – Erleichtert die flexible und präzise Installation in der strukturierten Verkabelung.
Das ungeschirmte Design unterstützt den Einsatz in kompakten Rack-Installationen und eignet sich für eine saubere, standardisierte Signalverteilung. Der Steckverbindertyp RJ45 8(4) und die Montageart für den 482,6 mm (19 Zoll)-Einbau machen das 1 HE-Modul passend für professionelle Verteilumgebungen. In Schwarz und mit RAL 9005 fügt es sich unauffällig in bestehende Systemumgebungen ein.
Technische Details
• Marke: EFB-Elektronik
• Anzahl der Buchsen/Kupplungen: 24
• Anzahl der Höheneinheiten (HE): 1 HE
• Steckverbindertyp: RJ45 8(4)
• Anschlussart: LSA
• Kategorie: 5e
• Übertragung: 2,5 Gbit
• Bandbreite: 100 MHz
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Farbe: schwarz
• RAL-Nummer: 9005
• Querschnitt: AWG 26 - AWG 22
• 24 RJ45-Buchsen auf 1 HE – Schafft eine kompakte Patchfeldlösung für übersichtliche Verteilungen im 19-Zoll-Rack.
• Kategorie 5e mit 100 MHz – Bietet die Grundlage für Übertragungen bis 2,5 Gbit und eine solide Netzstruktur.
• LSA-Anschluss für AWG 26 bis AWG 22 – Erleichtert die flexible und präzise Installation in der strukturierten Verkabelung.
Das ungeschirmte Design unterstützt den Einsatz in kompakten Rack-Installationen und eignet sich für eine saubere, standardisierte Signalverteilung. Der Steckverbindertyp RJ45 8(4) und die Montageart für den 482,6 mm (19 Zoll)-Einbau machen das 1 HE-Modul passend für professionelle Verteilumgebungen. In Schwarz und mit RAL 9005 fügt es sich unauffällig in bestehende Systemumgebungen ein.
Technische Details
• Marke: EFB-Elektronik
• Anzahl der Buchsen/Kupplungen: 24
• Anzahl der Höheneinheiten (HE): 1 HE
• Steckverbindertyp: RJ45 8(4)
• Anschlussart: LSA
• Kategorie: 5e
• Übertragung: 2,5 Gbit
• Bandbreite: 100 MHz
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Farbe: schwarz
• RAL-Nummer: 9005
• Querschnitt: AWG 26 - AWG 22
| Anschlussart: | LSA |
|---|---|
| Anzahl der Höheneinheiten (HE): | 1 HE |
| Bandbreite: | 100 MHz |
| Breite: | 482,6 mm |
| Erdungsdraht: | 4 mm² |
| Farbcode: | nach TIA/EIA 568A/B |
| Gehäusematerial LSA-Anschlussleiste: | PC |
| Gehäusematerial Panelrahmen: | SPCC Stahl, 1,5mm |
| Gehäusematerial RJ45-Buchse: | PBT |
| Geschirmt: | Nein |
| Höhe: | 44,0 mm |
| Isolationswiderstand: | ≥ 500 MΩ |
| Kategorie: | 5e |
| Konform zu UL94: | V-0 |
| Kontaktbeschichtung: | vergoldet µ" vergoldet |
| Kontaktierungen LSA Leiste: | 200 |
| Kontaktwiderstand: | 100 mΩ |
| Material LSA Klemmen: | Phosphor Bronze, verzinnt |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| POE Standard: | POE+ |
| Prüfspannung Dieelektrikum: | 750 V AC 60Hz |
| Querschnitt: | AWG 26 - AWG 22 |
| Spannungsfestigkeit: | 125 V AC RMS |
| Steckkraft: | 20 N |
| Steckverbindertyp: | RJ45 8(4) |
| Steckzyklen RJ45 Buchse: | 750 |
| Strombelastbarkeit: | 1,8 A |
| Temperaturbereich (Betrieb): | -10 – 60 °C |
| Tiefe: | 109,0 mm |
| Übertragung: | 2,5 Gbit |
Technische Eigenschaften
| Anschlussart: | LSA |
|---|---|
| Anzahl der Höheneinheiten (HE): | 1 HE |
| Bandbreite: | 100 MHz |
| Breite: | 482,6 mm |
| Erdungsdraht: | 4 mm² |
| Farbcode: | nach TIA/EIA 568A/B |
| Gehäusematerial LSA-Anschlussleiste: | PC |
| Gehäusematerial Panelrahmen: | SPCC Stahl, 1,5mm |
| Gehäusematerial RJ45-Buchse: | PBT |
| Geschirmt: | Nein |
| Höhe: | 44,0 mm |
| Isolationswiderstand: | ≥ 500 MΩ |
| Kategorie: | 5e |
| Konform zu UL94: | V-0 |
| Kontaktbeschichtung: | vergoldet µ" vergoldet |
| Kontaktierungen LSA Leiste: | 200 |
| Kontaktwiderstand: | 100 mΩ |
| Material LSA Klemmen: | Phosphor Bronze, verzinnt |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| POE Standard: | POE+ |
| Prüfspannung Dieelektrikum: | 750 V AC 60Hz |
| Querschnitt: | AWG 26 - AWG 22 |
| Spannungsfestigkeit: | 125 V AC RMS |
| Steckkraft: | 20 N |
| Steckverbindertyp: | RJ45 8(4) |
| Steckzyklen RJ45 Buchse: | 750 |
| Strombelastbarkeit: | 1,8 A |
| Temperaturbereich (Betrieb): | -10 – 60 °C |
| Tiefe: | 109,0 mm |
| Übertragung: | 2,5 Gbit |
Produktinformationen für ECOLAN® Patchpanel UTP 24xRJ45 Cat.5e, 19“ 1HE, RAL9005 schwarz
Das ungeschirmte ECOLAN Patchpanel UTP 24xRJ45 Cat.5e von EFB-Elektronik sorgt für eine strukturierte Netzwerkverkabelung im 19-Zoll-Rack. Mit 24 RJ45-Buchsen und 1 HE Bauhöhe ist es für den kompakten Einbau in professionelle Verteilumgebungen ausgelegt.
• 24 RJ45-Buchsen auf 1 HE – Schafft eine kompakte Patchfeldlösung für übersichtliche Verteilungen im 19-Zoll-Rack.
• Kategorie 5e mit 100 MHz – Bietet die Grundlage für Übertragungen bis 2,5 Gbit und eine solide Netzstruktur.
• LSA-Anschluss für AWG 26 bis AWG 22 – Erleichtert die flexible und präzise Installation in der strukturierten Verkabelung.
Das ungeschirmte Design unterstützt den Einsatz in kompakten Rack-Installationen und eignet sich für eine saubere, standardisierte Signalverteilung. Der Steckverbindertyp RJ45 8(4) und die Montageart für den 482,6 mm (19 Zoll)-Einbau machen das 1 HE-Modul passend für professionelle Verteilumgebungen. In Schwarz und mit RAL 9005 fügt es sich unauffällig in bestehende Systemumgebungen ein.
Technische Details
• Marke: EFB-Elektronik
• Anzahl der Buchsen/Kupplungen: 24
• Anzahl der Höheneinheiten (HE): 1 HE
• Steckverbindertyp: RJ45 8(4)
• Anschlussart: LSA
• Kategorie: 5e
• Übertragung: 2,5 Gbit
• Bandbreite: 100 MHz
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Farbe: schwarz
• RAL-Nummer: 9005
• Querschnitt: AWG 26 - AWG 22
• 24 RJ45-Buchsen auf 1 HE – Schafft eine kompakte Patchfeldlösung für übersichtliche Verteilungen im 19-Zoll-Rack.
• Kategorie 5e mit 100 MHz – Bietet die Grundlage für Übertragungen bis 2,5 Gbit und eine solide Netzstruktur.
• LSA-Anschluss für AWG 26 bis AWG 22 – Erleichtert die flexible und präzise Installation in der strukturierten Verkabelung.
Das ungeschirmte Design unterstützt den Einsatz in kompakten Rack-Installationen und eignet sich für eine saubere, standardisierte Signalverteilung. Der Steckverbindertyp RJ45 8(4) und die Montageart für den 482,6 mm (19 Zoll)-Einbau machen das 1 HE-Modul passend für professionelle Verteilumgebungen. In Schwarz und mit RAL 9005 fügt es sich unauffällig in bestehende Systemumgebungen ein.
Technische Details
• Marke: EFB-Elektronik
• Anzahl der Buchsen/Kupplungen: 24
• Anzahl der Höheneinheiten (HE): 1 HE
• Steckverbindertyp: RJ45 8(4)
• Anschlussart: LSA
• Kategorie: 5e
• Übertragung: 2,5 Gbit
• Bandbreite: 100 MHz
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Farbe: schwarz
• RAL-Nummer: 9005
• Querschnitt: AWG 26 - AWG 22
| Anschlussart: | LSA |
|---|---|
| Anzahl der Höheneinheiten (HE): | 1 HE |
| Bandbreite: | 100 MHz |
| Breite: | 482,6 mm |
| Erdungsdraht: | 4 mm² |
| Farbcode: | nach TIA/EIA 568A/B |
| Gehäusematerial LSA-Anschlussleiste: | PC |
| Gehäusematerial Panelrahmen: | SPCC Stahl, 1,5mm |
| Gehäusematerial RJ45-Buchse: | PBT |
| Geschirmt: | Nein |
| Höhe: | 44,0 mm |
| Isolationswiderstand: | ≥ 500 MΩ |
| Kategorie: | 5e |
| Konform zu UL94: | V-0 |
| Kontaktbeschichtung: | vergoldet µ" vergoldet |
| Kontaktierungen LSA Leiste: | 200 |
| Kontaktwiderstand: | 100 mΩ |
| Material LSA Klemmen: | Phosphor Bronze, verzinnt |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| POE Standard: | POE+ |
| Prüfspannung Dieelektrikum: | 750 V AC 60Hz |
| Querschnitt: | AWG 26 - AWG 22 |
| Spannungsfestigkeit: | 125 V AC RMS |
| Steckkraft: | 20 N |
| Steckverbindertyp: | RJ45 8(4) |
| Steckzyklen RJ45 Buchse: | 750 |
| Strombelastbarkeit: | 1,8 A |
| Temperaturbereich (Betrieb): | -10 – 60 °C |
| Tiefe: | 109,0 mm |
| Übertragung: | 2,5 Gbit |
| Anschlussart: | LSA |
|---|---|
| Anzahl der Höheneinheiten (HE): | 1 HE |
| Bandbreite: | 100 MHz |
| Breite: | 482,6 mm |
| Erdungsdraht: | 4 mm² |
| Farbcode: | nach TIA/EIA 568A/B |
| Gehäusematerial LSA-Anschlussleiste: | PC |
| Gehäusematerial Panelrahmen: | SPCC Stahl, 1,5mm |
| Gehäusematerial RJ45-Buchse: | PBT |
| Geschirmt: | Nein |
| Höhe: | 44,0 mm |
| Isolationswiderstand: | ≥ 500 MΩ |
| Kategorie: | 5e |
| Konform zu UL94: | V-0 |
| Kontaktbeschichtung: | vergoldet µ" vergoldet |
| Kontaktierungen LSA Leiste: | 200 |
| Kontaktwiderstand: | 100 mΩ |
| Material LSA Klemmen: | Phosphor Bronze, verzinnt |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| POE Standard: | POE+ |
| Prüfspannung Dieelektrikum: | 750 V AC 60Hz |
| Querschnitt: | AWG 26 - AWG 22 |
| Spannungsfestigkeit: | 125 V AC RMS |
| Steckkraft: | 20 N |
| Steckverbindertyp: | RJ45 8(4) |
| Steckzyklen RJ45 Buchse: | 750 |
| Strombelastbarkeit: | 1,8 A |
| Temperaturbereich (Betrieb): | -10 – 60 °C |
| Tiefe: | 109,0 mm |
| Übertragung: | 2,5 Gbit |
Sicherheitshinweise
Warnung: Gefahr durch elektrische Schläge und Kurzschlüsse! Achten Sie auf eine ordnungsgemäße Erdung, um elektrische Schläge zu vermeiden. Vermeiden Sie eine Überlastung, da diese zu Überhitzung und Kurzschlüssen führen kann. Überprüfen Sie, dass das Gehäuse unbeschädigt ist und keine freiliegenden Kontakte oder blanken Leitungen vorhanden sind. Stellen Sie sicher, dass alle elektrischen Anschlüsse korrekt ausgeführt sind und die Umgebungsbedingungen den technischen Vorgaben entsprechen. Halten Sie immer ausreichenden Abstand zu stromführenden Geräten und vermeiden Sie Fehlanwendungen.
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Straße 1
33719 Bielefeld
