HDBitT HDMI Extender Set, max. 120m
Produktinformationen für HDBitT HDMI Zusätzlicher Empfänger
Technische Spezifikationen
• Extender-Set mit HDMI HDbitT
• Übertragungsprotokoll: HDbitT
• Unterstützte Auflösungen: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
• Netzwerkkabel: UTP / STP Cat. 5E / 6
• Übertragungsstrecke bis zu 120m und bis 1080p / 60Hz Full HD mit einem einzigen Cat. 6 Kabel
• Infrarot-Signal: Unterstützt Infrarot-Geräte 20-60KHz
• Betriebstemperatur: 0°C - 60°C
• Stromversorgung DC5V / 1A (Netzteil inklusive)
• Verbrauch Sender: 3,5W
• Verbrauch Empfänger: 3W
Installationsanforderungen
• HDMI-Quellgerät (Computergrafikkarte, DVD, PS3, HD-Überwachungsgeräte usw.) • HDMI-Bildschirme wie z. B. SDTV, Projektor mit HDMI-Anschluss
• Netzwerkkabel: Netzwerkkabel UTP / STP Cat. 5e / 6, die der Norm EIA568B entsprechen
• Übertragungslänge: Cat. 5 / 80 m, Cat. 5e, 100 m / Cat. 6, 120 m

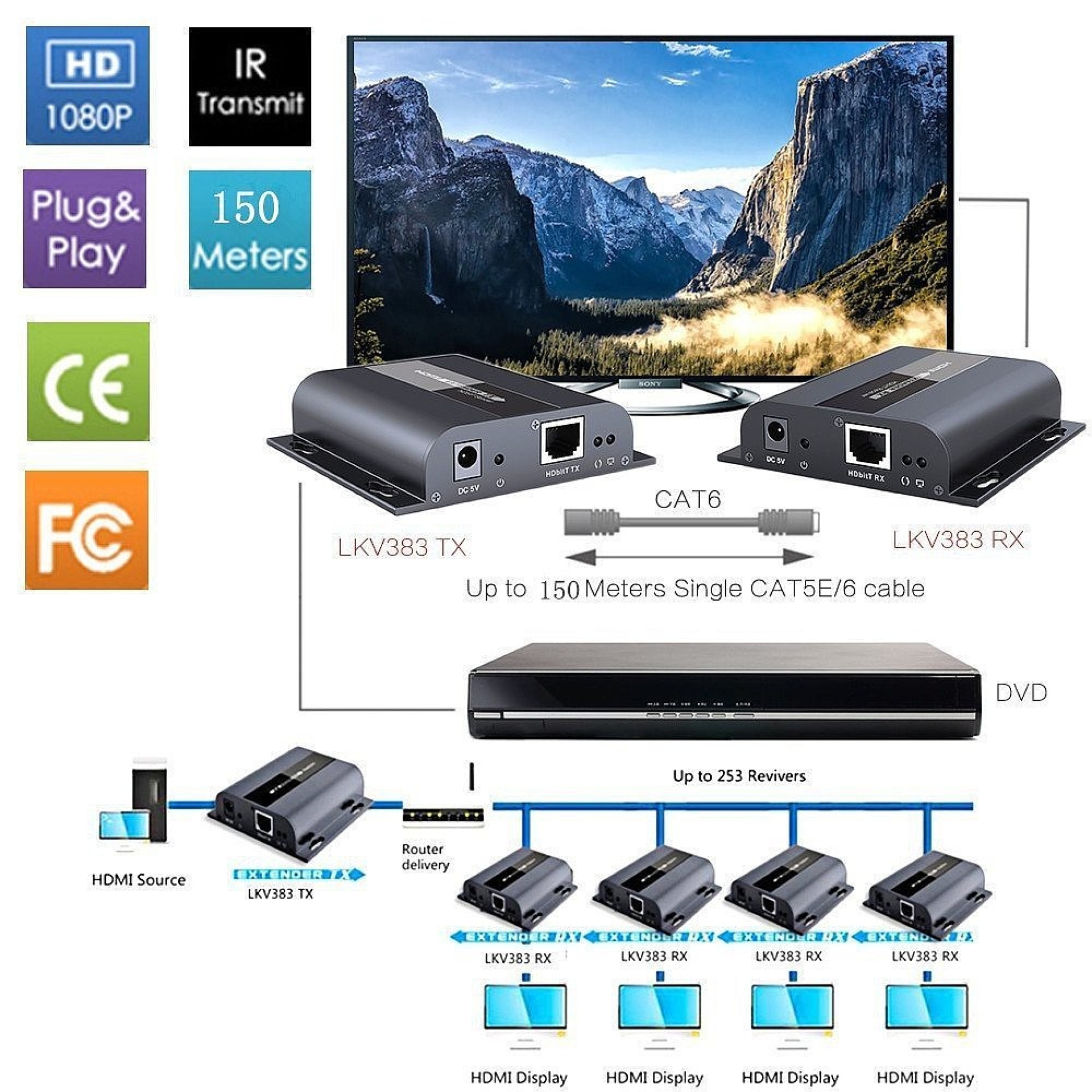

Anschlussmöglichkeiten:
Point-to-Point-Verbindung:
Bis zu 120 m Reichweite über ein einziges Cat. 6-Kabel (mit einem hochwertigen Kabel bis zu 150 m möglich)
Verbindung mit Repeater:
Mit einem Repeater können unbegrenzte Erweiterungen erreicht werden (kaskadierbar)
Point-to-Multipoint-Verbindung:
Bei Verwendung von einem Sender, einem Switch und mehreren Empfängern ist eine Extender- und Splitter-Funktion möglich.
Anmerkung: Wir empfehlen die Verwendung eines Gigabit-Switches (1000Mbps) für die LAN-Übertragung
Abmessungen
• Breite: 96,8 mm
• Tiefe: 94 mm
• Höhe: 23,7 mm
Zertifizierungen
• EC
• FCC
• RoHS
• WEEE

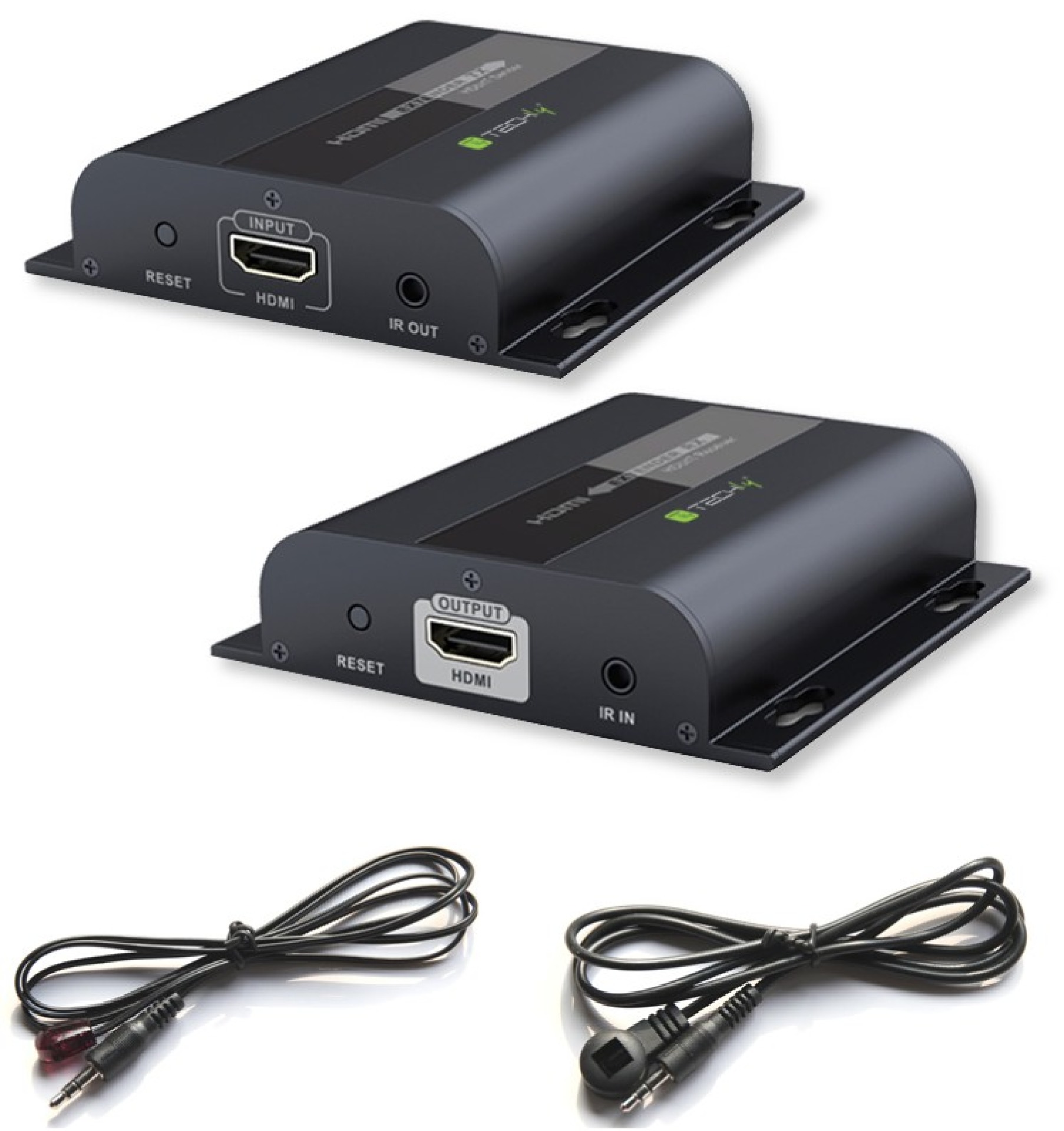

Packungsinhalt
• 1x HDMI EXTENDER Sender
• 1x HDMI EXTENDER Empfänger
• 2x Netzteil DC5V / 1A
• 1x Infrarot-Sender-Kabel
• 1x Infrarot-Empfänger-Kabel
• 1x Bedienungsanleitung
| Geeignet für 482,6 mm (19 Zoll)-Montage: | Nein |
|---|---|
| Max. Auflösung: | 1920 × 1080 (FulHD) |
| Video Schnittstelle Eingang: | HDMI |
Technische Eigenschaften
| Geeignet für 482,6 mm (19 Zoll)-Montage: | Nein |
|---|---|
| Max. Auflösung: | 1920 × 1080 (FulHD) |
| Video Schnittstelle Eingang: | HDMI |
Varianten
| Art. Nr. | Bezeichnung | Anzahl der Videoeingänge | Anzahl der Videoausgänge | |
|---|---|---|---|---|
| IDATA-EXTIP-383V4 | HDBitT Extender Sender/Empfänger over IP, mit IR, 120m | 1 | - | |
| IDATA-EXTIP-383RV4 | HDBitT HDMI Zusätzlicher Empfänger | - | 1 |
Produktinformationen für HDBitT HDMI Zusätzlicher Empfänger
Technische Spezifikationen
• Extender-Set mit HDMI HDbitT
• Übertragungsprotokoll: HDbitT
• Unterstützte Auflösungen: 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
• Netzwerkkabel: UTP / STP Cat. 5E / 6
• Übertragungsstrecke bis zu 120m und bis 1080p / 60Hz Full HD mit einem einzigen Cat. 6 Kabel
• Infrarot-Signal: Unterstützt Infrarot-Geräte 20-60KHz
• Betriebstemperatur: 0°C - 60°C
• Stromversorgung DC5V / 1A (Netzteil inklusive)
• Verbrauch Sender: 3,5W
• Verbrauch Empfänger: 3W
Installationsanforderungen
• HDMI-Quellgerät (Computergrafikkarte, DVD, PS3, HD-Überwachungsgeräte usw.) • HDMI-Bildschirme wie z. B. SDTV, Projektor mit HDMI-Anschluss
• Netzwerkkabel: Netzwerkkabel UTP / STP Cat. 5e / 6, die der Norm EIA568B entsprechen
• Übertragungslänge: Cat. 5 / 80 m, Cat. 5e, 100 m / Cat. 6, 120 m
Anschlussmöglichkeiten:
Point-to-Point-Verbindung:
Bis zu 120 m Reichweite über ein einziges Cat. 6-Kabel (mit einem hochwertigen Kabel bis zu 150 m möglich)
Verbindung mit Repeater:
Mit einem Repeater können unbegrenzte Erweiterungen erreicht werden (kaskadierbar)
Point-to-Multipoint-Verbindung:
Bei Verwendung von einem Sender, einem Switch und mehreren Empfängern ist eine Extender- und Splitter-Funktion möglich.
Anmerkung: Wir empfehlen die Verwendung eines Gigabit-Switches (1000Mbps) für die LAN-Übertragung
Abmessungen
• Breite: 96,8 mm
• Tiefe: 94 mm
• Höhe: 23,7 mm
Zertifizierungen
• EC
• FCC
• RoHS
• WEEE
Packungsinhalt
• 1x HDMI EXTENDER Sender
• 1x HDMI EXTENDER Empfänger
• 2x Netzteil DC5V / 1A
• 1x Infrarot-Sender-Kabel
• 1x Infrarot-Empfänger-Kabel
• 1x Bedienungsanleitung
| Geeignet für 482,6 mm (19 Zoll)-Montage: | Nein |
|---|---|
| Max. Auflösung: | 1920 × 1080 (FulHD) |
| Video Schnittstelle Eingang: | HDMI |
| Geeignet für 482,6 mm (19 Zoll)-Montage: | Nein |
|---|---|
| Max. Auflösung: | 1920 × 1080 (FulHD) |
| Video Schnittstelle Eingang: | HDMI |
Varianten
| Art. Nr. | Bezeichnung | Anzahl der Videoeingänge | Anzahl der Videoausgänge | |
|---|---|---|---|---|
| IDATA-EXTIP-383V4 | HDBitT Extender Sender/Empfänger over IP, mit IR, 120m | 1 | - | |
| IDATA-EXTIP-383RV4 | HDBitT HDMI Zusätzlicher Empfänger | - | 1 |
Sicherheitshinweise
Warnung: Gefahr durch elektrische Schläge und Kurzschlüsse! Achten Sie auf eine ordnungsgemäße Erdung, um elektrische Schläge zu vermeiden. Vermeiden Sie eine Überlastung, da diese zu Überhitzung und Kurzschlüssen führen kann. Überprüfen Sie, dass das Gehäuse unbeschädigt ist und keine freiliegenden Kontakte oder blanken Leitungen vorhanden sind. Stellen Sie sicher, dass alle elektrischen Anschlüsse korrekt ausgeführt sind und die Umgebungsbedingungen den technischen Vorgaben entsprechen. Halten Sie immer ausreichenden Abstand zu stromführenden Geräten und vermeiden Sie Fehlanwendungen. Wichtige Sicherheitsinformationen zur Vermeidung von Unfällen und Schäden bei der Installation: Gefährdung: Bei unsachgemäßer Nutzung des Doppelbodens kann dieser brechen. Maßnahme: Vermeiden Sie das Betreten des Doppelbodens, es sei denn, es sind die richtigen Lasten und Belastungsvorgaben berücksichtigt. Fehlerhafte Beladung Gefährdung: Eine falsche Beladung kann zu Instabilität und Schäden führen. Maßnahme: Achten Sie auf eine gleichmäßige und vorgeschriebene Beladung gemäß den Herstellerangaben. Gehäuse fällt herunter wegen Gewichtsüberschreitung Gefährdung: Eine Überschreitung der maximalen Gewichtsgrenze kann das Gehäuse destabilisieren. Maßnahme: Überprüfen Sie die maximal zulässige Belastung des Gehäuses und stellen Sie sicher, dass diese nicht überschritten wird. Herabfallende Komponenten bei unzureichender Befestigung Gefährdung: Unzureichend befestigte Komponenten können herunterfallen und Verletzungen verursachen. Maßnahme: Stellen Sie sicher, dass alle Teile ordnungsgemäß und sicher montiert sind. Herausbrechende Gehäuseteile durch falsche Belastung Gefährdung: Unzulässige Belastung führt zu Materialschäden und einem möglichen Herausbrechen von Gehäuseteilen. Maßnahme: Achten Sie auf die korrekte Verteilung der Last und die Verwendung der empfohlenen Traglast. Kippgefahr durch unebenen Boden Gefährdung: Ein unebener Boden kann das Kippen des Schranks oder Geräts verursachen. Maßnahme: Stellen Sie sicher, dass der Untergrund eben und stabil ist, um Kippgefahren zu vermeiden. Kippgefahr durch zu geringe Tragfähigkeit des Untergrunds Gefährdung: Eine zu geringe Tragfähigkeit des Untergrunds kann das Kippen des Schranks begünstigen. Maßnahme: Überprüfen Sie vor der Installation die Tragfähigkeit des Untergrunds und stellen Sie sicher, dass er das Gewicht sicher tragen kann. Schrank kann kippen bei schwerer Server-Einheit nach vorne ziehen Gefährdung: Das nach vorne Ziehen von schweren Server-Einheiten kann den Schrank kippen lassen. Maßnahme: Schränke und Server-Einheiten immer mit geeigneten Halterungen sichern und bei der Handhabung von schweren Geräten Unterstützung hinzuziehen. Kippgefahr bei schwerer Kühleinheit ohne Sicherungsmaßnahmen Gefährdung: Eine unsachgemäße Befestigung von Kühleinheiten an externen Halterungen kann das Kippen des Schranks oder Geräts zur Folge haben. Maßnahme: Sichern Sie Kühleinheiten durch geeignete Vorrichtungen, um ein Kippen zu vermeiden. Seitenwände fallen ab – Vorreiber nicht korrekt verwendet Gefährdung: Unsachgemäß eingesetzte Vorreiber können dazu führen, dass Seitenwände des Schranks abfallen. Maßnahme: Überprüfen Sie regelmäßig, dass alle Vorreiber korrekt und sicher montiert sind. Traglast nicht gegeben Gefährdung: Eine nicht ausreichende Traglast kann das System destabilisieren. Maßnahme: Überprüfen Sie vor der Installation die Traglastangaben und stellen Sie sicher, dass der Untergrund sowie die Regale ausreichend stabil sind. Unzureichende Befestigung bei Zubehörmontage Gefährdung: Lose montierte Zubehörteile können gefährlich herunterfallen. Maßnahme: Befestigen Sie alle Zubehörteile sorgfältig und überprüfen Sie diese regelmäßig auf Festigkeit. Unzureichende Wandstatik – Gehäuse fällt herunter Gefährdung: Unzureichende Wandstatik kann dazu führen, dass das Gehäuse herunterfällt. Maßnahme: Vergewissern Sie sich vor der Montage, dass die Wand ausreichend statisch belastbar ist und das Gehäuse sicher montiert werden kann. Verletzung durch herabfallende Anbauteile Gefährdung: Nicht ausreichend befestigte Anbauteile können herunterfallen und Verletzungen verursachen. Maßnahme: Achten Sie auf die korrekte Befestigung aller Anbauteile und überprüfen Sie diese regelmäßig.
