Cat.7 Außenkabel UC900 SS23 (L)H + Bewehrung + PE
ICS IE UC900 SS23 Cat.7 (L)H + Bewehrung + PE, UV-beständig, schwarz
Artikelnummer:
99739.1
EAN Nr.:
8717511645584
Produktinformationen für ICS IE UC900 SS23 Cat.7 (L)H + Bewehrung + PE, UV-beständig, schwarz

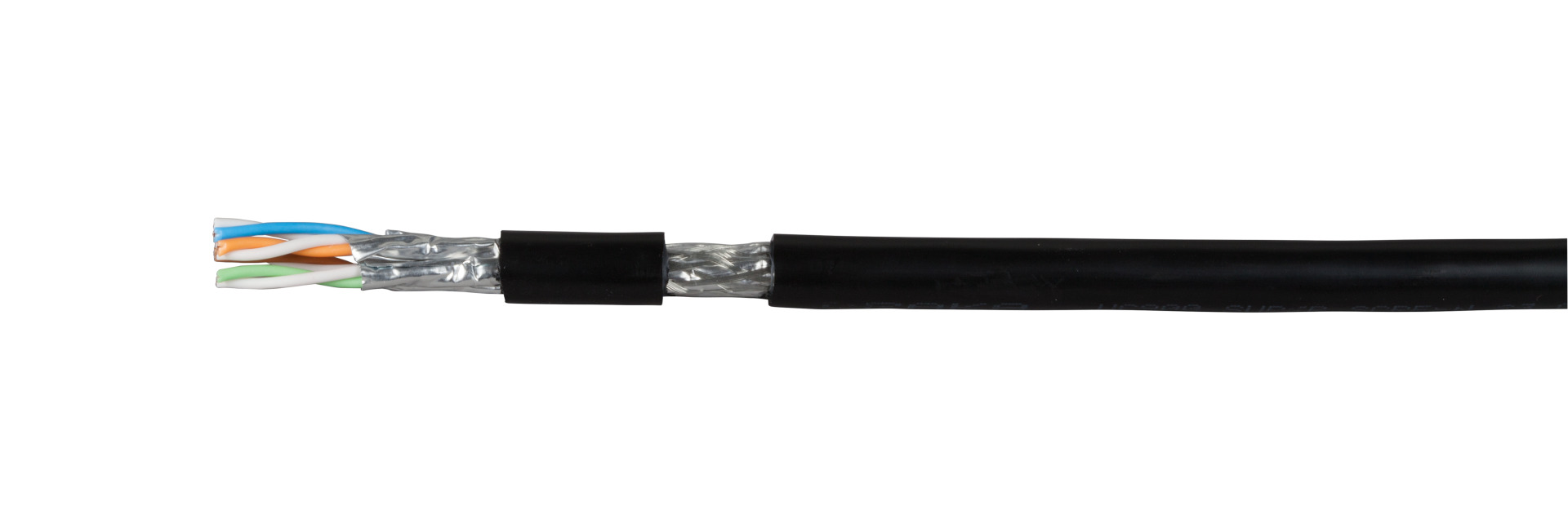

Das Datenkabel ist ein für die direkte Erdverlegung geeignetes Installationskabel mit dickwandigem Polyethylen Außenmantel und Bewehrung, UV- beständig und für Übertragungen bis 1000 MHz konstruiert. Eine Armierung aus verzinktem Stahldrahtgeflecht dient als Nagetierschutz. Durch einen LSZH Zwischenmantel ist das Kabel nach Entfernen des PE Mantels auch für den Inneneinsatz geeignet. Es übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 6, 6A, 7. Verkabelungsstrecken der Channel Klasse E, EA, F nach ISO/IEC 11801 (AMD 2:2009) bzw. EN 50173-1 (2009) werden mit diesem Kabel aufgebaut. Mit diesem Kabel sind Übertragungen von 10 GBit nach IEEE 802.3 möglich.

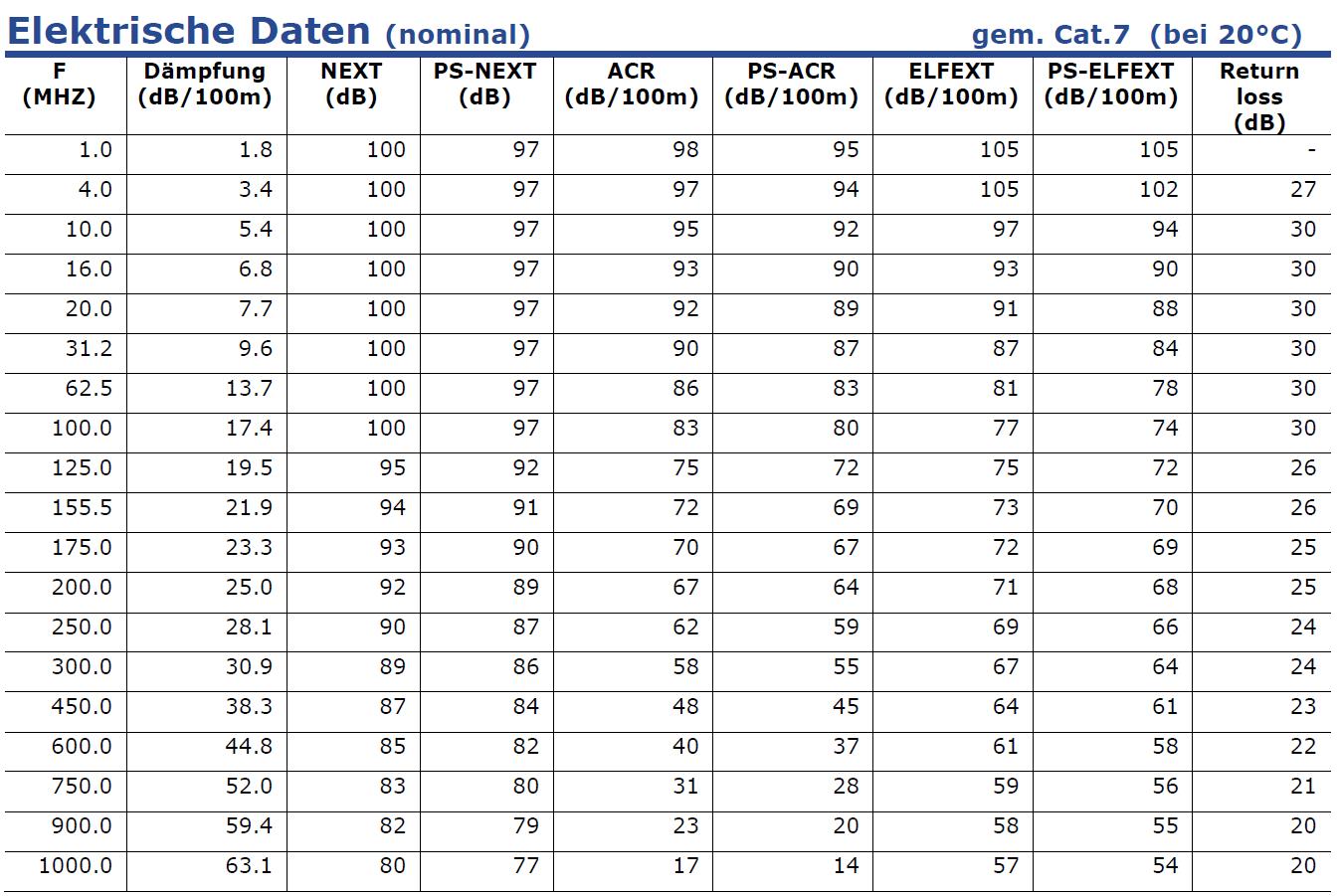

Technische Eigenschaften
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | Stahldrahtgeflecht verzinkt |
| Biegeradius (dynamisch): | ≥ 160 mm |
| Biegeradius (statisch): | ≥ 80 mm |
| Flammwidrig: | nach IEC 61034 |
| Halogenfrei: | nach EN 60754-1/2 |
| Halogenfrei nach EN 50267-2-2: | Nein |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 5000 MOhm/km |
| Kabel: | IEC 61156-5 |
| Kabel: | EN 50288-4-1 |
| Kabelaufbau: | S/FTP |
| Kapazität gegen Erde: | nom. 43 nF/km |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 85 dB |
| Laufzeitunterschied: | ≤ 12 ns/100m |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, blank |
| Leiterdurchmesser: | 0,56 mm |
| Leiternennquerschnitt: | 0,26 mm² |
| Mantel-Material: | Polyethylen (PE) |
| Max. Frequenz: | 900 MHz |
| NVP-Wert: | 79 % |
| PoE: | nach IEEE802.3af PoE |
| PoE: | nach IEEE802.3bt 4PPoE |
| PoE: | nach IEEE802.3at PoE+ |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Raucharm nach EN 61034-2: | Nein |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 154 Ohm/km |
| Transferimpedanz bei 1MHz: | ≤ 5 mOhm/m |
| Transferimpedanz bei 10MHz: | ≤ 5 mOhm/m |
| Transferimpedanz bei 30MHz: | ≤ 10 mOhm/m |
| Transferimpedanz bei 100MHz: | ≤ 20 mOhm/m |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Ja |
| Verkabelungsstandards: | ISO/IEC 11801 |
| Verkabelungsstandards: | EN 50173-1 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | ≤ 2 % |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 75 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
