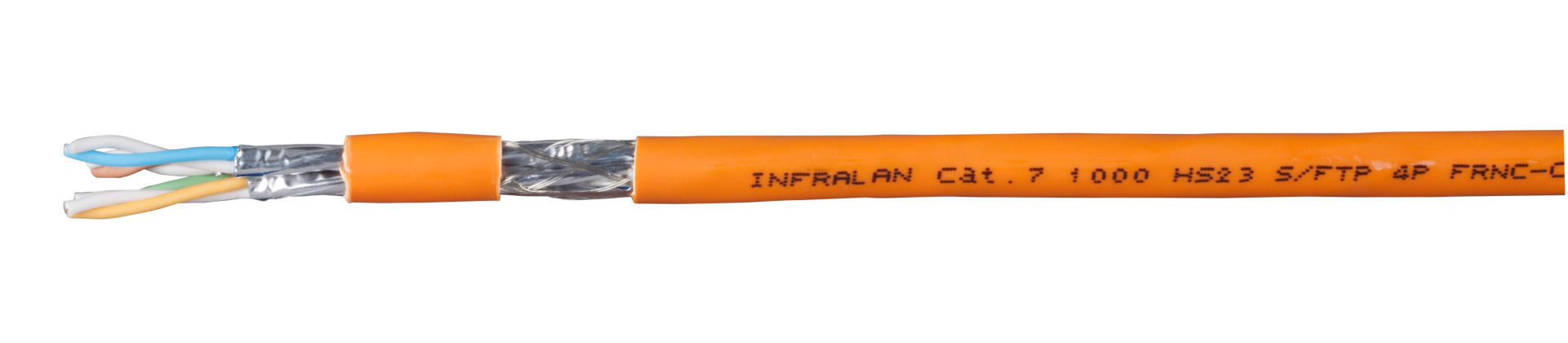

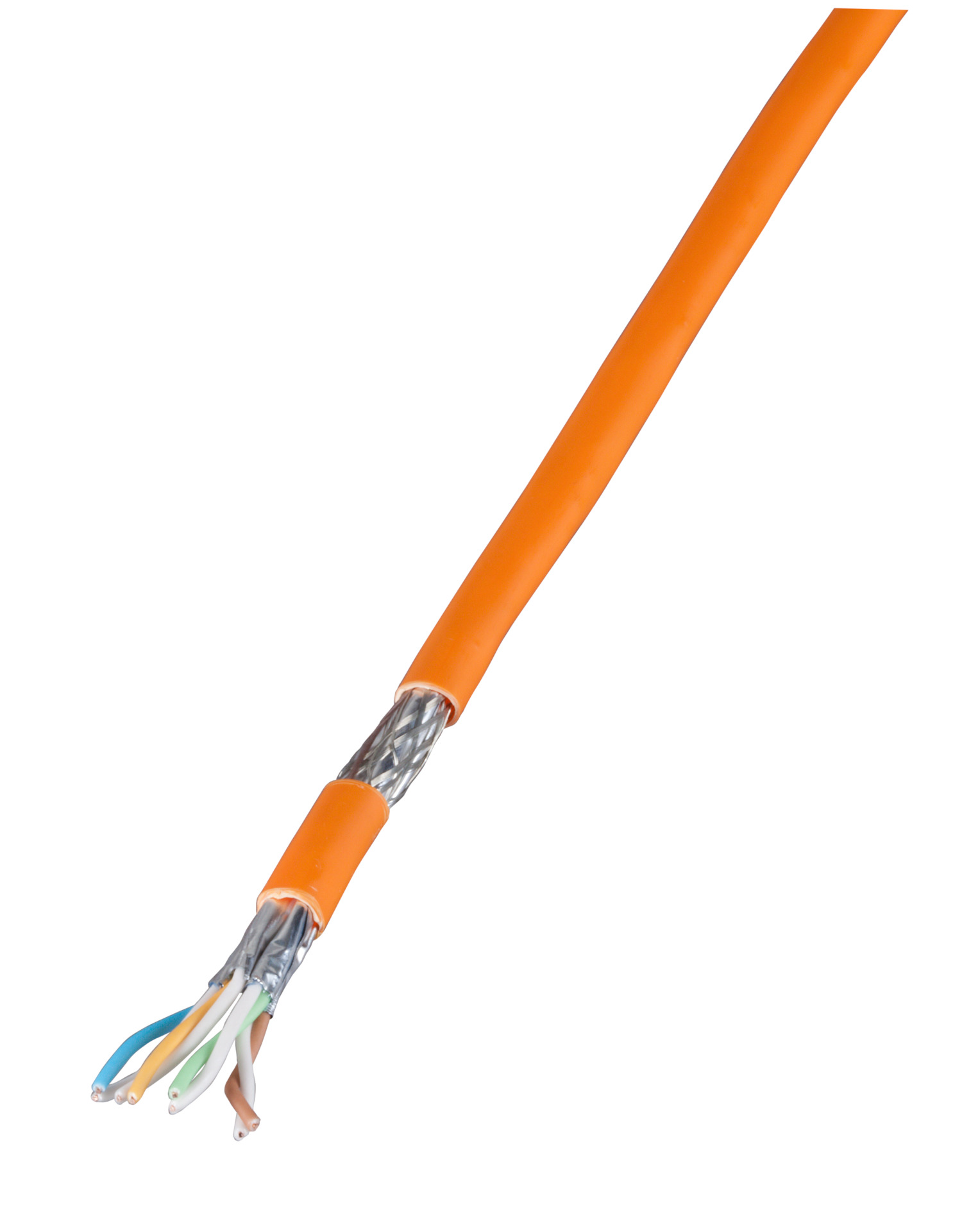

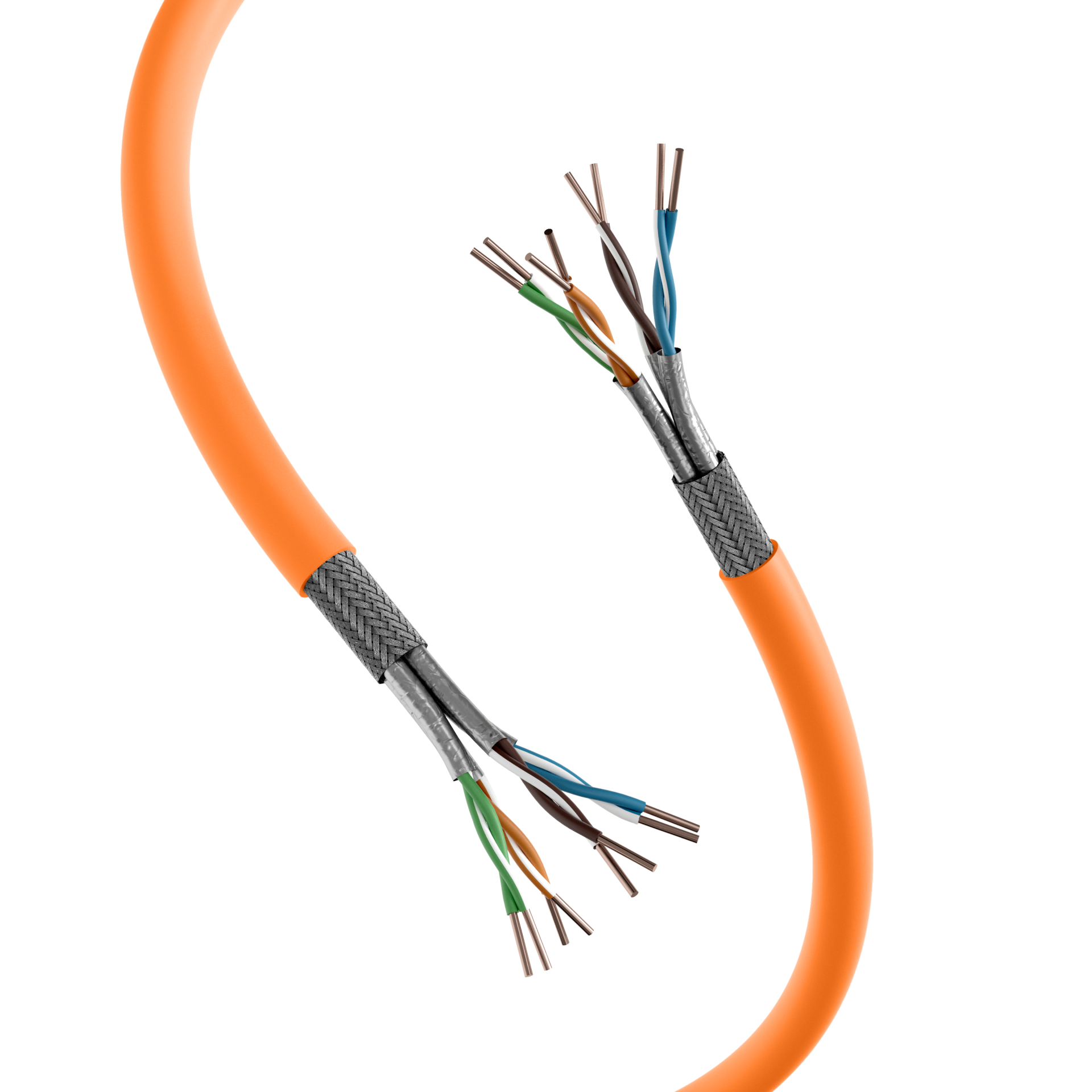

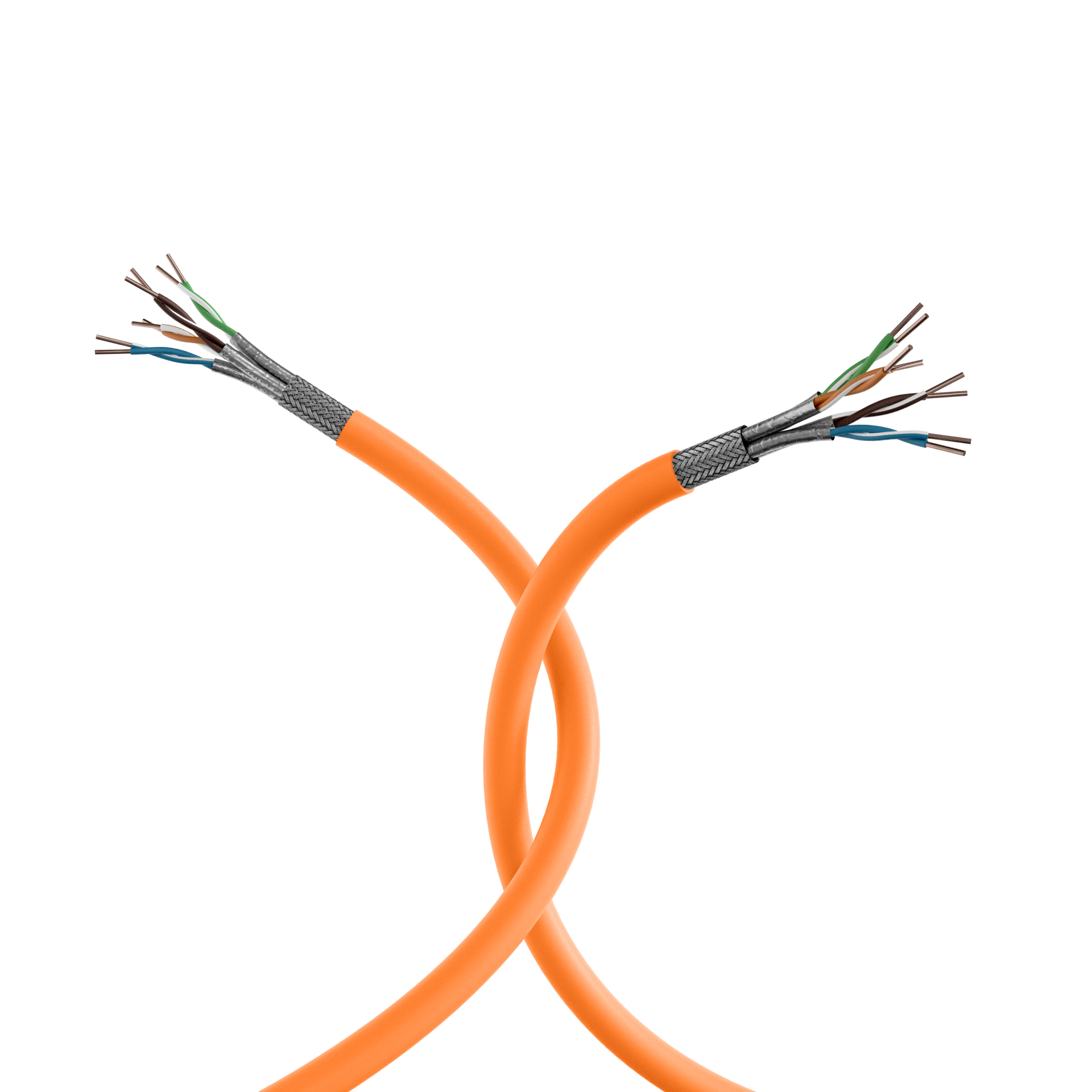

INFRALAN® Cat.7 Verlegekabel S/FTP 1000 MHz, CPR Cca
Preise nur für eingeloggte Nutzer sichtbar
INFRALAN® Cat.7 1000 AWG23, S/FTP 4P CPR Cca orange, 100m
Artikelnummer:
99981.100-CPR
EAN Nr.:
4049759180843
Produktinformationen für INFRALAN® Cat.7 1000 AWG23, S/FTP 4P CPR Cca orange, 100m
Das INFRALAN® Datenkabel 99981.x-CPR ist für Übertragungen bis 1000 MHz konstruiert und übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 7. Mit diesem Kabel sind nach IEEE 802.3 Übertragungen von 10 GBit Ethernet problemlos möglich. Zusätzlich hierzu ist das Kabel in der Simplex Variante durch das GHMT PVP Programm zertifiziert
Technische Eigenschaften
| Kategorie: | 7 |
|---|---|
| AWG-Querschnitt: | 23/1 |
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | ≥ 60 mm |
| Biegeradius (statisch): | ≥ 30 mm |
| Direktive/Verordnung: | REACH 1907/2006/EC, RoHS 2011/65/UE |
| Durchschlagsfestigkeit DC: | 1 kV/1 min |
| Euroklasse: | Cca |
| Flammwidrig: | nach IEC/EN 60332-3-24 |
| Halogenfrei: | nach EN 50267-2-2 |
| Halogenfrei nach EN 50267-2-2: | Nein |
| Halogenfrei nach EN 60754-1/2: | Nein |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 5000 MOhm/km |
| Kabel: | EN 50288-4-1, IEC 61156-5 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kapazität gegen Erde: | ≤ 1600 pF/km |
| Kopplungsdämpfung: | ≥ 80 dB |
| Kopplungsdämpfung Typ: | Typ 1b |
| Laufzeitunterschied: | 20 ns/100m |
| Leiter-Durchmesser: | 0,56 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, blank |
| Leiternennquerschnitt: | 0,26 mm² |
| Mantelmaterial: | FRNC-B |
| Max. Frequenz: | 1000 MHz |
| NVP-Wert: | 78 % |
| PoE: | Ja, nach IEEE802.3af PoE, nach IEEE802.3at PoE+ |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034-2 |
| Raucharm nach EN 61034-2: | Ja |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | ≤ 146 Ohm/km |
| Transferimpedanz bei 1MHz: | ≤ 10 mOhm/m |
| Transferimpedanz bei 10MHz: | ≤ 10 mOhm/m |
| Transferimpedanz bei 30MHz: | ≤ 20 mOhm/m |
| Transferimpedanz bei 100MHz: | ≤ 30 mOhm/m |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | ≤ 2 % |
| Zul. Kabelaußentemperatur, Lagerung: | 0 – 50 °C |
| Zul. Kabelaußentemperatur bei Montage/Handling: | 0 – 50 °C |
| Zul. Kabelaußentemperatur nach Montage ohne Erschütterung: | -20 – 60 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | Ader-Zahl | Länge | RAL Farbe | Typ | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 99981.100-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 4P CPR Cca orange, 100m | orange | 8 | 100,0 m | RAL2003 | simplex | 28 kg/km | 58 kg/km | 95 N | 7,5 mm | 0,57 MJ/m | Varianten auswählen |
| 99981.1-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 4P CPR Cca orange | orange | 8 | 1,0 m | RAL2003 | simplex | 28 kg/km | 58 kg/km | 95 N | 7,5 mm | 0,57 MJ/m | Varianten auswählen |
| 99981.200-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 4P CPR Cca orange, 200m | orange | 8 | 200,0 m | RAL2003 | simplex | 28 kg/km | 58 kg/km | 95 N | 7,5 mm | 0,57 MJ/m | Varianten auswählen |
| 99981.500-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 4P CPR Cca orange, 500m | orange | 8 | 500,0 m | RAL2003 | simplex | 28 kg/km | 58 kg/km | 95 N | 7,5 mm | 0,57 MJ/m | Varianten auswählen |

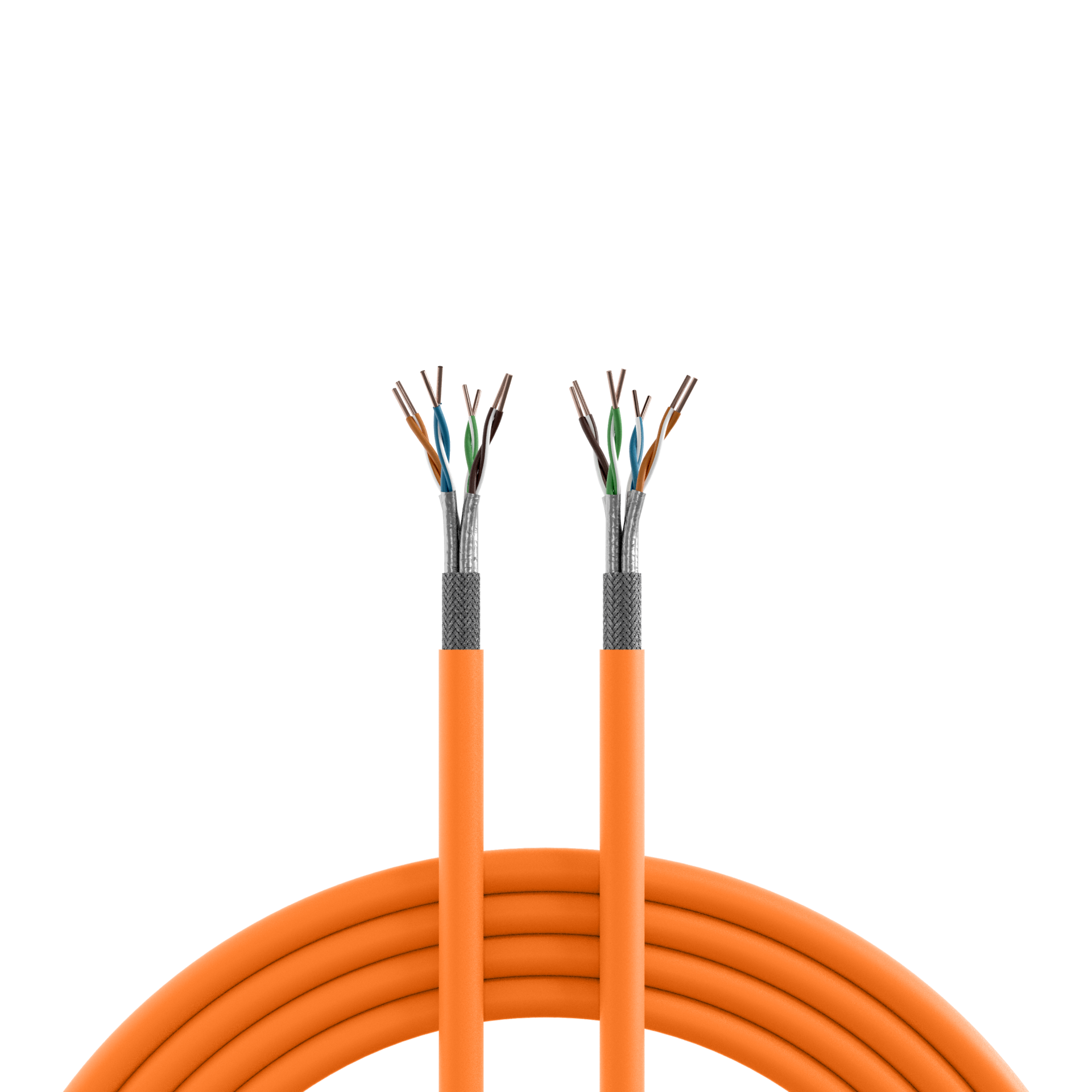

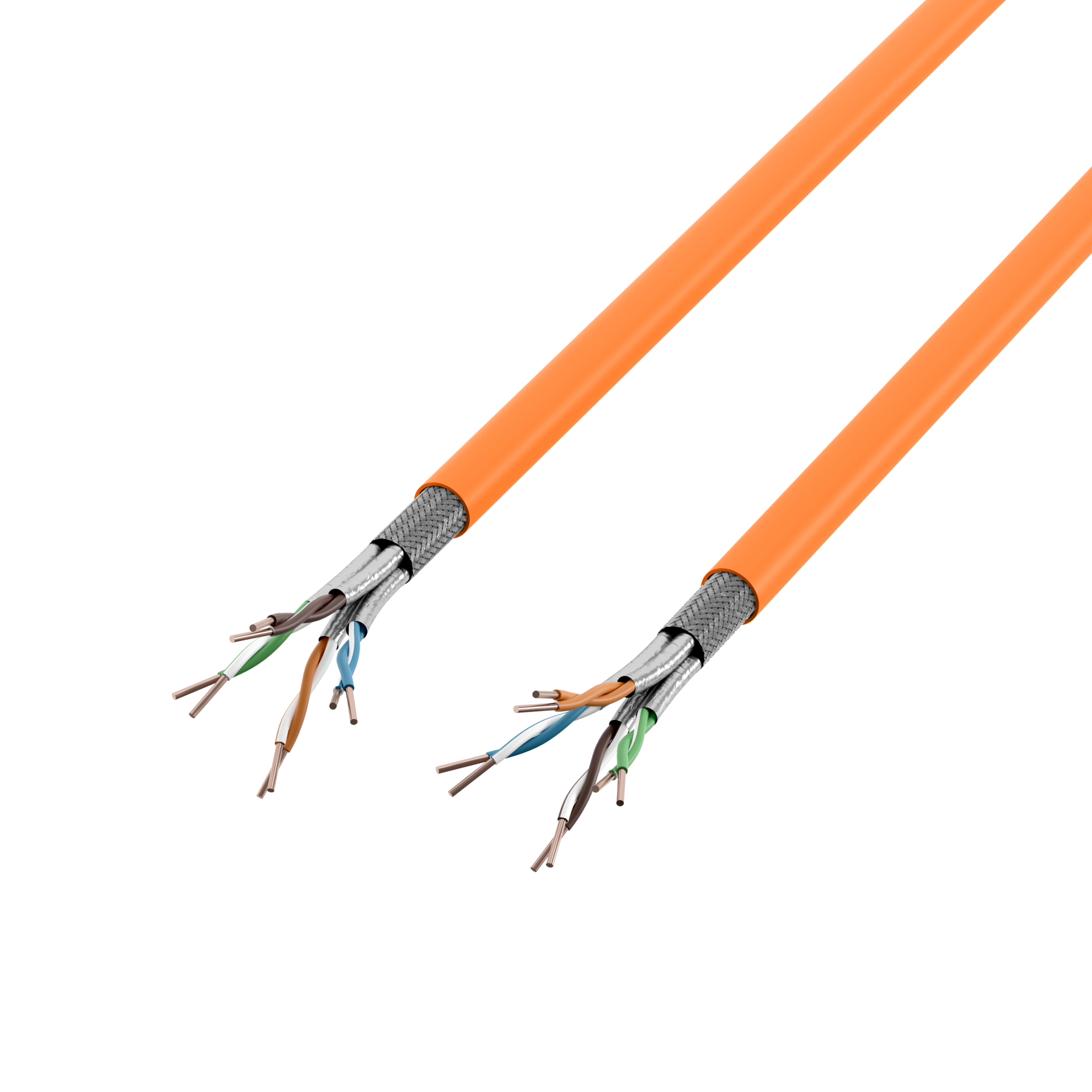

| 99981DX.100-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 2x4P CPR Cca orange, 100m | orange | 2x8 | 100,0 m | RAL2003 | duplex | 56 kg/km | 116 kg/km | 190 N | 7,5 x 15,8 mm | 1,14 MJ/m | Varianten auswählen |
| 99981DX.500-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 2x4P CPR Cca orange, 500m | orange | 2x8 | 500,0 m | RAL2003 | duplex | 56 kg/km | 116 kg/km | 190 N | 7,5 x 15,8 mm | 1,14 MJ/m | Varianten auswählen |
