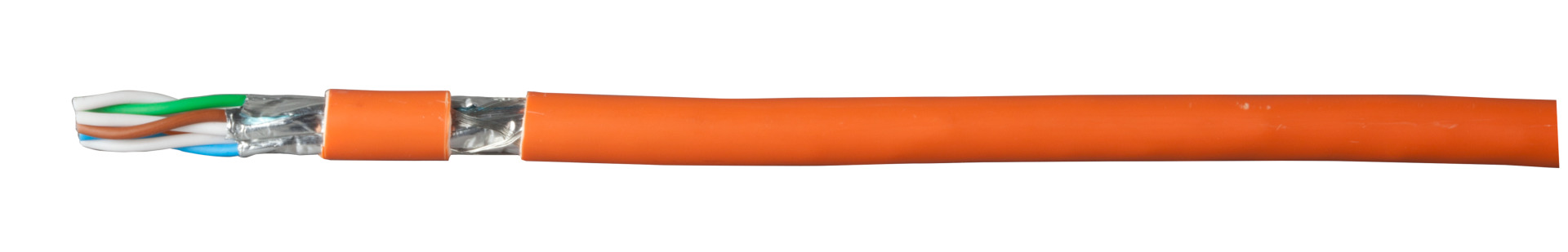

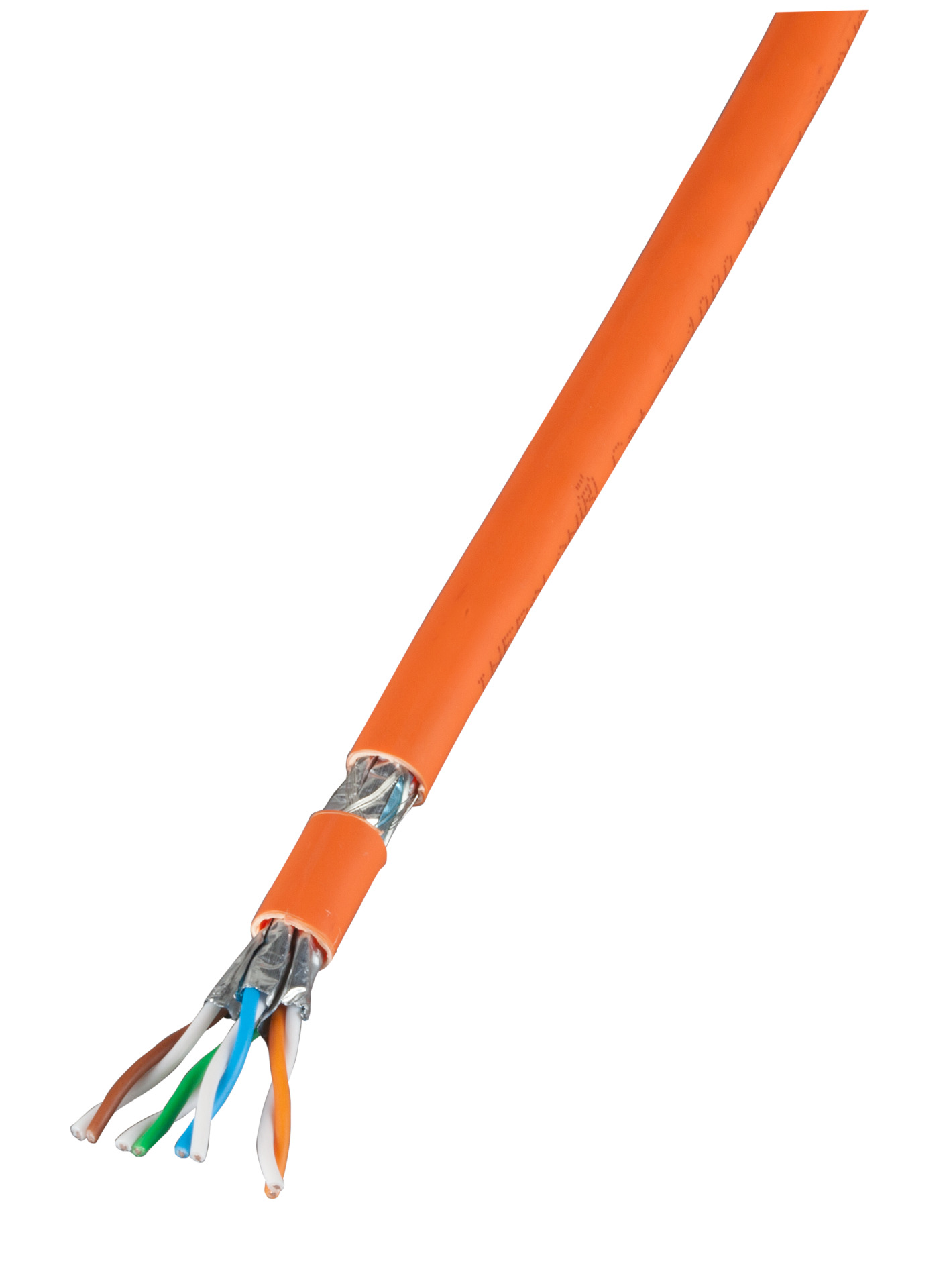

INFRALAN® Cat.7 Verlegekabel S/FTP 1000 MHz, CPR Eca

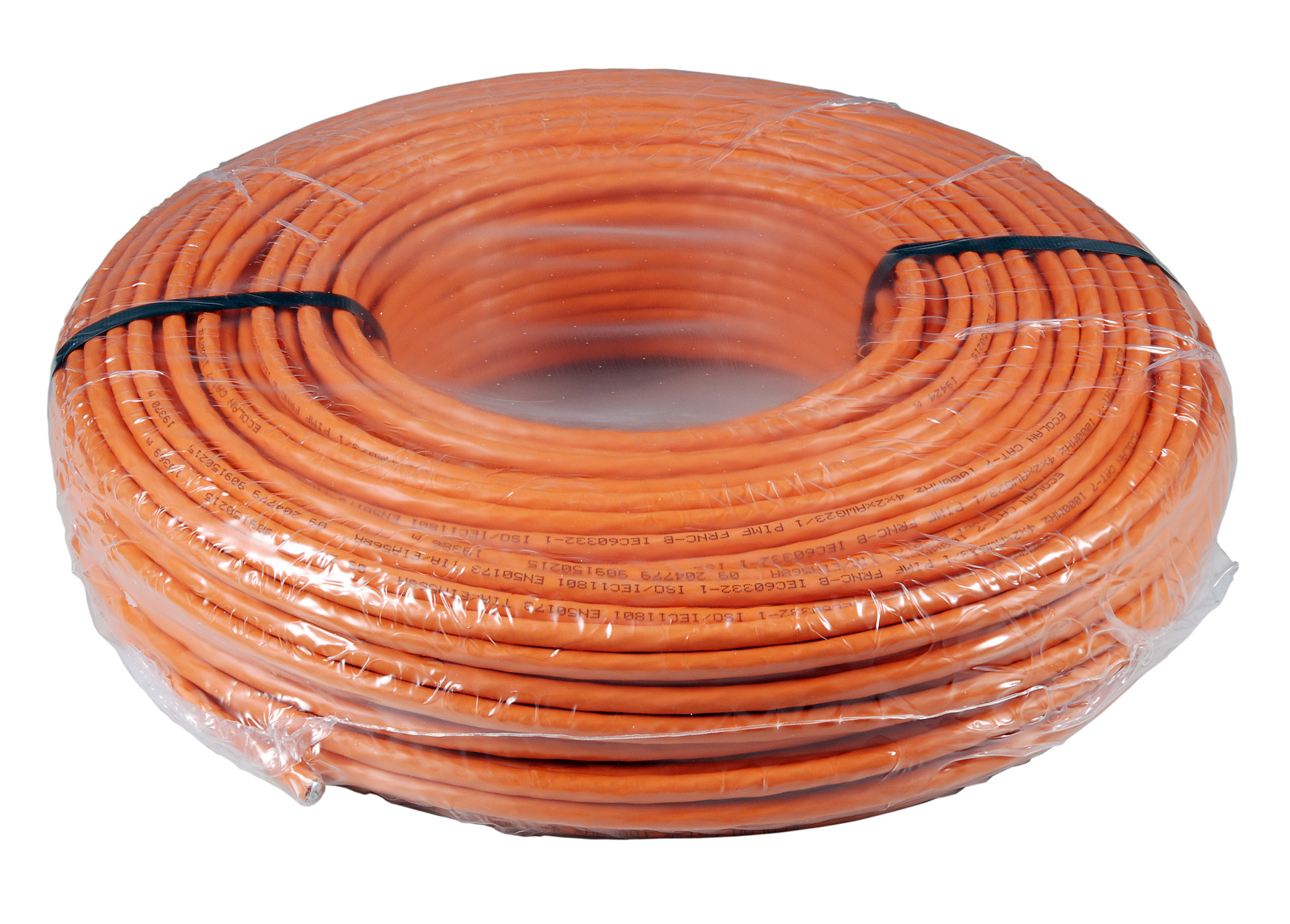

INFRALAN® Cat.7 1000 AWG23, S/FTP 4P CPR Eca orange, 100m
Artikelnummer:
99980.100-CPR
EAN Nr.:
4049759180768
Produktinformationen für INFRALAN® Cat.7 1000 AWG23, S/FTP 4P CPR Eca orange, 100m
Das INFRALAN® Datenkabel 99980.x-CPR ist für Übertragungen bis 1000 MHz konstruiert und übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 7. Mit diesem Kabel sind Übertragungen von 10 GBit Ethernet problemlos möglich.
Technische Eigenschaften
| (Halogenfrei): | nach EN 60754-1/2 |
|---|---|
| AWG-Querschnitt: | 23/1 |
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | 8 x AD |
| Biegeradius (statisch): | 4 x AD |
| Euroklasse: | Eca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei nach EN 50267-2-2: | Ja |
| Halogenfrei nach EN 60754-1/2: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | IEC 61156-5 |
| Kabel: | EN 50288-4-1 |
| Kabelaufbau: | S/FTP |
| Kapazität gegen Erde: | nom. 43 nF/km |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 80 dB |
| Kopplungsdämpfung Typ: | Typ 2 |
| Laufzeitunterschied: | ≤ 12 ns/100m |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, blank |
| Leiterdurchmesser: | 0,56 mm |
| Leiternennquerschnitt: | 0.26 mm² |
| Mantel-Material: | FRNC-B |
| Max. Frequenz: | 1000 MHz |
| NVP-Wert: | 79 % |
| PoE: | nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Raucharm nach EN 61034-2: | Nein |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 154 Ohm/km |
| Transferimpedanz bei 1MHz: | 12 mOhm/m |
| Transferimpedanz bei 10MHz: | ≤ 10 mOhm/m |
| Transferimpedanz bei 30MHz: | 30 mOhm/m |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | ISO/IEC 11801 |
| Verkabelungsstandards: | EN 50173-1 |
| Verkabelungsstandards: | EN 50288 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | ≤ 2 % |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | RAL Farbe | Typ | Ader-Zahl | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | Mantel-Farbe | Typ | RAL Farbe | Ader-Zahl | Länge | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 99980.100-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 4P CPR Eca orange, 100m | orange | RAL2003 | simplex | 8 | 100,0 m | 26 kg/km | 54,5 kg/km | 110 N | 7,3 mm | 590 MJ/km | - | - | - | - | - | |
| 99980.1-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 4P CPR Eca orange | orange | RAL2003 | simplex | 8 | 1,0 m | 26 kg/km | 54,5 kg/km | 110 N | 7,3 mm | 590 MJ/km | - | - | - | - | - | |
| 99980.250-CPR | INFRALAN® Cat.7 1000 AWG23,S/FTP 4P CPR Eca orange, 250m | orange | RAL2003 | simplex | 8 | 250.0 m | 26 kg/km | 54,5 kg/km | 110 N | 7,3 mm | 590 MJ/km | - | - | - | - | - | |
| 99980.25-CPR | INFRALAN® Cat.7 1000 AWG23,S/FTP 4P CPR Eca orange, 25m | orange | RAL2003 | simplex | 8 | 25.0 m | 26 kg/km | 54,5 kg/km | 110 N | 7,3 mm | 590 MJ/km | - | - | - | - | - | |
| 99980.500-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 4P CPR Eca orange, 500m | orange | RAL2003 | simplex | 8 | 500,0 m | 26 kg/km | 54,5 kg/km | 110 N | 7,3 mm | 590 MJ/km | - | - | - | - | - | |
| 99980.50-CPR | INFRALAN® Cat.7 1000 AWG23,S/FTP 4P CPR Eca orange, 50m | orange | RAL2003 | simplex | 8 | 50.0 m | 26 kg/km | 54,5 kg/km | 110 N | 7,3 mm | 590 MJ/km | - | - | - | - | - | |

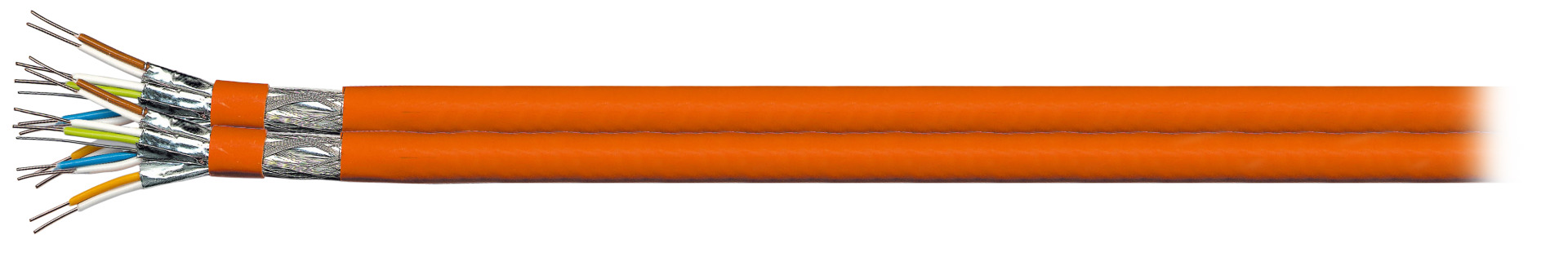

| 99980DX.100-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 2x4P CPR Eca orange, 100m | - | - | - | - | - | 52 kg/km | 109,2 kg/km | 220 N | 7,2 x 15,0 mm | 1190 MJ/km | orange | duplex | RAL2003 | 2x8 | 100,0 m | |
| 99980DX.250-CPR | INFRALAN® Cat.7 1000 AWG23,S/FTP 2x4P CPR Eca orange, 250m | - | - | - | - | - | 52 kg/km | 109,2 kg/km | 220 N | 7,2 x 15,0 mm | 1190 MJ/km | orange | duplex | RAL2003 | 2x8 | 250,0 m | |
| 99980DX.25-CPR | INFRALAN® Cat.7 1000 AWG23,S/FTP 2x4P CPR Eca orange, 25m | - | - | - | - | - | 52 kg/km | 109,2 kg/km | 220 N | 7,2 x 15,0 mm | 1190 MJ/km | orange | duplex | RAL2003 | 2x8 | 25,0 m | |
| 99980DX.500-CPR | INFRALAN® Cat.7 1000 AWG23, S/FTP 2x4P CPR Eca orange, 500m | - | - | - | - | - | 52 kg/km | 109,2 kg/km | 220 N | 7,2 x 15,0 mm | 1190 MJ/km | orange | duplex | RAL2003 | 2x8 | 500,0 m | |
| 99980DX.50-CPR | INFRALAN® Cat.7 1000 AWG23,S/FTP 2x4P CPR Eca orange, 50m | - | - | - | - | - | 52 kg/km | 109,2 kg/km | 220 N | 7,2 x 15,0 mm | 1190 MJ/km | orange | duplex | RAL2003 | 2x8 | 50,0 m | |
| 99980.60-CPR | INFRALAN® Cat.7 1000 AWG23,S/FTP 4P CPR,Eca orange, 60m | orange | RAL2003 | simplex | 8 | 60.0 m | - | - | - | - | - | - | - | - | - | - |
