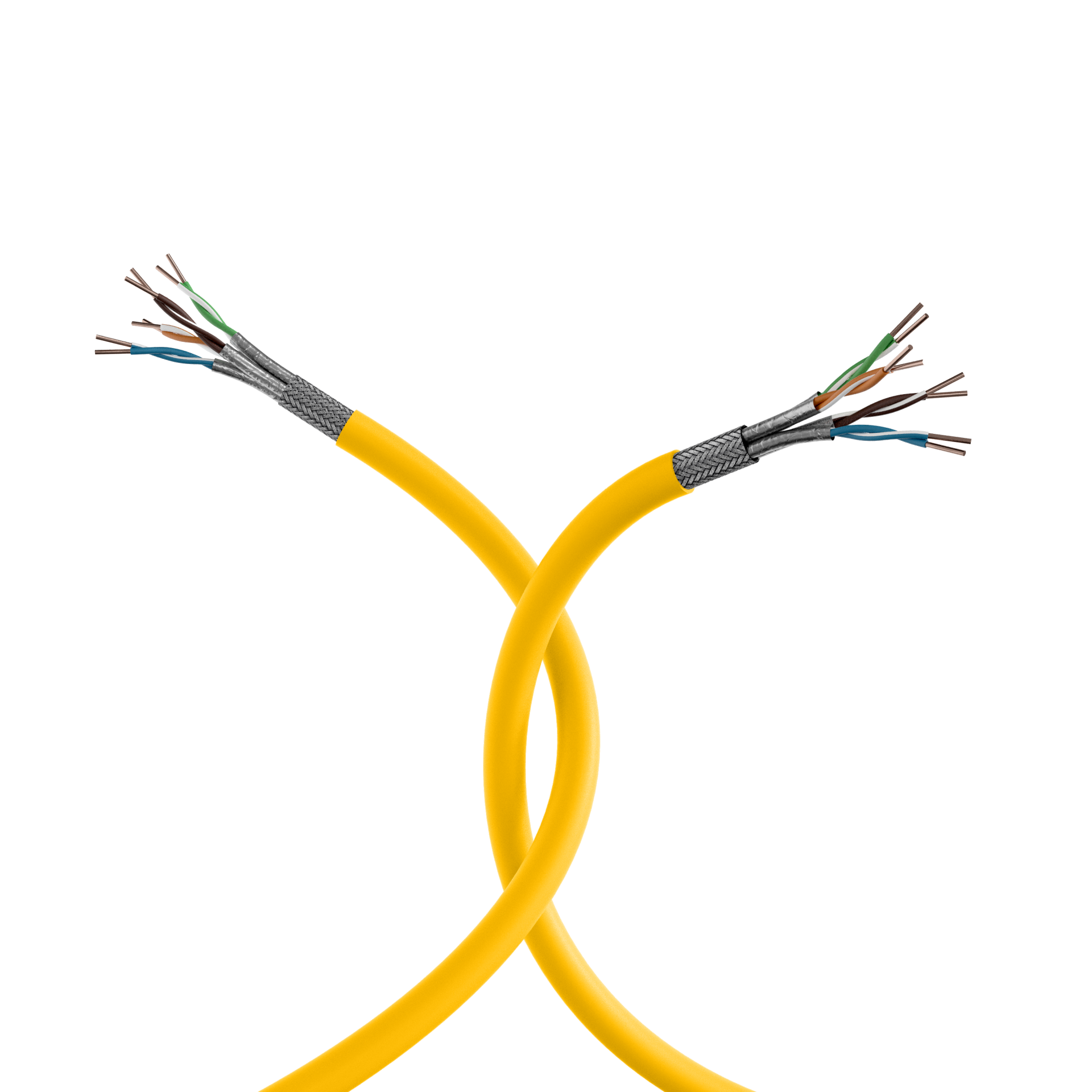

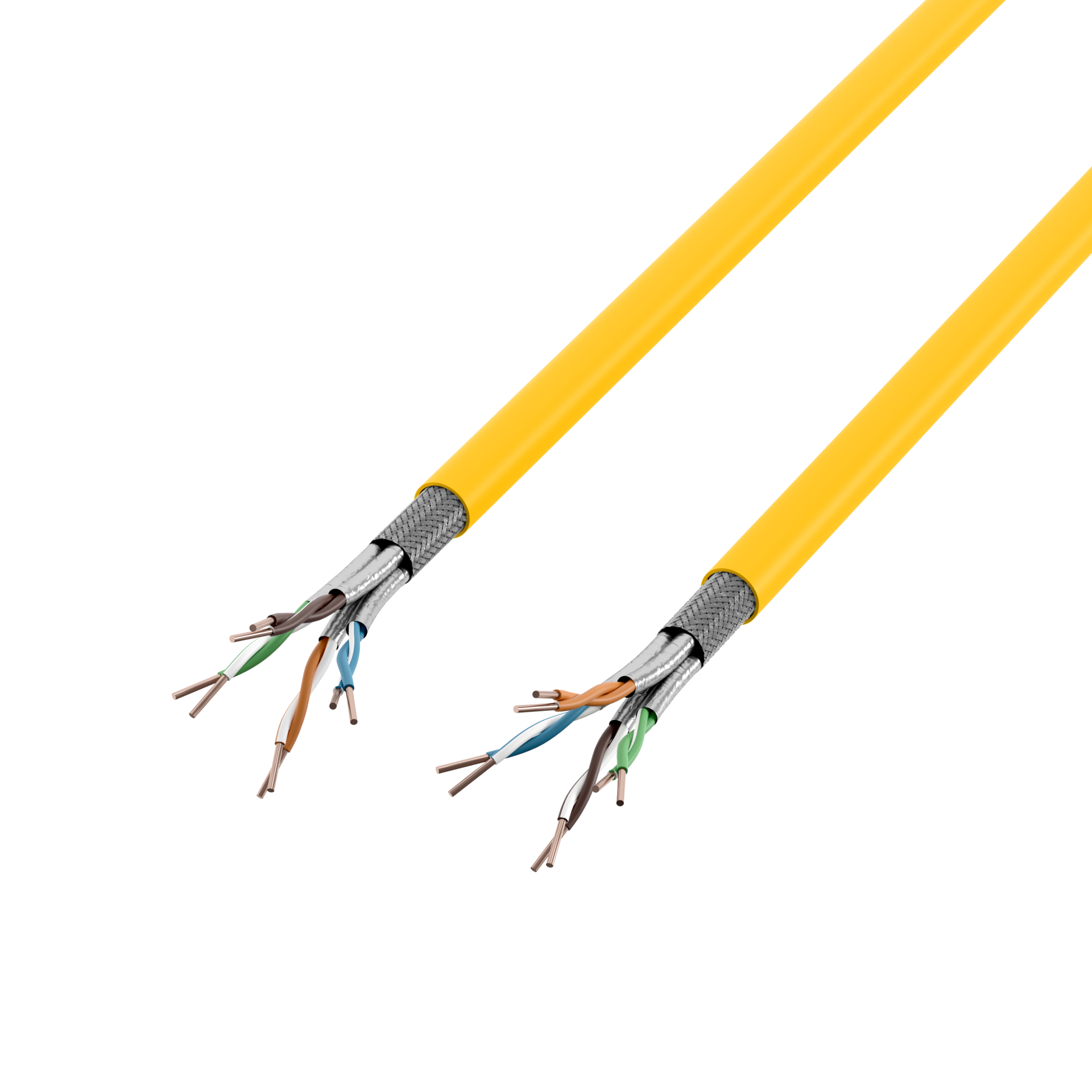

INFRALAN® Cat.7A 1250 AWG22 S/FTP 4P
INFRALAN® Cat.7A 1250 AWG22 S/FTP 4P,CPR Dca 25Gbit/s ready rapsgelb RAL1021
Artikelnummer:
999833.1-CPR
EAN Nr.:
4049759320676
Produktinformationen für INFRALAN® Cat.7A 1250 AWG22 S/FTP 4P,CPR Dca 25Gbit/s ready rapsgelb RAL1021
Das INFRALAN® Datenkabel 999833.x-CPR ist für Übertragungen bis 1250 MHz konstruiert und übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 7A. Verkabelungsstrecken der Channel Klasse E, EA, F und FA nach ISO/IEC 11801 (AMD 2:2009) bzw. EN 50173-1 (2009) werden mit diesem Kabel aufgebaut. Mit diesem Kabel sind Übertragungen von 10 GBit nach IEEE 802.3 möglich.
Technische Eigenschaften
| AWG-Querschnitt: | 22/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | 8 x AD |
| Durchschlagsfestigkeit DC: | 1 kV/1 min |
| Euroklasse: | Dca |
| Flammwidrig: | nach EN 60332-1 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 5000 MOhm/km |
| Kabel: | IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kapazität gegen Erde: | ≤ 1200 pF/km |
| Kategorie: | 7A |
| Kopplungsdämpfung Typ: | Typ 1 |
| Laufzeitunterschied: | 25 ns/100m |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, blank |
| Leiterdurchmesser: | 0,62 mm |
| Mantel-Farbe: | gelb |
| Mantel-Material: | LSZH |
| Max. Frequenz: | 1250 MHz |
| NVP-Wert: | 74 % |
| PoE: | nach IEEE802.3af PoE |
| PoE: | nach IEEE802.3bt 4PPoE |
| PoE: | nach IEEE802.3at PoE+ |
| Schirm über Verseilelement: | Geflecht |
| Schirm über Verseilung: | Folie + Geflecht |
| Schleifenwiderstand: | ≤ 140 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | ISO/IEC 11801 |
| Verkabelungsstandards: | EN 50173-1 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 15 Ohm |
| Widerstandsunsymmetrie: | ≤ 2 % |
| Zul. Kabelaußentemperatur, fest verlegt: | -15 – 75 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 25Gbit |
Varianten
| Art. Nr. | Bezeichnung | RAL Farbe | Länge | Typ | Ader-Zahl | Mantel-Farbe | Gewicht | Max. Zugkraft | Außendurchmesser ca. | |
|---|---|---|---|---|---|---|---|---|---|---|
| 999833.1-CPR | INFRALAN® Cat.7A 1250 AWG22 S/FTP 4P,CPR Dca 25Gbit/s ready rapsgelb RAL1021 | 1021 | 1,00 m | simplex | 8 | gelb | 64 kg/km | 110 N | 8 mm | |
| 999833.500-CPR | INFRALAN® Cat.7A 1250 AWG22 S/FTP 4P,CPR Dca 25Gbit/s ready rapsgelb RAL1021 | 1021 | 500,0 m | simplex | 8 | gelb | 64 kg/km | 110 N | 8 mm |
Sicherheitshinweise
Benutzen Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind. Dieses Gerät darf nur in trockenen Umgebungen verwendet werden. Vermeiden Sie fehlerhafte elektrische Anschlüsse. Verwenden Sie das Gerät nur innerhalb des angegebenen Spannungsbereiches.
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Str. 1
33719 Bielefeld
