INFRALAN® Cat.7A Verlegekabel S/FTP 1250 MHz, CPR Cca

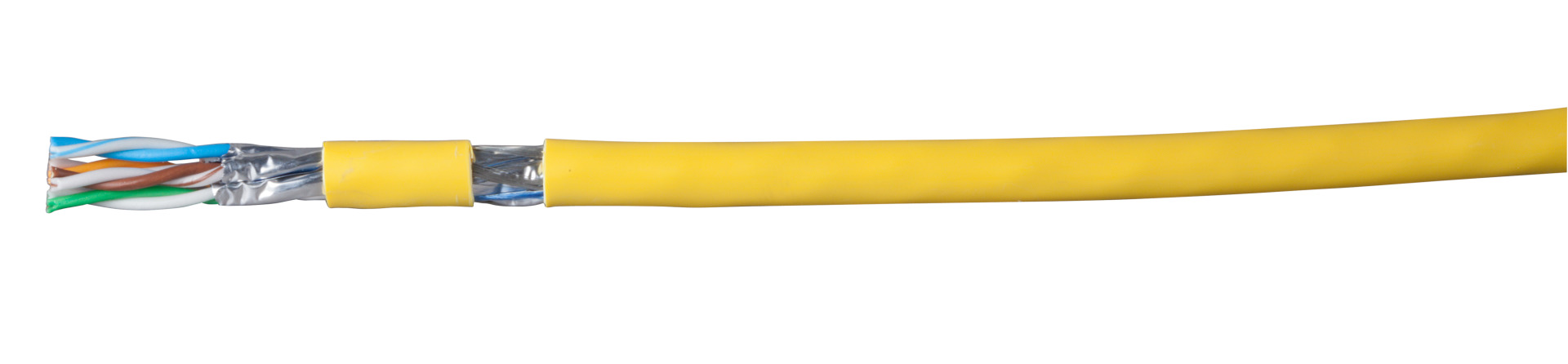

INFRALAN® Cat.7A 1250 AWG23, S/FTP 4P CPR Cca rapsgelb RAL1021
Artikelnummer:
99985.1-CPR
EAN Nr.:
4049759180959
Produktinformationen für INFRALAN® Cat.7A 1250 AWG23, S/FTP 4P CPR Cca rapsgelb RAL1021
Das INFRALAN® Datenkabel 99985.x-CPR ist für Übertragungen bis 1250 MHz konstruiert und übertrifft mit den elektrischen Übertragungseigenschaften die Anforderungen der Kategorie 7A. Verkabelungsstrecken der Channel Klasse E, EA, F und FA nach ISO/IEC 11801 (AMD 2:2009) bzw. EN 50173-1 (2009) werden mit diesem Kabel aufgebaut. Mit diesem Kabel sind Übertragungen von 10 GBit nach IEEE 802.3 möglich.
Technische Eigenschaften
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Biegeradius (dynamisch): | ≥ 60 mm |
| Biegeradius (statisch): | ≥ 30 mm |
| Direktive/Verordnung: | REACH 1907/2006/EC |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Durchschlagsfestigkeit DC: | 1 kV/1 min |
| Euroklasse: | Cca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754-1/2 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 5000 MOhm/km |
| Kabel: | EN 50288-9-1 |
| Kabel: | IEC 61156-5 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kapazität gegen Erde: | ≤ 1600 pF/km |
| Kategorie: | 7A |
| Kopplungsdämpfung: | ≥ 80 dB |
| Kopplungsdämpfung Typ: | Typ 1b |
| Laufzeitunterschied: | 20 ns/100m |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Leiterdurchmesser: | 0,56 mm |
| Mantel-Material: | FRNC-B |
| Max. Frequenz: | 1250 MHz |
| NVP-Wert: | 78 % |
| PoE: | nach IEEE802.3af PoE |
| PoE: | nach IEEE802.3bt 4PPoE |
| PoE: | nach IEEE802.3at PoE+ |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034-2 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | ≤ 140 Ohm/km |
| Transferimpedanz bei 1MHz: | ≤ 10 mOhm/m |
| Transferimpedanz bei 10MHz: | ≤ 10 mOhm/m |
| Transferimpedanz bei 30MHz: | ≤ 20 mOhm/m |
| Transferimpedanz bei 100MHz: | ≤ 30 mOhm/m |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | ISO/IEC 11801 |
| Verkabelungsstandards: | EN 50173-1 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | ≤ 2 % |
| Zul. Kabelaußentemperatur, Lagerung: | 0 – 50 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Typ | RAL Farbe | Ader-Zahl | Mantel-Farbe | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 99985.1-CPR | INFRALAN® Cat.7A 1250 AWG23, S/FTP 4P CPR Cca rapsgelb RAL1021 | simplex | RAL1021 | 8 | rapsgelb | 1,0 m | 32 kg/km | 62 kg/km | 95 N | 7,7 mm | 0,64 MJ/m | |
| 99985.500-CPR | INFRALAN® Cat.7A 1250 AWG23, S/FTP 4P CPR Cca rapsgelb RAL1021, 500m | simplex | RAL1021 | 8 | rapsgelb | 500,0 m | 32 kg/km | 62 kg/km | 95 N | 7,7 mm | 0,64 MJ/m | |
| 99985.100-CPR | INFRALAN® Cat.7A 1250 AWG23, S/FTP 4P CPR Cca rapsgelb RAL1021, 100m | simplex | RAL1021 | 8 | rapsgelb | 100,0 m | 32 kg/km | 62 kg/km | 95 N | 7,7 mm | 0,64 MJ/m | |
| 99985DX.500-CPR | INFRALAN® Cat.7A 1250 AWG23, S/FTP 2x4P CPR Cca rapsgelb RAL1021, 500m | duplex | RAL1021 | 2x8 | rapsgelb | 500,0 m | 64 kg/km | 124 kg/km | 190 N | 7,7 x 16,1 mm | 1,28 MJ/m |
