INFRALAN® Duplex Patchkabel LC-LC 9/125µ, OS2

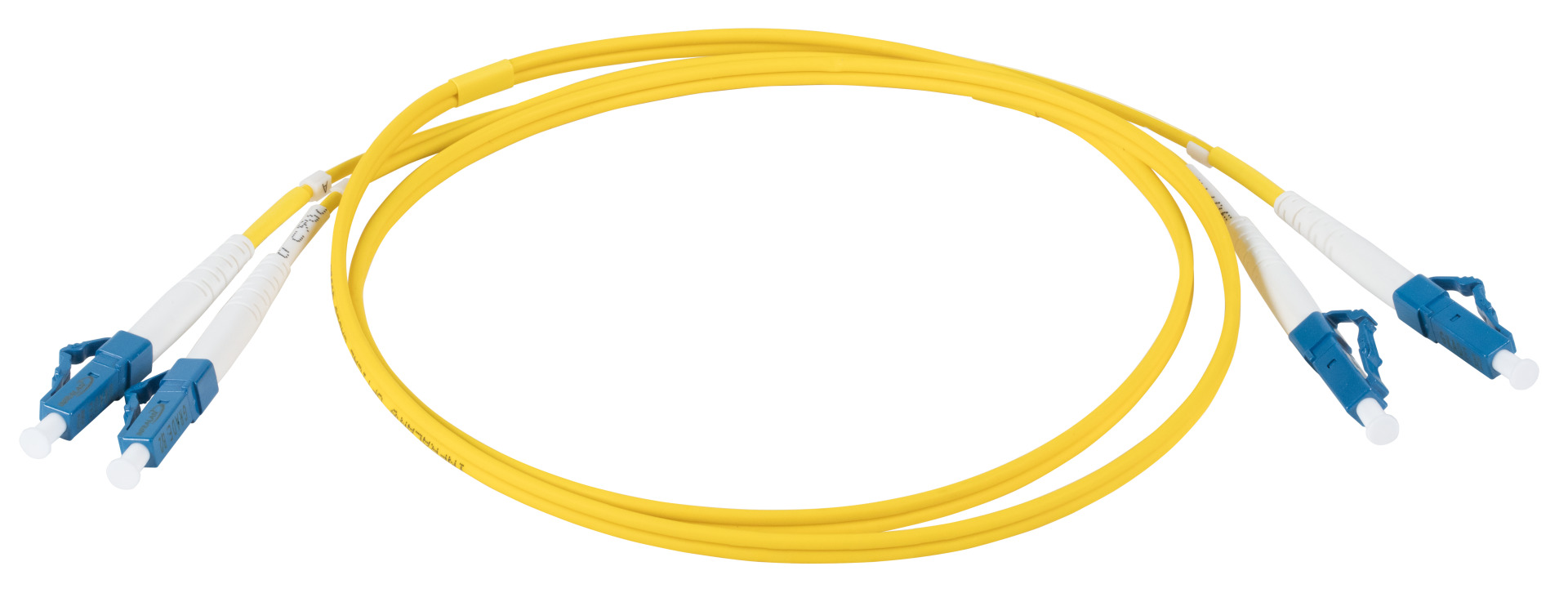

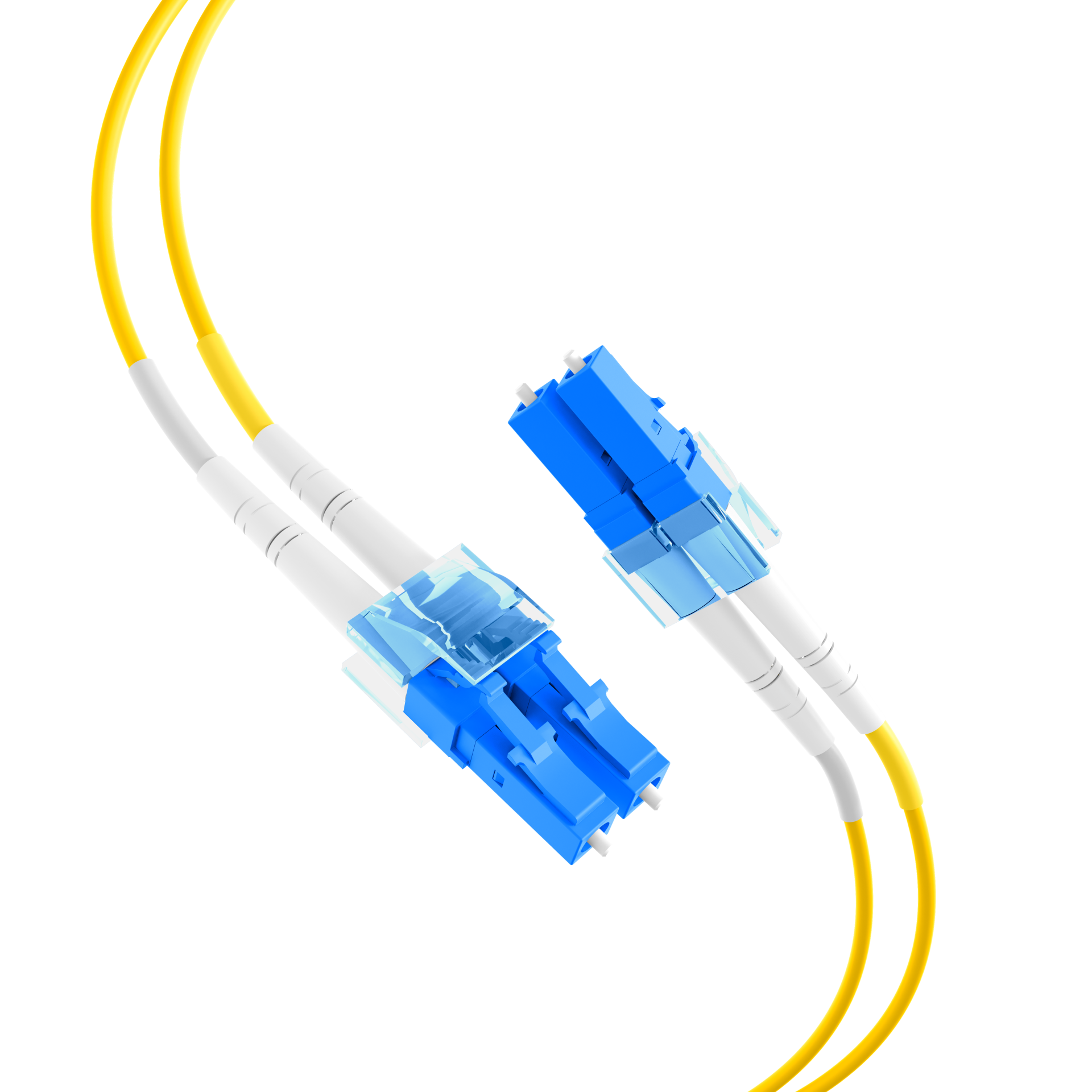

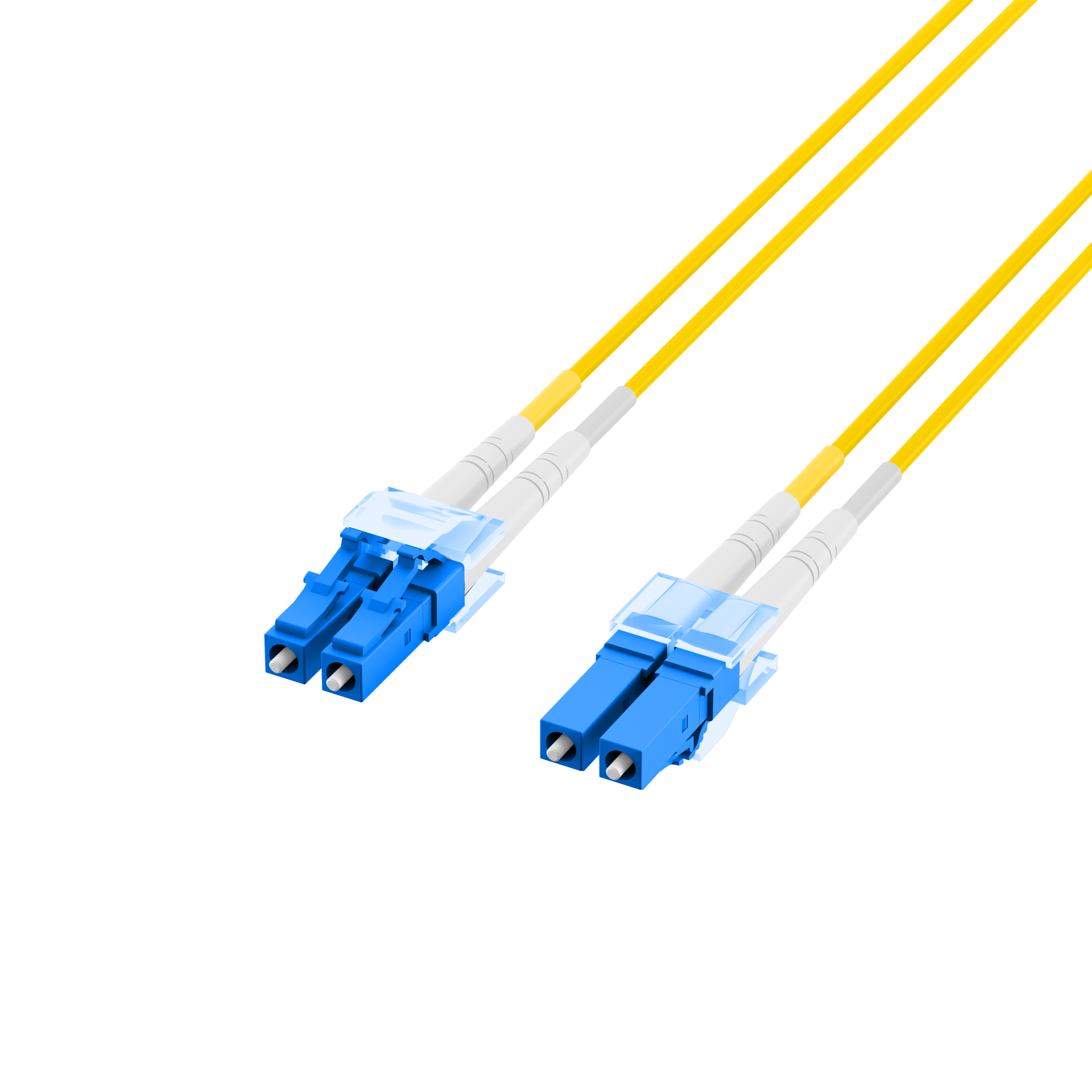

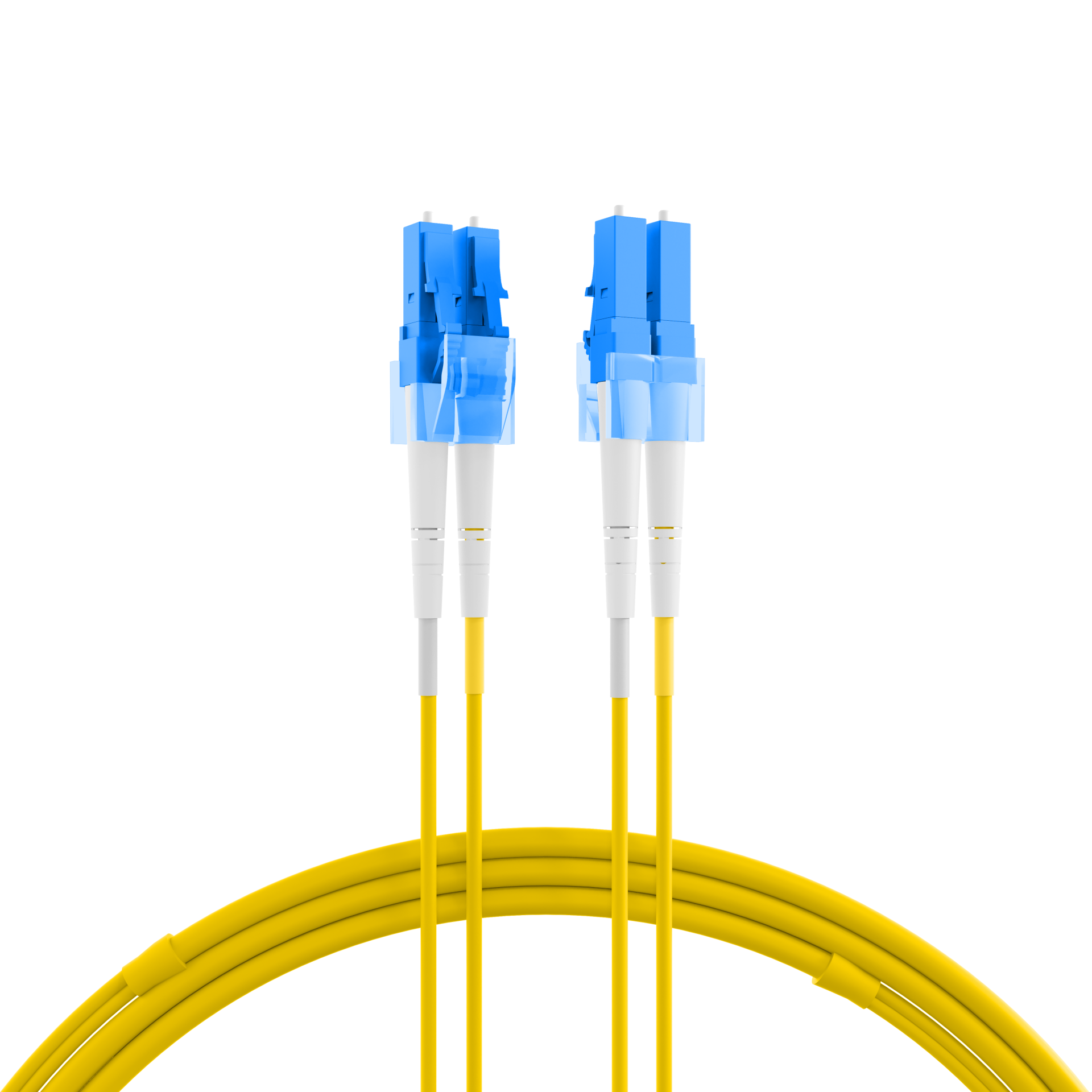

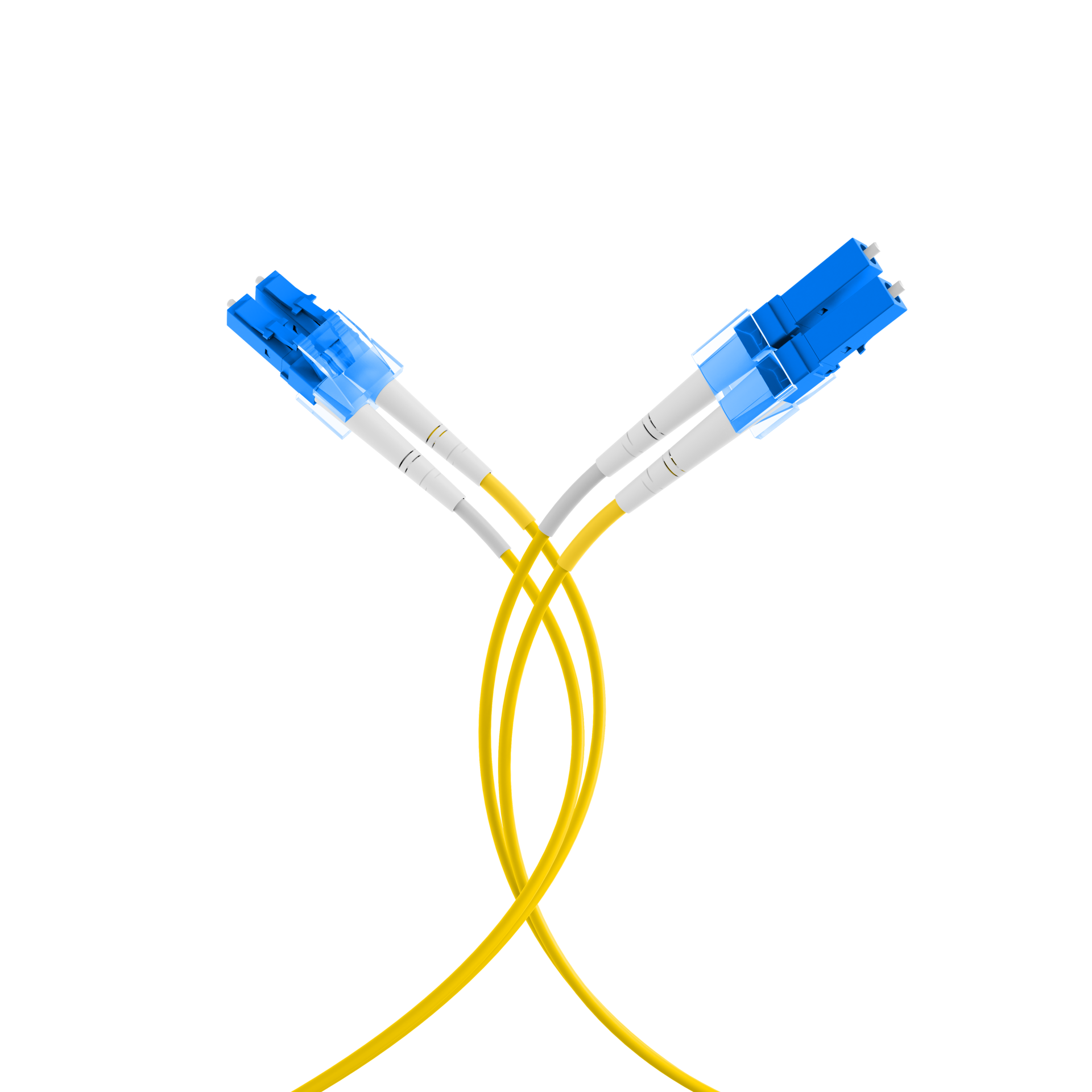

INFRALAN® Duplex Patchkabel LC-LC OS2 G652D 0,5m LSZH 2mm gelb
Artikelnummer:
IPL-DR-LCULCU-2-0050
EAN Nr.:
4049759195984
Produktinformationen für INFRALAN® Duplex Patchkabel LC-LC OS2 G652D 0,5m LSZH 2mm gelb
Die INFRALAN® LC LWL Patchkabel bestehen aus definierten Komponenten, die konform zur Strukturierten Verkabelung nach ISO/IEC 11801 und EN50173-x sind. Die verwendeten Stecker entsprechen der IEC 61754-20 und erfüllen die Qualitätsklasse B/2 nach IEC 61753-1 für die Singlemode Variante und die Qualitätsklasse A/1 nach IEC 61753-122-2 für die Multimode Varianten. Das konfektionierte Patchkabel hat einen halogenfreien und flammwidrigen Mantel, der den Normen IEC 60754-2, IEC 60332-1 und IEC 61034 entspricht.
Verwendung:
Verbinden von aktiven Komponenten
Verbinden von passiven Komponenten
Verbinden von aktiven Anschlusselementen
Industrielle Kabelverbindungen
Teilnehmeranschlüsse
Lieferung:
Das INFRALAN® LC LWL Patchkabel wird in einem Polybeutel verpackt geliefert, in welchem ein Messprotokoll und Clips zur Codierung beigefügt sind. Des Weiteren ist die Faser auf dem Außenmantel mit dem INFRALAN® Logo gekennzeichnet.
Verwendung:
Verbinden von aktiven Komponenten
Verbinden von passiven Komponenten
Verbinden von aktiven Anschlusselementen
Industrielle Kabelverbindungen
Teilnehmeranschlüsse
Lieferung:
Das INFRALAN® LC LWL Patchkabel wird in einem Polybeutel verpackt geliefert, in welchem ein Messprotokoll und Clips zur Codierung beigefügt sind. Des Weiteren ist die Faser auf dem Außenmantel mit dem INFRALAN® Logo gekennzeichnet.
Technische Eigenschaften
| Anzahl der Fasern: | 2 |
|---|---|
| Arbeitstemperatur: | -20 – 60 °C |
| Bewehrung: | Aramid |
| Biegeoptimierte Faser: | nein |
| Einfügedämpfung 1310nm: | ≤0,15 dB |
| Faserart: | Singlemode 9/125 |
| Flammwidrig: | nach IEC 60332-1-2 |
| Halogenfrei: | nach IEC 62821 |
| Kabelaufbau: | Duplex |
| Kabeltyp: | I-V(ZN) H |
| Kabel Ø: | 2 mm |
| Kategorie: | OS2 G652D |
| Knickschutztülle: | aufgesteckt |
| Lagertemperatur: | -20 – 70 °C |
| Lieferumfang: | 1x Patchkabel, 2x Duplex Clip, 1x Messprotokoll, 1x Hinweiszettel |
| Mantel-Farbe: | gelb |
| Mantel-Material: | LSZH |
| Minimaler Biegeradius (Dynamisch): | >20xOD mm |
| Minimaler Biegeradius (Statisch): | >10xOD mm |
| Raucharm: | nach IEC 61034 |
| Rückflussdämpfung 1310nm: | ≥45 dB |
| Rückflussdämpfung 1550nm: | ≥45 dB |
| Steckverbindertyp Anschluss 1: | LC |
| Steckverbindertyp Anschluss 2: | LC |
| Verpackung: | EFB-Elektronik Polybeutel (wiederverschließbar) |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| IPL-DR-LCULCU-2-0050 | INFRALAN® Duplex Patchkabel LC-LC OS2 G652D 0,5m LSZH 2mm gelb | 0,5 m | ±5 % | |
| IPL-DR-LCULCU-2-0100 | INFRALAN® Duplex Patchkabel LC-LC OS2 G652D 1m LSZH 2mm gelb | 1,0 m | ±5 % | |
| IPL-DR-LCULCU-2-0150 | INFRALAN® Duplex Patchkabel LC-LC OS2 G652D 1,5m LSZH 2mm gelb | 1,5 m | ±5 % | |
| IPL-DR-LCULCU-2-0200 | INFRALAN® Duplex Patchkabel LC-LC OS2 G652D 2m LSZH 2mm gelb | 2,0 m | ±5 % | |
| IPL-DR-LCULCU-2-0300 | INFRALAN® Duplex Patchkabel LC-LC OS2 G652D 3m LSZH 2mm gelb | 3,0 m | ±5 % | |
| IPL-DR-LCULCU-2-0500 | INFRALAN® Duplex Patchkabel LC-LC OS2 G652D 5m LSZH 2mm gelb | 5,0 m | ±5 % | |
| IPL-DR-LCULCU-2-0750 | INFRALAN® Duplex Patchkabel LC-LC OS2 G652D 7,5m LSZH 2mm gelb | 7,5 m | ±5 % | |
| IPL-DR-LCULCU-2-1000 | INFRALAN® Duplex Patchkabel LC-LC OS2 G652D 10m LSZH 2mm gelb | 10,0 m | ±5 % |
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Str. 1
33719 Bielefeld
info@efb-elektronik.de
https://www.efb-elektronik.de
