INFRALAN® U-DQ(ZN)BH OM4 Eca 3000N LSZH schwarz 7,5mm
INFRALAN® U-DQ(ZN)BH OM4 4G (1x4) Eca 3000N LSZH schwarz 7,5mm
Artikelnummer:
54504D2E-CPR
EAN Nr.:
4049759312671
Produktinformationen für INFRALAN® U-DQ(ZN)BH OM4 4G (1x4) Eca 3000N LSZH schwarz 7,5mm

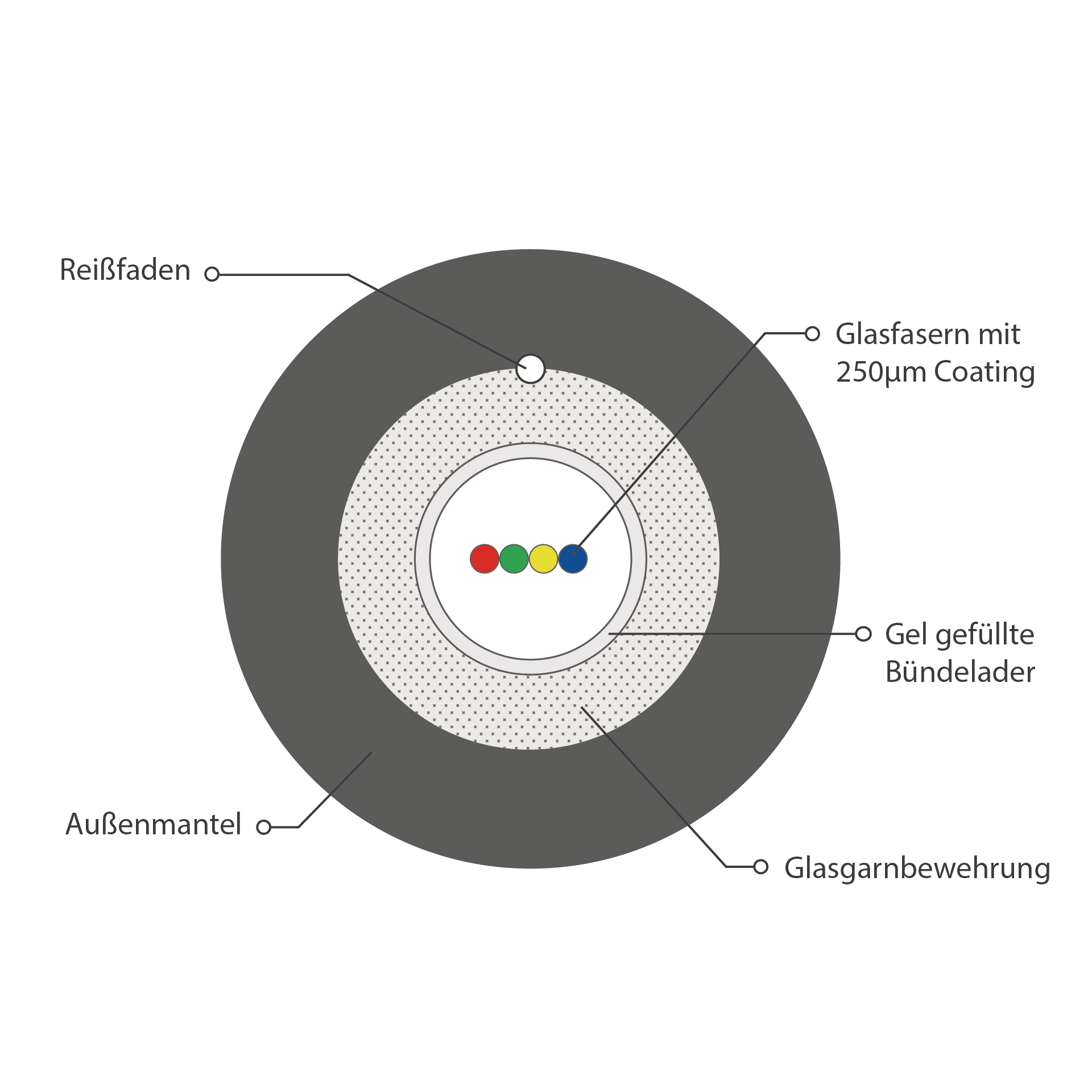

Glasfaserkabel mit zentraler, gelgefüllter Bündelader und bis zu 24 Fasern, ideal für strukturierte Verkabelung.
Mit einer Zugfestigkeit von 3000N eignet es sich sowohl für Innen- als auch Außenanwendungen. Das dielektrische Design umfasst eine Glasgarnarmierung, die längswasserdicht und nagetiergeschützt ist, sowie einen flammhemmenden Mantel.
Dieses Kabel ist vielseitig einsetzbar für LAN- und WAN-Backbones, Telekom-Zugangsleitungen, Fibre-to-Business, Fibre-to-the-Home und Access-Verbindungen.
Es kann im Außenbereich, bei direkter Erdverlegung im Sandbett oder in Schächten, sowie als flammwidriges Kabel im Innenbereich verwendet werden.
Merkmale:
• Universalkabel für vielseitige Anwendungen
• Hohe Zugfestigkeit von 3000N für robuste Einsatzmöglichkeiten
• Der Mantel ist aus halogenfrei, flammwidrigen Material nach IEC 60332-1-2 und Eurobrandklasse Eca.
• Geeignet für Steckerkonfektionen, unterstützt einfache Integration in bestehende Netzwerke
• Metallfrei und längswasserdicht
• Nagetiergeschützt und flammhemmend
• Der Kabeldurchmesser kann je nach Ausführung und Faseranzahl variieren
• DIN/VDE: U-DQ(ZN)BH
Mit einer Zugfestigkeit von 3000N eignet es sich sowohl für Innen- als auch Außenanwendungen. Das dielektrische Design umfasst eine Glasgarnarmierung, die längswasserdicht und nagetiergeschützt ist, sowie einen flammhemmenden Mantel.
Dieses Kabel ist vielseitig einsetzbar für LAN- und WAN-Backbones, Telekom-Zugangsleitungen, Fibre-to-Business, Fibre-to-the-Home und Access-Verbindungen.
Es kann im Außenbereich, bei direkter Erdverlegung im Sandbett oder in Schächten, sowie als flammwidriges Kabel im Innenbereich verwendet werden.
Merkmale:
• Universalkabel für vielseitige Anwendungen
• Hohe Zugfestigkeit von 3000N für robuste Einsatzmöglichkeiten
• Der Mantel ist aus halogenfrei, flammwidrigen Material nach IEC 60332-1-2 und Eurobrandklasse Eca.
• Geeignet für Steckerkonfektionen, unterstützt einfache Integration in bestehende Netzwerke
• Metallfrei und längswasserdicht
• Nagetiergeschützt und flammhemmend
• Der Kabeldurchmesser kann je nach Ausführung und Faseranzahl variieren
• DIN/VDE: U-DQ(ZN)BH
Technische Eigenschaften
| Ader-Art: | zentrale Bündelader |
|---|---|
| Anwendung: | innen/außen |
| Bewehrung: | Ja |
| Bündeladermarkierung: | Farbe |
| Bündelader Ø: | 2,8 mm |
| Chemisch beständig: | Nein |
| Dämpfung max. (dB/km) 850nm: | 3 dB/km |
| Dämpfung max. (dB/km) 1300nm: | 1 dB/km |
| Einblasbar: | Nein |
| Faserart: | Multimode 50/125 |
| Faserfarben: |
blau braun gelb grau grün orange rosa rot schwarz türkis violett weiß |
| Faserkategorie: | OM4 |
| Fasermarkierung: | Farbe |
| Flammwidrig: | nach EN 60332-1-2 |
| Funktionserhalt: | Nein |
| Halogenfrei: | nach EN 60754-1/2 |
| Harmonisierte Norm: | EN 50575 |
| Kabel längswasserdicht: | Ja |
| Kabel metallfrei: | Ja |
| Kabel querwasserdicht: | Ja |
| Kabel silikonfrei: | Ja |
| Lieferumfang: | 1x Kabel, 1x Trommel |
| Mantel-Farbe: | schwarz |
| Mantel-Material: | LSZH |
| Mit Nagetierschutz: | Ja |
| Mit Zugentlastung: | Ja |
| Querdruckfestigkeit: | 3500 N/dm |
| Raucharm: | Ja |
| Temperaturbereich (Betrieb): | -30 – 70 °C |
| Temperaturbereich (Installation): | -15 – 60 °C |
| Temperaturbereich (Lagerung): | -30 – 60 °C |
| UV beständig: | Ja |
| Ölbeständig: | Nein |
Varianten
| Art. Nr. | Bezeichnung | Kategorie | CPR-Klasse | Zugkraft max. | Kabel Ø | Anzahl der Fasern | Faser-Anzahl je Ader | Aufbau | Geeignet zur Verlegung im Erdreich | Außendurchmesser ca. | Brandlast | Biegeradius | VDE-Bezeichnung | Gewicht | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54504D2E-CPR | INFRALAN® U-DQ(ZN)BH OM4 4G (1x4) Eca 3000N LSZH schwarz 7,5mm | OM4 | Eca | 3000 N | 7,5 mm | 4 | 4 | (1x4) | Ja | 7,5 mm | 1285 MJ/km | 75 mm | U-DQ(ZN)BH 4G50/125 | 51,7 kg/km | |
| 54512D2E-CPR | INFRALAN® U-DQ(ZN)BH OM4 12G (1x12) Eca 3000N LSZH schwarz 7,5mm | OM4 | Eca | 3000 N | 7,5 mm | 12 | 12 | (1x12) | Ja | 7,5 mm | 1285 MJ/km | 75 mm | U-DQ(ZN)BH 12G50/125 | 51,7 kg/km | |
| 54524D2E-CPR | INFRALAN® U-DQ(ZN)BH OM4 24G (1x24) Eca 3000N LSZH schwarz 7,5mm | OM4 | Eca | 3000 N | 7,5 mm | 24 | 24 | (1x24) | Ja | 7,5 mm | 1285 MJ/km | 75 mm | U-DQ(ZN)BH 24G50/125 | 51,7 kg/km |
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Str. 1
33719 Bielefeld
