INFRALAN® U-DQ(ZN)BH OM5 Eca 3000N LSZH schwarz 7,5mm
INFRALAN
INFRALAN® U-DQ(ZN)BH OM5 24G (1x24) Eca 3000N LSZH schwarz 7,5mm
Artikelnummer:
54524D5E-CPR
EAN Nr.:
4049759316402
Produktinformationen für INFRALAN® U-DQ(ZN)BH OM5 24G (1x24) Eca 3000N LSZH schwarz 7,5mm

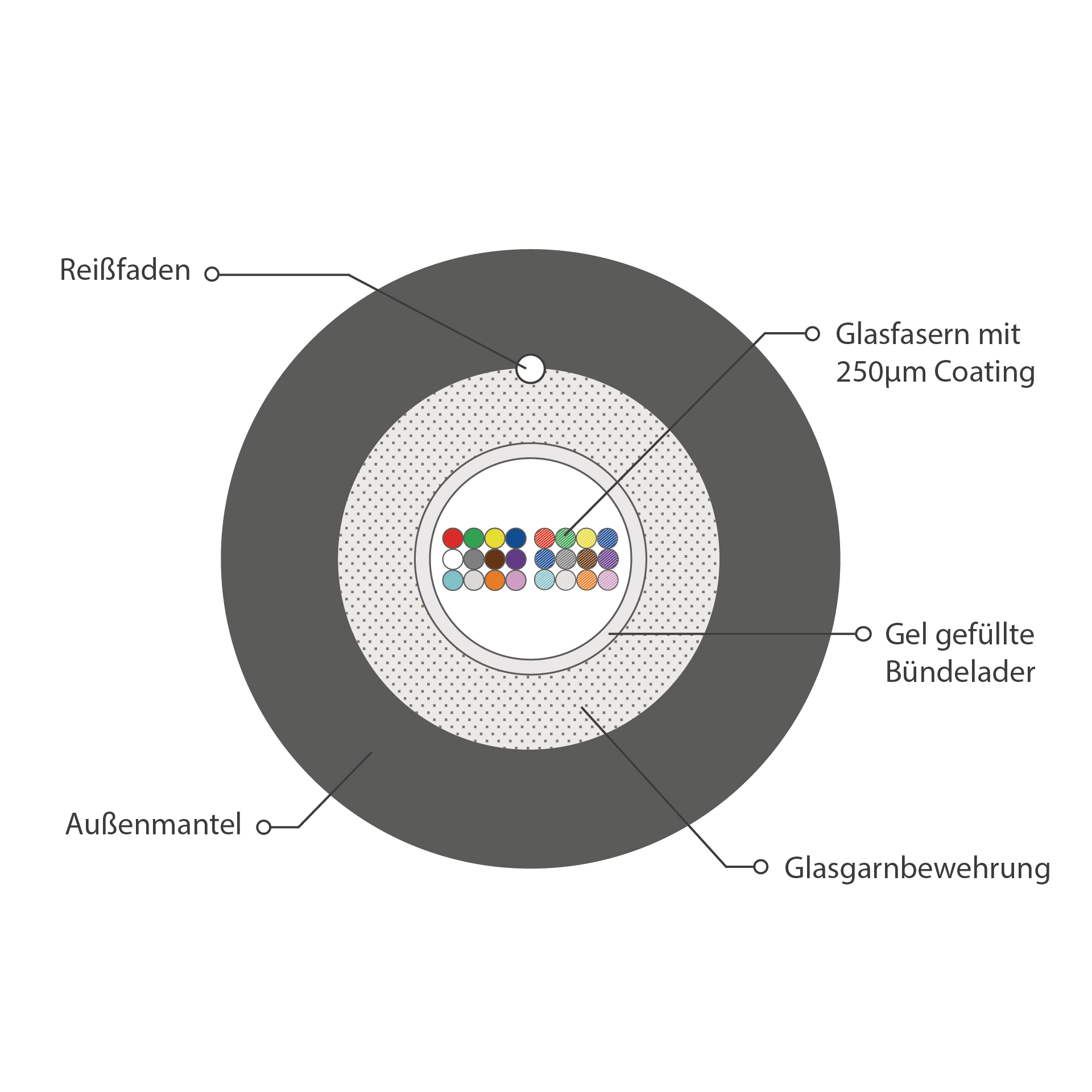

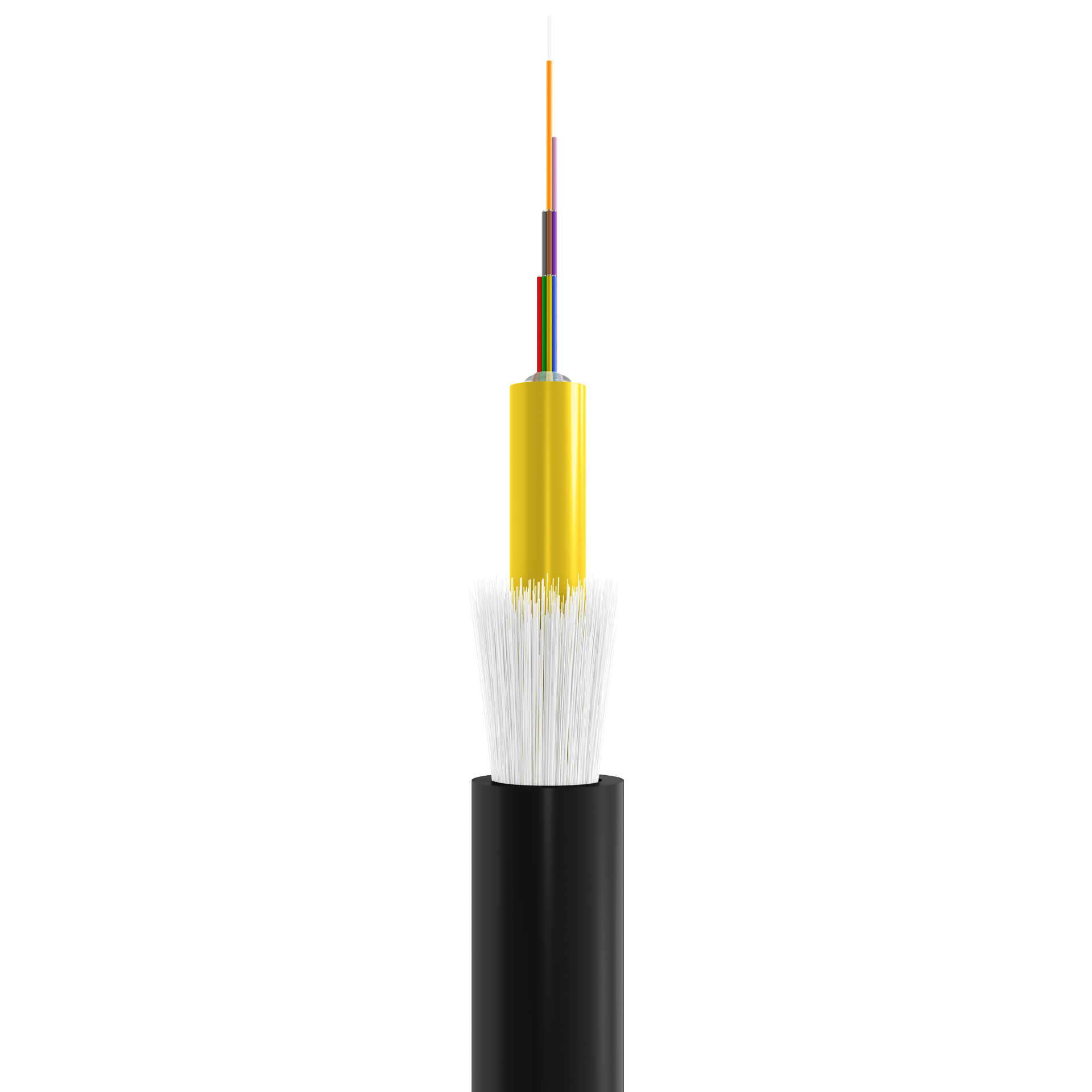

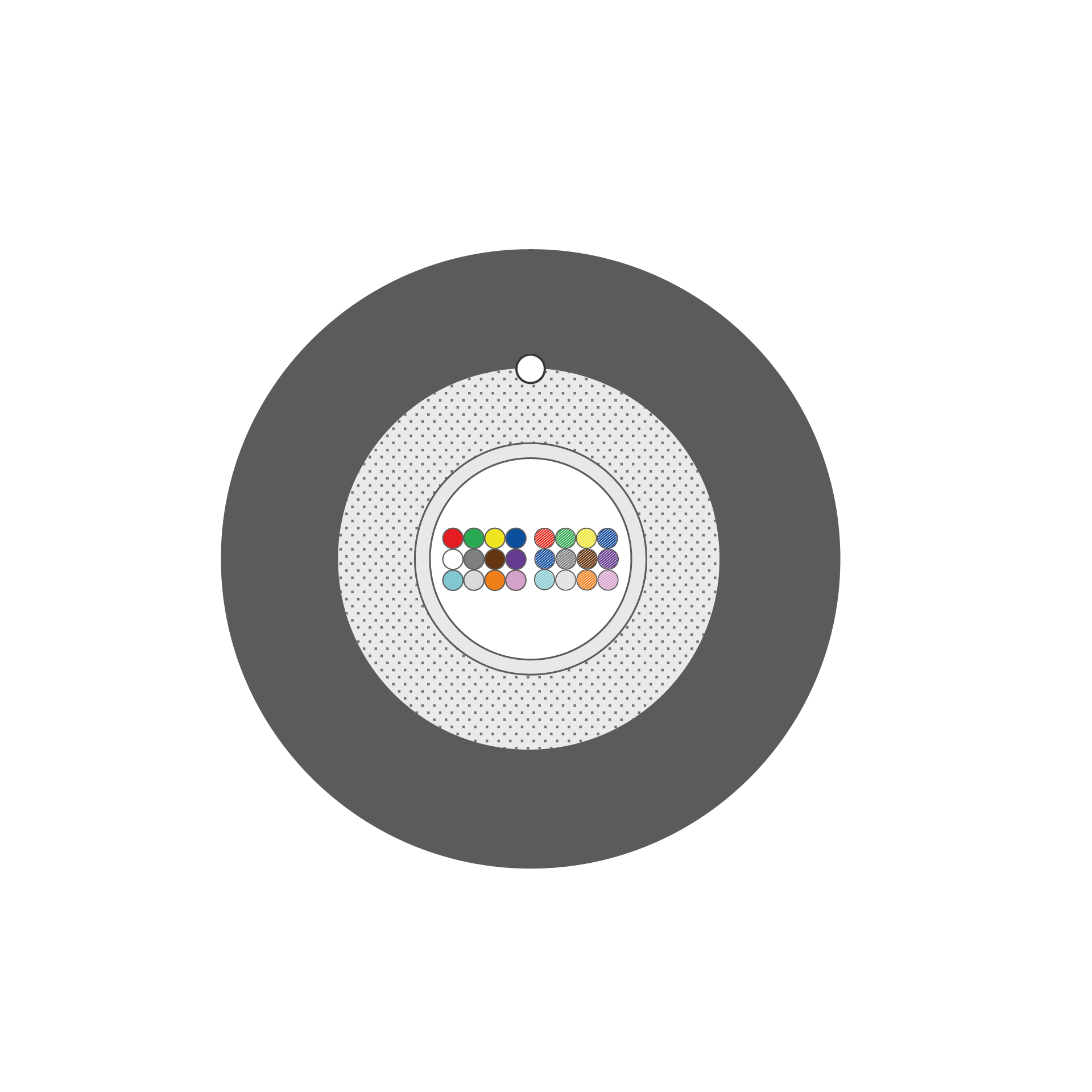

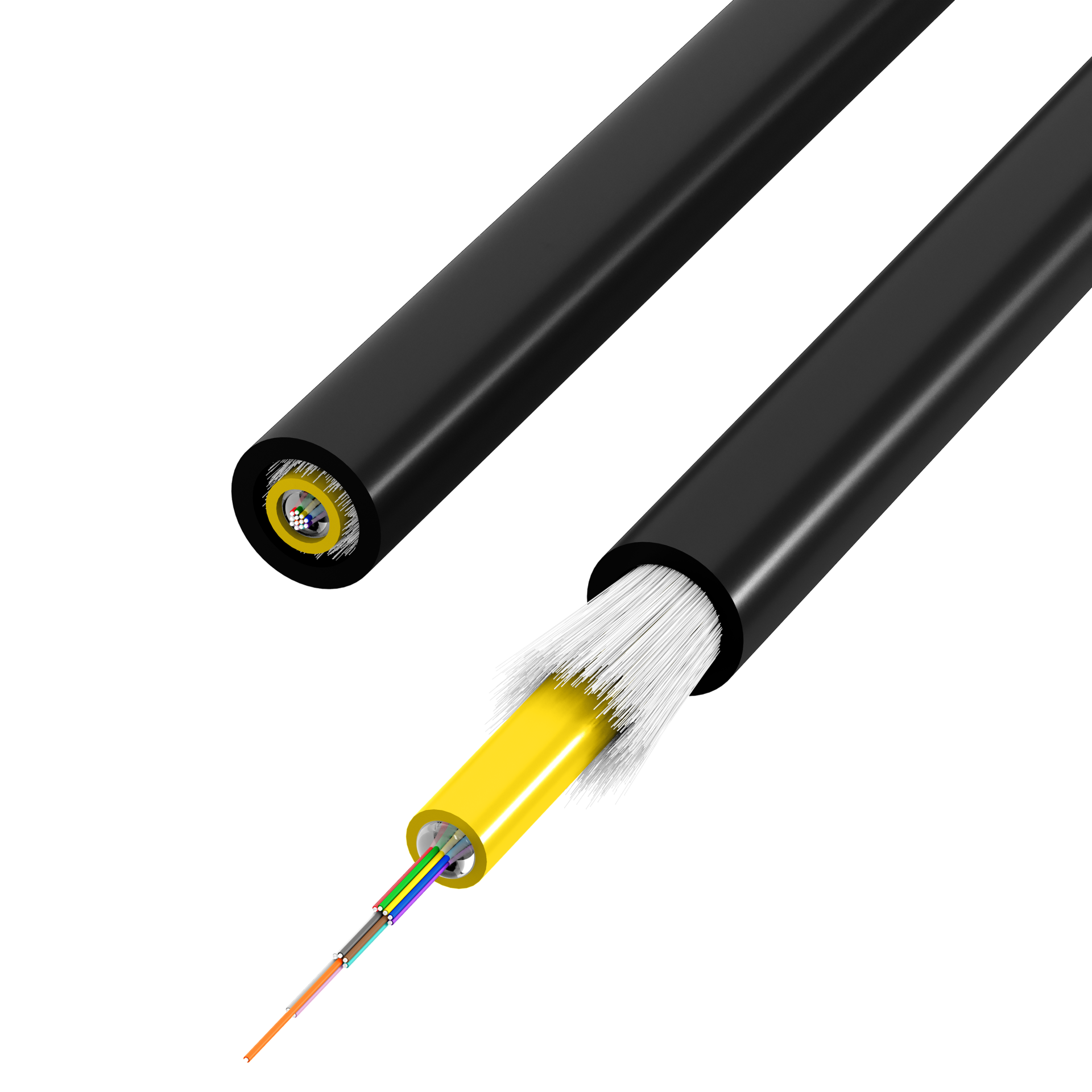

Glasfaserkabel mit zentraler, gelgefüllter Bündelader und bis zu 24 Fasern, ideal für strukturierte Verkabelung.
Mit einer Zugfestigkeit von 3000N eignet es sich sowohl für Innen- als auch Außenanwendungen. Das dielektrische Design umfasst eine Glasgarnarmierung, die längswasserdicht und nagetiergeschützt ist, sowie einen flammhemmenden Mantel.
Dieses Kabel ist vielseitig einsetzbar für LAN- und WAN-Backbones, Telekom-Zugangsleitungen, Fibre-to-Business, Fibre-to-the-Home und Access-Verbindungen.
Es kann im Außenbereich, bei direkter Erdverlegung im Sandbett oder in Schächten, sowie als flammwidriges Kabel im Innenbereich verwendet werden.
Merkmale:
• Universalkabel für vielseitige Anwendungen
• Hohe Zugfestigkeit von 3000N für robuste Einsatzmöglichkeiten
• Der Mantel ist aus halogenfrei, flammwidrigen Material nach IEC 60332-1-2 und Eurobrandklasse Eca.
• Geeignet für Steckerkonfektionen, unterstützt einfache Integration in bestehende Netzwerke
• Metallfrei und längswasserdicht
• Nagetiergeschützt und flammhemmend
• Der Kabeldurchmesser kann je nach Ausführung und Faseranzahl variieren
• DIN/VDE: U-DQ(ZN)BH
Mit einer Zugfestigkeit von 3000N eignet es sich sowohl für Innen- als auch Außenanwendungen. Das dielektrische Design umfasst eine Glasgarnarmierung, die längswasserdicht und nagetiergeschützt ist, sowie einen flammhemmenden Mantel.
Dieses Kabel ist vielseitig einsetzbar für LAN- und WAN-Backbones, Telekom-Zugangsleitungen, Fibre-to-Business, Fibre-to-the-Home und Access-Verbindungen.
Es kann im Außenbereich, bei direkter Erdverlegung im Sandbett oder in Schächten, sowie als flammwidriges Kabel im Innenbereich verwendet werden.
Merkmale:
• Universalkabel für vielseitige Anwendungen
• Hohe Zugfestigkeit von 3000N für robuste Einsatzmöglichkeiten
• Der Mantel ist aus halogenfrei, flammwidrigen Material nach IEC 60332-1-2 und Eurobrandklasse Eca.
• Geeignet für Steckerkonfektionen, unterstützt einfache Integration in bestehende Netzwerke
• Metallfrei und längswasserdicht
• Nagetiergeschützt und flammhemmend
• Der Kabeldurchmesser kann je nach Ausführung und Faseranzahl variieren
• DIN/VDE: U-DQ(ZN)BH
| Ader-Art: | zentrale Bündelader |
|---|---|
| Anwendung: | innen/außen |
| Bewehrung: | Ja |
| Bündeladermarkierung: | Farbe |
| Bündelader Ø: | 2,8 mm |
| Chemisch beständig: | Nein |
| Dämpfung max. (dB/km) 850nm: | 3 dB/km |
| Dämpfung max. (dB/km) 1300nm: | 1 dB/km |
| Einblasbar: | Nein |
| Faserart: | Multimode 50/125 |
| Faserfarben: | blau, braun, gelb, grau, grün, orange, rosa, rot, schwarz, türkis, violett, weiß |
| Faserkategorie: | OM5 |
| Fasermarkierung: | Farbe |
| Flammwidrig: | nach EN 60332-1-2 |
| Funktionserhalt: | Nein |
| Halogenfrei: | nach EN 60754-1/2 |
| Harmonisierte Norm: | EN 50575 |
| Kabel längswasserdicht: | Ja |
| Kabel metallfrei: | Ja |
| Kabel querwasserdicht: | Ja |
| Kabel silikonfrei: | Ja |
| Lieferumfang: | 1x Kabel, 1x Trommel |
| Mantel-Farbe: | schwarz |
| Mantel-Material: | LSZH |
| Mit Nagetierschutz: | Ja |
| Mit Zugentlastung: | Ja |
| Querdruckfestigkeit: | 3500 N/dm |
| Raucharm: | Ja |
| Temperaturbereich (Betrieb): | -30 – 70 °C |
| Temperaturbereich (Installation): | -15 – 60 °C |
| Temperaturbereich (Lagerung): | -30 – 60 °C |
| UV beständig: | Ja |
| Ölbeständig: | Nein |
Technische Eigenschaften
| Ader-Art: | zentrale Bündelader |
|---|---|
| Anwendung: | innen/außen |
| Bewehrung: | Ja |
| Bündeladermarkierung: | Farbe |
| Bündelader Ø: | 2,8 mm |
| Chemisch beständig: | Nein |
| Dämpfung max. (dB/km) 850nm: | 3 dB/km |
| Dämpfung max. (dB/km) 1300nm: | 1 dB/km |
| Einblasbar: | Nein |
| Faserart: | Multimode 50/125 |
| Faserfarben: | blau, braun, gelb, grau, grün, orange, rosa, rot, schwarz, türkis, violett, weiß |
| Faserkategorie: | OM5 |
| Fasermarkierung: | Farbe |
| Flammwidrig: | nach EN 60332-1-2 |
| Funktionserhalt: | Nein |
| Halogenfrei: | nach EN 60754-1/2 |
| Harmonisierte Norm: | EN 50575 |
| Kabel längswasserdicht: | Ja |
| Kabel metallfrei: | Ja |
| Kabel querwasserdicht: | Ja |
| Kabel silikonfrei: | Ja |
| Lieferumfang: | 1x Kabel, 1x Trommel |
| Mantel-Farbe: | schwarz |
| Mantel-Material: | LSZH |
| Mit Nagetierschutz: | Ja |
| Mit Zugentlastung: | Ja |
| Querdruckfestigkeit: | 3500 N/dm |
| Raucharm: | Ja |
| Temperaturbereich (Betrieb): | -30 – 70 °C |
| Temperaturbereich (Installation): | -15 – 60 °C |
| Temperaturbereich (Lagerung): | -30 – 60 °C |
| UV beständig: | Ja |
| Ölbeständig: | Nein |
Varianten
| Art. Nr. | Bezeichnung | CPR-Klasse | Kategorie | Zugkraft max. | Kabel Ø | Anzahl der Fasern | Faser-Anzahl je Ader | Aufbau | Geeignet zur Verlegung im Erdreich | Außendurchmesser ca. | Brandlast | Min. Biegeradius (dynamsch) | VDE-Bezeichnung | Gewicht | Min. Biegeradius (statisch) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54512D5E-CPR | INFRALAN® U-DQ(ZN)BH OM5 12G (1x12) Eca 3000N LSZH schwarz 7,5mm | Eca | OM5 | 3000 N | 7,5 mm | 12 | 12 | (1x12) | Ja | 7,5 mm | 1285 MJ/km | 20xOD mm | U-DQ(ZN)BH 12G50/125 | 51,7 kg/km | 10xOD mm | |
| 54524D5E-CPR | INFRALAN® U-DQ(ZN)BH OM5 24G (1x24) Eca 3000N LSZH schwarz 7,5mm | Eca | OM5 | 3000 N | 7,5 mm | 24 | 24 | (1x24) | Ja | 7,5 mm | 1285 MJ/km | 20xOD mm | U-DQ(ZN)BH 24G50/125 | 51,7 kg/km | 10xOD mm |
Produktinformationen für INFRALAN® U-DQ(ZN)BH OM5 24G (1x24) Eca 3000N LSZH schwarz 7,5mm
Glasfaserkabel mit zentraler, gelgefüllter Bündelader und bis zu 24 Fasern, ideal für strukturierte Verkabelung.
Mit einer Zugfestigkeit von 3000N eignet es sich sowohl für Innen- als auch Außenanwendungen. Das dielektrische Design umfasst eine Glasgarnarmierung, die längswasserdicht und nagetiergeschützt ist, sowie einen flammhemmenden Mantel.
Dieses Kabel ist vielseitig einsetzbar für LAN- und WAN-Backbones, Telekom-Zugangsleitungen, Fibre-to-Business, Fibre-to-the-Home und Access-Verbindungen.
Es kann im Außenbereich, bei direkter Erdverlegung im Sandbett oder in Schächten, sowie als flammwidriges Kabel im Innenbereich verwendet werden.
Merkmale:
• Universalkabel für vielseitige Anwendungen
• Hohe Zugfestigkeit von 3000N für robuste Einsatzmöglichkeiten
• Der Mantel ist aus halogenfrei, flammwidrigen Material nach IEC 60332-1-2 und Eurobrandklasse Eca.
• Geeignet für Steckerkonfektionen, unterstützt einfache Integration in bestehende Netzwerke
• Metallfrei und längswasserdicht
• Nagetiergeschützt und flammhemmend
• Der Kabeldurchmesser kann je nach Ausführung und Faseranzahl variieren
• DIN/VDE: U-DQ(ZN)BH
Mit einer Zugfestigkeit von 3000N eignet es sich sowohl für Innen- als auch Außenanwendungen. Das dielektrische Design umfasst eine Glasgarnarmierung, die längswasserdicht und nagetiergeschützt ist, sowie einen flammhemmenden Mantel.
Dieses Kabel ist vielseitig einsetzbar für LAN- und WAN-Backbones, Telekom-Zugangsleitungen, Fibre-to-Business, Fibre-to-the-Home und Access-Verbindungen.
Es kann im Außenbereich, bei direkter Erdverlegung im Sandbett oder in Schächten, sowie als flammwidriges Kabel im Innenbereich verwendet werden.
Merkmale:
• Universalkabel für vielseitige Anwendungen
• Hohe Zugfestigkeit von 3000N für robuste Einsatzmöglichkeiten
• Der Mantel ist aus halogenfrei, flammwidrigen Material nach IEC 60332-1-2 und Eurobrandklasse Eca.
• Geeignet für Steckerkonfektionen, unterstützt einfache Integration in bestehende Netzwerke
• Metallfrei und längswasserdicht
• Nagetiergeschützt und flammhemmend
• Der Kabeldurchmesser kann je nach Ausführung und Faseranzahl variieren
• DIN/VDE: U-DQ(ZN)BH
| Ader-Art: | zentrale Bündelader |
|---|---|
| Anwendung: | innen/außen |
| Bewehrung: | Ja |
| Bündeladermarkierung: | Farbe |
| Bündelader Ø: | 2,8 mm |
| Chemisch beständig: | Nein |
| Dämpfung max. (dB/km) 850nm: | 3 dB/km |
| Dämpfung max. (dB/km) 1300nm: | 1 dB/km |
| Einblasbar: | Nein |
| Faserart: | Multimode 50/125 |
| Faserfarben: | blau, braun, gelb, grau, grün, orange, rosa, rot, schwarz, türkis, violett, weiß |
| Faserkategorie: | OM5 |
| Fasermarkierung: | Farbe |
| Flammwidrig: | nach EN 60332-1-2 |
| Funktionserhalt: | Nein |
| Halogenfrei: | nach EN 60754-1/2 |
| Harmonisierte Norm: | EN 50575 |
| Kabel längswasserdicht: | Ja |
| Kabel metallfrei: | Ja |
| Kabel querwasserdicht: | Ja |
| Kabel silikonfrei: | Ja |
| Lieferumfang: | 1x Kabel, 1x Trommel |
| Mantel-Farbe: | schwarz |
| Mantel-Material: | LSZH |
| Mit Nagetierschutz: | Ja |
| Mit Zugentlastung: | Ja |
| Querdruckfestigkeit: | 3500 N/dm |
| Raucharm: | Ja |
| Temperaturbereich (Betrieb): | -30 – 70 °C |
| Temperaturbereich (Installation): | -15 – 60 °C |
| Temperaturbereich (Lagerung): | -30 – 60 °C |
| UV beständig: | Ja |
| Ölbeständig: | Nein |
| Ader-Art: | zentrale Bündelader |
|---|---|
| Anwendung: | innen/außen |
| Bewehrung: | Ja |
| Bündeladermarkierung: | Farbe |
| Bündelader Ø: | 2,8 mm |
| Chemisch beständig: | Nein |
| Dämpfung max. (dB/km) 850nm: | 3 dB/km |
| Dämpfung max. (dB/km) 1300nm: | 1 dB/km |
| Einblasbar: | Nein |
| Faserart: | Multimode 50/125 |
| Faserfarben: | blau, braun, gelb, grau, grün, orange, rosa, rot, schwarz, türkis, violett, weiß |
| Faserkategorie: | OM5 |
| Fasermarkierung: | Farbe |
| Flammwidrig: | nach EN 60332-1-2 |
| Funktionserhalt: | Nein |
| Halogenfrei: | nach EN 60754-1/2 |
| Harmonisierte Norm: | EN 50575 |
| Kabel längswasserdicht: | Ja |
| Kabel metallfrei: | Ja |
| Kabel querwasserdicht: | Ja |
| Kabel silikonfrei: | Ja |
| Lieferumfang: | 1x Kabel, 1x Trommel |
| Mantel-Farbe: | schwarz |
| Mantel-Material: | LSZH |
| Mit Nagetierschutz: | Ja |
| Mit Zugentlastung: | Ja |
| Querdruckfestigkeit: | 3500 N/dm |
| Raucharm: | Ja |
| Temperaturbereich (Betrieb): | -30 – 70 °C |
| Temperaturbereich (Installation): | -15 – 60 °C |
| Temperaturbereich (Lagerung): | -30 – 60 °C |
| UV beständig: | Ja |
| Ölbeständig: | Nein |
Varianten
| Art. Nr. | Bezeichnung | CPR-Klasse | Kategorie | Zugkraft max. | Kabel Ø | Anzahl der Fasern | Faser-Anzahl je Ader | Aufbau | Geeignet zur Verlegung im Erdreich | Außendurchmesser ca. | Brandlast | Min. Biegeradius (dynamsch) | VDE-Bezeichnung | Gewicht | Min. Biegeradius (statisch) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 54512D5E-CPR | INFRALAN® U-DQ(ZN)BH OM5 12G (1x12) Eca 3000N LSZH schwarz 7,5mm | Eca | OM5 | 3000 N | 7,5 mm | 12 | 12 | (1x12) | Ja | 7,5 mm | 1285 MJ/km | 20xOD mm | U-DQ(ZN)BH 12G50/125 | 51,7 kg/km | 10xOD mm | |
| 54524D5E-CPR | INFRALAN® U-DQ(ZN)BH OM5 24G (1x24) Eca 3000N LSZH schwarz 7,5mm | Eca | OM5 | 3000 N | 7,5 mm | 24 | 24 | (1x24) | Ja | 7,5 mm | 1285 MJ/km | 20xOD mm | U-DQ(ZN)BH 24G50/125 | 51,7 kg/km | 10xOD mm |
Herstellerangabe
EFB-Elektronik GmbH
Striegauer Str. 1
33719 Bielefeld
info@efb-elektronik.de
https://www.efb-elektronik.de
