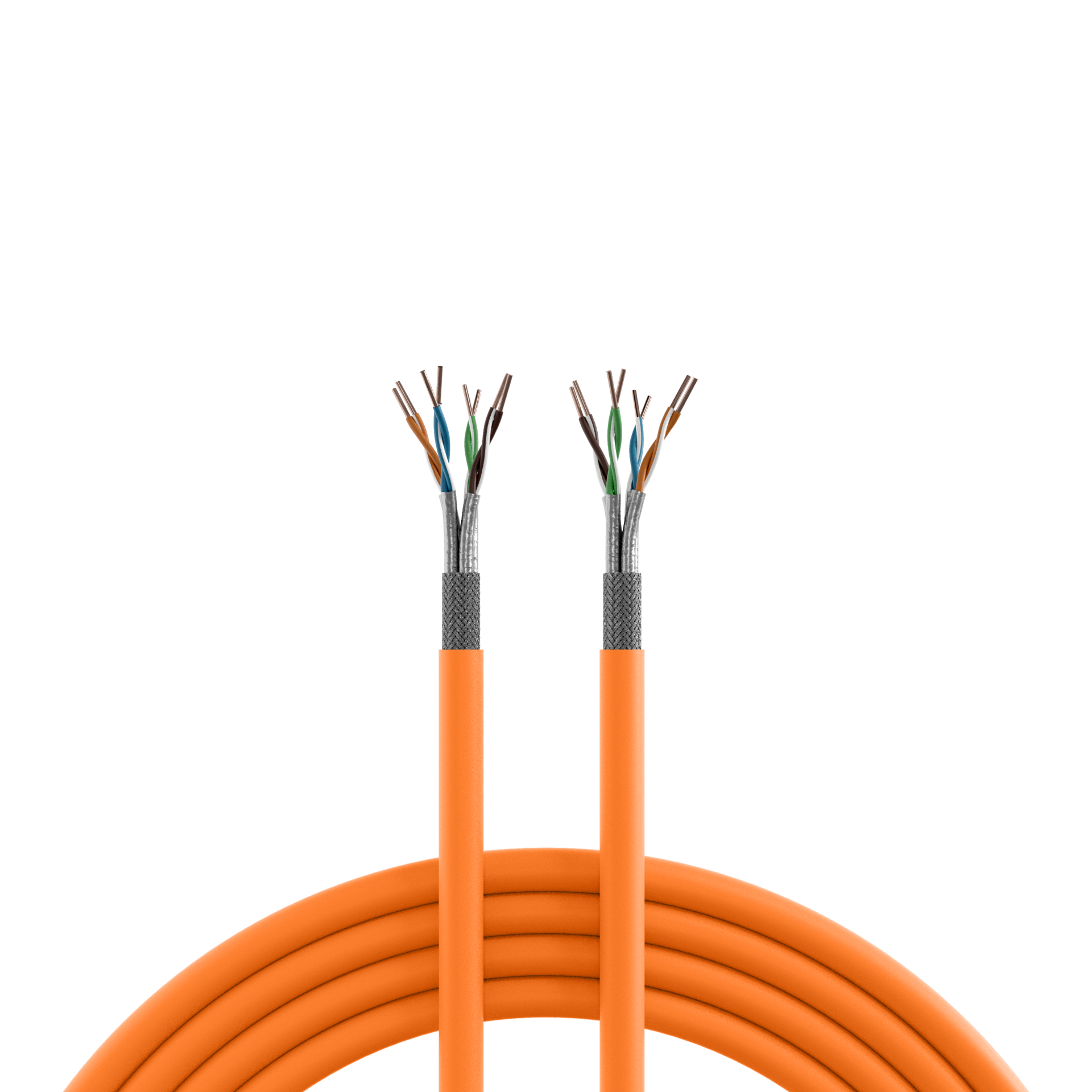

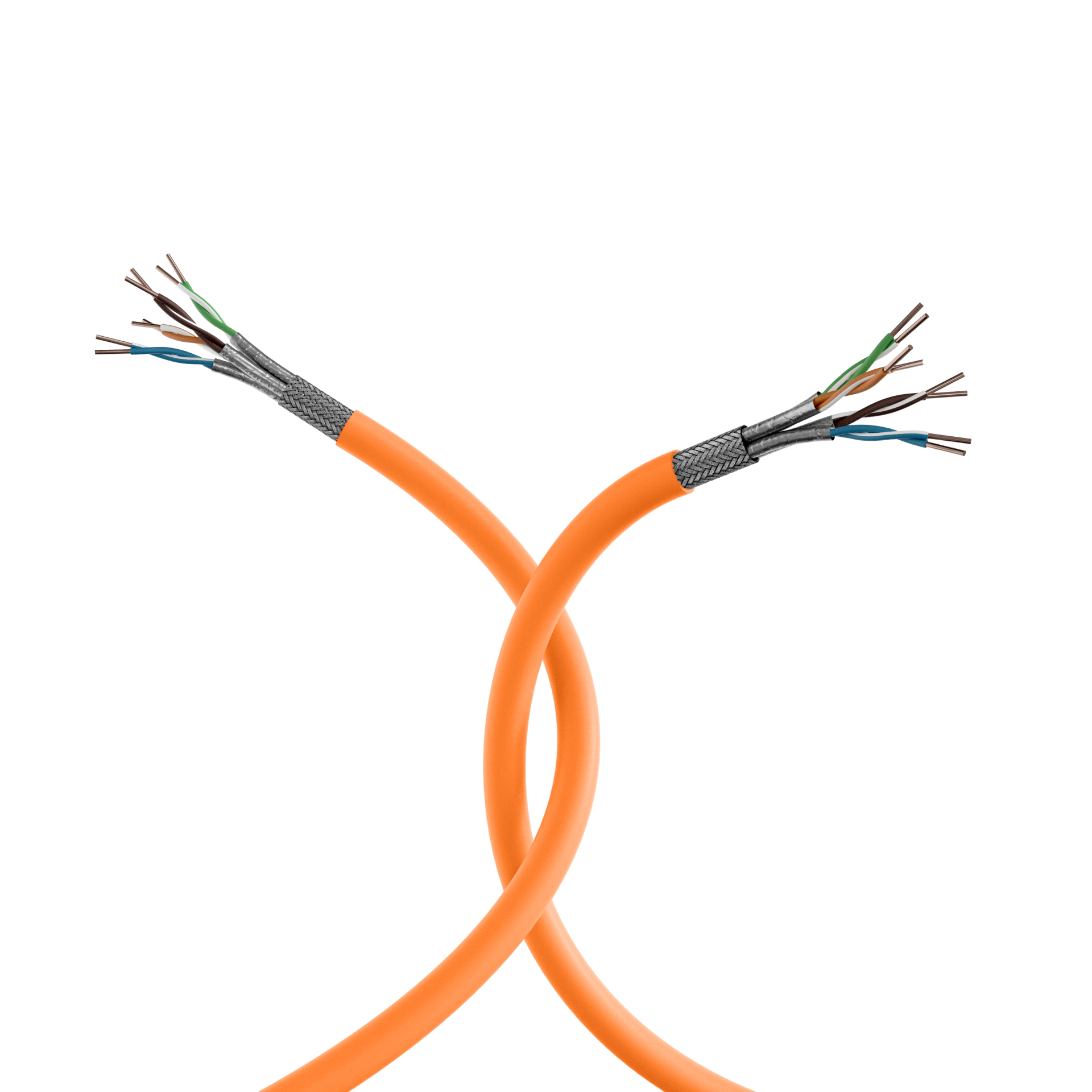

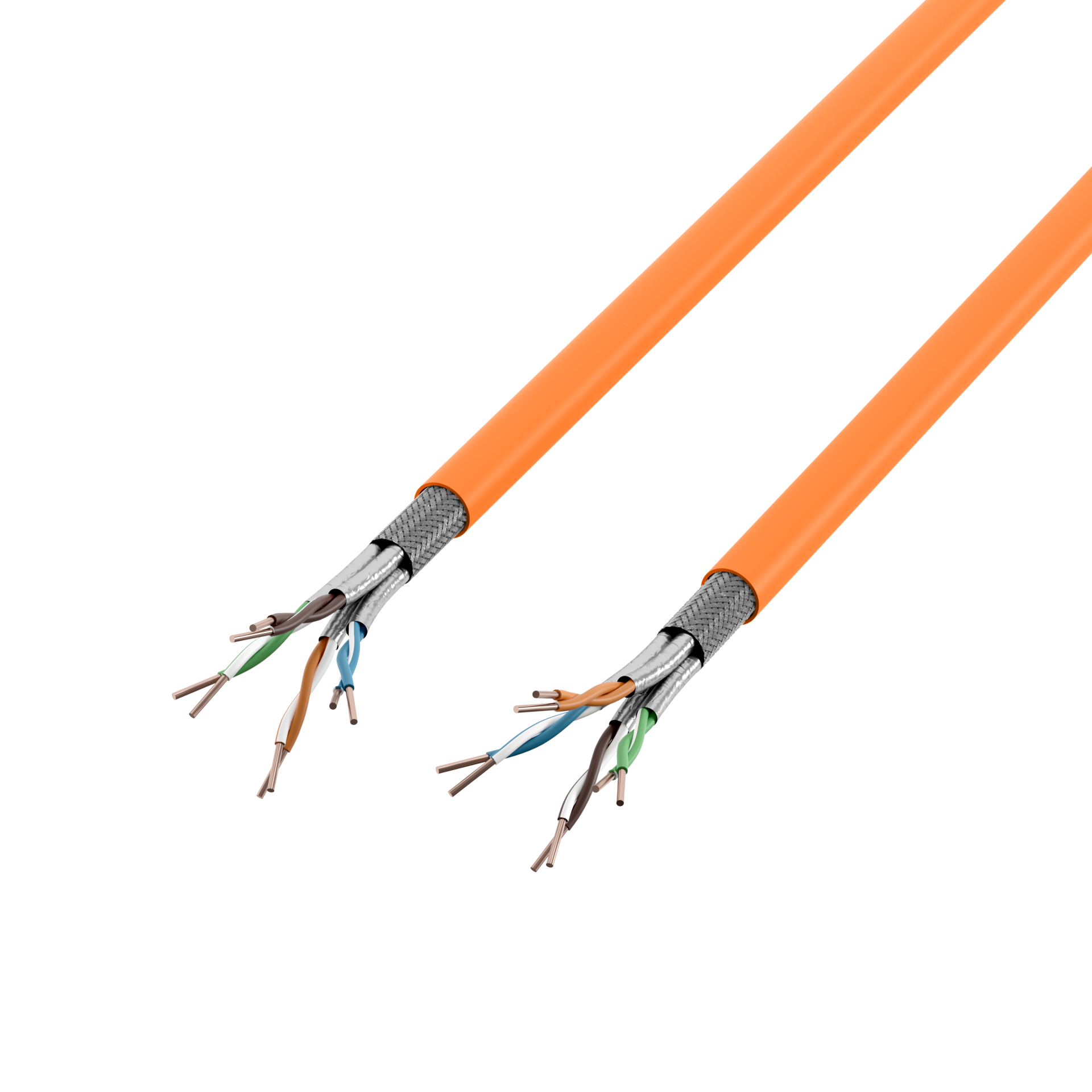

LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 100m
Inhalt:
1 Stück
LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 100m
Artikelnummer:
MK7101.100-CPR
EAN Nr.:
4049759201159
Produktinformationen für LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 100m
Das Cat.7 LAN-Verlegekabel von EFB-Elektronik in Orange nach RAL 2003 ist für leistungsfähige Netzwerkverkabelungen ausgelegt. Der S/FTP-Aufbau mit LSZH-Mantel unterstützt stabile Datenverbindungen bis 1000 MHz und passt damit zu modernen Installationen mit hoher Bandbreite.
• 1000 MHz Cat.7-Bandbreite – Unterstützt Übertragungsstandards von IEEE 802.3 10Mbit bis 10Gbit und schafft Spielraum für performante Netzwerke.
• S/FTP-Aufbau mit Geflecht-Schirmung – Reduziert Störeinflüsse und unterstützt eine stabile Signalqualität in anspruchsvollen Verkabelungen.
• LSZH-Mantel in Orange nach RAL 2003, halogenfrei nach EN 60754 und Euroklasse Dca – Ergänzt die Installation um eine normorientierte Materialauswahl mit klarer Kennzeichnung.
Das Kabel ist als simplex ausgeführt und verwendet 23/1-Leiter mit 8 Adern. Der dynamische Biegeradius von 60 mm erleichtert die Verlegung in strukturierten Netzwerkumgebungen. Die Geflechtschirmung unterstützt die Entkopplung gegenüber äußeren Einflüssen und der Aufbau ist für PoE nach IEEE802.3af, PoE+ nach IEEE802.3at sowie 4PPoE nach IEEE802.3bt vorgesehen. Die Ausführung ohne Armierung richtet sich auf die Verlegung in strukturierten Netzwerkumgebungen. Die Materialauswahl entspricht RoHS 2011/65/UE.
Technische Details
• Marke: EFB-Elektronik
• Kategorie: Cat.7
• Übertragungsstandards: IEEE 802.3 10Mbit bis 10Gbit
• Max. Frequenz: 1000 MHz
• Kabelaufbau: S/FTP
• PoE: nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE
• AWG-Querschnitt/Anzahl Adern: 23/1
• Ader-Zahl: 8
• Typ: simplex
• Mantel-Material: LSZH
• Mantel-Farbe: orange
• RAL Farbe: RAL 2003
• Armierung: ohne
• Biegeradius (dynamisch): 60 mm
• Direktive/Verordnung: RoHS 2011/65/UE
• Euroklasse: Dca
• Halogenfrei: nach EN 60754
• Schirm über Verseilung: Geflecht
• 1000 MHz Cat.7-Bandbreite – Unterstützt Übertragungsstandards von IEEE 802.3 10Mbit bis 10Gbit und schafft Spielraum für performante Netzwerke.
• S/FTP-Aufbau mit Geflecht-Schirmung – Reduziert Störeinflüsse und unterstützt eine stabile Signalqualität in anspruchsvollen Verkabelungen.
• LSZH-Mantel in Orange nach RAL 2003, halogenfrei nach EN 60754 und Euroklasse Dca – Ergänzt die Installation um eine normorientierte Materialauswahl mit klarer Kennzeichnung.
Das Kabel ist als simplex ausgeführt und verwendet 23/1-Leiter mit 8 Adern. Der dynamische Biegeradius von 60 mm erleichtert die Verlegung in strukturierten Netzwerkumgebungen. Die Geflechtschirmung unterstützt die Entkopplung gegenüber äußeren Einflüssen und der Aufbau ist für PoE nach IEEE802.3af, PoE+ nach IEEE802.3at sowie 4PPoE nach IEEE802.3bt vorgesehen. Die Ausführung ohne Armierung richtet sich auf die Verlegung in strukturierten Netzwerkumgebungen. Die Materialauswahl entspricht RoHS 2011/65/UE.
Technische Details
• Marke: EFB-Elektronik
• Kategorie: Cat.7
• Übertragungsstandards: IEEE 802.3 10Mbit bis 10Gbit
• Max. Frequenz: 1000 MHz
• Kabelaufbau: S/FTP
• PoE: nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE
• AWG-Querschnitt/Anzahl Adern: 23/1
• Ader-Zahl: 8
• Typ: simplex
• Mantel-Material: LSZH
• Mantel-Farbe: orange
• RAL Farbe: RAL 2003
• Armierung: ohne
• Biegeradius (dynamisch): 60 mm
• Direktive/Verordnung: RoHS 2011/65/UE
• Euroklasse: Dca
• Halogenfrei: nach EN 60754
• Schirm über Verseilung: Geflecht
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 60 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | Dca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 1000, IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7 S/FTP 1000 AWG23 Dca |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 80 dB |
| Leiter-Durchmesser: | 0,56 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantelmaterial: | LSZH |
| Max. Frequenz: | 1000 MHz |
| NVP-Wert: | 76 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 191,2 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Technische Eigenschaften
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 60 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | Dca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 1000, IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7 S/FTP 1000 AWG23 Dca |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 80 dB |
| Leiter-Durchmesser: | 0,56 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantelmaterial: | LSZH |
| Max. Frequenz: | 1000 MHz |
| NVP-Wert: | 76 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 191,2 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | Typ | Ader-Zahl | RAL Farbe | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK7101.1-CPR | LAN Cat.7 1000 AWG 23 S/FTP,4P, CPR Dca, orange | orange | simplex | 8 | RAL 2003 | 1,0 m | 22 kg/km | 58 kg/km | 100 N | 7,4 mm | 590 MJ/km | |
| MK7101.100-CPR | LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 100m | orange | simplex | 8 | RAL 2003 | 100,0 m | 22 kg/km | 58 kg/km | 100 N | 7,4 mm | 590 MJ/km | |
| MK7101.500-CPR | LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 500m | orange | simplex | 8 | RAL 2003 | 500,0 m | 22 kg/km | 58 kg/km | 100 N | 7,4 mm | 590 MJ/km |
Produktinformationen für LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 100m
Das Cat.7 LAN-Verlegekabel von EFB-Elektronik in Orange nach RAL 2003 ist für leistungsfähige Netzwerkverkabelungen ausgelegt. Der S/FTP-Aufbau mit LSZH-Mantel unterstützt stabile Datenverbindungen bis 1000 MHz und passt damit zu modernen Installationen mit hoher Bandbreite.
• 1000 MHz Cat.7-Bandbreite – Unterstützt Übertragungsstandards von IEEE 802.3 10Mbit bis 10Gbit und schafft Spielraum für performante Netzwerke.
• S/FTP-Aufbau mit Geflecht-Schirmung – Reduziert Störeinflüsse und unterstützt eine stabile Signalqualität in anspruchsvollen Verkabelungen.
• LSZH-Mantel in Orange nach RAL 2003, halogenfrei nach EN 60754 und Euroklasse Dca – Ergänzt die Installation um eine normorientierte Materialauswahl mit klarer Kennzeichnung.
Das Kabel ist als simplex ausgeführt und verwendet 23/1-Leiter mit 8 Adern. Der dynamische Biegeradius von 60 mm erleichtert die Verlegung in strukturierten Netzwerkumgebungen. Die Geflechtschirmung unterstützt die Entkopplung gegenüber äußeren Einflüssen und der Aufbau ist für PoE nach IEEE802.3af, PoE+ nach IEEE802.3at sowie 4PPoE nach IEEE802.3bt vorgesehen. Die Ausführung ohne Armierung richtet sich auf die Verlegung in strukturierten Netzwerkumgebungen. Die Materialauswahl entspricht RoHS 2011/65/UE.
Technische Details
• Marke: EFB-Elektronik
• Kategorie: Cat.7
• Übertragungsstandards: IEEE 802.3 10Mbit bis 10Gbit
• Max. Frequenz: 1000 MHz
• Kabelaufbau: S/FTP
• PoE: nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE
• AWG-Querschnitt/Anzahl Adern: 23/1
• Ader-Zahl: 8
• Typ: simplex
• Mantel-Material: LSZH
• Mantel-Farbe: orange
• RAL Farbe: RAL 2003
• Armierung: ohne
• Biegeradius (dynamisch): 60 mm
• Direktive/Verordnung: RoHS 2011/65/UE
• Euroklasse: Dca
• Halogenfrei: nach EN 60754
• Schirm über Verseilung: Geflecht
• 1000 MHz Cat.7-Bandbreite – Unterstützt Übertragungsstandards von IEEE 802.3 10Mbit bis 10Gbit und schafft Spielraum für performante Netzwerke.
• S/FTP-Aufbau mit Geflecht-Schirmung – Reduziert Störeinflüsse und unterstützt eine stabile Signalqualität in anspruchsvollen Verkabelungen.
• LSZH-Mantel in Orange nach RAL 2003, halogenfrei nach EN 60754 und Euroklasse Dca – Ergänzt die Installation um eine normorientierte Materialauswahl mit klarer Kennzeichnung.
Das Kabel ist als simplex ausgeführt und verwendet 23/1-Leiter mit 8 Adern. Der dynamische Biegeradius von 60 mm erleichtert die Verlegung in strukturierten Netzwerkumgebungen. Die Geflechtschirmung unterstützt die Entkopplung gegenüber äußeren Einflüssen und der Aufbau ist für PoE nach IEEE802.3af, PoE+ nach IEEE802.3at sowie 4PPoE nach IEEE802.3bt vorgesehen. Die Ausführung ohne Armierung richtet sich auf die Verlegung in strukturierten Netzwerkumgebungen. Die Materialauswahl entspricht RoHS 2011/65/UE.
Technische Details
• Marke: EFB-Elektronik
• Kategorie: Cat.7
• Übertragungsstandards: IEEE 802.3 10Mbit bis 10Gbit
• Max. Frequenz: 1000 MHz
• Kabelaufbau: S/FTP
• PoE: nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE
• AWG-Querschnitt/Anzahl Adern: 23/1
• Ader-Zahl: 8
• Typ: simplex
• Mantel-Material: LSZH
• Mantel-Farbe: orange
• RAL Farbe: RAL 2003
• Armierung: ohne
• Biegeradius (dynamisch): 60 mm
• Direktive/Verordnung: RoHS 2011/65/UE
• Euroklasse: Dca
• Halogenfrei: nach EN 60754
• Schirm über Verseilung: Geflecht
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 60 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | Dca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 1000, IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7 S/FTP 1000 AWG23 Dca |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 80 dB |
| Leiter-Durchmesser: | 0,56 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantelmaterial: | LSZH |
| Max. Frequenz: | 1000 MHz |
| NVP-Wert: | 76 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 191,2 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
| AWG-Querschnitt: | 23/1 |
|---|---|
| Ader-Isolation: | Foam-Skin-PE |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Betriebskapazität: | 43 pF/km |
| Biegeradius (dynamisch): | 60 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | Dca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754 |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: | EN 50288-4-1 1000, IEC 61156-6 |
| Kabelaufbau: | S/FTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | EFB Cat.7 S/FTP 1000 AWG23 Dca |
| Kategorie: | 7 |
| Kopplungsdämpfung: | ≥ 80 dB |
| Leiter-Durchmesser: | 0,56 mm |
| Leiter-Klasse: | Kl.1 = eindrähtig |
| Leiter-Material: | Cu, verzinnt |
| Mantelmaterial: | LSZH |
| Max. Frequenz: | 1000 MHz |
| NVP-Wert: | 76 % |
| PoE: | nach IEEE802.3af PoE, nach IEEE802.3at PoE+, nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Schirm über Verseilelement: | Folie |
| Schirm über Verseilung: | Geflecht |
| Schleifenwiderstand: | 191,2 Ohm/km |
| Trennklasse gem. EN50174-2: | D |
| UV beständig: | Nein |
| Verkabelungsstandards: | EN 50173-1, ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | Typ | Ader-Zahl | RAL Farbe | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MK7101.1-CPR | LAN Cat.7 1000 AWG 23 S/FTP,4P, CPR Dca, orange | orange | simplex | 8 | RAL 2003 | 1,0 m | 22 kg/km | 58 kg/km | 100 N | 7,4 mm | 590 MJ/km | |
| MK7101.100-CPR | LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 100m | orange | simplex | 8 | RAL 2003 | 100,0 m | 22 kg/km | 58 kg/km | 100 N | 7,4 mm | 590 MJ/km | |
| MK7101.500-CPR | LAN Cat.7 1000 AWG23 S/FTP,4P, CPR Dca, orange, 500m | orange | simplex | 8 | RAL 2003 | 500,0 m | 22 kg/km | 58 kg/km | 100 N | 7,4 mm | 590 MJ/km |
