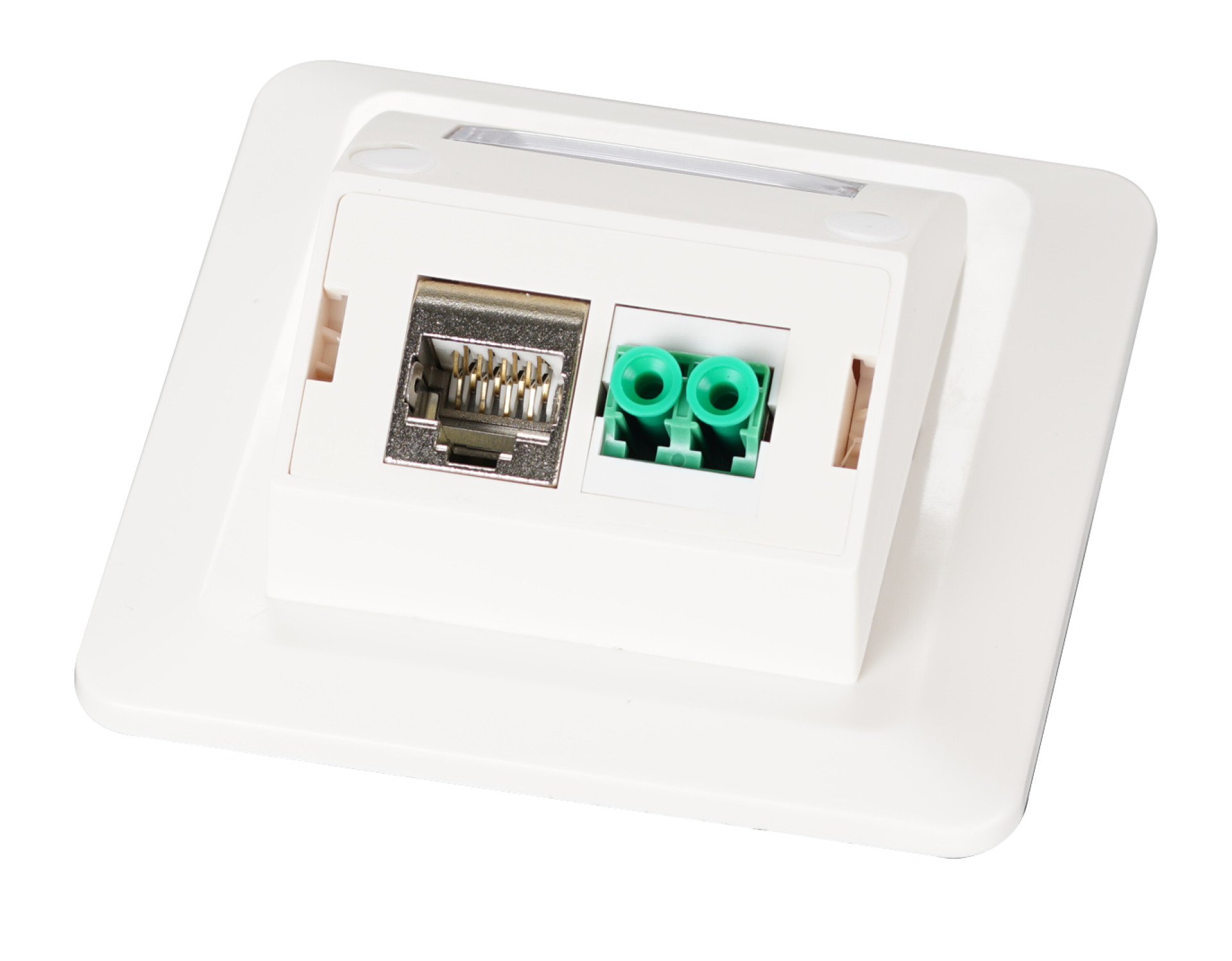

Multifunktions-Rahmenset mit 1- und 2-Port Adapter

Multifunktions-Rahmenset mit 1-und 2-Port Adapter Keystone Format(HDMI,USB,RJ45)
Artikelnummer: ET-25092
EAN Nr.: 4049759261597

Produktinformationen für Multifunktions-Rahmenset mit 1-und 2-Port Adapter Keystone Format(HDMI,USB,RJ45)

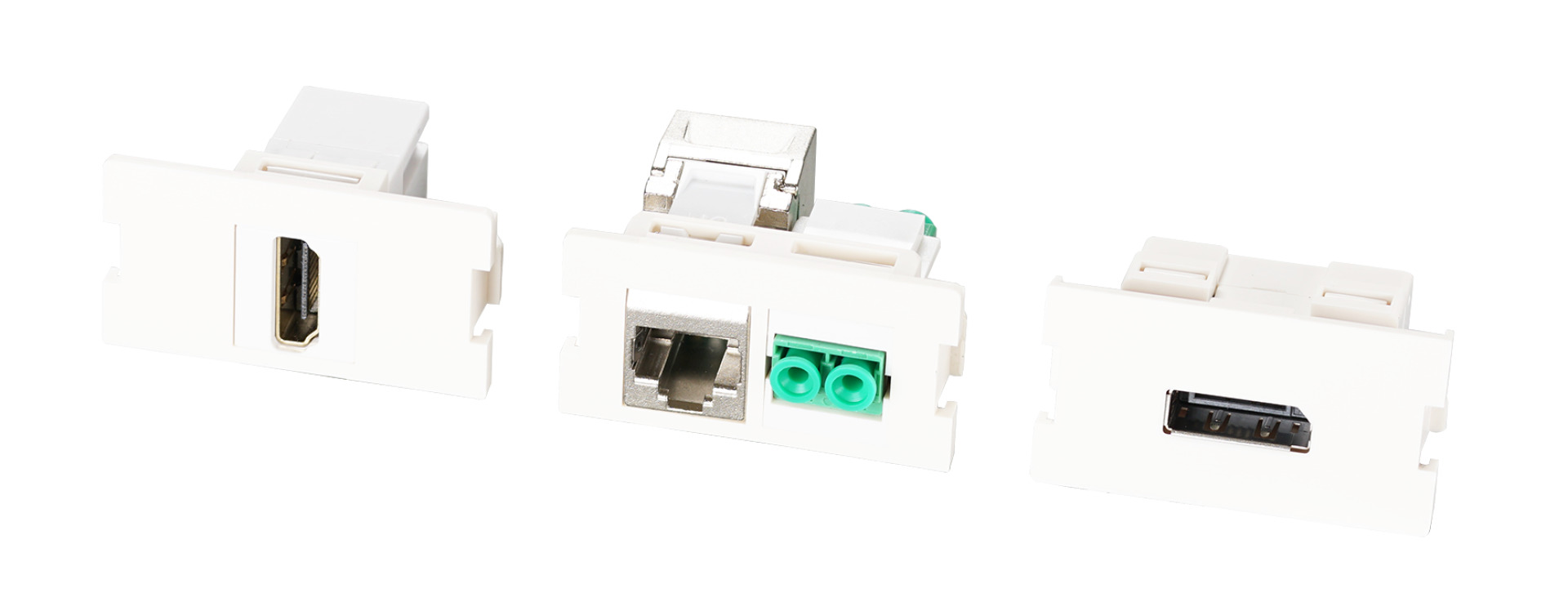

Multifunktionsrahmenset in Signalweiß (RAL9003) für den universellen Einsatz, egal ob für RJ45 Datenverbindungen, Glasfaser Verbindungen, HDMI oder Display Port Anschlüsse für Besprechungsräume oder Datenauslässe für USB im Keystone Format. Mit dem Multifunktionsrahmenset decken Sie all diese Bereiche mit nur einem Produkt ab.

Das Rahmenset ist so konzipiert, dass es bei der Installation möglich ist, die verschiedenen Platz-Bedürfnisse der Kabel und Stecker aufzunehmen. Somit ist es auch möglich, bestehende Installationen zu verfeinern und in eine strukturierte Form zu bringen.

RJ45-Datenverbindung:

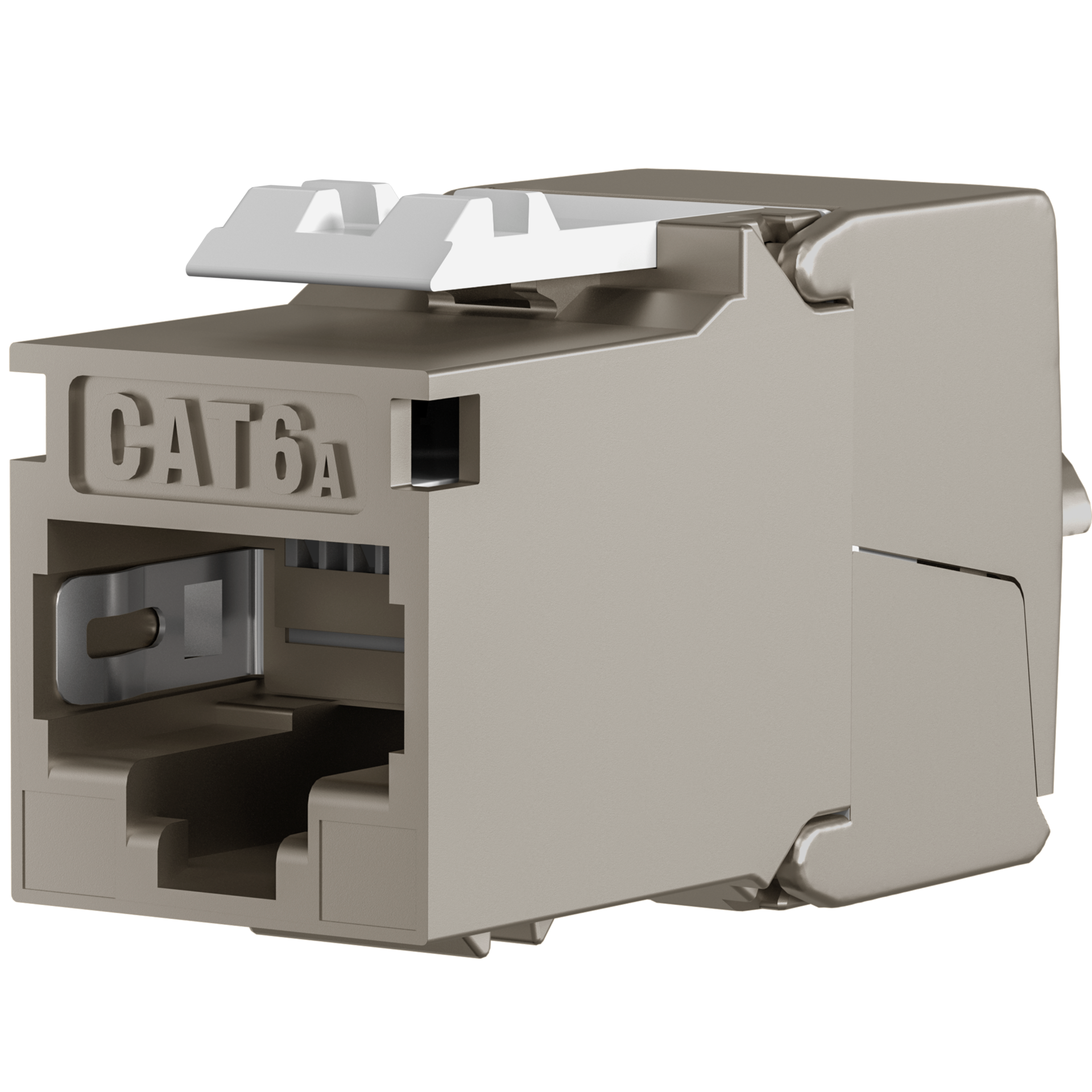

Nutzen Sie hierzu einfach den 1- oder 2-Port Adapter und statten diesen mit einem entsprechenden Keystone Modul (z.B. EFB Artikel: E-20095, E-20093, E-200100) aus und schließen Sie das Verlegekabel an. Wenn Sie kein Verlegekabel, sondern ein Patchkabel verlegt haben, ist dies auch kein Problem. Nutzen Sie hierzu einfach die RJ45 Buchse/ Buchse Adapter (EFB Artikel: z.B. 37521.1V2) aus unserem Portfolio. In Verbindung mit einem Multimedia-Keystone-Adapter empfehlen wir den Einsatz eines Slimline Keystone Moduls (E-200100 oder E-20095).

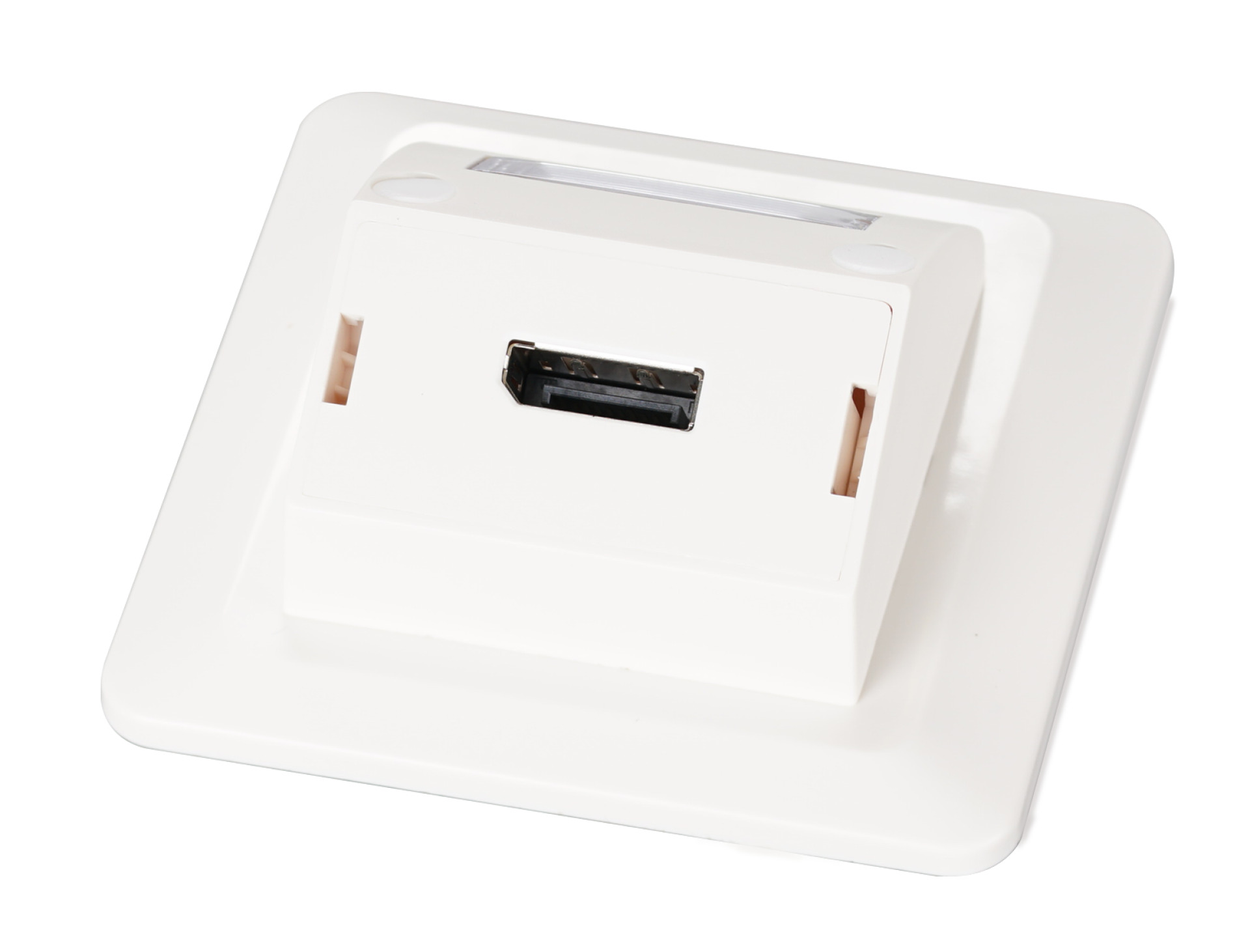

Display-Port-Anschluss:
Hierzu benötigen Sie den Display Port Adapter, der für dieses Rahmenset entwickelt worden ist. Durch einfaches Austauschen/ Einsetzen des Adapters, haben Sie die entsprechende Schnittstelle schon einsatzbereit. Hierbei ist zu beachten, dass eine maximale Steckerlänge von 47,5 mm in dem Rahmenset nicht überschritten wird.

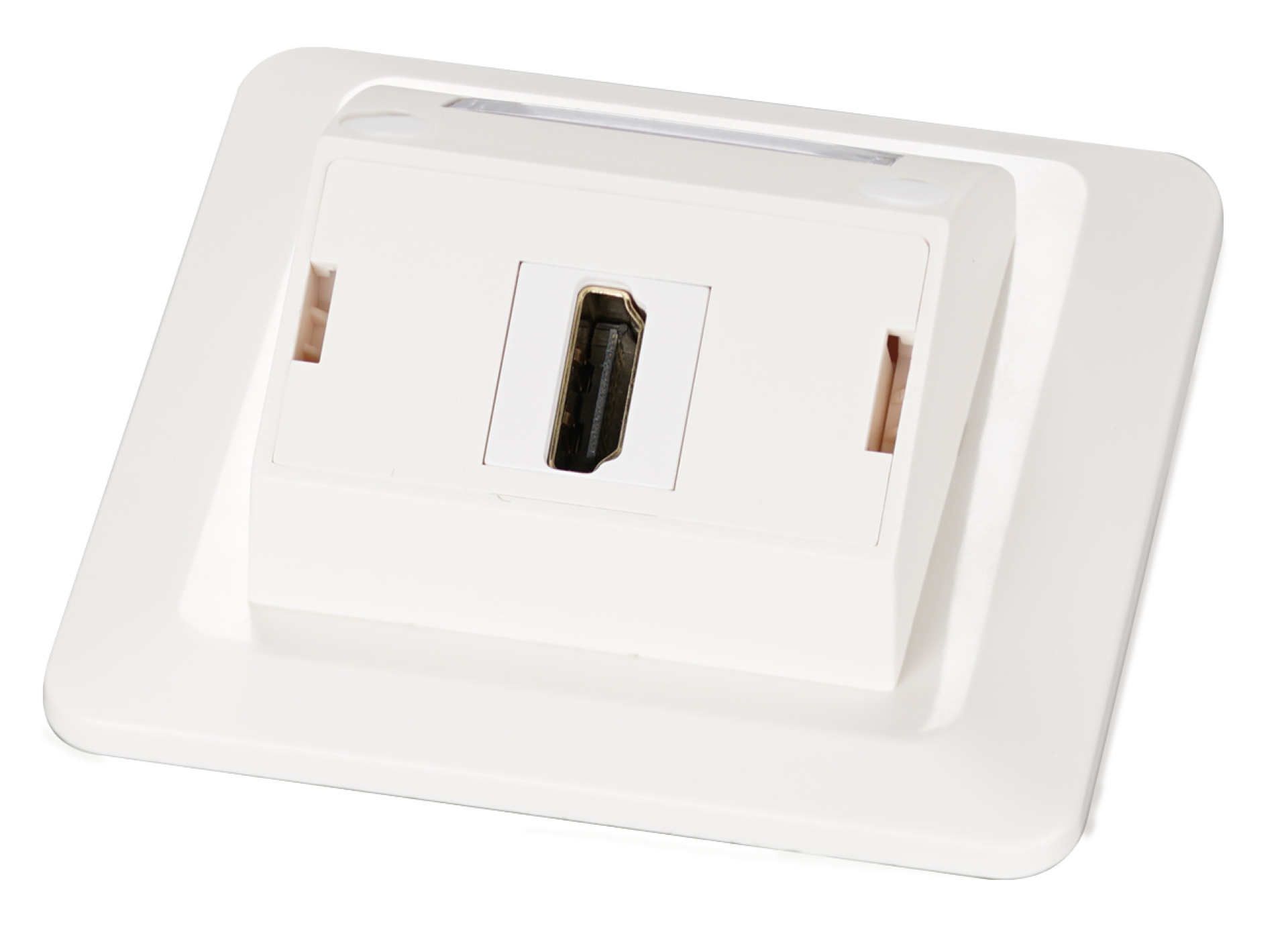

HDMI-Anschluss:
Nutzen Sie einfach den 1- oder 2-Port Adapter und statten diesen mit einem HDMI Adapter (EFB Artikel: EB520V2) aus und verbinden Sie die verlegten HDMI Kabel. Der Clou hierbei ist, dass Sie z.B. einen HDMI Adapter und einen USB Adapter nutzen könnten, um eine aktive Steuerung des Beamers bzw. Projektionsgerätes zu erhalten.

USB-Anschluss:
Nutzen Sie hierzu die bereits mitgelieferten 1- oder 2-Port Adapter und statten diese mit einem USB Keystone, egal welches Steckgesicht oder welcher USB Standard aus (EFB Artikel: EB534, EB527V2, EB552WS).

Glasfaser-Anschluss:
Nutzen Sie die bereits mitgelieferten 1- oder 2-Port Adapter und statten diese sogar mit Kupplungen für Glasfaseranschlüsse aus. Hierzu benötigen Sie lediglich noch den Glasfaseradapter 37501xx.1 und Flanschlose Kupplungen (EFB Artikel: 53515.1, 53511.1) und schon ist die Dose für den Glasfaseranschluss einsatzbereit.

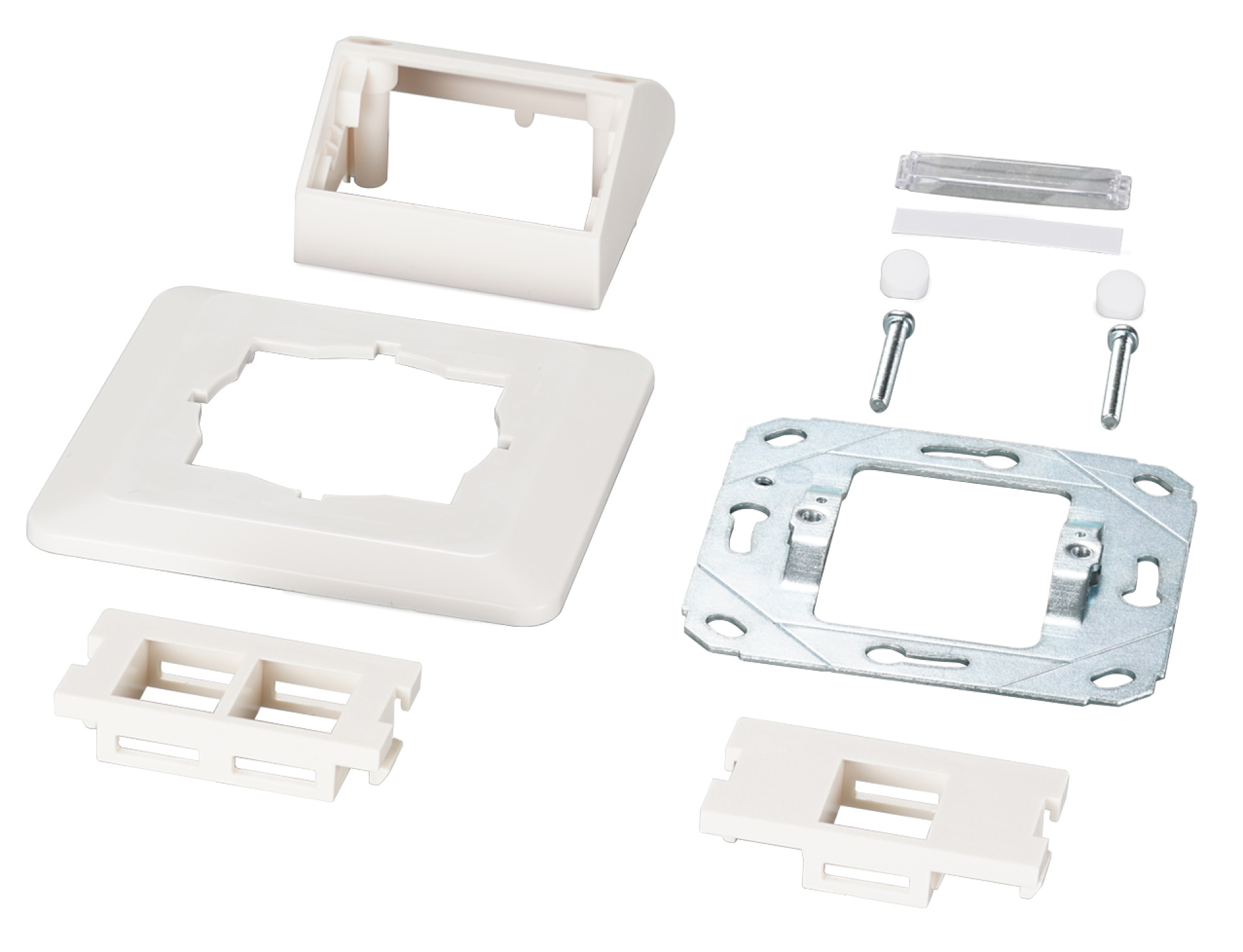

Lieferumfang:
1x Rahmenset UP
1x 1-Port Adapter
1x 2-Port Adapter
Optionales Zubehör:
Display Port Adapter (ET-25092.4)

Technische Eigenschaften

Anzahl der Module (bei Modulbauweise): 2
Ausführung der Oberfläche: matt
Befestigungsart: Befestigung mit Schraube
Beschriftungsfeld: mit Beschriftungsfeld
Geeignet für Schutzart (IP): IP20
Mit Aufdruck: Nein
Mit Klappdeckel: Nein
Mit Staubschutz: Nein
Mit Zugentlastung: Nein
Montageart: Aufputz
Temperatur: -10 - 60 °C
Tragring: Ja
Verriegelungsart: Rastverriegelung
Werkstoff: Kunststoff
Metall
Werkstoffgüte: sonstige
Zusammenstellung: Basiselement mit voller Abdeckplatte

Zubehör

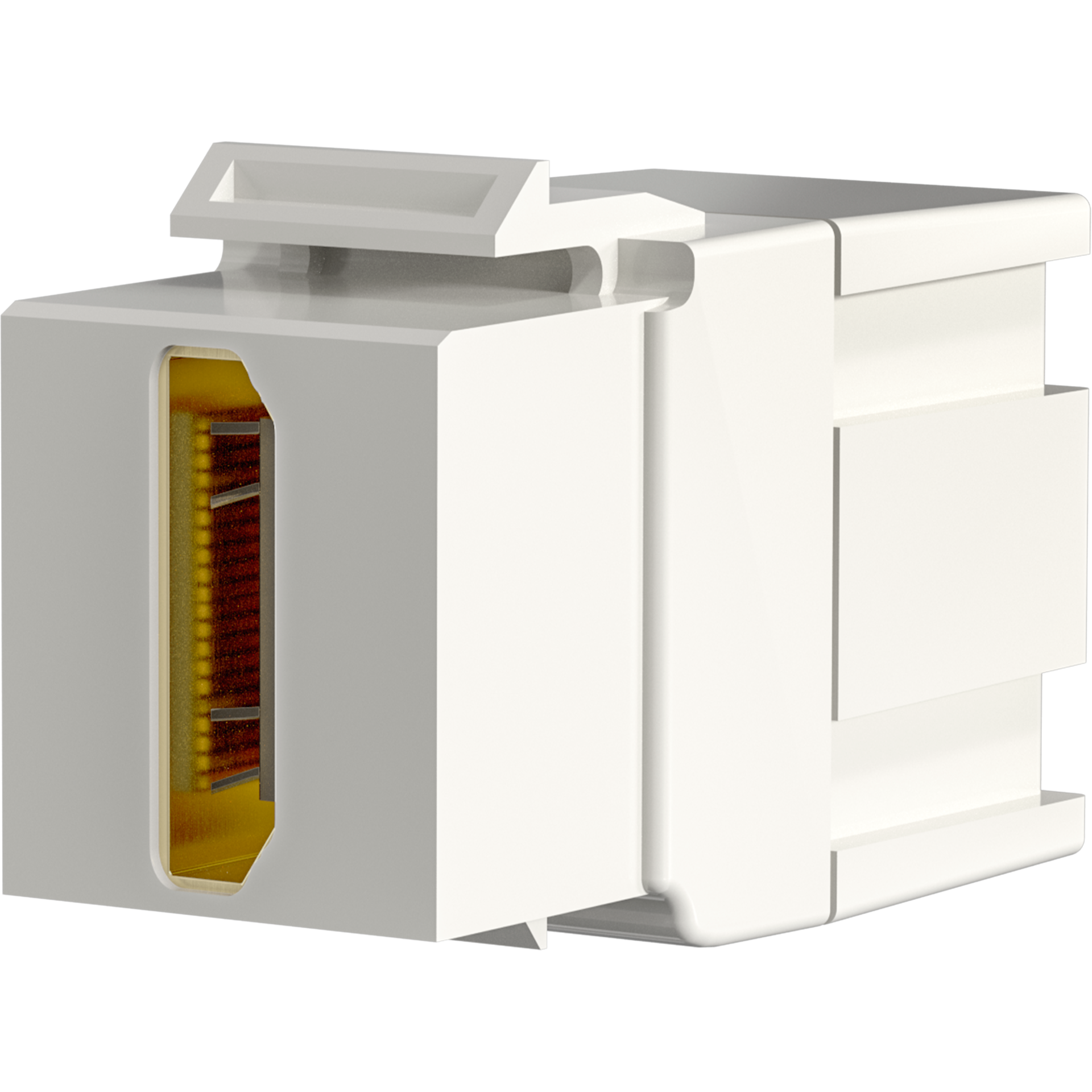

Keystone Einbauadapter HDMI A - A, weiß
Kupplung LC Duplex OS2 blau flanschlos

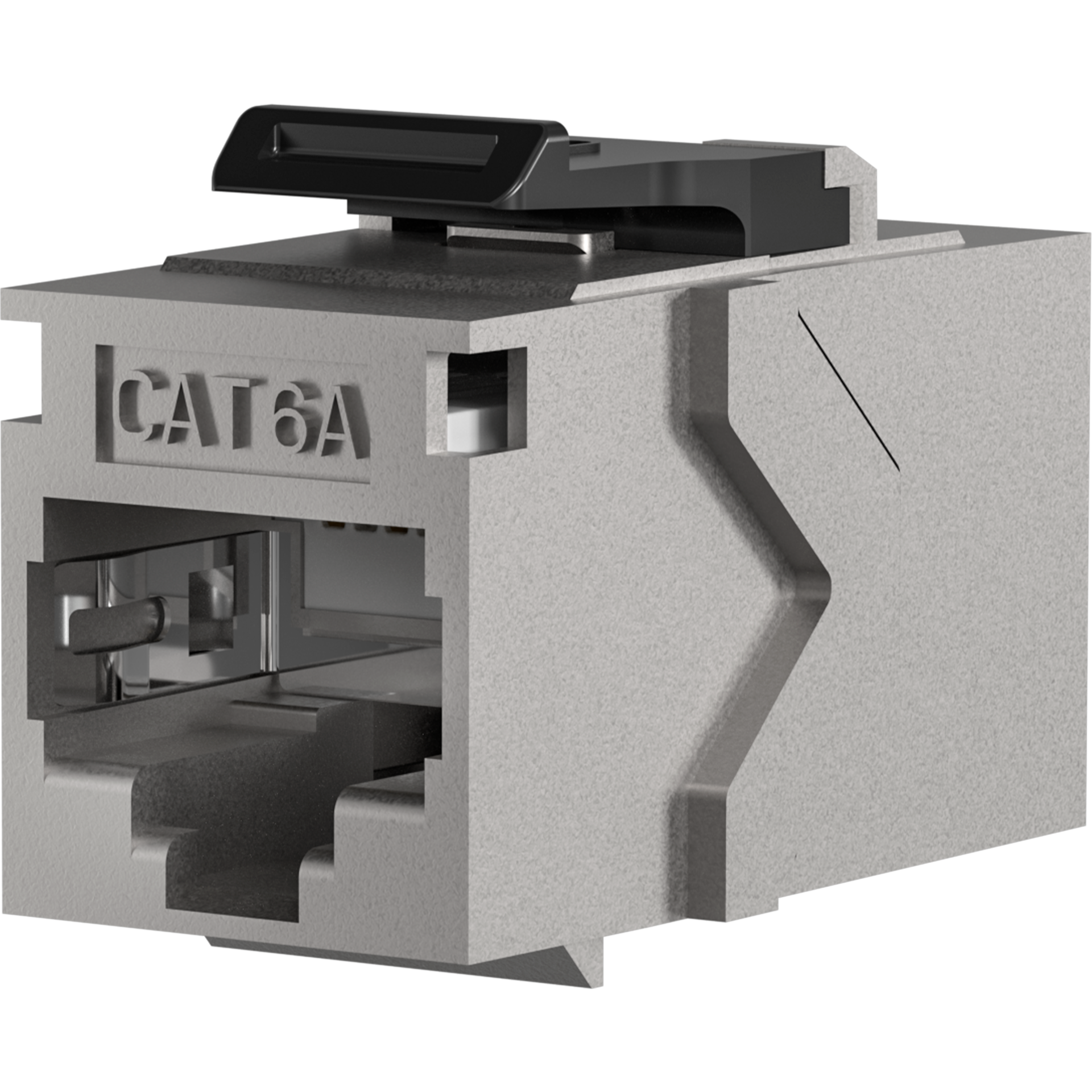

Keystone Einbauadapter RJ45 STP, Cat.6A
Displayport Adapter für ET-25092 und ET-25092.3

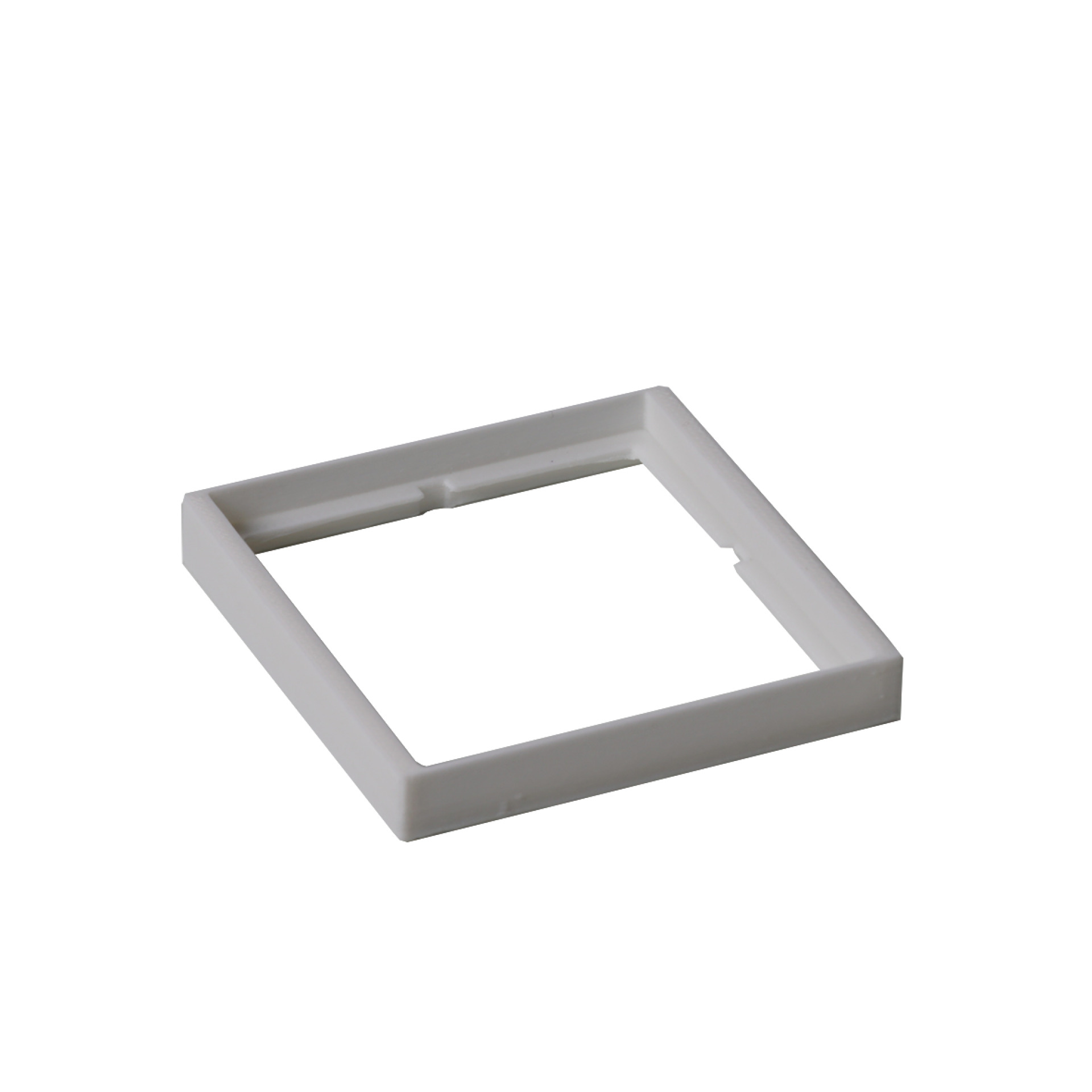

Adapterrahmen Designkompatibilität zu Gira, RAL9003
Adapterrahmen Designkompatibilität zu Berker, RAL9003
Kunststoffrahmen für Keystone weiß
Kupplung E2000®/APC OS2 grün ohne Flansch
RJ45 Keystone STP, Cat.6A, 500MHz, Komponenten zertifiziert
Kunststoffrahmen für Keystone schwarz

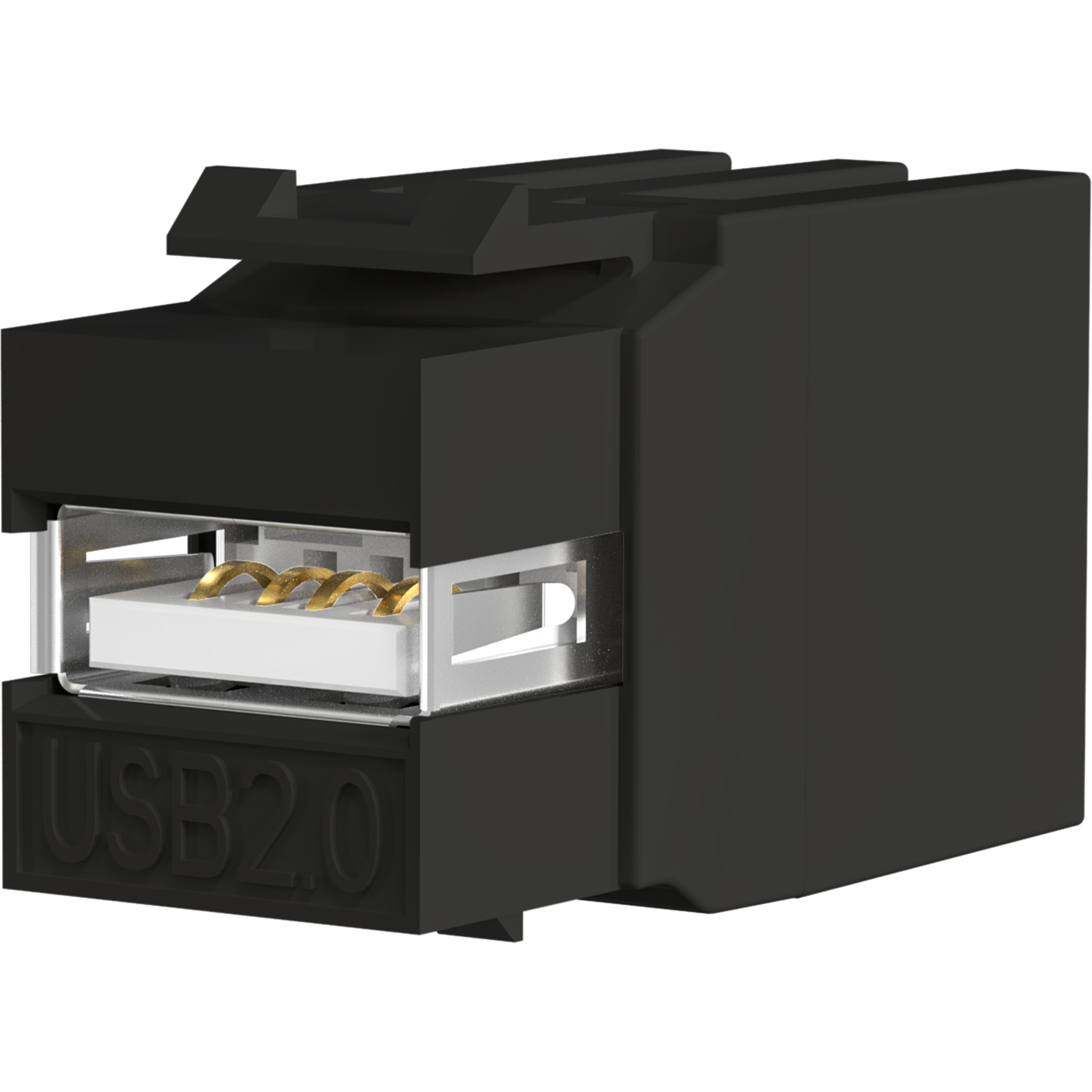

Keystone Einbauadapter USB2.0 A - A, schwarz
MTP®/MPO Kupplung schwarz kodierbar ohne Flansch

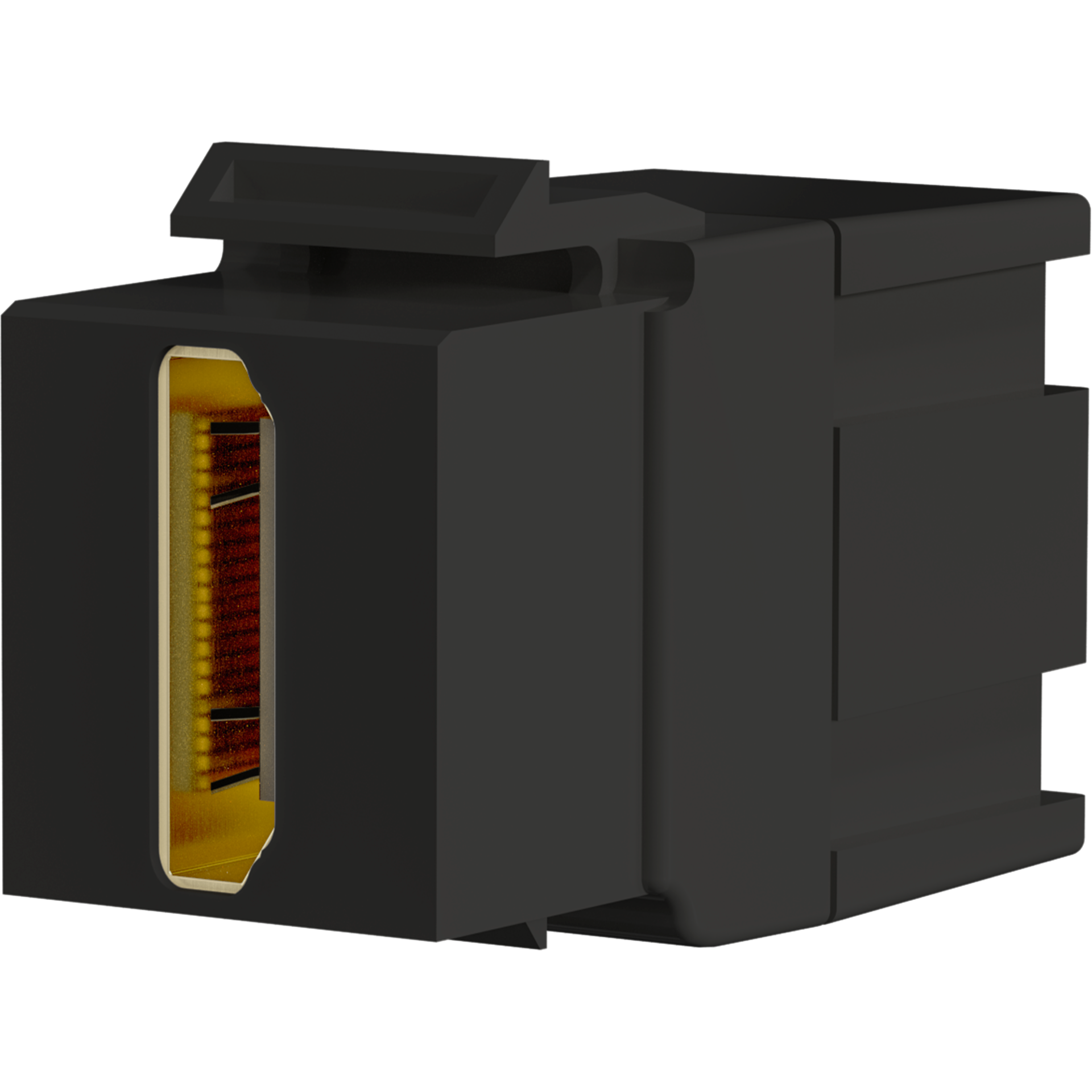

Keystone Einbauadapter HDMI A - A, schwarz
RJ45 Keystone Slimline, Cat.6A, Zinkdruckguss, 10GE
Adapterrahmen Designkompatibilität zu Jung, RAL9003
RJ45 Shortbody Keystone STP, Cat.6A 500MHz mit integriertem Shutter
Kupplung SC Simplex OS2 blau ohne Flansch
Adapterrahmen Designkompatibilität zu Merten, RAL9003

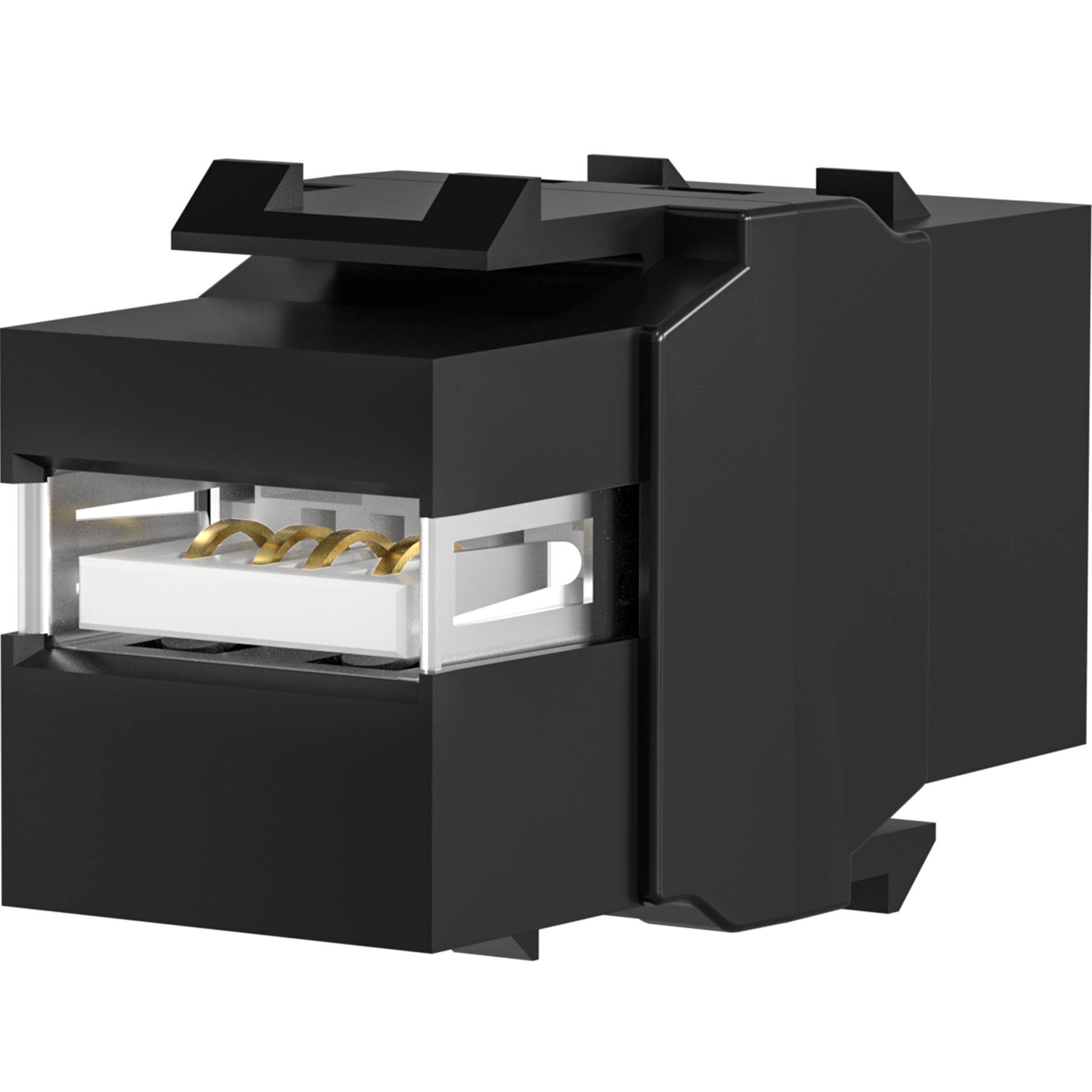

Keystone Einbauadapter USB2.0 A - B, schwarz
