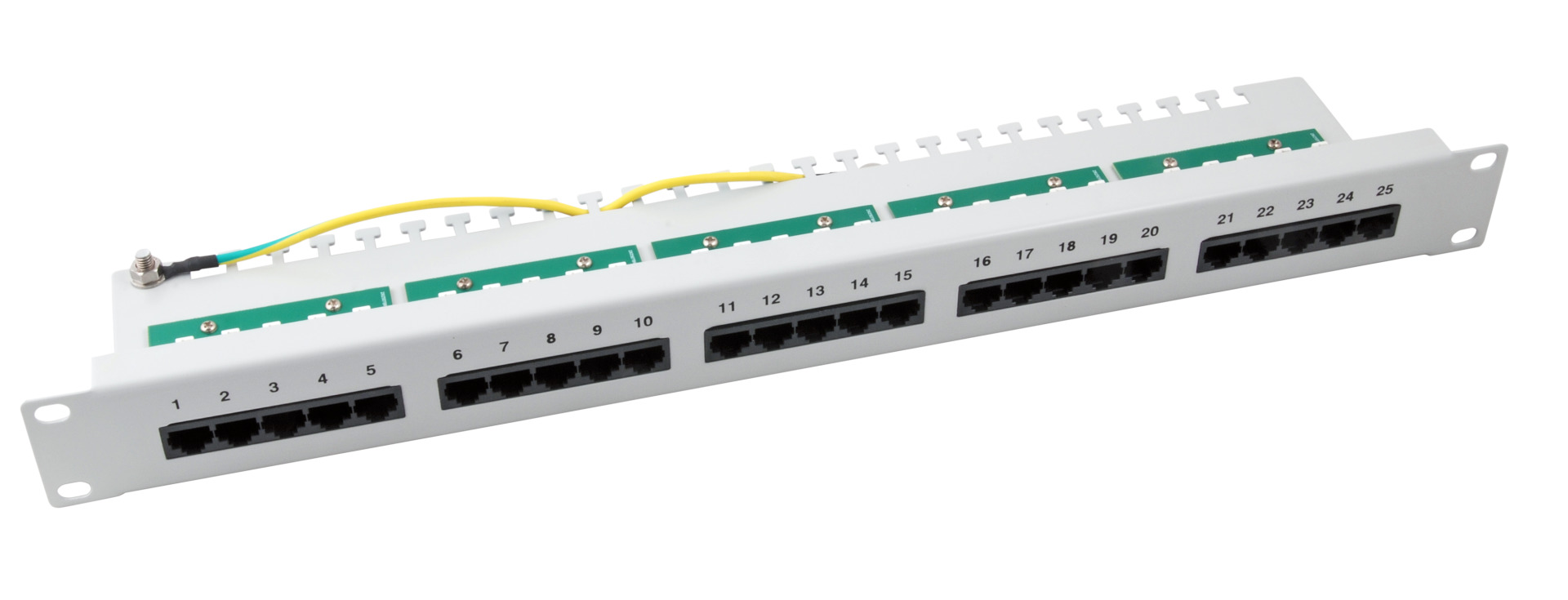

Patch Panel 25 x RJ45 8/4 1HE ISDN, RAL7035, Cat. 3
Inhalt:
1 Stück
Patch Panel 25 x RJ45 8/4 1HE ISDN, RAL7035, Cat. 3
Artikelnummer:
37588.1
EAN Nr.:
4049759055912
Produktinformationen für Patch Panel 25 x RJ45 8/4 1HE ISDN, RAL7035, Cat. 3
Das graue ungeschirmte ISDN Patchpanel Cat.3 mit 25 RJ45-Buchsen von EFB-Elektronik unterstützt eine strukturierte Verkabelung im 19-Zoll-Rack. Mit 25 Buchsen und 1 HE Bauhöhe ist es für den kompakten Einbau in professionelle Verteilumgebungen ausgelegt.
• 25 RJ45-Buchsen auf 1 HE – Schafft eine kompakte Patchfeldlösung für übersichtliche Verteilungen im 19-Zoll-Rack.
• Kategorie 3 mit 16 MHz – Unterstützt Übertragungen bis 10 MBit und ist auf klassische ISDN-Anwendungen ausgelegt.
• LSA-Anschluss für AWG 26 bis AWG 22 – Erleichtert die flexible und präzise Installation in der strukturierten Verkabelung.
Die Ausführung als ungeschirmtes ISDN Patchpanel Cat.3 mit LSA-Anschluss ist auf eine saubere Auflegung im 19-Zoll-Rack ausgelegt. Der Steckverbindertyp RJ45 8(4) und die Montageart für den 482,6 mm (19 Zoll)-Einbau machen das Patchpanel für professionelle Rack-Installationen geeignet. In Grau und mit RAL 7035 fügt sich das 1 HE-Modul unauffällig in bestehende Systemumgebungen ein.
Technische Details
• Marke: EFB-Elektronik
• Anzahl der Buchsen/Kupplungen: 25
• Anzahl der Höheneinheiten (HE): 1 HE
• Steckverbindertyp: RJ45 8(4)
• Anschlussart: LSA
• Kategorie: 3
• Übertragung: 10 MBit
• Bandbreite: 16 MHz
• Querschnitt: AWG 26 - AWG 22
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Farbe: grau
• RAL-Nummer: 7035
• 25 RJ45-Buchsen auf 1 HE – Schafft eine kompakte Patchfeldlösung für übersichtliche Verteilungen im 19-Zoll-Rack.
• Kategorie 3 mit 16 MHz – Unterstützt Übertragungen bis 10 MBit und ist auf klassische ISDN-Anwendungen ausgelegt.
• LSA-Anschluss für AWG 26 bis AWG 22 – Erleichtert die flexible und präzise Installation in der strukturierten Verkabelung.
Die Ausführung als ungeschirmtes ISDN Patchpanel Cat.3 mit LSA-Anschluss ist auf eine saubere Auflegung im 19-Zoll-Rack ausgelegt. Der Steckverbindertyp RJ45 8(4) und die Montageart für den 482,6 mm (19 Zoll)-Einbau machen das Patchpanel für professionelle Rack-Installationen geeignet. In Grau und mit RAL 7035 fügt sich das 1 HE-Modul unauffällig in bestehende Systemumgebungen ein.
Technische Details
• Marke: EFB-Elektronik
• Anzahl der Buchsen/Kupplungen: 25
• Anzahl der Höheneinheiten (HE): 1 HE
• Steckverbindertyp: RJ45 8(4)
• Anschlussart: LSA
• Kategorie: 3
• Übertragung: 10 MBit
• Bandbreite: 16 MHz
• Querschnitt: AWG 26 - AWG 22
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Farbe: grau
• RAL-Nummer: 7035
| Anschlussart: | LSA |
|---|---|
| Anzahl der Höheneinheiten (HE): | 1 HE |
| Bandbreite: | 16 MHz |
| Breite: | 482,6 mm |
| Erdungsdraht: | 4 mm² |
| Farbcode: | nach TIA/EIA 568A/B |
| Gehäusematerial LSA-Anschlussleiste: | PC |
| Gehäusematerial Panelrahmen: | Stahl |
| Gehäusematerial RJ45-Buchse: | PBT |
| Geschirmt: | Nein |
| Höhe: | 44,45 mm |
| Isolationswiderstand: | ≥ 500 MΩ |
| Kategorie: | 3 |
| Konform zu UL94: | V-0 |
| Kontaktbeschichtung: | vergoldet |
| Kontaktierungen LSA Leiste: | 200 |
| Kontaktwiderstand: | 100 mΩ |
| Material LSA Klemmen: | Phosphor Bronze, verzinnt |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Prüfspannung Dieelektrikum: | 750 V AC 60Hz |
| Querschnitt: | AWG 26 - AWG 22 |
| Spannungsfestigkeit: | 125 V AC RMS |
| Steckkraft: | ≤ 30 N |
| Steckverbindertyp: | RJ45 8(4) |
| Steckzyklen RJ45 Buchse: | 750 |
| Strombelastbarkeit: | 1,5 A |
| Temperaturbereich (Betrieb): | -10 – 60 °C |
| Tiefe: | 101,0 mm |
| Übertragung: | 10 MBit |
Technische Eigenschaften
| Anschlussart: | LSA |
|---|---|
| Anzahl der Höheneinheiten (HE): | 1 HE |
| Bandbreite: | 16 MHz |
| Breite: | 482,6 mm |
| Erdungsdraht: | 4 mm² |
| Farbcode: | nach TIA/EIA 568A/B |
| Gehäusematerial LSA-Anschlussleiste: | PC |
| Gehäusematerial Panelrahmen: | Stahl |
| Gehäusematerial RJ45-Buchse: | PBT |
| Geschirmt: | Nein |
| Höhe: | 44,45 mm |
| Isolationswiderstand: | ≥ 500 MΩ |
| Kategorie: | 3 |
| Konform zu UL94: | V-0 |
| Kontaktbeschichtung: | vergoldet |
| Kontaktierungen LSA Leiste: | 200 |
| Kontaktwiderstand: | 100 mΩ |
| Material LSA Klemmen: | Phosphor Bronze, verzinnt |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Prüfspannung Dieelektrikum: | 750 V AC 60Hz |
| Querschnitt: | AWG 26 - AWG 22 |
| Spannungsfestigkeit: | 125 V AC RMS |
| Steckkraft: | ≤ 30 N |
| Steckverbindertyp: | RJ45 8(4) |
| Steckzyklen RJ45 Buchse: | 750 |
| Strombelastbarkeit: | 1,5 A |
| Temperaturbereich (Betrieb): | -10 – 60 °C |
| Tiefe: | 101,0 mm |
| Übertragung: | 10 MBit |
Produktinformationen für Patch Panel 25 x RJ45 8/4 1HE ISDN, RAL7035, Cat. 3
Das graue ungeschirmte ISDN Patchpanel Cat.3 mit 25 RJ45-Buchsen von EFB-Elektronik unterstützt eine strukturierte Verkabelung im 19-Zoll-Rack. Mit 25 Buchsen und 1 HE Bauhöhe ist es für den kompakten Einbau in professionelle Verteilumgebungen ausgelegt.
• 25 RJ45-Buchsen auf 1 HE – Schafft eine kompakte Patchfeldlösung für übersichtliche Verteilungen im 19-Zoll-Rack.
• Kategorie 3 mit 16 MHz – Unterstützt Übertragungen bis 10 MBit und ist auf klassische ISDN-Anwendungen ausgelegt.
• LSA-Anschluss für AWG 26 bis AWG 22 – Erleichtert die flexible und präzise Installation in der strukturierten Verkabelung.
Die Ausführung als ungeschirmtes ISDN Patchpanel Cat.3 mit LSA-Anschluss ist auf eine saubere Auflegung im 19-Zoll-Rack ausgelegt. Der Steckverbindertyp RJ45 8(4) und die Montageart für den 482,6 mm (19 Zoll)-Einbau machen das Patchpanel für professionelle Rack-Installationen geeignet. In Grau und mit RAL 7035 fügt sich das 1 HE-Modul unauffällig in bestehende Systemumgebungen ein.
Technische Details
• Marke: EFB-Elektronik
• Anzahl der Buchsen/Kupplungen: 25
• Anzahl der Höheneinheiten (HE): 1 HE
• Steckverbindertyp: RJ45 8(4)
• Anschlussart: LSA
• Kategorie: 3
• Übertragung: 10 MBit
• Bandbreite: 16 MHz
• Querschnitt: AWG 26 - AWG 22
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Farbe: grau
• RAL-Nummer: 7035
• 25 RJ45-Buchsen auf 1 HE – Schafft eine kompakte Patchfeldlösung für übersichtliche Verteilungen im 19-Zoll-Rack.
• Kategorie 3 mit 16 MHz – Unterstützt Übertragungen bis 10 MBit und ist auf klassische ISDN-Anwendungen ausgelegt.
• LSA-Anschluss für AWG 26 bis AWG 22 – Erleichtert die flexible und präzise Installation in der strukturierten Verkabelung.
Die Ausführung als ungeschirmtes ISDN Patchpanel Cat.3 mit LSA-Anschluss ist auf eine saubere Auflegung im 19-Zoll-Rack ausgelegt. Der Steckverbindertyp RJ45 8(4) und die Montageart für den 482,6 mm (19 Zoll)-Einbau machen das Patchpanel für professionelle Rack-Installationen geeignet. In Grau und mit RAL 7035 fügt sich das 1 HE-Modul unauffällig in bestehende Systemumgebungen ein.
Technische Details
• Marke: EFB-Elektronik
• Anzahl der Buchsen/Kupplungen: 25
• Anzahl der Höheneinheiten (HE): 1 HE
• Steckverbindertyp: RJ45 8(4)
• Anschlussart: LSA
• Kategorie: 3
• Übertragung: 10 MBit
• Bandbreite: 16 MHz
• Querschnitt: AWG 26 - AWG 22
• Montageart: 482,6 mm (19 Zoll)-Einbau
• Farbe: grau
• RAL-Nummer: 7035
| Anschlussart: | LSA |
|---|---|
| Anzahl der Höheneinheiten (HE): | 1 HE |
| Bandbreite: | 16 MHz |
| Breite: | 482,6 mm |
| Erdungsdraht: | 4 mm² |
| Farbcode: | nach TIA/EIA 568A/B |
| Gehäusematerial LSA-Anschlussleiste: | PC |
| Gehäusematerial Panelrahmen: | Stahl |
| Gehäusematerial RJ45-Buchse: | PBT |
| Geschirmt: | Nein |
| Höhe: | 44,45 mm |
| Isolationswiderstand: | ≥ 500 MΩ |
| Kategorie: | 3 |
| Konform zu UL94: | V-0 |
| Kontaktbeschichtung: | vergoldet |
| Kontaktierungen LSA Leiste: | 200 |
| Kontaktwiderstand: | 100 mΩ |
| Material LSA Klemmen: | Phosphor Bronze, verzinnt |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Prüfspannung Dieelektrikum: | 750 V AC 60Hz |
| Querschnitt: | AWG 26 - AWG 22 |
| Spannungsfestigkeit: | 125 V AC RMS |
| Steckkraft: | ≤ 30 N |
| Steckverbindertyp: | RJ45 8(4) |
| Steckzyklen RJ45 Buchse: | 750 |
| Strombelastbarkeit: | 1,5 A |
| Temperaturbereich (Betrieb): | -10 – 60 °C |
| Tiefe: | 101,0 mm |
| Übertragung: | 10 MBit |
| Anschlussart: | LSA |
|---|---|
| Anzahl der Höheneinheiten (HE): | 1 HE |
| Bandbreite: | 16 MHz |
| Breite: | 482,6 mm |
| Erdungsdraht: | 4 mm² |
| Farbcode: | nach TIA/EIA 568A/B |
| Gehäusematerial LSA-Anschlussleiste: | PC |
| Gehäusematerial Panelrahmen: | Stahl |
| Gehäusematerial RJ45-Buchse: | PBT |
| Geschirmt: | Nein |
| Höhe: | 44,45 mm |
| Isolationswiderstand: | ≥ 500 MΩ |
| Kategorie: | 3 |
| Konform zu UL94: | V-0 |
| Kontaktbeschichtung: | vergoldet |
| Kontaktierungen LSA Leiste: | 200 |
| Kontaktwiderstand: | 100 mΩ |
| Material LSA Klemmen: | Phosphor Bronze, verzinnt |
| Montageart: | 482,6 mm (19 Zoll)-Einbau |
| Prüfspannung Dieelektrikum: | 750 V AC 60Hz |
| Querschnitt: | AWG 26 - AWG 22 |
| Spannungsfestigkeit: | 125 V AC RMS |
| Steckkraft: | ≤ 30 N |
| Steckverbindertyp: | RJ45 8(4) |
| Steckzyklen RJ45 Buchse: | 750 |
| Strombelastbarkeit: | 1,5 A |
| Temperaturbereich (Betrieb): | -10 – 60 °C |
| Tiefe: | 101,0 mm |
| Übertragung: | 10 MBit |
Sicherheitshinweise
Warnung: Gefahr durch elektrische Schläge und Kurzschlüsse! Achten Sie auf eine ordnungsgemäße Erdung, um elektrische Schläge zu vermeiden. Vermeiden Sie eine Überlastung, da diese zu Überhitzung und Kurzschlüssen führen kann. Überprüfen Sie, dass das Gehäuse unbeschädigt ist und keine freiliegenden Kontakte oder blanken Leitungen vorhanden sind. Stellen Sie sicher, dass alle elektrischen Anschlüsse korrekt ausgeführt sind und die Umgebungsbedingungen den technischen Vorgaben entsprechen. Halten Sie immer ausreichenden Abstand zu stromführenden Geräten und vermeiden Sie Fehlanwendungen.
