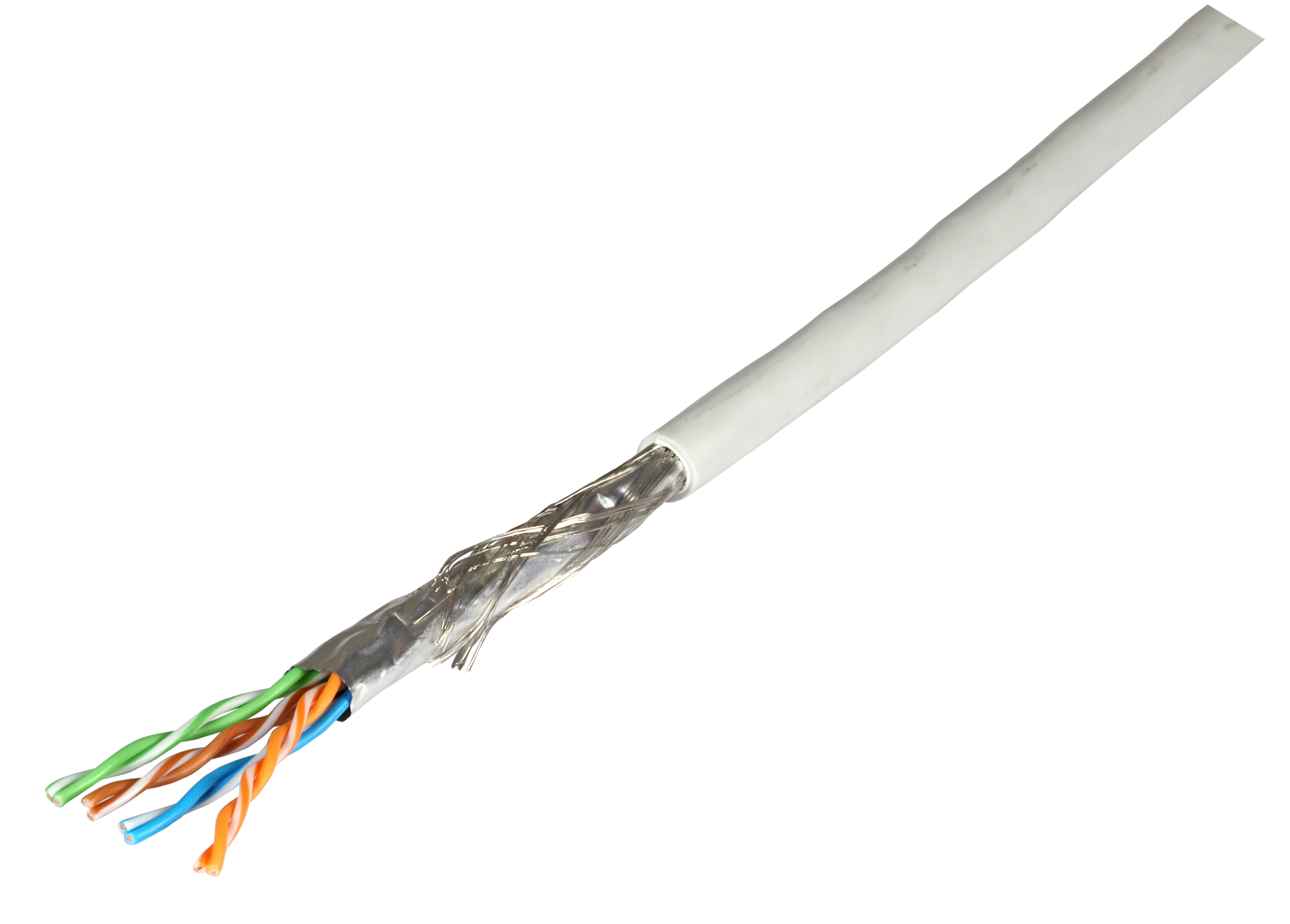

Cat.5e Draka UC300 MHz SF/UTP
Patchkabel Cat5e SF/UTP 300MHz 4x2xAWG26, FRNC-B, grau
Artikelnummer:
99258.1
EAN Nr.:
8717511147996
Produktinformationen für Patchkabel Cat5e SF/UTP 300MHz 4x2xAWG26, FRNC-B, grau
DRAKA Patchkabel UC300 HS26. Elektrisch und mechanisch hochwertiges 300 MHz Rangierkabel. Als Daten-Rangierkabel in Patchfeldern und als Geräteanschlusskabel. Speziell geeignet für alle Anwendungen der Klasse D.
Technische Eigenschaften
| AWG-Querschnitt: | 26/7 |
|---|---|
| Ader-Isolation: | PVC |
| Ader-Kennzeichnung: | Farbe |
| Armierung: | ohne |
| Biegeradius (dynamisch): | 50 mm |
| Biegeradius (statisch): | 25 mm |
| Direktive/Verordnung: | RoHS 2011/65/UE |
| Euroklasse: | Eca |
| Flammwidrig: | nach EN 60332-1 |
| Halogenfrei: | nach EN 60754-1/2 |
| Halogenfrei nach EN 50267-2-2: | Ja |
| Harmonisierte Norm: | EN 50575 |
| Installationsstandard: | EN 50174 |
| Isolationswiderstand (500V): | ≥ 2000 MOhm/km |
| Kabel: |
EN 50288-4-1 300 IEC 61156-6 |
| Kabelaufbau: | SF/UTP |
| Kabel silikonfrei: | Ja |
| Kabeltyp: | Draka UC300 HS26 |
| Kapazität gegen Erde: | 43 pF/km |
| Kategorie: | 5e |
| Kopplungsdämpfung: | ≥ 75 dB |
| Laufzeitunterschied: | 20 ns/100m |
| Leiter-Klasse: | Kl.2 = mehrdrähtig |
| Leiter-Material: | Cu, verzinnt |
| Leiterdurchmesser: | 0,48 mm |
| Leiternennquerschnitt: | 0,16 mm² |
| Mantel-Material: | FRNC-B |
| Max. Frequenz: | 300 MHz |
| NVP-Wert: | 67 % |
| PoE: |
nach IEEE802.3af PoE nach IEEE802.3at PoE+ nach IEEE802.3bt 4PPoE |
| Prüfspannung DC, 1 min: | 1000 V |
| Raucharm: | nach EN 61034 |
| Raucharm nach EN 61034-2: | Nein |
| Schirm über Verseilelement: | ohne |
| Schirm über Verseilung: | Folie + Geflecht |
| Schleifenwiderstand: | 260 Ohm/km |
| Transferimpedanz bei 1MHz: | 30 mOhm/m |
| Transferimpedanz bei 10MHz: | 30 mOhm/m |
| Transferimpedanz bei 30MHz: | 50 mOhm/m |
| Trennklasse gem. EN50174-2: | C |
| UV beständig: | Nein |
| Verkabelungsstandards: |
EN 50173-1 ISO/IEC 11801 |
| Verseilelement: | Paare |
| Wellenwiderstand: | 100 ± 5 Ohm |
| Widerstandsunsymmetrie: | 3 % |
| Zul. Kabelaußentemperatur, Lagerung: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, fest verlegt: | -20 – 60 °C |
| Zul. Kabelaußentemperatur, in Bewegung: | 0 – 50 °C |
| Übertragungsstandards: | IEEE 802.3 10Mbit bis 2.5Gbit |
Varianten
| Art. Nr. | Bezeichnung | Mantel-Farbe | Typ | Ader-Zahl | Länge | Cu-Zahl | Gewicht | Max. Zugkraft | Außendurchmesser ca. | Brandlast | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 99258.1000 | Patchkabel Cat5e SF/UTP 300MHz, 4x2xAWG26, FRNC-B, grau | grau | simplex | 8 | 1000,0 m | 22,5 kg/km | 37 kg/km | 100 N | 5,7 mm | 369 MJ/km | |
| 99253.1000 | Patchkabel Cat5e SF/UTP 300MHz, 4x2xAWG26, FRNC-B, grün | grün | simplex | 8 | 1000,0 m | 22,5 kg/km | 37 kg/km | 100 N | 5,7 mm | 369 MJ/km | |
| 99254.1000 | Patchkabel Cat5e SF/UTP 300MHz, 4x2xAWG26, FRNC-B, blau | blau | simplex | 8 | 1000,0 m | 22,5 kg/km | 37 kg/km | 100 N | 5,7 mm | 369 MJ/km | |
| 99255.1000 | Patchkabel Cat5e SF/UTP 300MHz, 4x2xAWG26, FRNC-B, gelb | gelb | simplex | 8 | 1000,0 m | 22,5 kg/km | 37 kg/km | 100 N | 5,7 mm | 369 MJ/km | |
| 99256.1000 | Patchkabel Cat5e SF/UTP 300MHz, 4x2xAWG26, FRNC-B, rot | rot | simplex | 8 | 1000,0 m | 22,5 kg/km | 37 kg/km | 100 N | 5,7 mm | 369 MJ/km | |
| 99253.1 | Patchkabel Cat5e SF/UTP 300MHz 4x2xAWG26, FRNC-B grün | grün | simplex | 8 | 1,0 m | 22,5 kg/km | 37 kg/km | 100 N | 5,7 mm | 369 MJ/km | |
| 99253.100 | Patchkabel Cat5e SF/UTP 300MHz 4x2xAWG26, FRNC-B grün 100M | grün | simplex | 8 | 100,0 m | 22,5 kg/km | 37 kg/km | 100 N | 5,7 mm | 369 MJ/km | |
| 99254.1 | Patchkabel Cat5e SF/UTP 300MHz 4x2xAWG26, FRNC-B blau | blau | simplex | 8 | 1,0 m | 22,5 kg/km | 37 kg/km | 100 N | 5,7 mm | 369 MJ/km | |
| 99254.100 | Patchkabel Cat5e SF/UTP 300MHz 4x2xAWG26, FRNC-B blau 100M | blau | simplex | 8 | 100,0 m | 22,5 kg/km | 37 kg/km | 100 N | 5,7 mm | 369 MJ/km | |
| 99255.1 | Patchkabel Cat5e SF/UTP 300MHz 4x2xAWG26, FRNC-B, gelb | gelb | simplex | 8 | 1,0 m | 22,5 kg/km | 37 kg/km | 100 N | 5,7 mm | 369 MJ/km | |
| 99256.1 | Patchkabel Cat5e SF/UTP 300MHz 4x2xAWG26, FRNC-B, rot | rot | simplex | 8 | 1,0 m | 22,5 kg/km | 37 kg/km | 100 N | 5,7 mm | 369 MJ/km | |
| 99258.1 | Patchkabel Cat5e SF/UTP 300MHz 4x2xAWG26, FRNC-B, grau | grau | simplex | 8 | 1,0 m | 22,5 kg/km | 37 kg/km | 100 N | 5,7 mm | 369 MJ/km | |
| 99258.100 | Patchkabel Cat5e SF/UTP 300MHz 4x2xAWG26, FRNC-B grau 100m | grau | simplex | 8 | 100,0 m | 22,5 kg/km | 37 kg/km | 100 N | 5,7 mm | 369 MJ/km | |
| 99259.1000 | Patchkabel Cat5e SF/UTP 300MHz, 4x2xAWG26, FRNC-B, schwarz | schwarz | simplex | 8 | 1000,0 m | 22,5 kg/km | 37 kg/km | 100 N | 5,7 mm | 369 MJ/km |
Sicherheitshinweise
Benutzen Sie das Gerät nicht, wenn Kabel oder Stecker beschädigt sind. Dieses Gerät darf nur in trockenen Umgebungen verwendet werden. Vermeiden Sie fehlerhafte elektrische Anschlüsse. Verwenden Sie das Gerät nur innerhalb des angegebenen Spannungsbereiches.
Herstellerangabe
Draka Comteq Germany GmbH & Co. KG
Piccoloministraße 2
51063 Köln
kontakt@prysmian.com
https://de.prysmiangroup.com/
