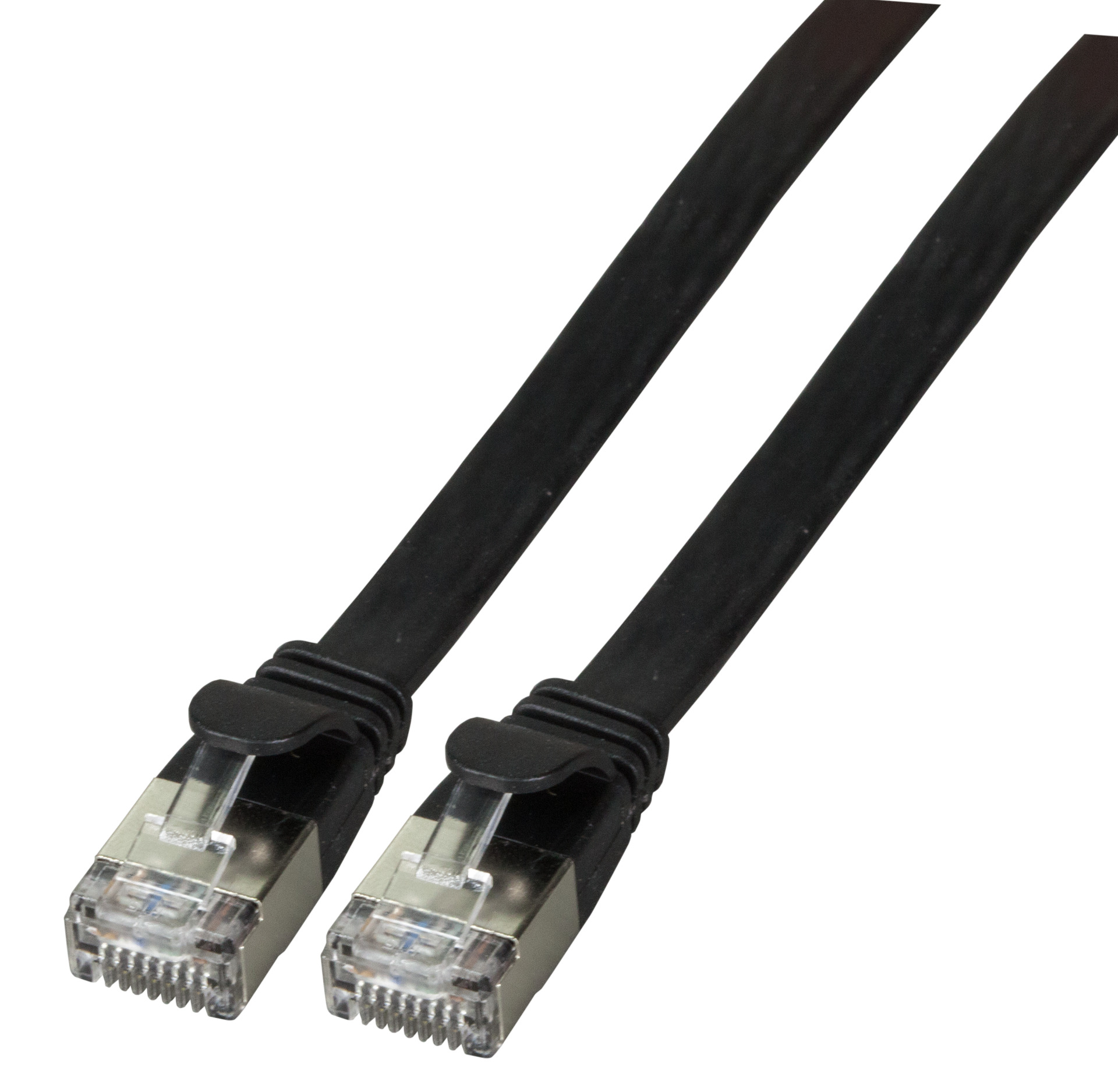

RJ45 Flachpatchkabel Cat.6A U/FTP PVC schwarz





RJ45 Flachpatchkabel Cat.6A U/FTP PVC schwarz 0,15m
Artikelnummer:
K5545SW.0,15
EAN Nr.:
4049759236380
Produktinformationen für RJ45 Flachpatchkabel Cat.6A U/FTP PVC schwarz 0,15m
RJ45 Flachpatchkabel Cat.6A U/FTP PVC
Das Cat.6A (TIA) Patchkabel besitzt vergoldete Kontakte und ermöglicht als Übertragungsstandard 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• U/FTP Kabel mit AWG30/7
• Mantelmaterial aus Polyvinylchlorid (PVC)
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus Polyvinylchlorid (PVC) Material. Zusätzlich bietet das Kabel die Option zur Stromversorgung durch PoE+ nach IEEE802.3at und PoE nach IEEE802.3af.
Die Belegung der besonders kurzen RJ45-Stecker erfolgt nach TIA/EIA 568B und ist 1:1. Geeignet für den Temperaturbereich -20 – 55 °C.
Das Datenkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von 500 MHz wird dadurch erreicht.
Das Cat.6A (TIA) Patchkabel besitzt vergoldete Kontakte und ermöglicht als Übertragungsstandard 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• U/FTP Kabel mit AWG30/7
• Mantelmaterial aus Polyvinylchlorid (PVC)
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus Polyvinylchlorid (PVC) Material. Zusätzlich bietet das Kabel die Option zur Stromversorgung durch PoE+ nach IEEE802.3at und PoE nach IEEE802.3af.
Die Belegung der besonders kurzen RJ45-Stecker erfolgt nach TIA/EIA 568B und ist 1:1. Geeignet für den Temperaturbereich -20 – 55 °C.
Das Datenkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von 500 MHz wird dadurch erreicht.
Technische Eigenschaften
Ausführung: | Geschirmt |
---|---|
Steckverbindertyp Anschluss 1: | RJ45 8(8) |
Steckverbindertyp Anschluss 2: | RJ45 8(8) |
Kategorie: | 6A (TIA) |
Mantel-Farbe: | schwarz |
(Halogenfrei): | Nein |
AWG-Querschnitt: | 30/7 |
Ausführung flammwidrig: | Nein |
Außendurchmesser des Kabels: | 7,0*2,2 mm |
Bandbreite: | 500MHz |
Belegung: | nach TIA/EIA 568B |
Betriebs-/Bemessungsspannung: | max. 50 V DC |
Biegeradius: | >20 mm |
Chemisch beständig: | Nein |
Einsatzgebiet: |
Industrial Ethernet Strukturierte Gebäudeverkabelung |
Farbe der Knickschutztülle: | schwarz |
Flammwidrig: | nach IEC60332-1 |
Geeignet für Schutzart (IP): | IP20 |
Halogen frei: | Nein |
Impedanz: | 100 ±15 Ω |
Isolationswiderstand: | 100 MΩ |
Kabelaufdruck: | Cat.6A Patchcord SUPERFLEX S/FTP www.efb-elektronik.de |
Kabelkonstruktion: | 4x2 |
Kabeltyp: | U/FTP |
Knickschutztülle: | angespritzt |
Kontakte: | Vergoldet |
Leitermaterial: | Kupfer |
Leiterwiderstand DC: | 376 Ω/km |
Längenaufdruck: | Nein |
Mantelmaterial: | Polyvinylchlorid (PVC) |
NVP-Wert: | 76 % |
Ozon beständig: | Nein |
Pinbelegung: | 1:1 |
Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
Rasthebelschutz: | Ja |
Schirmkontaktierung: | Punktueller Schirmkontakt |
Schleifenwiderstand: | 752 Ω/km |
Silikonfrei: | Ja |
Steckertyp: | RJ45 kurze Ausführung |
Steckverbinder: | IEC 60603-7-51 |
Steckzyklen: | ≥750 |
Strombelastbarkeit: | max. 1 A |
Temperaturbereich: | -20 – 55 °C |
Verkabelungsstandard: |
ANSI/TIA-568 EN50173 ISO/IEC 11801 |
Widerstandsunsymmetrie: | < 4 % |
Ölbeständig: | Nein |
Ölbeständig nach EN 60811-2-1: | Nein |
Ölbeständig nach EN 60811-404: | Nein |
Übertragung: | 10Gbit |
Varianten
Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
---|---|---|---|---|---|
K5545SW.0,15 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC schwarz 0,15m | 0,15 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
K5545SW.0,25 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC schwarz 0,25m | 0,25 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
K5545SW.0,5 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC schwarz 0,5m | 0,5 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
K5545SW.1 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC schwarz 1m | 1,0 m | PoE nach IEEE802.3af;PoE nach IEEE802.3at | ±5 % | |
K5545SW.1,5 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC schwarz 1,5m | 1,5 m | PoE nach IEEE802.3af | ±5 % | |
K5545SW.2 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC schwarz 2m | 2,0 m | PoE nach IEEE802.3af | ±5 % | |
K5545SW.3 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC schwarz 3m | 3,0 m | PoE nach IEEE802.3af | ±5 % | |
K5545SW.5 | RJ45 Flachpatchkabel Cat.6A U/FTP PVC schwarz 5m | 5,0 m | PoE nach IEEE802.3af | ±5 % |
