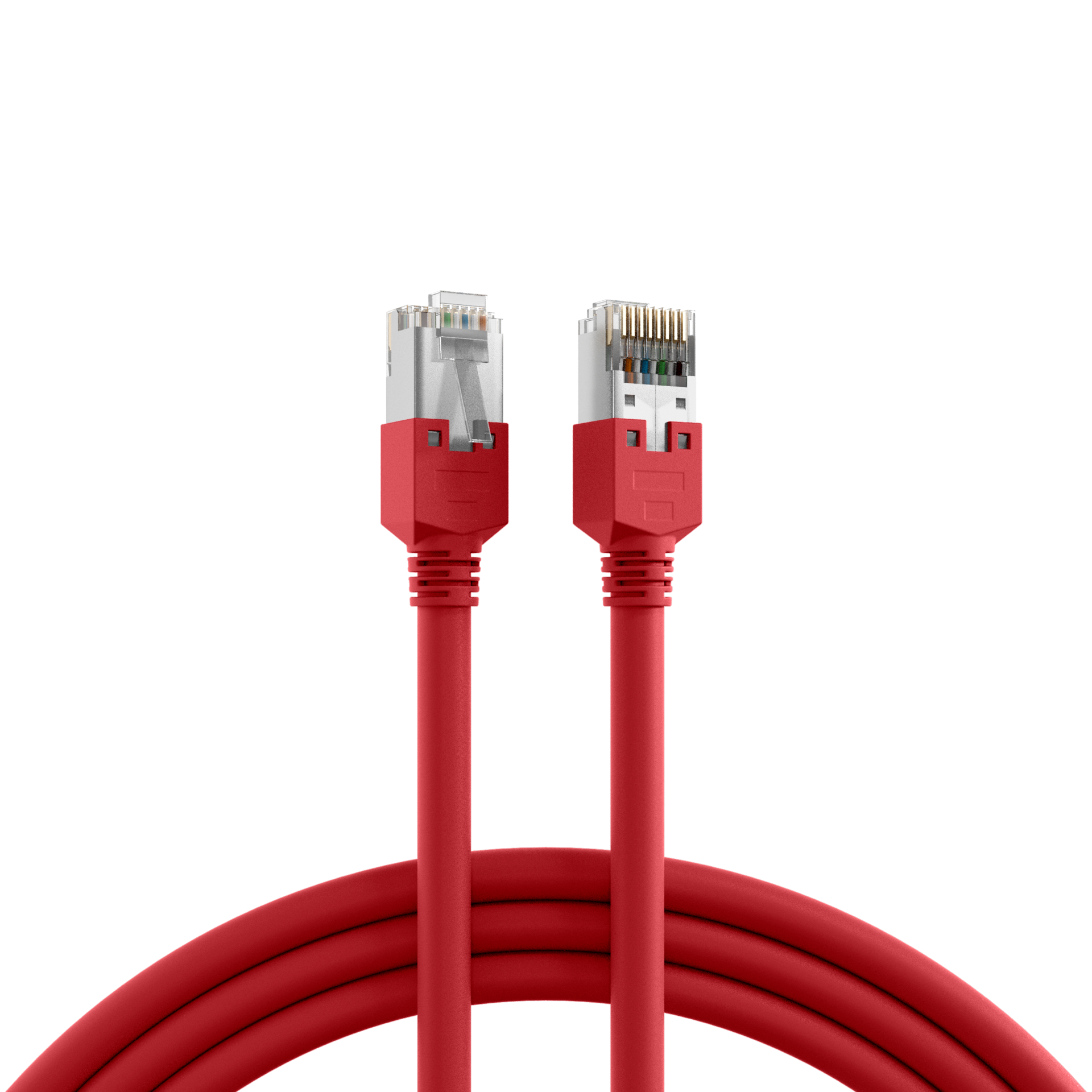

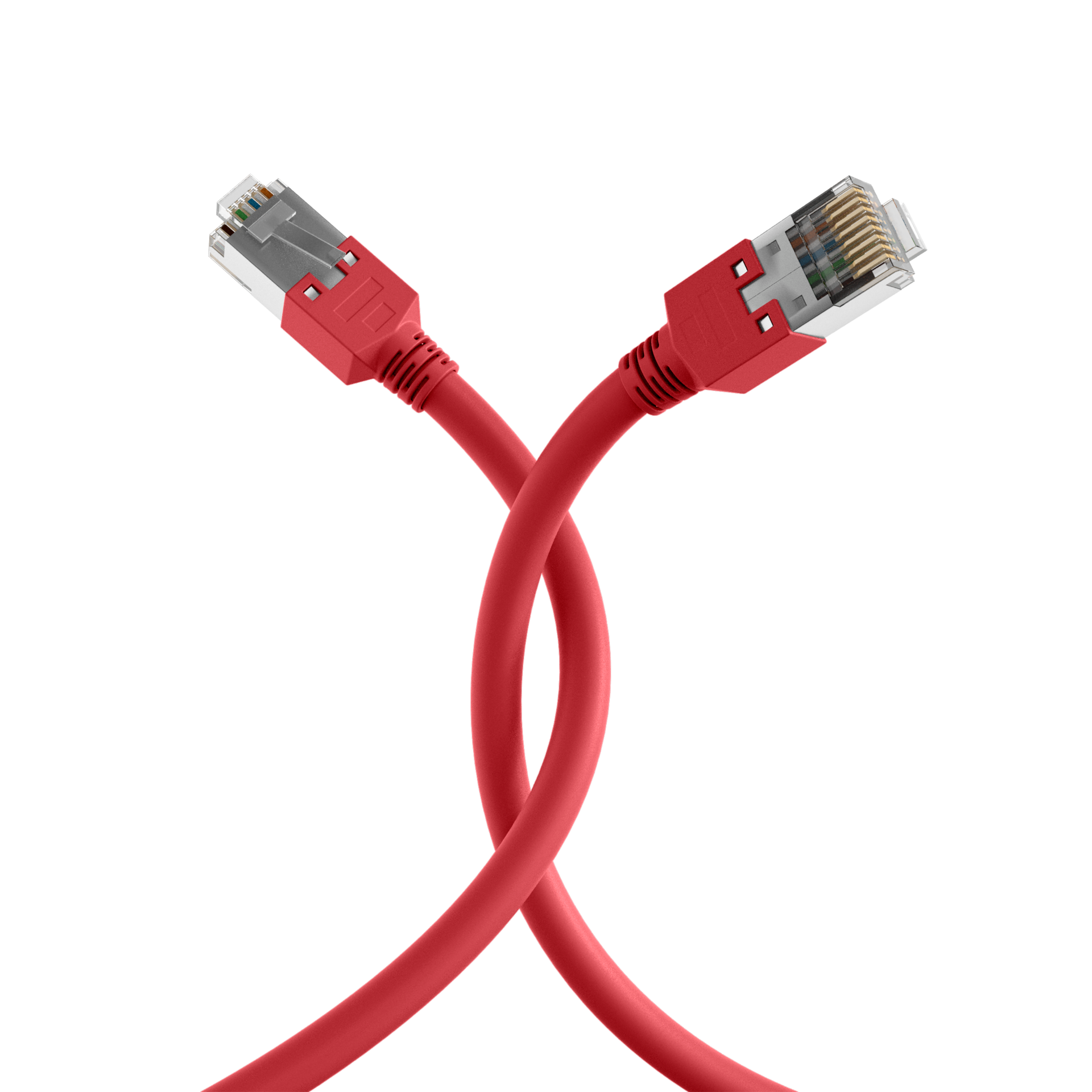

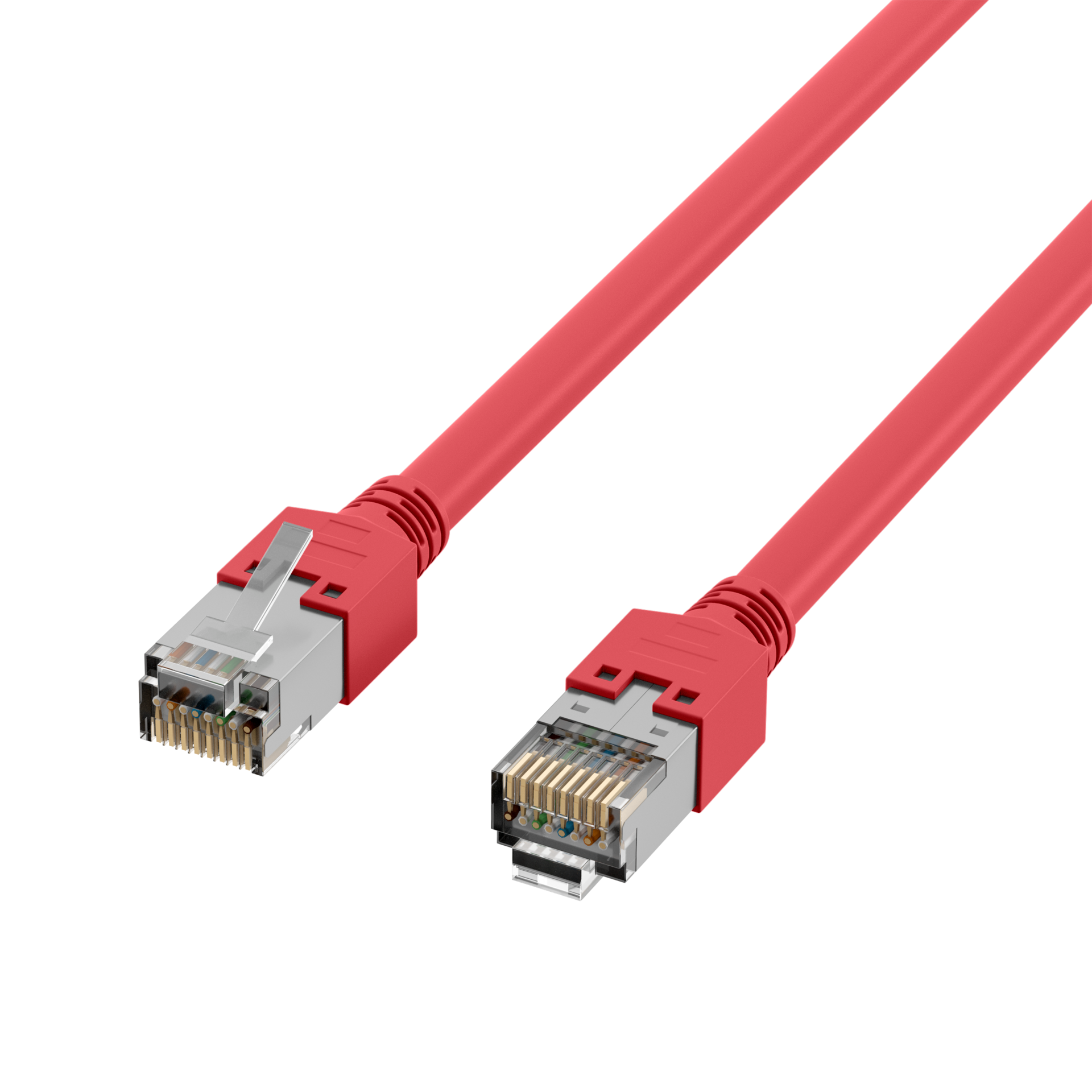

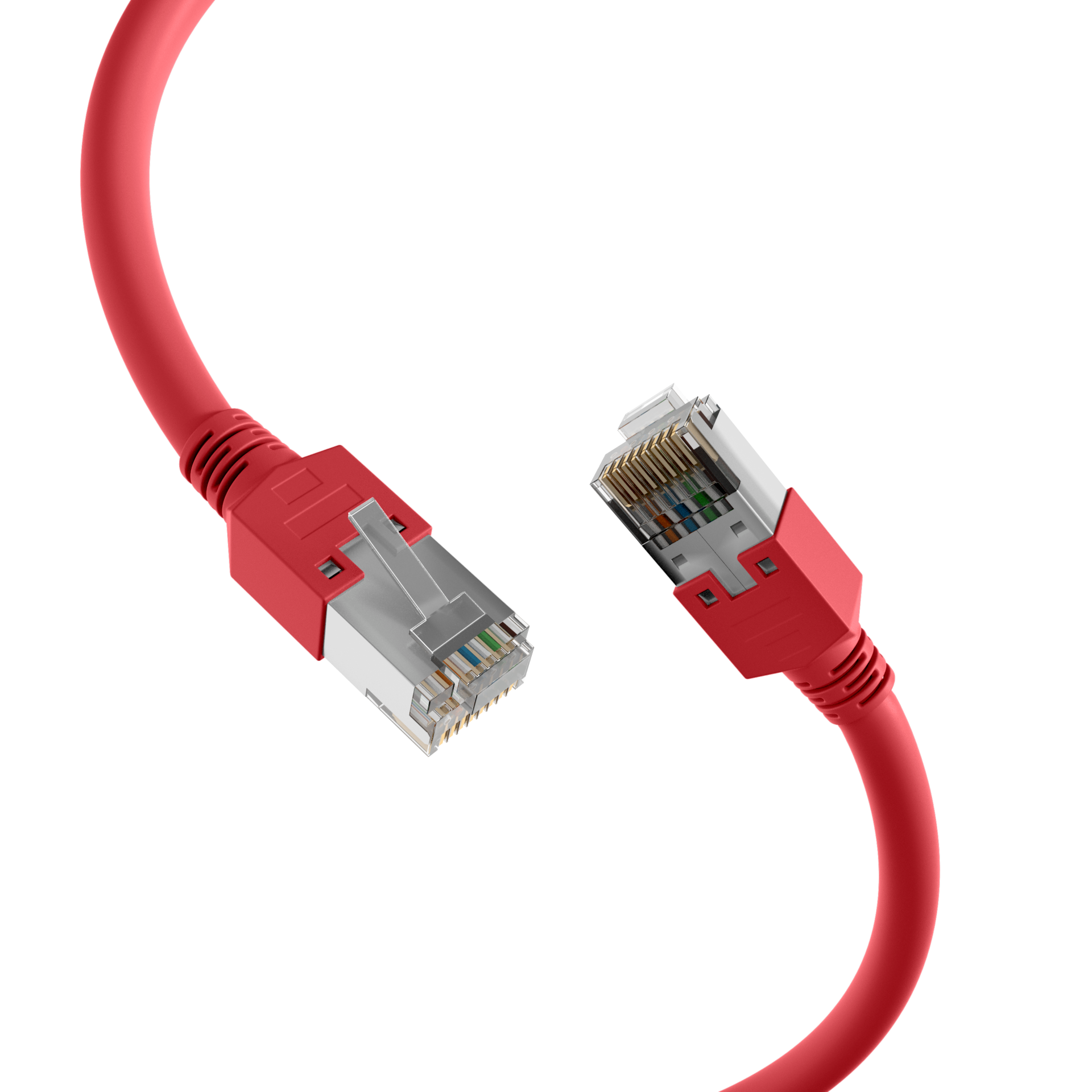

RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot
RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 0,15m
Artikelnummer:
K8076.0,15
Produktinformationen für RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 0,15m
RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11
Das Cat.5e Patchkabel hat vergoldete Kontakte und ermöglicht als Übertragungsstandard 2,5Gbit Ethernet.
Technische Produkteigenschaften
• Cat.5e
• F/UTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der TM11-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Eine Bandbreite von 100 MHz wird damit erzielt.
Das Cat.5e Patchkabel hat vergoldete Kontakte und ermöglicht als Übertragungsstandard 2,5Gbit Ethernet.
Technische Produkteigenschaften
• Cat.5e
• F/UTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Zusätzlich bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der TM11-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Eine Bandbreite von 100 MHz wird damit erzielt.
Technische Eigenschaften
| Ausführung: | Geschirmt |
|---|---|
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Kategorie: | 5e |
| Mantel-Farbe: | rot |
| AWG-Querschnitt: | 26/7 |
| Ausführung flammwidrig: | Ja |
| Außendurchmesser des Kabels: | 5,4 mm |
| Bandbreite: | 100MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >20 mm |
| Einsatzgebiet: |
Industrial Ethernet Rechenzentrum Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | rot |
| Flammwidrig: | nach IEC60332-1 |
| Geeignet für Schutzart (IP): | IP20 |
| Halogen frei: | nach IEC60754-2 |
| Halogenfrei: | Ja |
| Impedanz: | 100 ±15 Ω |
| Isolationswiderstand: | > 2000 MΩ |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | F/UTP |
| Kabeltyp nach Hersteller: | Draka UC300 S26 |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 130 Ω/km |
| Längenaufdruck: | Nein |
| Mantelmaterial: | LSZH |
| NVP-Wert: | 67 % |
| POE Klasse: |
4PPoE nach IEEE802.3bt PoE+ nach IEEE802.3at PoE nach IEEE802.3af |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Nein |
| Raucharm: | nach IEC61034 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | < 260 Ω/km |
| Steckertyp: | TM11 |
| Steckverbinder: | IEC 60603-7-3 |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| Verkabelungsstandard: |
ANSI/TIA-568-C.2 EN50173 ISO/IEC 11801 |
| Widerstandsunsymmetrie: | < 3 % |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Ölbeständig nach EN 60811-404: | Nein |
| Übertragung: | 2,5Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| K8076.0,15 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 0,15m | 0,15 m | ±5 % | |
| K8076.0,50 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 0,5m | 0,5 m | ±5 % | |
| K8076.1 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 1m | 1,0 m | ±5 % | |
| K8076.1,5 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 1,5m | 1,5 m | ±5 % | |
| K8076.2 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 2m | 2,0 m | ±5 % | |
| K8076.3 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 3m | 3,0 m | ±5 % | |
| K8076.5 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 5m | 5,0 m | ±5 % | |
| K8076.7,5 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 7,5m | 7,5 m | ±5 % | |
| K8076.10 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 10m | 10,0 m | ±5 % | |
| K8076.15 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 15m | 15,0 m | ±5 % | |
| K8076.25 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 25m | 25,0 m | ±5 % | |
| K8076.30 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 30m | 30,0 m | ±5 % | |
| K8076.40 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 40m | 40,0 m | ±5 % | |
| K8076.50 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 50m | 50,0 m | ±5 % | |
| K8076.0,25 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 rot 0,25m | 0,25 m | ±5 % |
