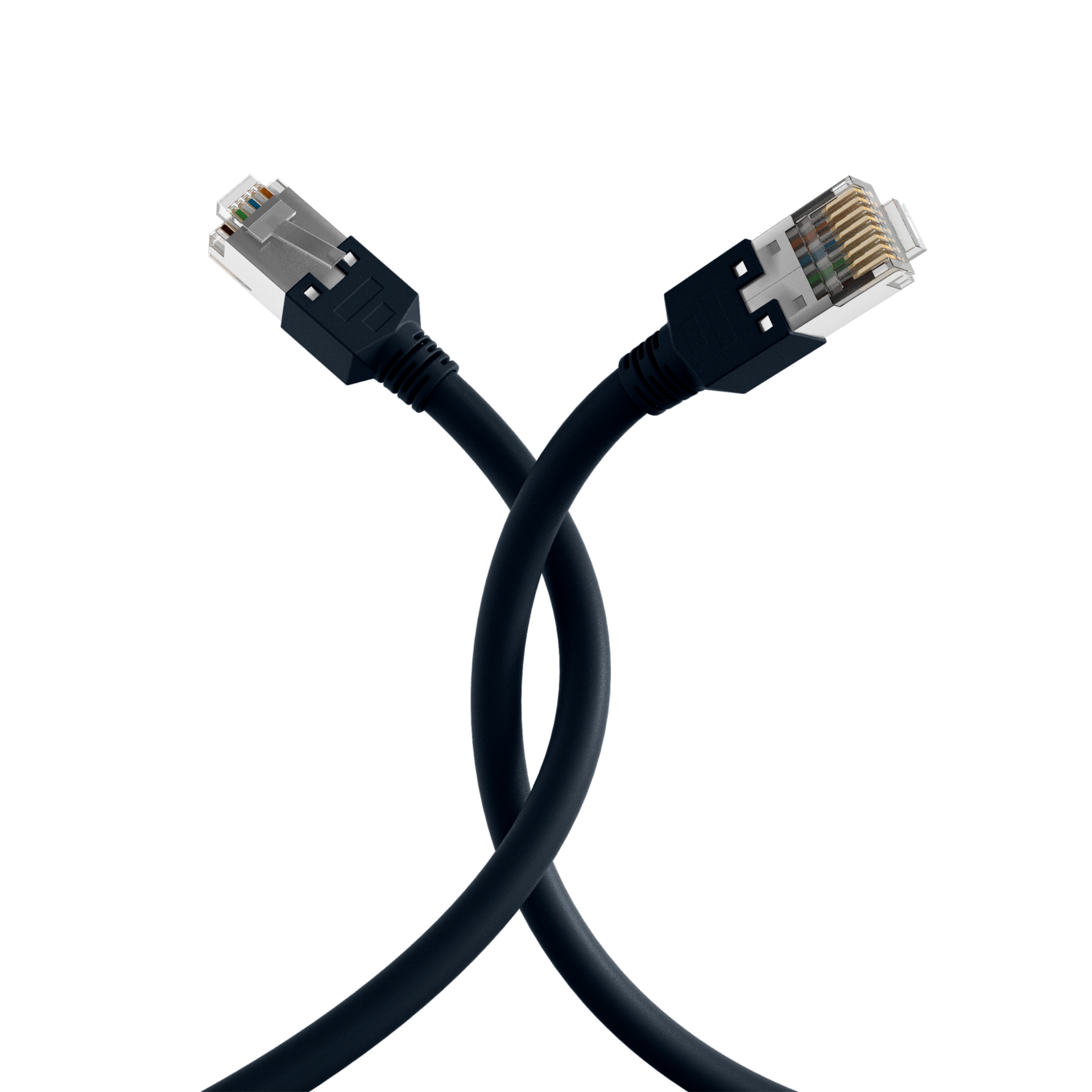

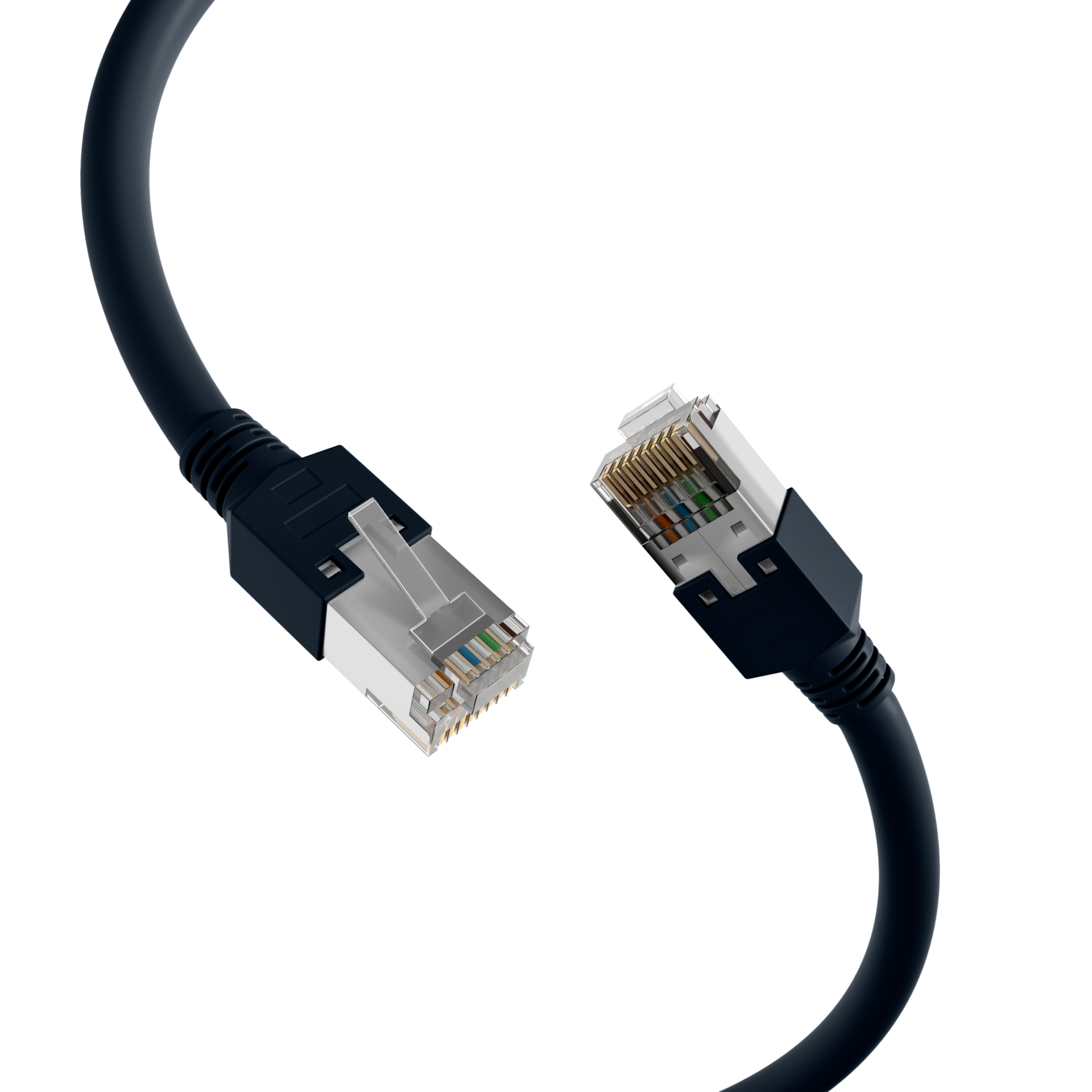

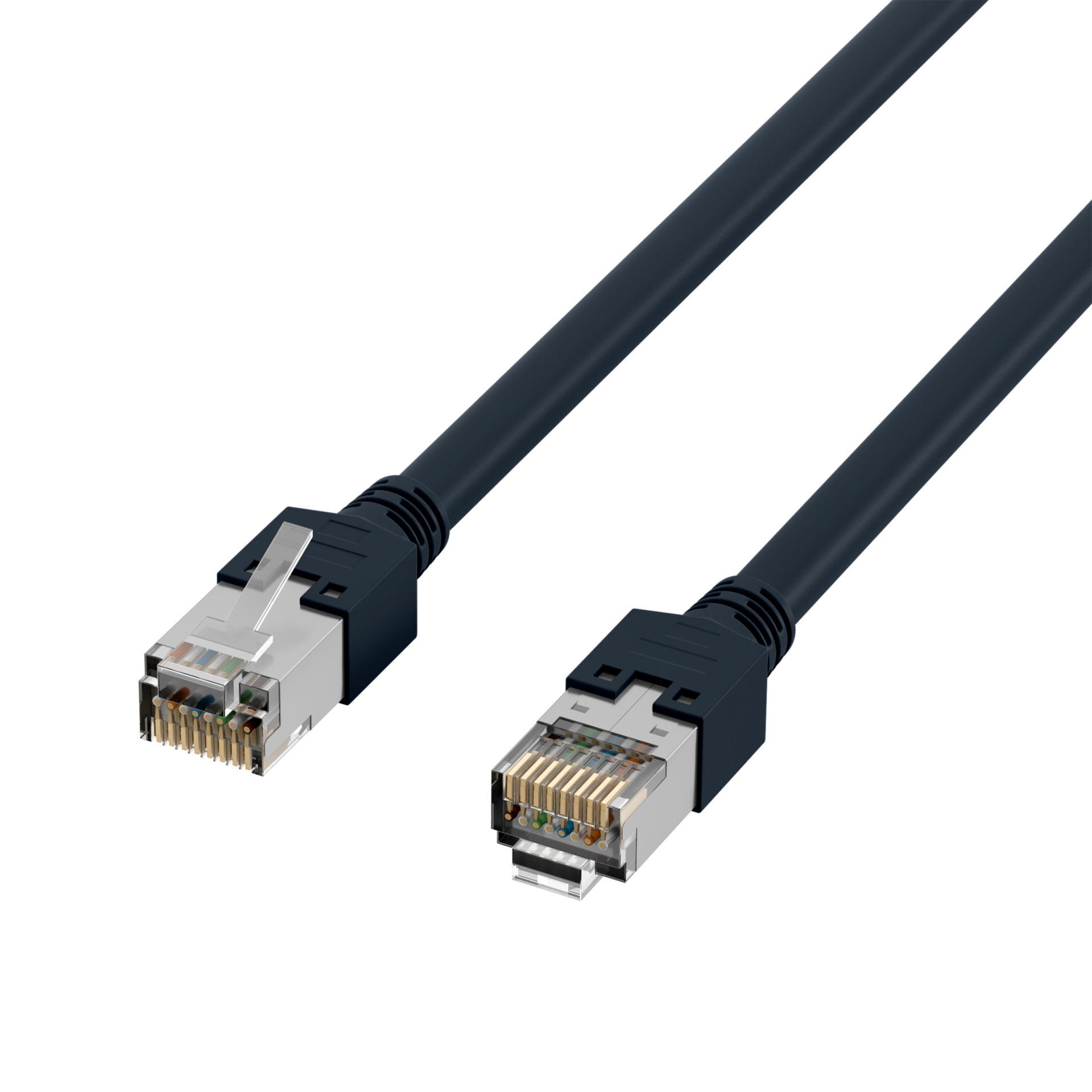

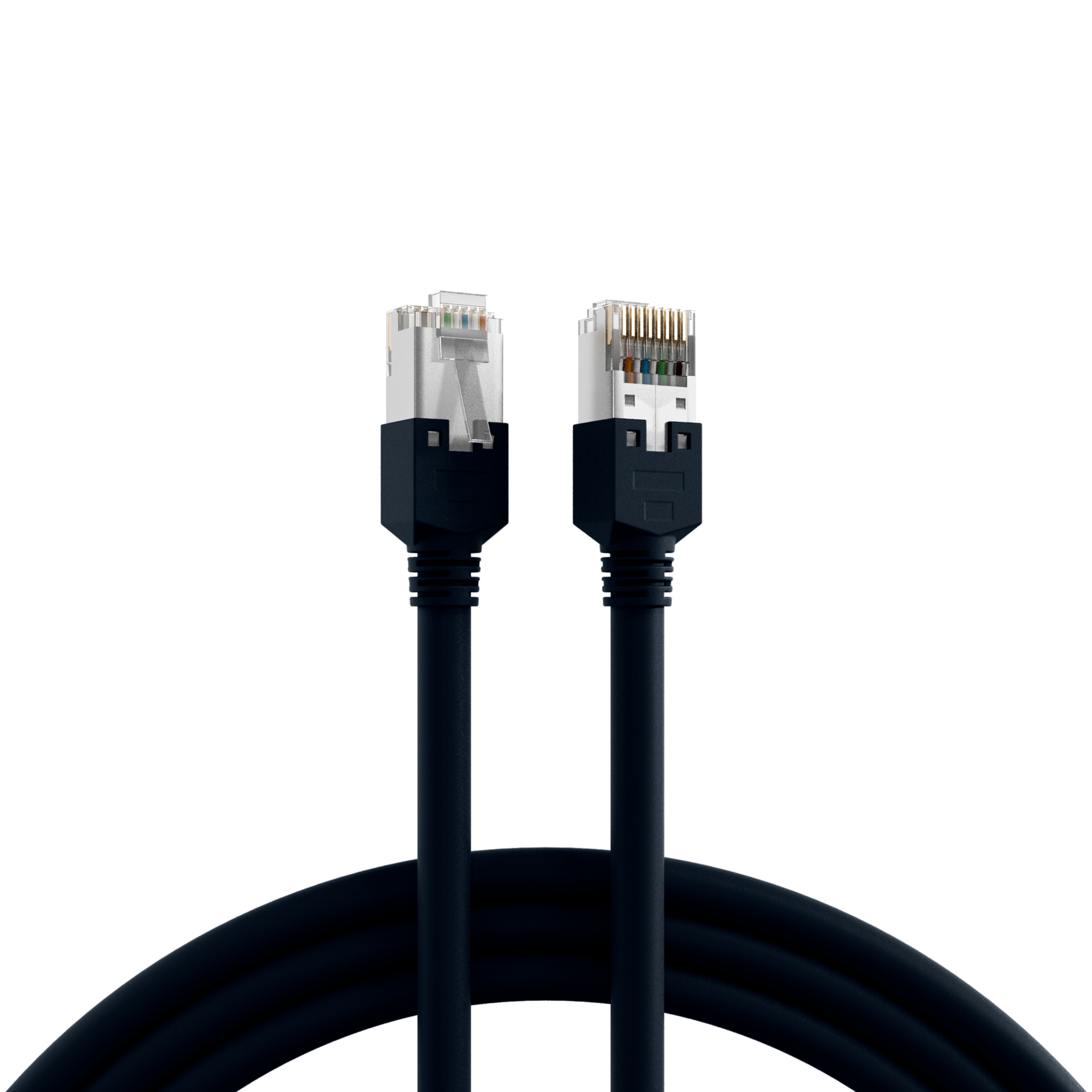

RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz
RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 0,15m
Artikelnummer:
K8072.0,15
EAN Nr.:
4049759285180
Produktinformationen für RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 0,15m
RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11
Das Cat.5e Patchkabel besitzt vergoldete Kontakte und ermöglicht als Übertragungsstandard 2,5Gbit Ethernet.
Technische Produkteigenschaften
• Cat.5e
• F/UTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Weiterhin bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der TM11-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das Netzwerkkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Die Bandbreite beträgt dabei bis zu 100 MHz.
Das Cat.5e Patchkabel besitzt vergoldete Kontakte und ermöglicht als Übertragungsstandard 2,5Gbit Ethernet.
Technische Produkteigenschaften
• Cat.5e
• F/UTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Weiterhin bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der TM11-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das Netzwerkkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Die Bandbreite beträgt dabei bis zu 100 MHz.
Technische Eigenschaften
| AWG-Querschnitt: | 26/7 |
|---|---|
| Ausführung: | Geschirmt |
| Ausführung flammwidrig: | nach IEC60332-1 |
| Außendurchmesser des Kabels: | 5,4 mm |
| Bandbreite: | 100MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >20 mm |
| Chemisch beständig: | Nein |
| Einsatzort: | Industrial Ethernet |
| Einsatzort: | Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | schwarz |
| Geeignet für Schutzart (IP): | IP20 |
| Halogenfrei: | nach IEC60754-2 |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 ±15 Ω |
| Isolationswiderstand: | > 2000 MΩ |
| Kabelform: | rund |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | F/UTP |
| Kabeltyp nach Hersteller: | Draka UC300 S26 |
| Kategorie: | 5E |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 130 Ω/km |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | schwarz |
| Mantel-Material: | LSZH |
| NVP-Wert: | 67 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Nein |
| Raucharm: | nach IEC61034 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | < 260 Ω/km |
| Steckertyp: | TM11 |
| Steckverbinder: | IEC 60603-7-3 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | >750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 60 °C |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| UL approbiert: | False |
| UV beständig: | Nein |
| Verkabelungsstandard: | EN50173 |
| Verkabelungsstandard: | ISO/IEC 11801 |
| Verkabelungsstandard: | ANSI/TIA-568 |
| Widerstandsunsymmetrie: | 3 % |
| Ölbeständig: | Nein |
| Übertragung: | 2,5Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K8072.0,15 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 0,15m | 0.15 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8072.0,25 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 0,25m | 0.25 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8072.0,50 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 0,5m | 0.5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8072.1 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 1m | 1,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8072.1,5 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 1,5m | 1,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8072.2 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 2m | 2,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8072.3 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 3m | 3,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8072.5 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 5m | 5.0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8072.7,5 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 7,5m | 7.5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8072.10 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 10m | 10,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8072.15 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 15m | 15,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8072.20 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 20m | 20.0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8072.25 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 25m | 25.0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at | ±5 % | |
| K8072.30 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 30m | 30,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at | ±5 % | |
| K8072.40 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 40m | 40.0 m | PoE nach IEEE802.3af | ±5 % | |
| K8072.50 | RJ45 Patchkabel Cat.5e F/UTP LSZH Draka UC300 TM11 schwarz 50m | 50.0 m | Nein | ±5 % |
