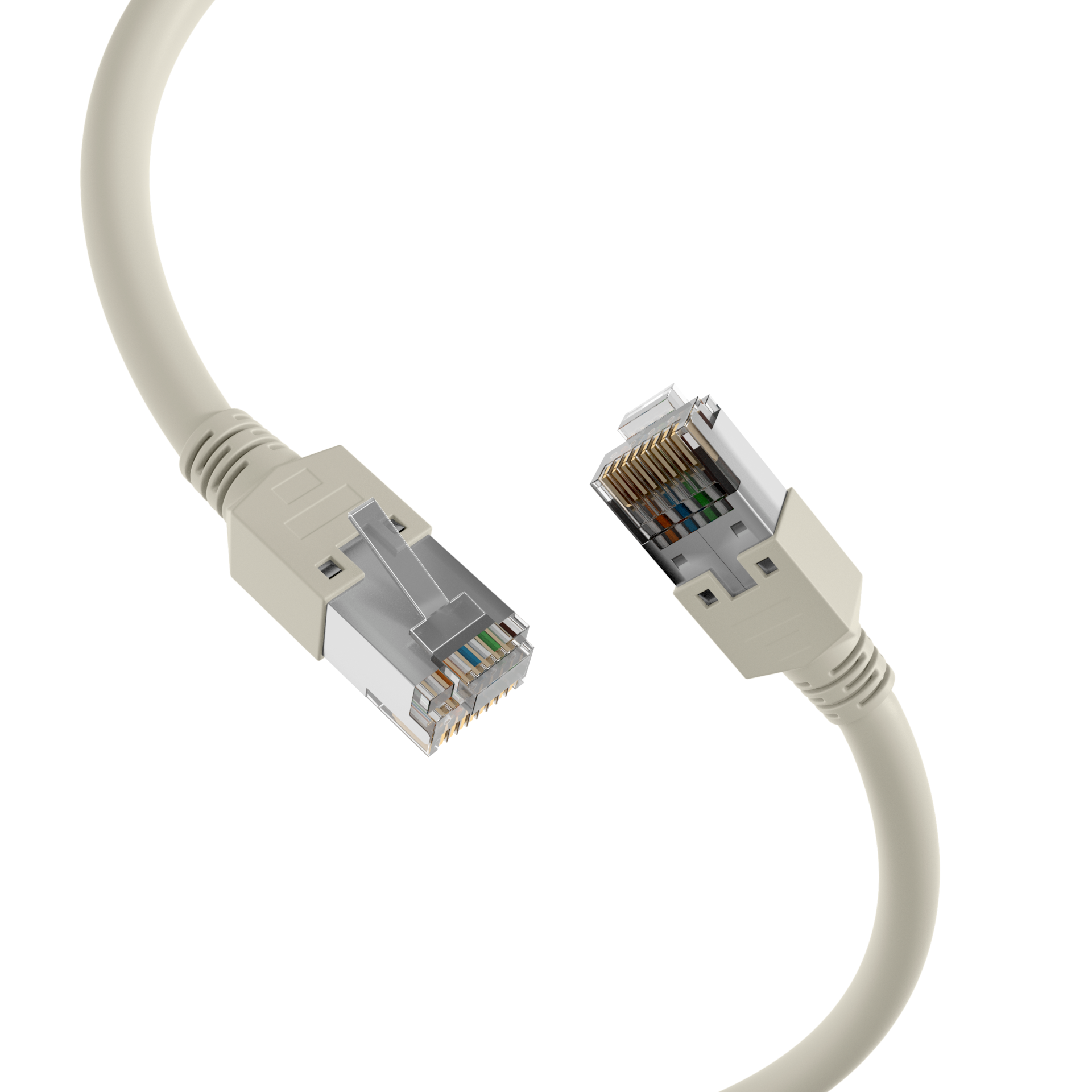

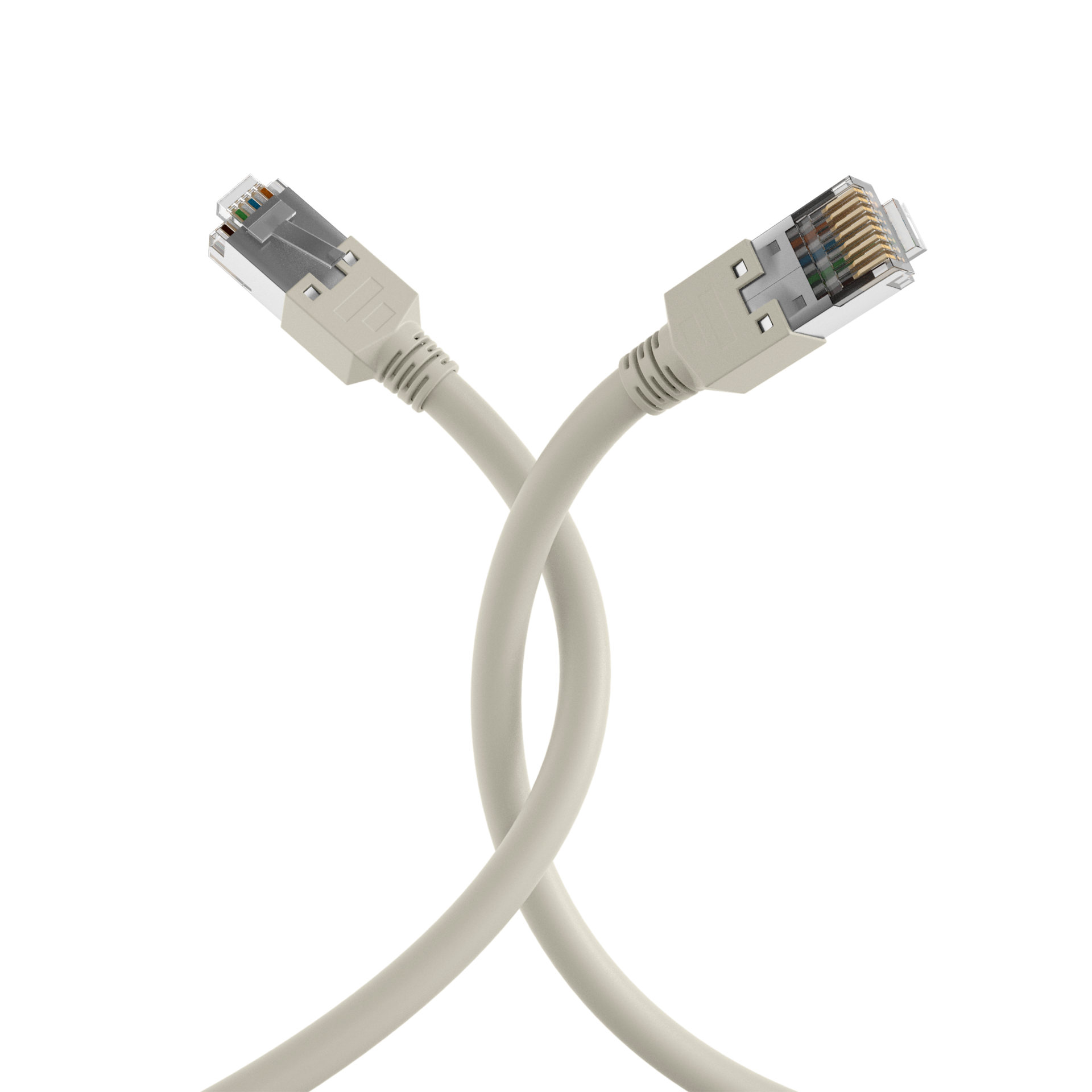

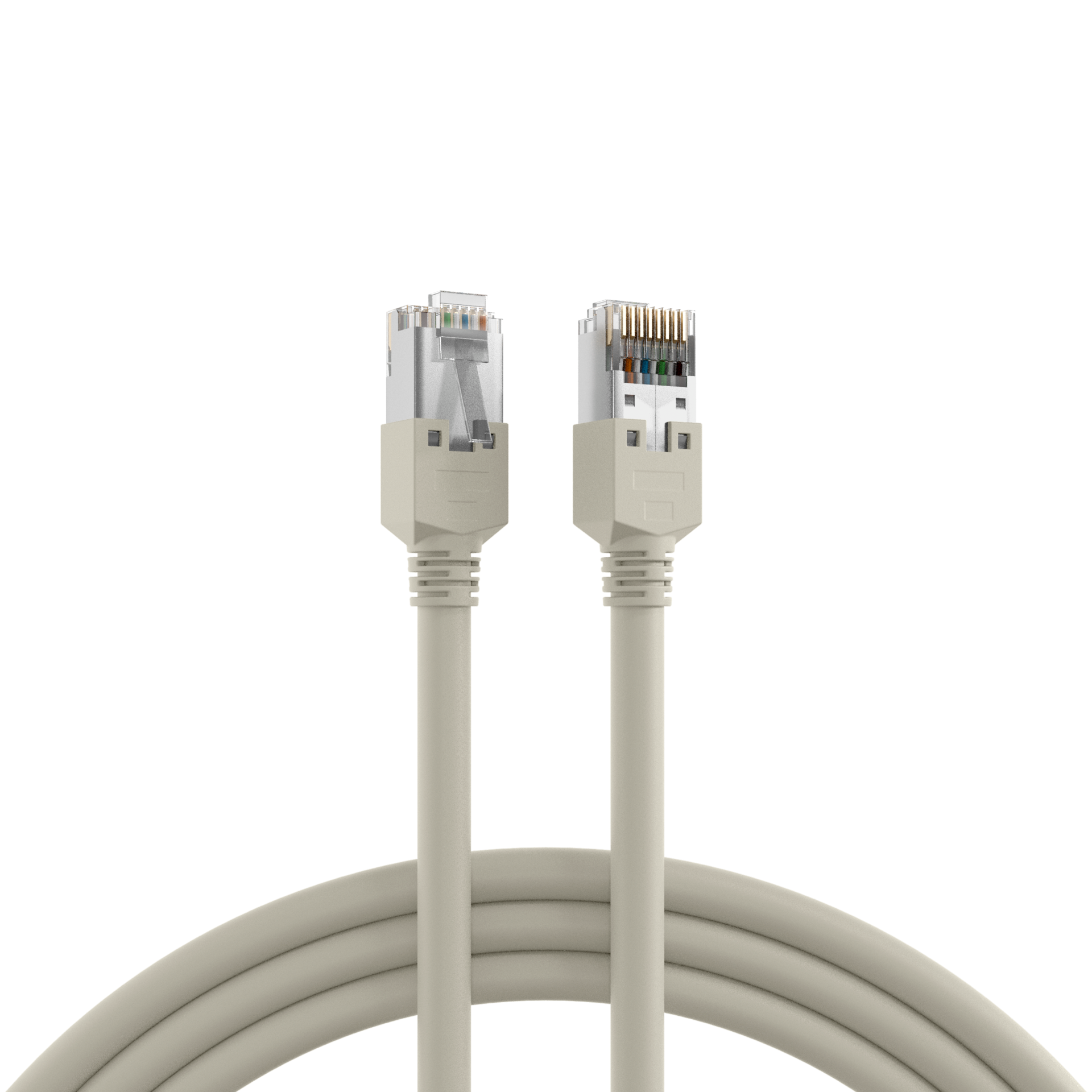

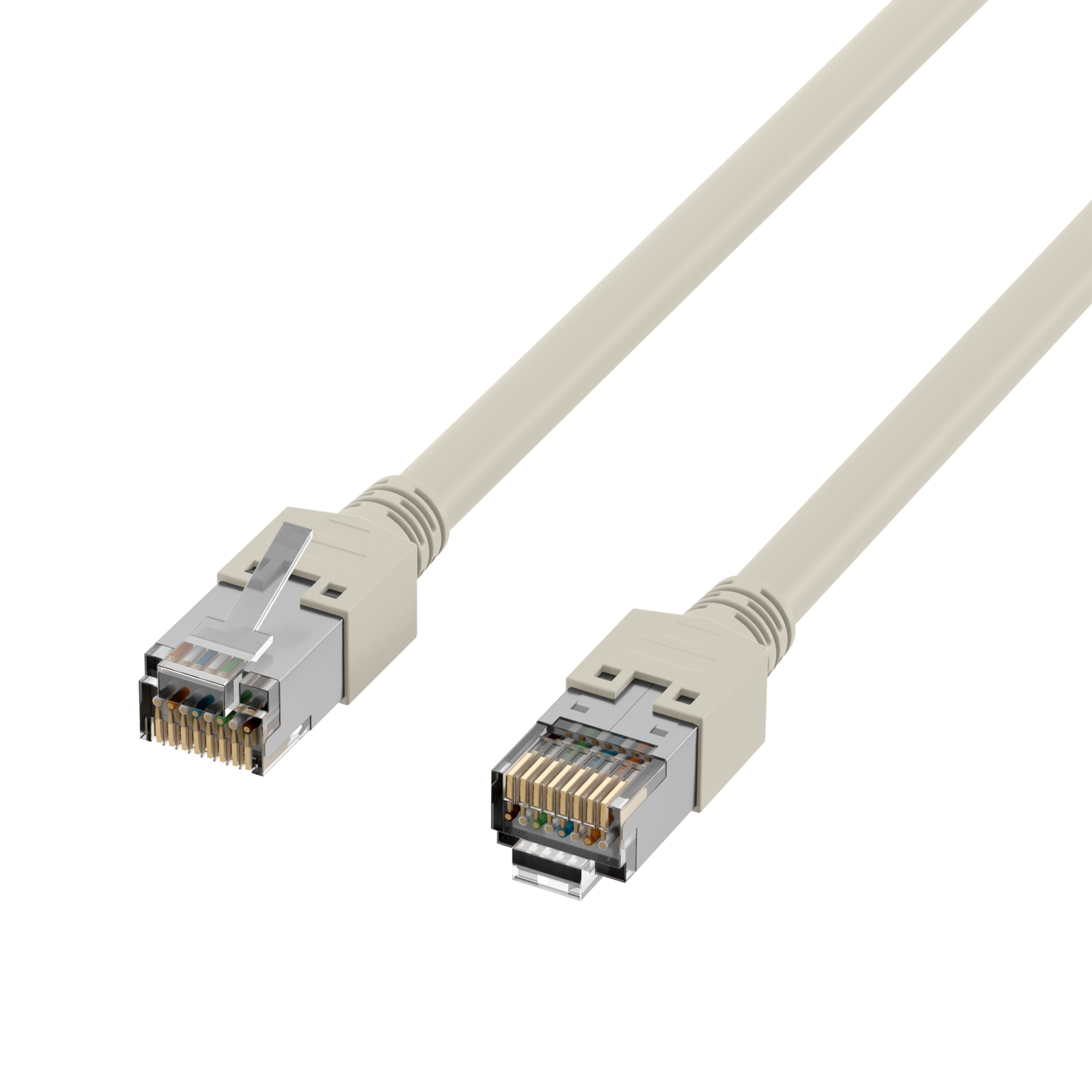

RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau
RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 0,15m
Artikelnummer:
K8017.015
EAN Nr.:
4049759263133
Produktinformationen für RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 0,15m
RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11
Das Cat.5e Patchkabel erfüllt die Anforderungen für 2,5Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.5e
• SF/UTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Darüber hinaus bietet das Kabel die Option zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der TM11-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für den Einsatz in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Eine Bandbreite von bis zu 100 MHz wird dabei ermöglicht.
Das Cat.5e Patchkabel erfüllt die Anforderungen für 2,5Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.5e
• SF/UTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Darüber hinaus bietet das Kabel die Option zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der TM11-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für den Einsatz in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Eine Bandbreite von bis zu 100 MHz wird dabei ermöglicht.
Technische Eigenschaften
| AWG-Querschnitt: | 26/7 |
|---|---|
| Ausführung: | Geschirmt |
| Ausführung flammwidrig: | nach IEC60332-1 |
| Außendurchmesser des Kabels: | 5.7 mm |
| Bandbreite: | 100MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >25 mm |
| Chemisch beständig: | Nein |
| Einsatzort: | Industrial Ethernet |
| Einsatzort: | Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | grau |
| Geeignet für Schutzart (IP): | IP20 |
| Halogenfrei: | nach IEC60754-2 |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 ±15 Ω |
| Isolationswiderstand: | > 2000 MΩ |
| Kabelform: | rund |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | SF/UTP |
| Kabeltyp nach Hersteller: | Draka UC300 HS26 |
| Kategorie: | 5E |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 130 Ω/km |
| Längenaufdruck: | Nein |
| Mantel-Farbe: | grau |
| Mantel-Material: | LSZH |
| NVP-Wert: | 67 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Nein |
| Raucharm: | nach IEC61034 |
| Schirmkontaktierung: | Punktueller Schirmkontakt |
| Schleifenwiderstand: | < 260 Ω/km |
| Steckertyp: | TM11 |
| Steckverbinder: | IEC 60603-7-3 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | >750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 60 °C |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| UL approbiert: | False |
| UV beständig: | Nein |
| Verkabelungsstandard: | EN50173 |
| Verkabelungsstandard: | ISO/IEC 11801 |
| Verkabelungsstandard: | ANSI/TIA-568 |
| Widerstandsunsymmetrie: | 3 % |
| Ölbeständig: | Nein |
| Übertragung: | 2,5Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K8017.015 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 0,15m | 0.15 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8017.025 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 0,25m | 0.25 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8017.0,50 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 0,5m | 0.5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8017.1 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 1m | 1,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8017.1,5 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 1,5m | 1,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8017.2 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 2m | 2,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8017.3 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 3m | 3,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8017.5 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 5m | 5.0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8017.7,5 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 7,5m | 7.5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8017.10 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 10m | 10,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8017.15 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 15m | 15,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8017.20 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 20m | 20.0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8017.25 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 25m | 25.0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at | ±5 % | |
| K8017.30 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 30m | 30,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at | ±5 % | |
| K8017.40 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 40m | 40.0 m | PoE nach IEEE802.3af | ±5 % | |
| K8017.50 | RJ45 Patchkabel Cat.5e SF/UTP LSZH Draka UC300 TM11 grau 50m | 50.0 m | Nein | ±5 % |
