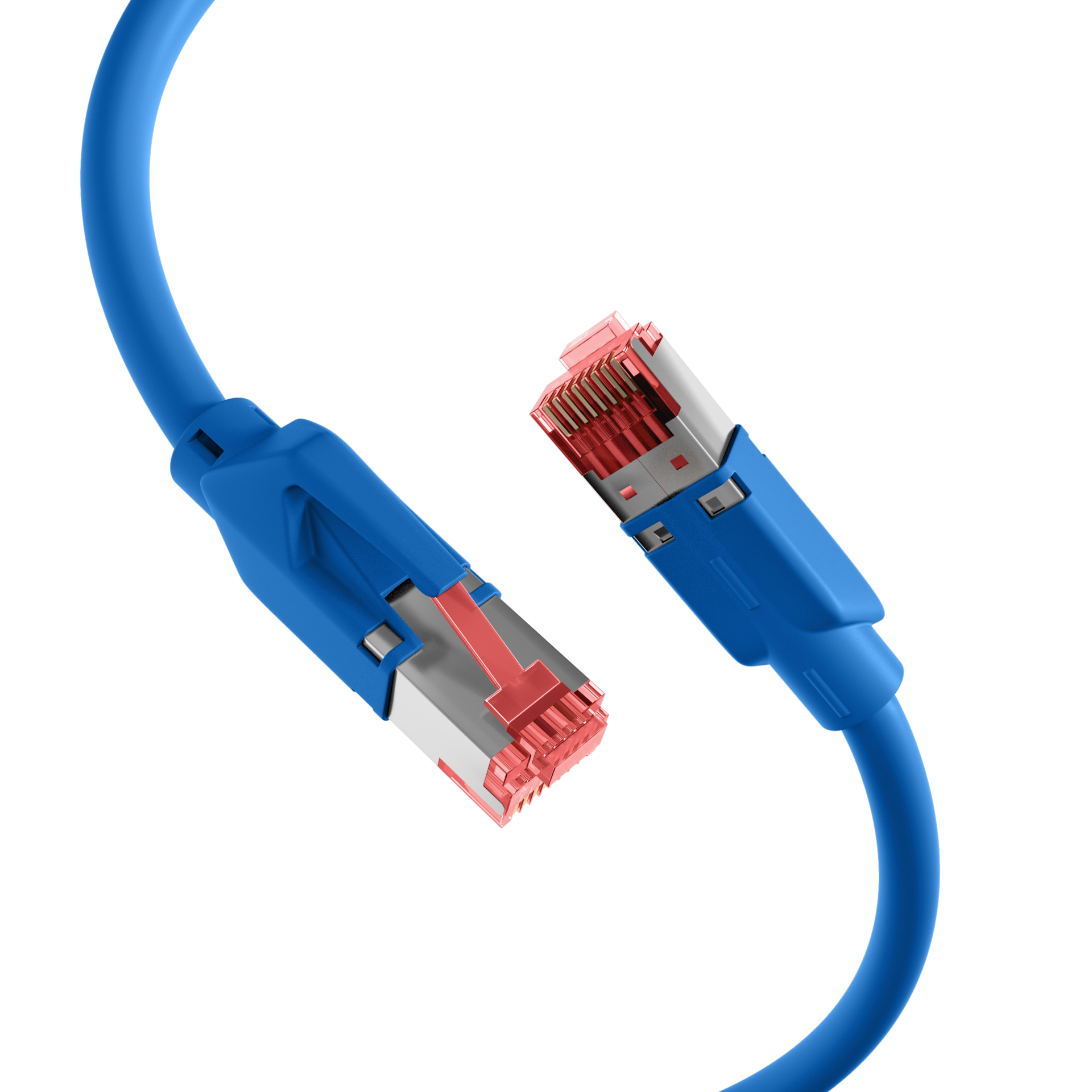

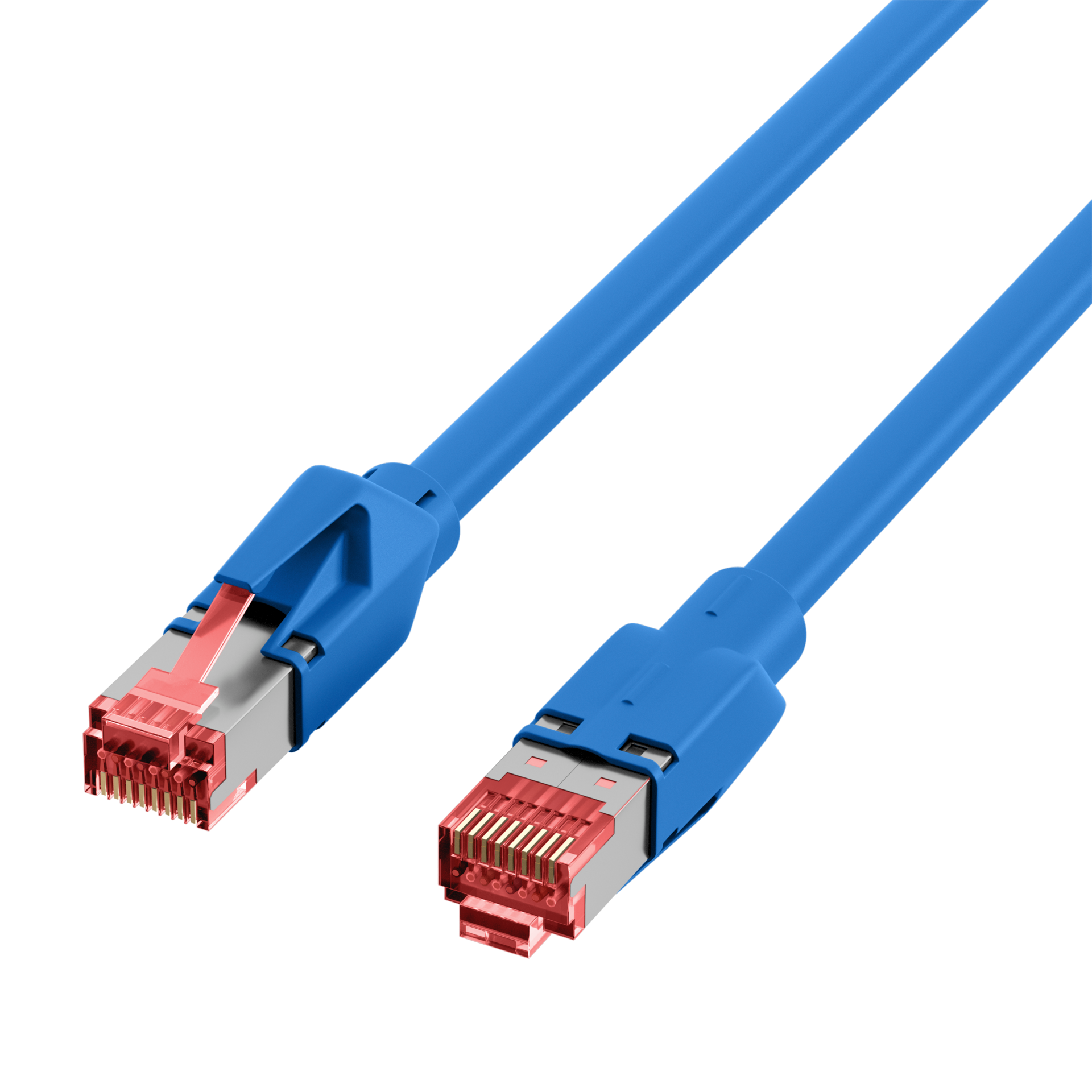

RJ45 Patchkabel Cat.6A S/FTP LSZH Dätwyler 7702 TM21 blau
RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 0,15m
Artikelnummer:
K8708BL.0,15
EAN Nr.:
4049759236885
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 0,15m
RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21
Das Cat.6A (TIA) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Darüber hinaus bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der roten TM21-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Die Bandbreite ist 500 MHz.
Das Cat.6A (TIA) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material. Darüber hinaus bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der roten TM21-Stecker erfolgt nach TIA/EIA 568B und ist 1:1.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Die Bandbreite ist 500 MHz.
Technische Eigenschaften
| Ausführung: | Geschirmt |
|---|---|
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Kategorie: | 6A (TIA) |
| Mantel-Farbe: | blau |
| (Halogenfrei): | Ja |
| AWG-Querschnitt: | 26/7 |
| Ausführung flammwidrig: | Ja |
| Außendurchmesser des Kabels: | 5,8 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >20 mm |
| Chemisch beständig: | Nein |
| Einsatzgebiet: |
Industrial Ethernet Rechenzentrum Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | blau |
| Flammwidrig: | nach IEC60332-1 |
| Geeignet für Schutzart (IP): | IP20 |
| Halogen frei: | nach IEC60754-2 |
| Impedanz: | 100 ±5 Ω |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Kabeltyp nach Hersteller: | Dätwyler CU 7702 flex |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 135 Ω/km |
| Längenaufdruck: | Nein |
| Mantelmaterial: | LSZH |
| NVP-Wert: | 78 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Rohkabel: | Cat.7 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | 270 Ω/km |
| Steckertyp: | TM21 rot |
| Steckverbinder: | IEC 60603-7-51 |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich (Betrieb): | -20 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| Verkabelungsstandard: |
ANSI/TIA-568 EN50173 ISO/IEC 11801 |
| Ölbeständig: | Nein |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Ölbeständig nach EN 60811-404: | Nein |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| K8708BL.0,15 | RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 0,15m | 0,15 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8708BL.0,25 | RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 0,25m | 0,25 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8708BL.0,50 | RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 0,5m | 0,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8708BL.1 | RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 1m | 1,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8708BL.1,5 | RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 1,5m | 1,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8708BL.2 | RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 2m | 2,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8708BL.3 | RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 3m | 3,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8708BL.5 | RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 5m | 5,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8708BL.7,5 | RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 7,5m | 7,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8708BL.10 | RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 10m | 10,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8708BL.15 | RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 15m | 15,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8708BL.20 | RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 20m | 20,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| K8708BL.25 | RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 25m | 25,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at | ±5 % | |
| K8708BL.30 | RJ45 Patchkabel Cat.6A S/FTP Dätwyler 7702 TM21 blau 30m | 30,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at | ±5 % |
