RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot
RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot 10m
Artikelnummer:
DCK1001RT.10
EAN Nr.:
4049759059507
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot 10m

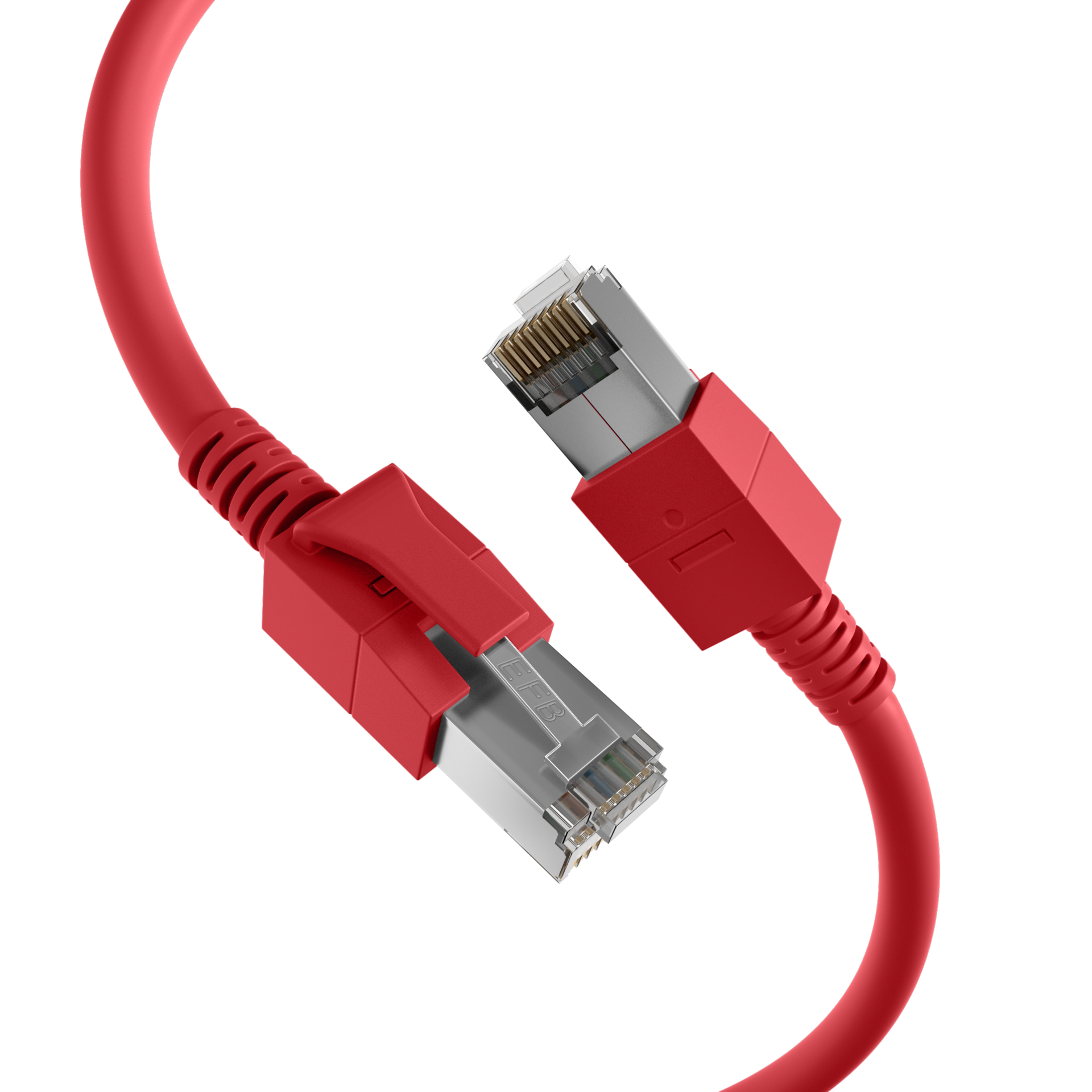

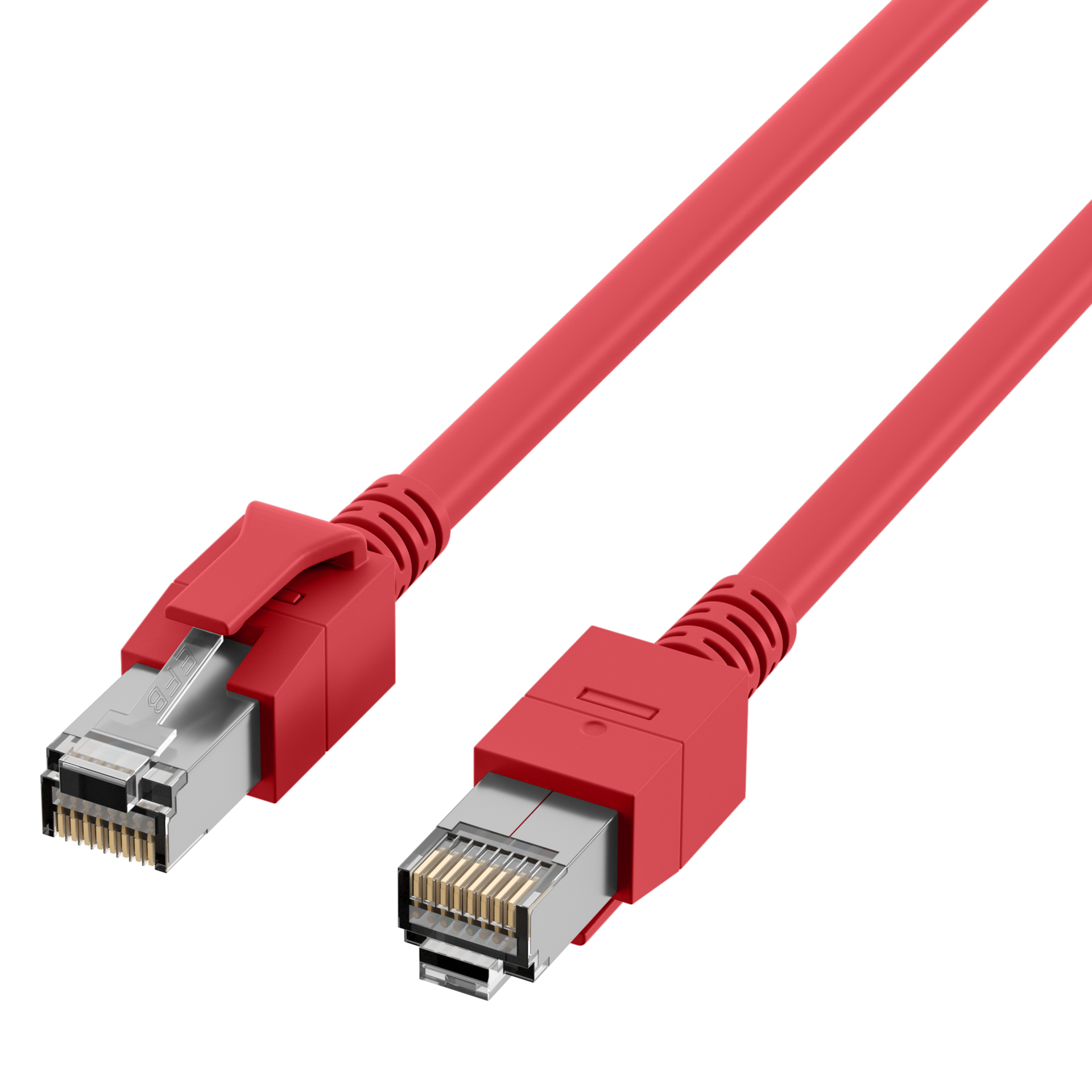

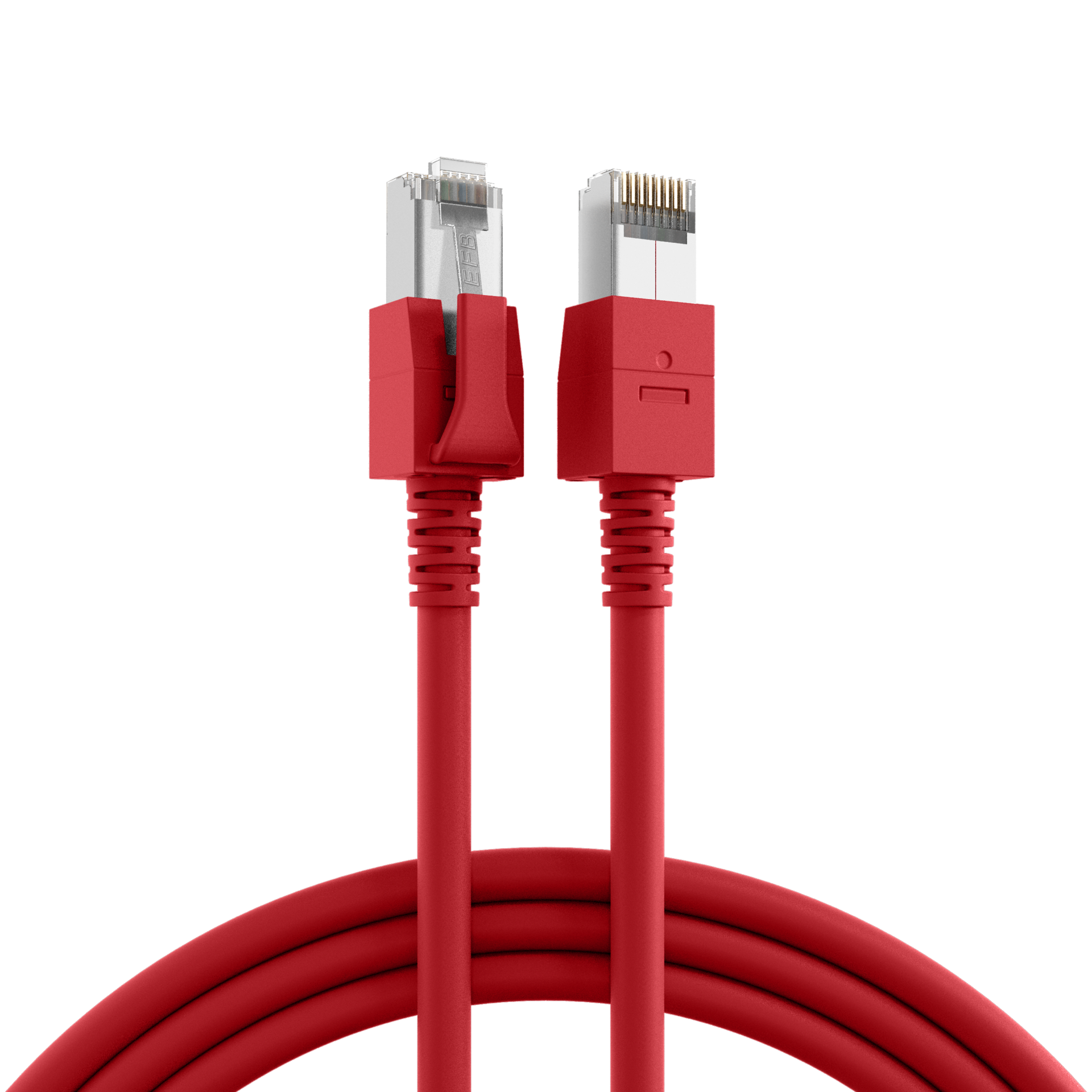

RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED
Das Cat.6A (TIA) Patchkabel hat vergoldete Kontakte und ermöglicht als Übertragungsstandard 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material und besitzt einen Längenaufdruck auf der Tülle. Zusätzlich bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.

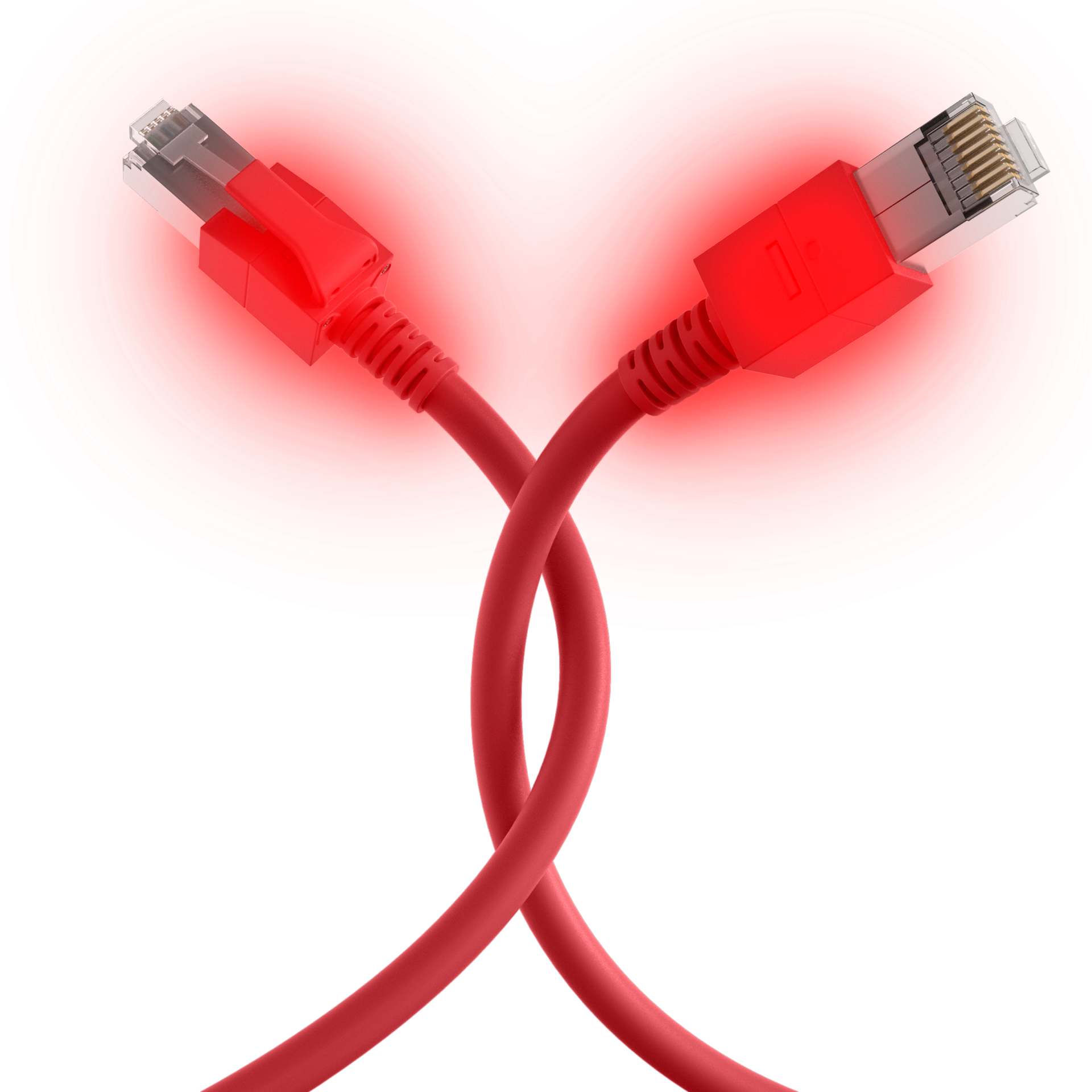

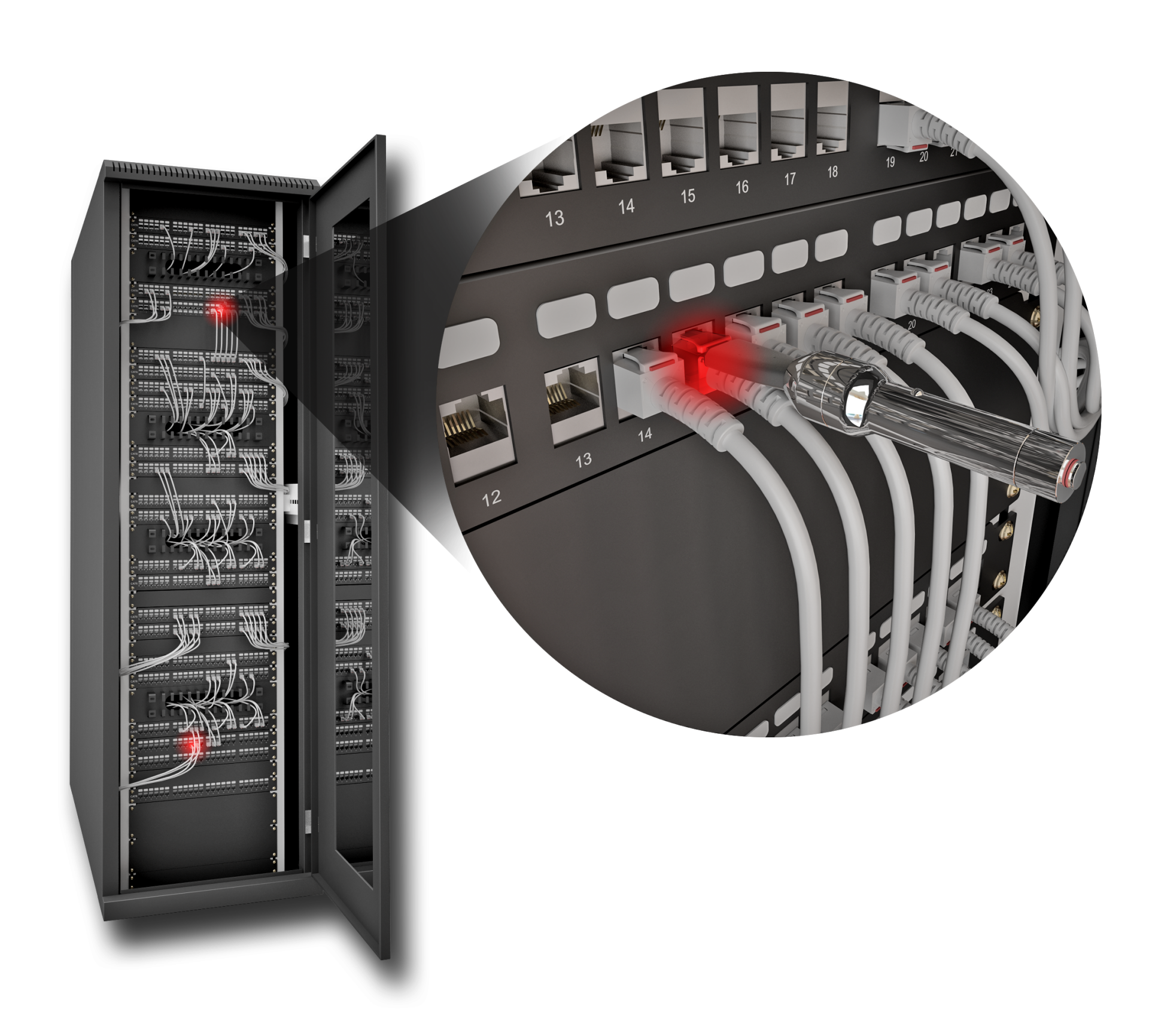

Die RJ45 LED-Stecker erlauben die mühelose Nachverfolgung des Leitungsweges. Die Belegung erfolgt nach TIA/EIA 568B und ist 1:1.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Eine Bandbreite von 500 MHz wird dabei erreicht.
Das Cat.6A (TIA) Patchkabel hat vergoldete Kontakte und ermöglicht als Übertragungsstandard 10Gbit Ethernet.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material und besitzt einen Längenaufdruck auf der Tülle. Zusätzlich bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die RJ45 LED-Stecker erlauben die mühelose Nachverfolgung des Leitungsweges. Die Belegung erfolgt nach TIA/EIA 568B und ist 1:1.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Eine Bandbreite von 500 MHz wird dabei erreicht.
Technische Eigenschaften
| AWG-Querschnitt: | 26/7 |
|---|---|
| Ausführung: | Geschirmt |
| Ausführung flammwidrig: | nach IEC60332-3 |
| Außendurchmesser des Kabels: | 6.2 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >20 mm |
| Chemisch beständig: | Nein |
| Einsatzort: | Industrial Ethernet |
| Einsatzort: | Strukturierte Gebäudeverkabelung |
| Einsatzort: | Rechenzentrum |
| Farbe der Knickschutztülle: | rot |
| Geeignet für Schutzart (IP): | IP20 |
| Gesamtabschirmung: | >65 % |
| Halogenfrei: | nach IEC60754-2 |
| Harmonisierte Norm: | EN 50575 |
| Impedanz: | 100 ±15 Ω |
| Isolationswiderstand: | > 5000 MΩ |
| Kabelform: | rund |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Kategorie: | 6A (TIA) |
| Knickschutztülle: | aufgesteckt |
| Kontakte: | Vergoldet |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 165 Ω/km |
| Längenaufdruck: | Ja |
| Mantel-Farbe: | rot |
| Mantel-Material: | LSZH |
| NVP-Wert: | 0 % |
| Ozon beständig: | Nein |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Schirmkontaktierung: | 360° Schirmbefestigung |
| Schleifenwiderstand: | 330 Ω/km |
| Steckertyp: | RJ45 LED |
| Steckverbinder: | IEC 60603-7-51 |
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Steckzyklen: | >750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 60 °C |
| Temperaturbereich (Betrieb): | -25 – 60 °C |
| Temperaturbereich (Installation): | 0 – 50 °C |
| UL approbiert: | Nein |
| UV beständig: | Nein |
| Verkabelungsstandard: | EN50173 |
| Verkabelungsstandard: | ISO/IEC 11801 |
| Verkabelungsstandard: | ANSI/TIA-568 |
| Ölbeständig: | Nein |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
|---|---|---|---|---|---|
| DCK1001RT.1 | RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot 1m | 1,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| DCK1001RT.2 | RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot 2m | 2,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| DCK1001RT.3 | RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot 3m | 3,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| DCK1001RT.5 | RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot 5m | 5.0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| DCK1001RT.0,5 | RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot 0,5m | 0.5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| DCK1001RT.1,5 | RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot 1,5m | 1,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| DCK1001RT.10 | RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot 10m | 10,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| DCK1001RT.15 | RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot 15m | 15,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| DCK1001RT.20 | RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot 20m | 20.0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| DCK1001RT.30 | RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot 30m | 30,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| DCK1001RT.50 | RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot 50m | 50.0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
| DCK1001RT.7,5 | RJ45 Patchkabel Cat.6A S/FTP FRNC VC LED rot 7,5m | 7.5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % |
