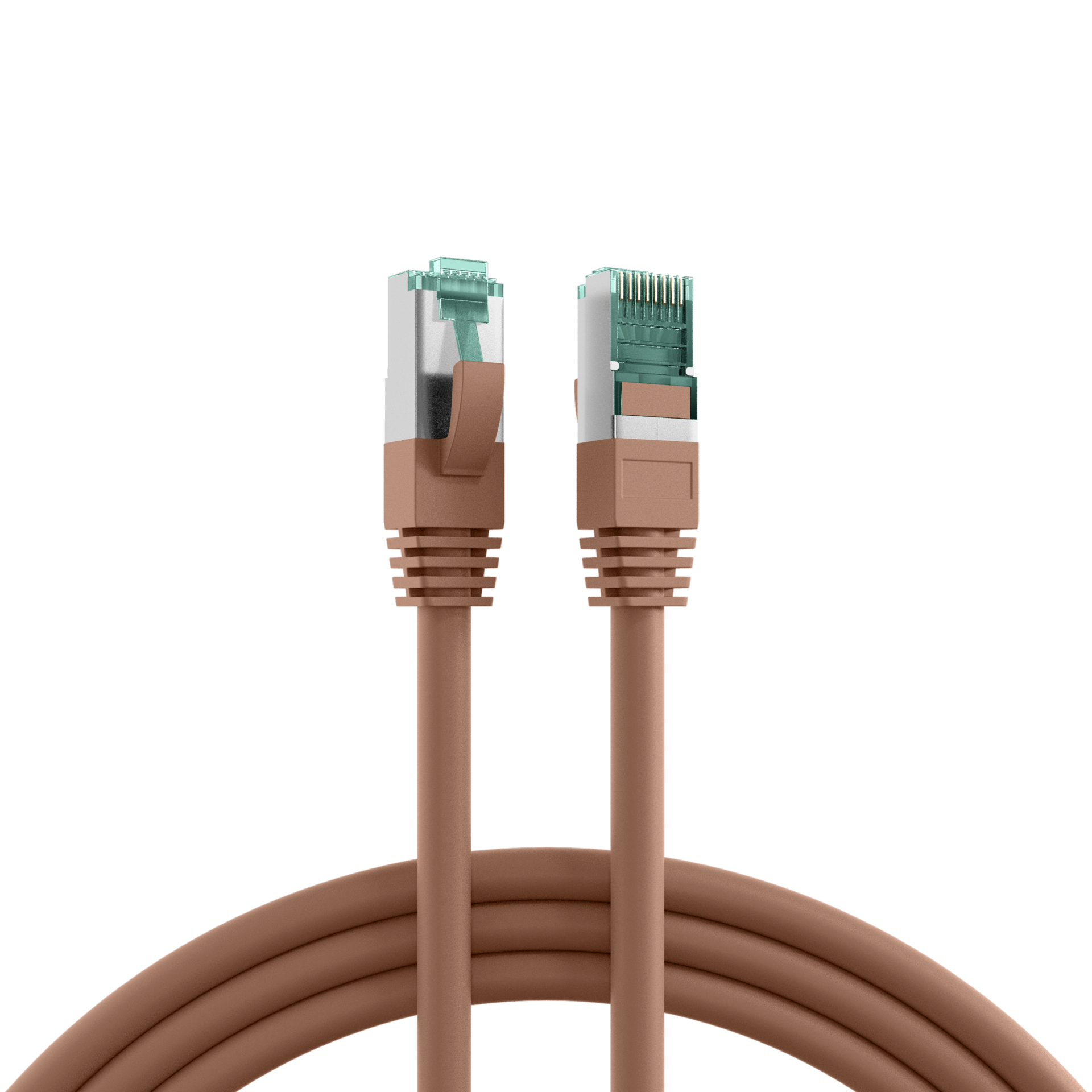

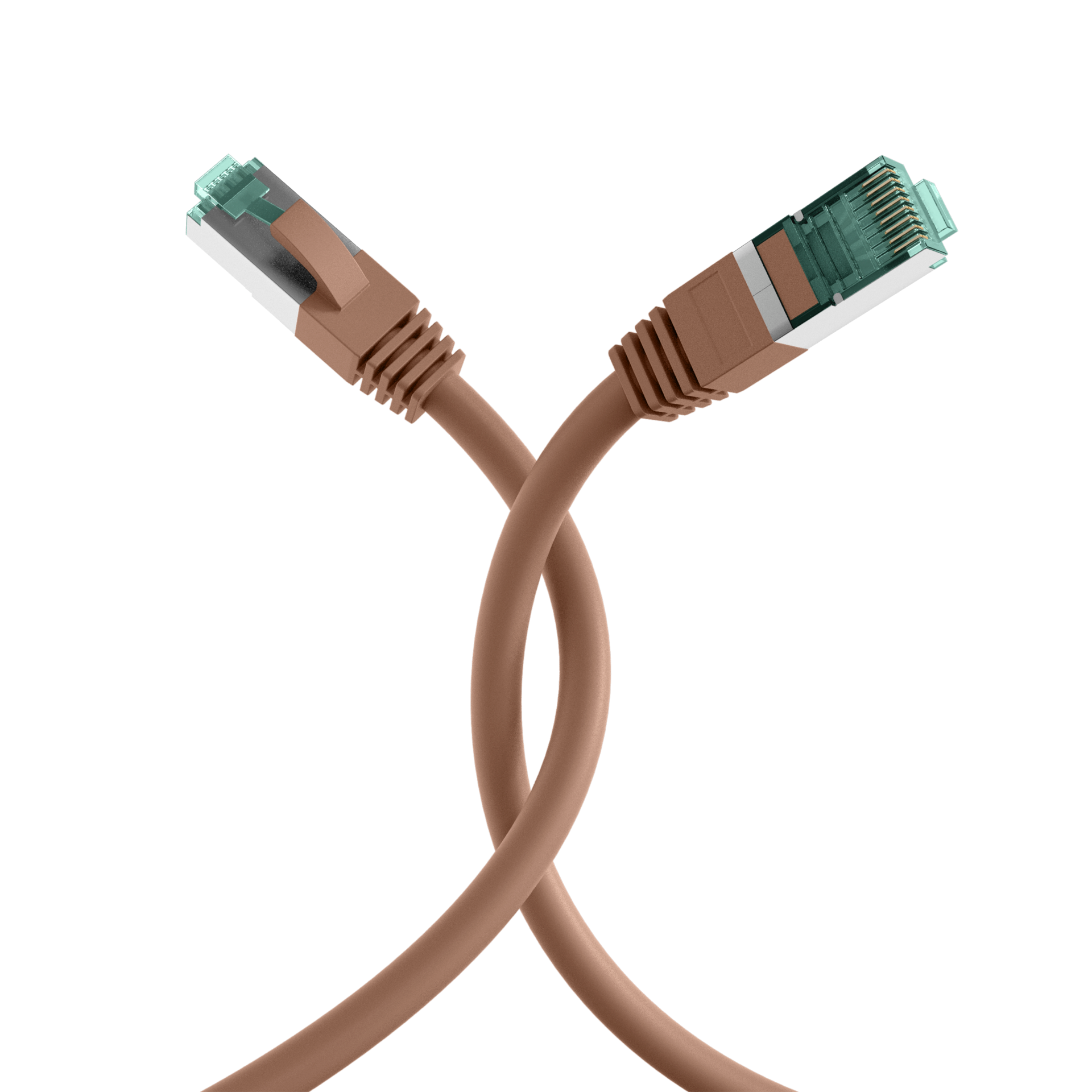

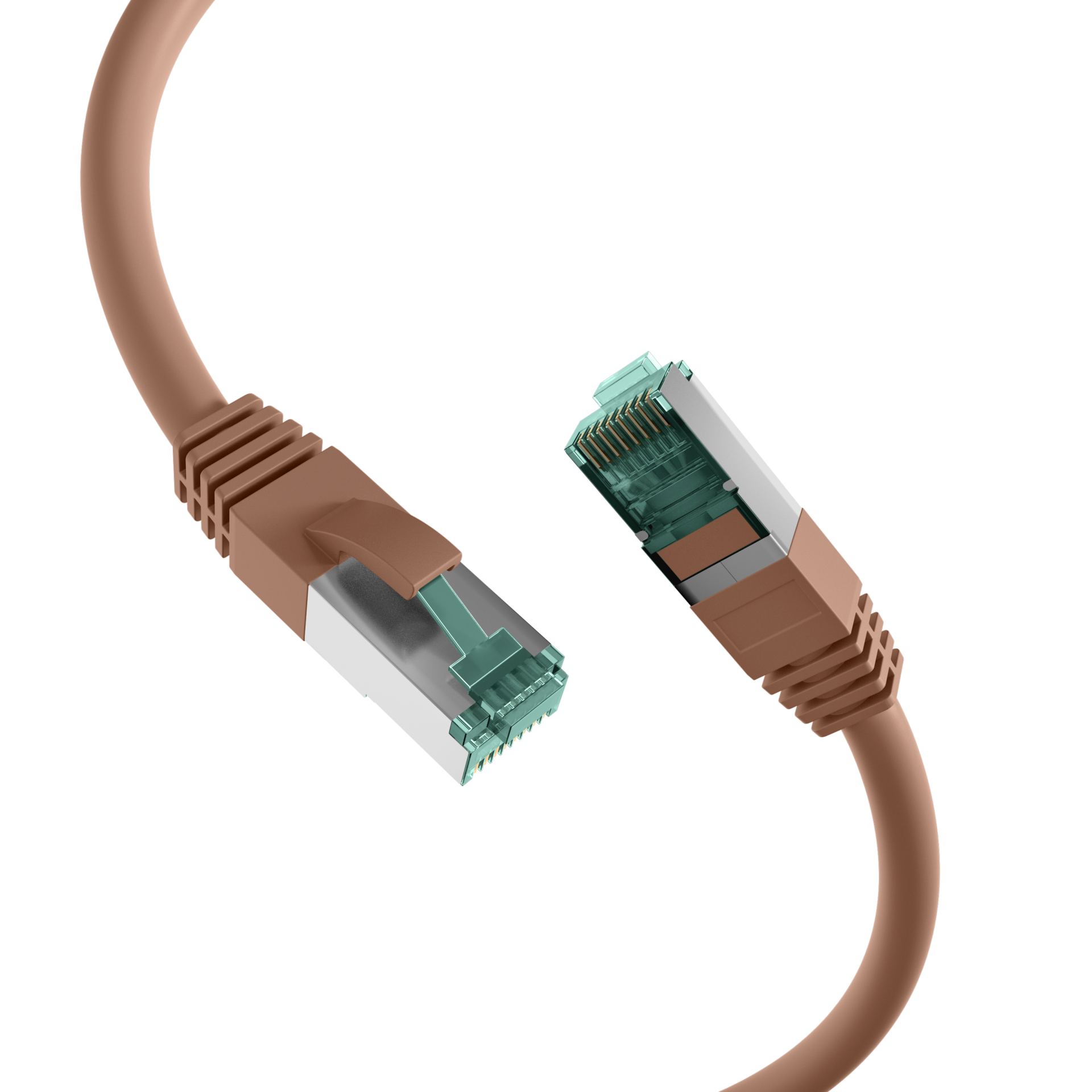

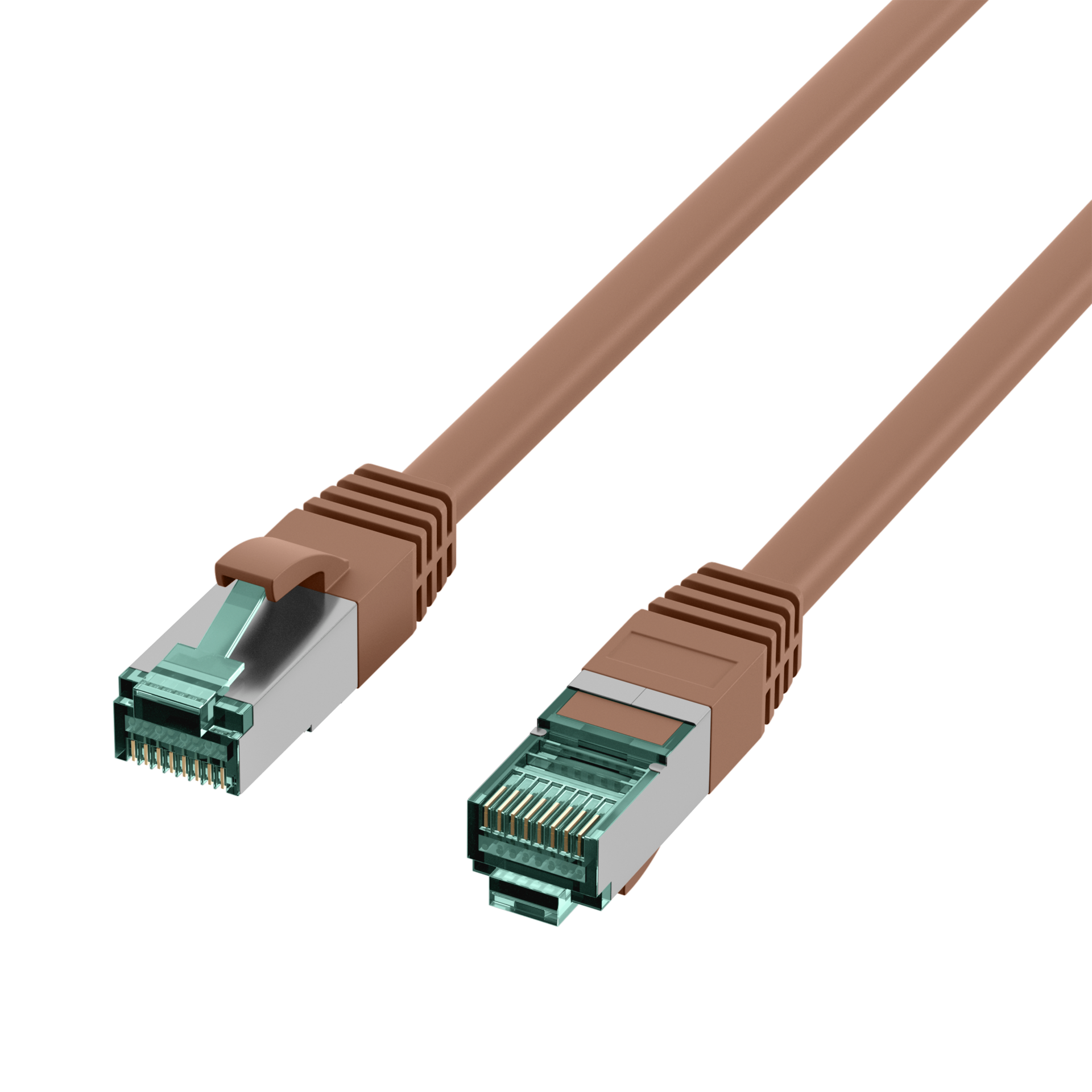

RJ45 Patchkabel Cat.6A S/FTP LSZH braun
RJ45 Patchkabel Cat.6A S/FTP LSZH braun 0,15m
Artikelnummer:
MK6001.0,15BR
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP LSZH braun 0,15m
RJ45 Patchkabel Cat.6A S/FTP LSZH
Das Cat.6A (TIA) Patchkabel ermöglicht als Übertragungsstandard 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG27/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material und besitzt einen Längenaufdruck auf der Tülle. Zusätzlich bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der grünen RJ45-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B. Passend für den Temperaturbereich -20 – 60 °C.
Das Netzwerkkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von bis zu 500 MHz wird dadurch erzielt.
Das Cat.6A (TIA) Patchkabel ermöglicht als Übertragungsstandard 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG27/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material und besitzt einen Längenaufdruck auf der Tülle. Zusätzlich bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der grünen RJ45-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B. Passend für den Temperaturbereich -20 – 60 °C.
Das Netzwerkkabel verfügt über ein Leitermaterial aus Kupfer und eignet sich ideal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von bis zu 500 MHz wird dadurch erzielt.
Technische Eigenschaften
| Ausführung: | Geschirmt |
|---|---|
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Kategorie: | 6A (TIA) |
| Mantel-Farbe: | braun |
| AWG-Querschnitt: | 27/7 |
| Ausführung flammwidrig: | Ja |
| Außendurchmesser des Kabels: | 6,0 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >30 mm |
| Einsatzgebiet: |
Industrial Ethernet Rechenzentrum Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | braun |
| Flammwidrig: | Ja |
| Geeignet für Schutzart (IP): | IP20 |
| Gesamtabschirmung: | 80 % |
| Halogenfrei: | Ja |
| Halogen frei: | Ja |
| Impedanz: | 100 ±15 Ω |
| Isolationswiderstand: | 10 MΩ |
| Kabelaufdruck: | Cat.6A PATCH S/FTP 4x2xAWG27/7 LSZH ISO/IEC11801 ANSI/TIA-568-C.2 *10Gigabit Ethernet* www.efb-elektronik.de |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Knickschutztülle: | angespritzt |
| Kontakte: | Vergoldet |
| Kontaktwiderstand: | 30 mΩ |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 185 Ω/km |
| Längenaufdruck: | Ja |
| Mantelmaterial: | LSZH |
| NVP-Wert: | 74 % |
| POE Klasse: |
4PPoE nach IEEE802.3bt PoE+ nach IEEE802.3at PoE nach IEEE802.3af |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | Ja |
| Rohkabel: | Cat.6A |
| Schirmkontaktierung: | Punktueller Schirmkontakt |
| Schleifenwiderstand: | 370 Ω/km |
| Silikonfrei: | Ja |
| Steckertyp: | RJ45 Standard grün |
| Steckverbinder: | IEC 60603-7-51 |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 60 °C |
| UL approbiert: | Nein |
| Verkabelungsstandard: |
ANSI/TIA-568-C.2 EN50173 ISO/IEC 11801 |
| Widerstandsunsymmetrie: | 3 % |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Ölbeständig nach EN 60811-404: | Nein |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| MK6001.0,15BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 0,15m | 0,15 m | ±5 % | |
| MK6001.0,25BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 0,25m | 0,25 m | ±5 % | |
| MK6001.0,5BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 0,5m | 0,5 m | ±5 % | |
| MK6001.1BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 1m | 1,0 m | ±5 % | |
| MK6001.1,5BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 1,5m | 1,5 m | ±5 % | |
| MK6001.2BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 2m | 2,0 m | ±5 % | |
| MK6001.3BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 3m | 3,0 m | ±5 % | |
| MK6001.5BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 5m | 5,0 m | ±5 % | |
| MK6001.7,5BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 7,5m | 7,5 m | ±5 % | |
| MK6001.10BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 10m | 10,0 m | ±5 % | |
| MK6001.15BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 15m | 15,0 m | ±5 % | |
| MK6001.20BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 20m | 20,0 m | ±5 % | |
| MK6001.25BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 25m | 25,0 m | ±5 % | |
| MK6001.30BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 32m | 30,0 m | ±5 % | |
| MK6001.40BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 40m | 40,0 m | ±5 % | |
| MK6001.50BR | RJ45 Patchkabel Cat.6A S/FTP LSZH braun 50m | 50,0 m | ±5 % |
