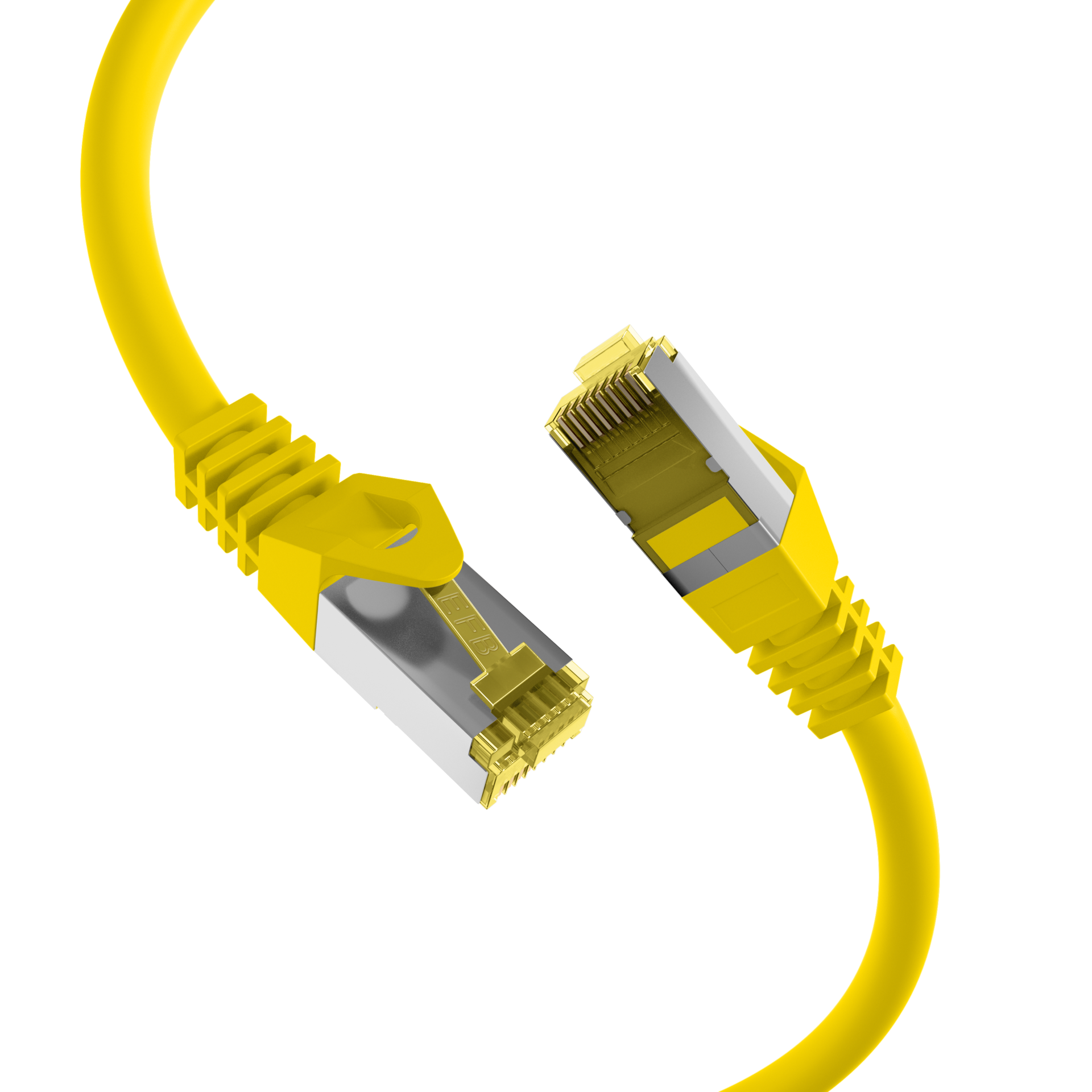

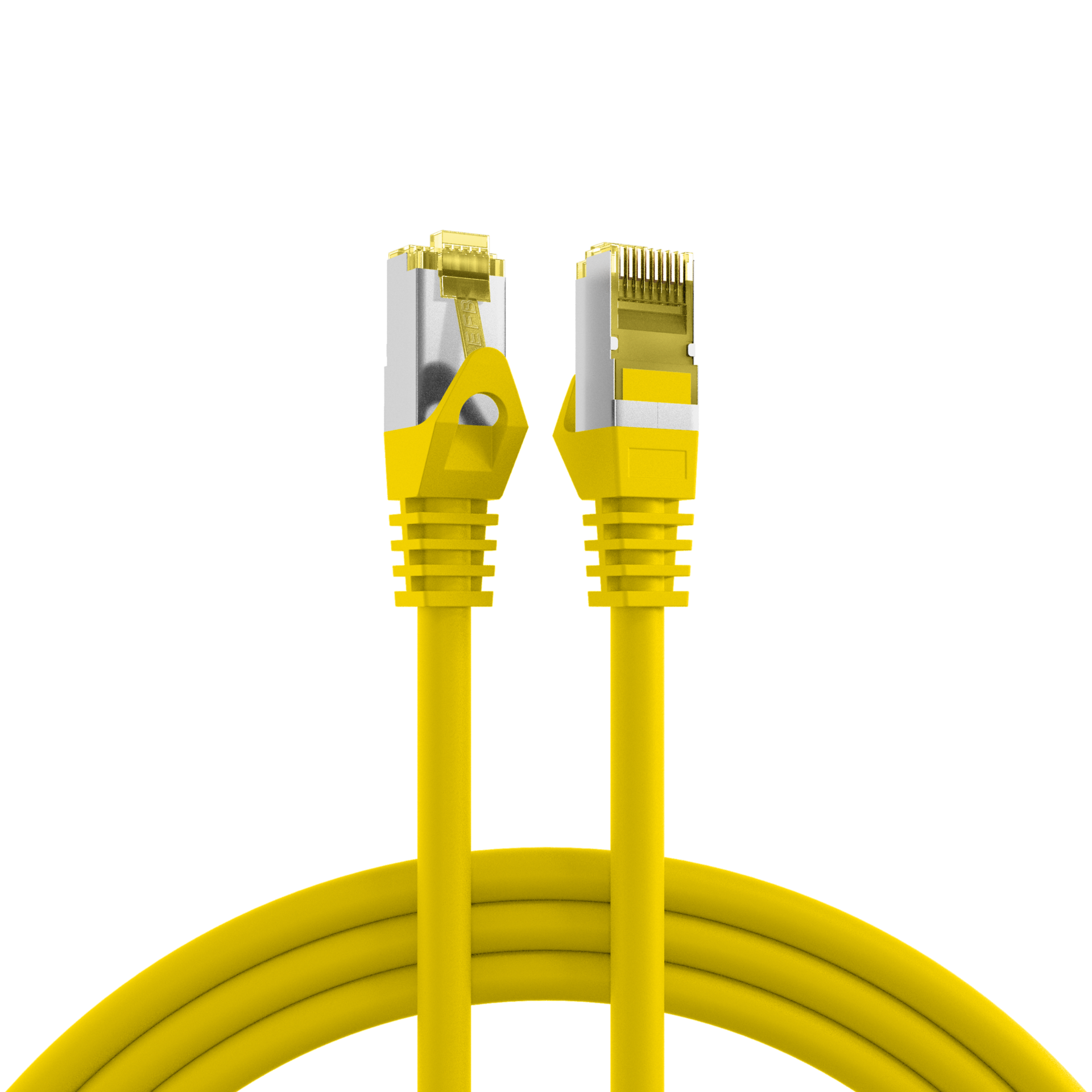

RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb
RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 0,15m
Artikelnummer:
MK7001.0,15Y
EAN Nr.:
4049759248024
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 0,15m
RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel
Das Cat.6A (TIA) Patchkabel ermöglicht als Übertragungsstandard 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material und besitzt einen Längenaufdruck auf der Tülle. Weiterhin bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben RJ45-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B. Passend für den Temperaturbereich -20 – 60 °C.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Eine Bandbreite von 500 MHz wird dabei erzielt.
Das Cat.6A (TIA) Patchkabel ermöglicht als Übertragungsstandard 10Gbit Ethernet und hat vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material und besitzt einen Längenaufdruck auf der Tülle. Weiterhin bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben RJ45-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B. Passend für den Temperaturbereich -20 – 60 °C.
Das LAN Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich optimal für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Eine Bandbreite von 500 MHz wird dabei erzielt.
Technische Eigenschaften
| Ausführung: | Geschirmt |
|---|---|
| Steckverbindertyp Anschluss 1: | RJ45 8(8) |
| Steckverbindertyp Anschluss 2: | RJ45 8(8) |
| Kategorie: | 6A (TIA) |
| Mantel-Farbe: | gelb |
| AWG-Querschnitt: | 26/7 |
| Ausführung flammwidrig: | Ja |
| Außendurchmesser des Kabels: | 6,5 mm |
| Bandbreite: | 500MHz |
| Belegung: | nach TIA/EIA 568B |
| Betriebs-/Bemessungsspannung: | max. 50 V DC |
| Biegeradius: | >32,5 mm |
| Einsatzgebiet: |
Industrial Ethernet Rechenzentrum Strukturierte Gebäudeverkabelung |
| Farbe der Knickschutztülle: | gelb |
| Flammwidrig: | nach IEC60332-1 |
| Geeignet für Schutzart (IP): | IP20 |
| Halogen frei: | nach IEC60754-2 |
| Halogenfrei: | Ja |
| Impedanz: | 100 ±5 Ω |
| Isolationswiderstand: | 10 MΩ |
| Kabelaufdruck: | Cat.7 raw cable S/FTP 4x2xAWG26/7 PIMF 600MHz ISO/IEC 11801 & EN50173-1 TIA/EIA 568B-2.1 Halogen Free ***10GIGABIT*** www.efb-elektronik.de |
| Kabelkonstruktion: | 4x2 |
| Kabeltyp: | S/FTP |
| Knickschutztülle: | angespritzt |
| Kontakte: | Vergoldet |
| Kontaktwiderstand: | 30 mΩ |
| Leitermaterial: | Kupfer |
| Leiterwiderstand DC: | 146 Ω/km |
| Längenaufdruck: | Ja |
| Mantelmaterial: | LSZH |
| POE Klasse: |
4PPoE nach IEEE802.3bt PoE+ nach IEEE802.3at PoE nach IEEE802.3af |
| Pinbelegung: | 1:1 |
| Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
| Rasthebelschutz: | Ja |
| Raucharm: | nach IEC61034 |
| Rohkabel: | Cat.7 |
| Schirmkontaktierung: | Punktueller Schirmkontakt |
| Schleifenwiderstand: | 292 Ω/km |
| Silikonfrei: | Ja |
| Steckertyp: | RJ45 Standard gelb |
| Steckverbinder: | IEC 60603-7-51 |
| Steckzyklen: | ≥750 |
| Strombelastbarkeit: | max. 1 A |
| Temperaturbereich: | -20 – 60 °C |
| Verkabelungsstandard: |
ANSI/TIA-568-C.2 EN50173 ISO/IEC 11801 |
| Widerstandsunsymmetrie: | 5 % |
| Ölbeständig nach EN 60811-2-1: | Nein |
| Ölbeständig nach EN 60811-404: | Nein |
| Übertragung: | 10Gbit |
Varianten
| Art. Nr. | Bezeichnung | Länge | Längentoleranz | |
|---|---|---|---|---|
| MK7001.0,15Y | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 0,15m | 0,15 m | ±5 % | |
| MK7001.0,25Y | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 0,25m | 0,25 m | ±5 % | |
| MK7001.0,5Y | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 0,5m | 0,5 m | ±5 % | |
| MK7001.1Y | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 1m | 1,0 m | ±5 % | |
| MK7001.1,5Y | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 1,5m | 1,5 m | ±5 % | |
| MK7001.2Y | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 2m | 2,0 m | ±5 % | |
| MK7001.3Y | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 3m | 3,0 m | ±5 % | |
| MK7001.5Y | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 5m | 5,0 m | ±5 % | |
| MK7001.7,5Y | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 7,5m | 7,5 m | ±5 % | |
| MK7001.10Y | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 10m | 10,0 m | ±5 % | |
| MK7001.15Y | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 15m | 15,0 m | ±5 % | |
| MK7001.20Y | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 20m | 20,0 m | ±5 % | |
| MK7001.25Y | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 25m | 25,0 m | ±5 % | |
| MK7001.30Y | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel gelb 30m | 30,0 m | ±5 % |
