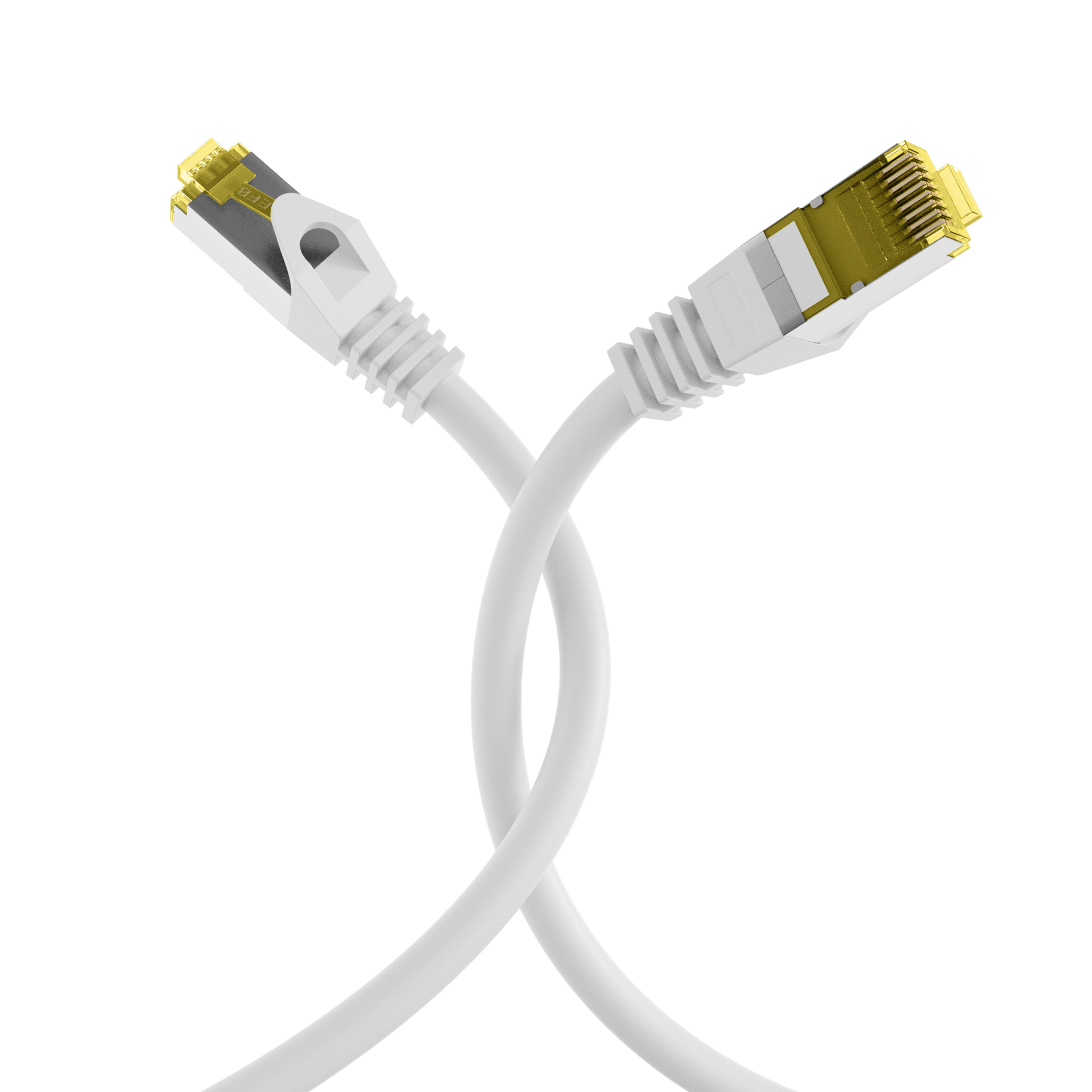

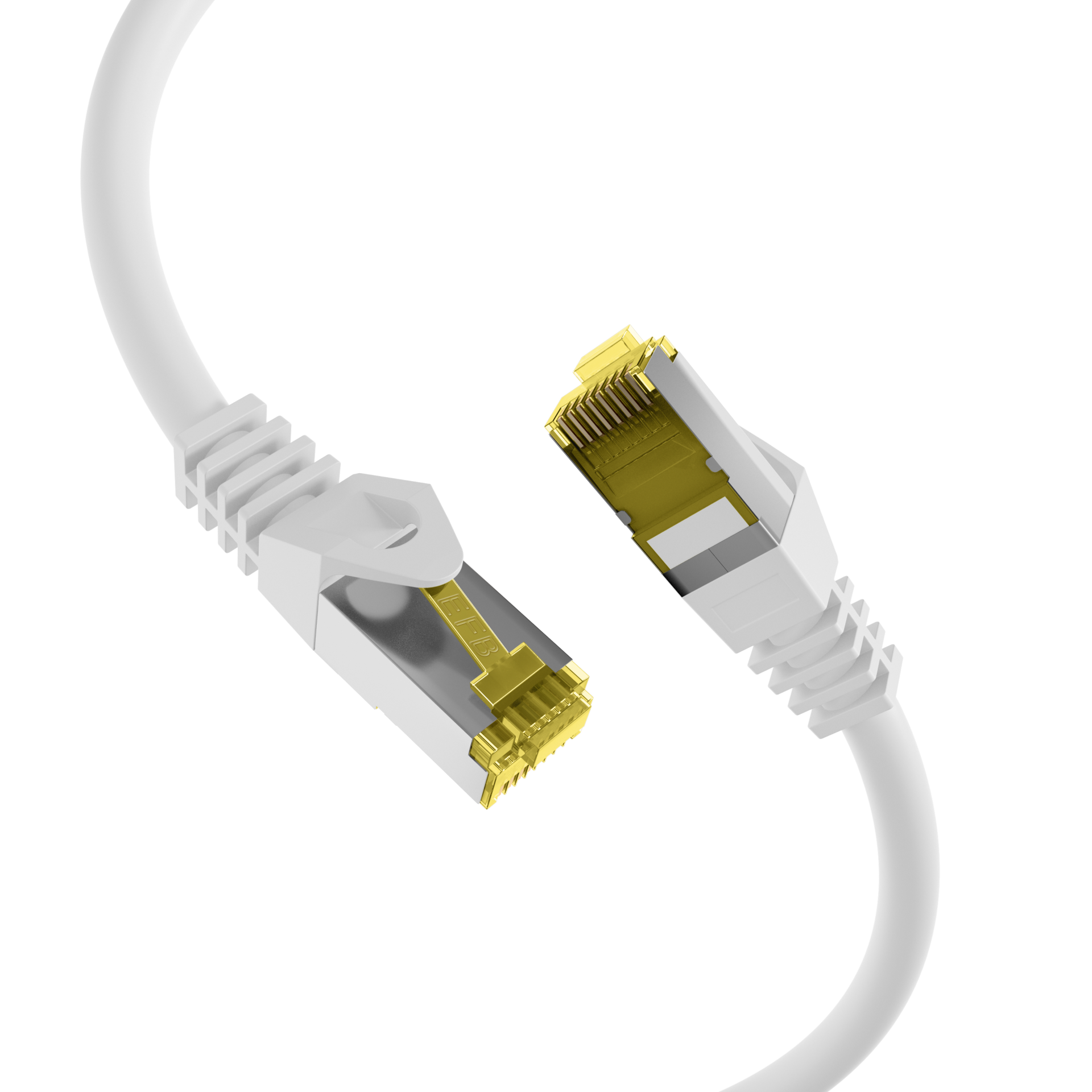

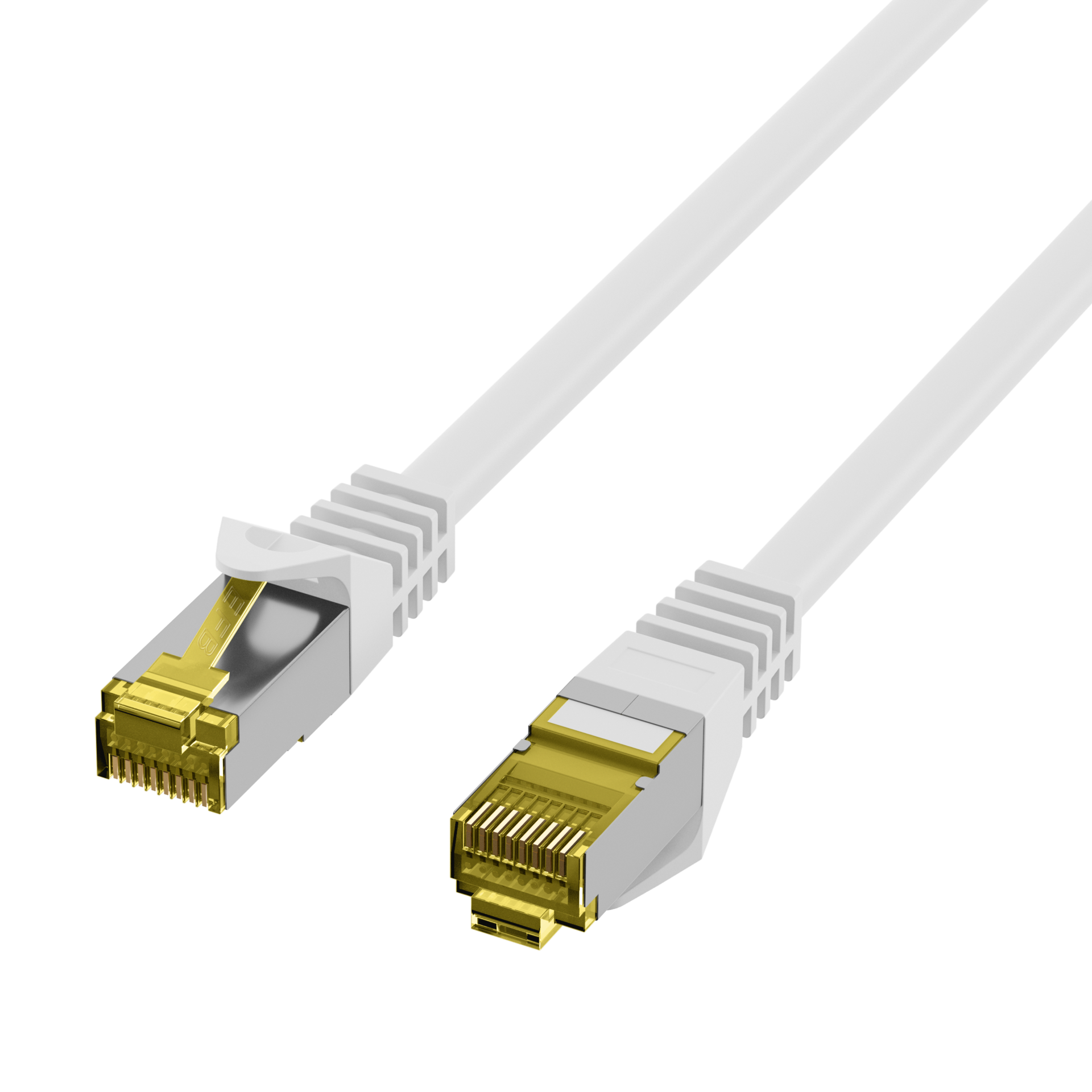

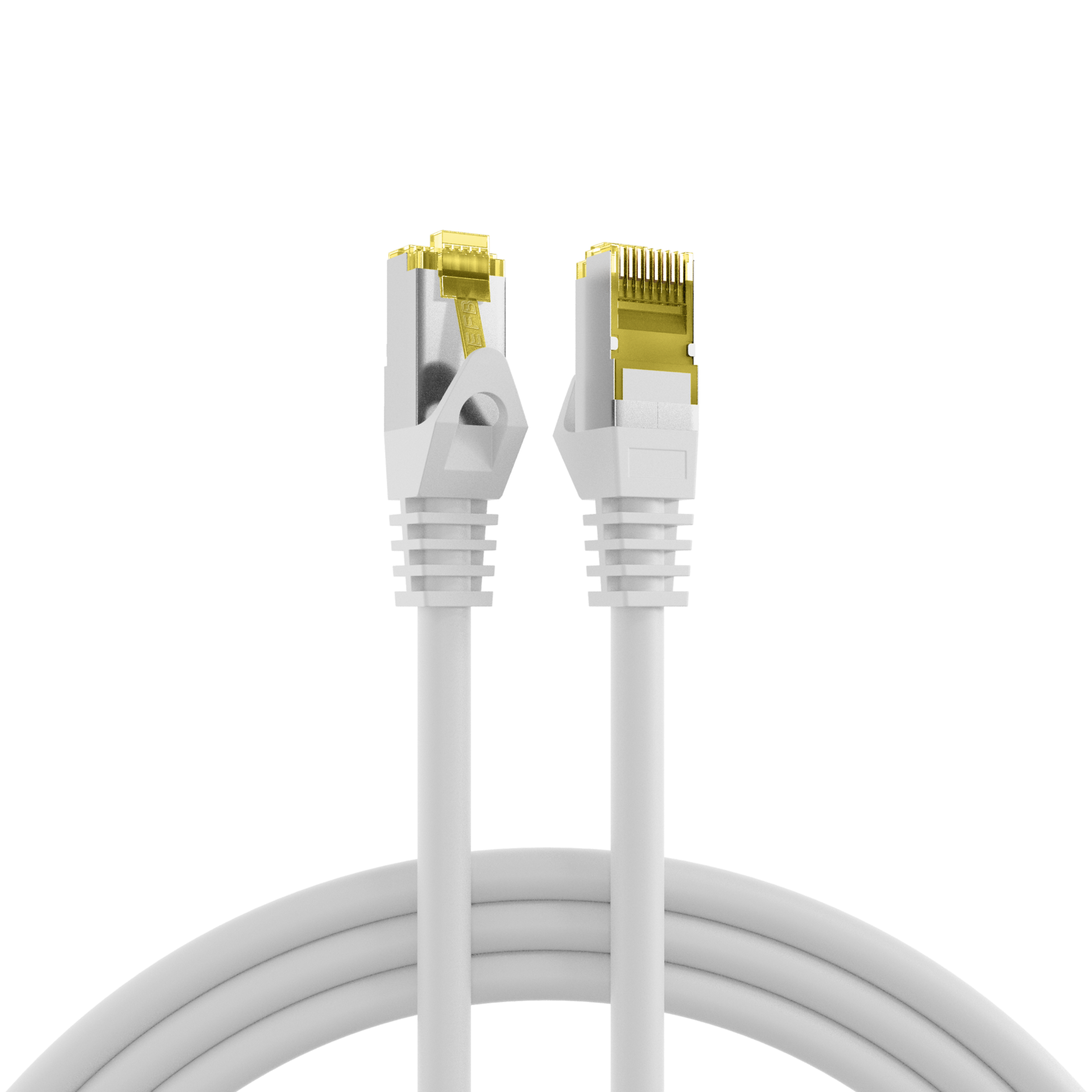

RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß




RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 0,15m
Artikelnummer:
MK7001.0,15W
EAN Nr.:
4049759248017
Produktinformationen für RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 0,15m
RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel
Das Cat.6A (TIA) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und besitzt vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material und hat einen Längenaufdruck auf der Tülle. Weiterhin bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben RJ45-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B. Geeignet für den Temperaturbereich -20 – 60 °C.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von 500 MHz wird dabei erreicht.
Das Cat.6A (TIA) Patchkabel erfüllt die Anforderungen für 10Gbit Ethernet und besitzt vergoldete Kontakte.
Technische Produkteigenschaften
• Cat.6A (TIA)
• S/FTP Kabel mit AWG26/7
• Mantelmaterial aus halogenfreiem LSZH
• Brandschutz: flammwidrig, halogenfrei, raucharm
• Steckverbindung: RJ45 auf RJ45
• Mit Rasthebelschutz
• Besitzt vergoldete Kontakte
Der Mantel des geschirmten Patchkabels besteht aus halogenfreiem LSZH Material und hat einen Längenaufdruck auf der Tülle. Weiterhin bietet das Kabel die Möglichkeit zur Stromversorgung durch PoE nach IEEE802.3af, PoE+ nach IEEE802.3at und 4PPoE nach IEEE802.3bt.
Die Belegung der gelben RJ45-Stecker ist 1:1 und erfolgt nach TIA/EIA 568B. Geeignet für den Temperaturbereich -20 – 60 °C.
Das Ethernet Kabel verfügt über ein Leitermaterial aus Kupfer und eignet sich bestens für Applikationen in der strukturierten Gebäudeverkabelung, Industrial Ethernet und in Rechenzentren. Ein Frequenzbereich von 500 MHz wird dabei erreicht.
Technische Eigenschaften
Ausführung: | Geschirmt |
---|---|
Steckverbindertyp Anschluss 1: | RJ45 8(8) |
Steckverbindertyp Anschluss 2: | RJ45 8(8) |
Kategorie: | 6A (TIA) |
Mantel-Farbe: | weiß |
(Halogenfrei): | Ja |
AWG-Querschnitt: | 26/7 |
Ausführung flammwidrig: | Ja |
Außendurchmesser des Kabels: | 6,5 mm |
Bandbreite: | 500MHz |
Belegung: | nach TIA/EIA 568B |
Betriebs-/Bemessungsspannung: | max. 50 V DC |
Biegeradius: | >32,5 mm |
Chemisch beständig: | Nein |
Einsatzgebiet: |
Industrial Ethernet Rechenzentrum Strukturierte Gebäudeverkabelung |
Farbe der Knickschutztülle: | weiß |
Flammwidrig: | nach IEC60332-1 |
Geeignet für Schutzart (IP): | IP20 |
Halogen frei: | nach IEC60754-2 |
Impedanz: | 100 ±5 Ω |
Isolationswiderstand: | 10 MΩ |
Kabelaufdruck: | Cat.7 raw cable S/FTP 4x2xAWG26/7 PIMF 600MHz ISO/IEC 11801 & EN50173-1 TIA/EIA 568B-2.1 Halogen Free ***10GIGABIT*** www.efb-elektronik.de |
Kabelkonstruktion: | 4x2 |
Kabeltyp: | S/FTP |
Knickschutztülle: | angespritzt |
Kontakte: | Vergoldet |
Kontaktwiderstand: | 30 mΩ |
Leitermaterial: | Kupfer |
Leiterwiderstand DC: | 146 Ω/km |
Längenaufdruck: | Ja |
Mantelmaterial: | LSZH |
Ozon beständig: | Nein |
Pinbelegung: | 1:1 |
Prüfspannung: | 1000 (V DC, 1min) Ader/Ader und Ader/Schirm |
Rasthebelschutz: | Ja |
Raucharm: | nach IEC61034 |
Rohkabel: | Cat.7 |
Schirmkontaktierung: | Punktueller Schirmkontakt |
Schleifenwiderstand: | 292 Ω/km |
Silikonfrei: | Ja |
Steckertyp: | RJ45 Standard gelb |
Steckverbinder: | IEC 60603-7-51 |
Steckzyklen: | ≥750 |
Strombelastbarkeit: | max. 1 A |
Temperaturbereich: | -20 – 60 °C |
Verkabelungsstandard: |
ANSI/TIA-568 EN50173 ISO/IEC 11801 |
Widerstandsunsymmetrie: | 5 % |
Ölbeständig: | Nein |
Ölbeständig nach EN 60811-2-1: | Nein |
Ölbeständig nach EN 60811-404: | Nein |
Übertragung: | 10Gbit |
Varianten
Art. Nr. | Bezeichnung | Länge | POE Klasse | Längentoleranz | |
---|---|---|---|---|---|
MK7001.0,15W | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 0,15m | 0,15 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
MK7001.0,25W | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 0,25m | 0,25 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
MK7001.0,5W | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 0,5m | 0,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
MK7001.1W | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 1m | 1,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
MK7001.1,5W | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 1,5m | 1,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
MK7001.2W | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 2m | 2,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
MK7001.3W | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 3m | 3,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
MK7001.5W | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 5m | 5,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
MK7001.7,5W | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 7,5m | 7,5 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
MK7001.10W | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 10m | 10,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
MK7001.15W | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 15m | 15,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
MK7001.20W | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 20m | 20,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at;4PPoE nach IEEE802.3bt | ±5 % | |
MK7001.25W | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 25m | 25,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at | ±5 % | |
MK7001.30W | RJ45 Patchkabel Cat.6A S/FTP LSZH Cat.7 Rohkabel weiß 30m | 30,0 m | PoE nach IEEE802.3af;PoE+ nach IEEE802.3at | ±5 % |
